1．凸面外圓的修整

在凸凹面、榫槽面中，由于制造質量，凸凹表面碰傷、變形，使凸面套不進凹面中。除車削外，可用銼刀修整，如圖9-49所示。

其修整方法是：將工件夾在虎鉗上，把平銼平放在凸面外圓上，平銼光面?zhèn)瓤恐_后肩，在銼削中一邊作往復運動，一邊上下作圓弧運動，銼一會兒后調換一個方向，一直沿整圓銼完。銼削圓弧連接自然，直到要求尺寸為止，凸凹面配合間隙為H11／d11。

2．梯形槽的修理

梯形槽由于腐蝕、壓擊而損壞。修理時，將工件夾在車床上，用千分表校正，在梯形槽的面上車削掉1mm左右的厚度，然后按梯形槽尺寸套出新的梯形槽，槽的內外側粗糙度≤3.2。

3．螺紋堵頭的修理

螺紋堵頭是閥門體和閥門蓋上常見的靜密封點，用它注水試壓或排放介質。根據工況條件和損壞程度，采用如下方法修復。

輕微損壞采用研磨、換墊或者在堵頭螺紋上纏繞聚四氯乙烯膠帶、密封膠等；堵頭損壞應更換；螺孔滑絲可采用擴孔攻絲，加工新堵頭或者堆焊填滿螺孑L后，重新鉆孔攻絲。

4．靜密封面堆焊修復

把靜密封面上的缺陷車除，按本體材料選用焊條，為了防止焊液流失，應預制向襯圈固定堆焊處內側，其材料與本體一致，見圖9-50。然后按照堆焊規程施焊，車削成新的靜密封面。堆焊體應無裂紋、氣孔等缺陷，強度試驗合格。

5．靜密封面的更換

靜密封面因腐蝕嚴重、裂紋、掉塊等無法修補時，可進行更換。新加工的靜密封面應符合原靜密封面尺寸和技術要求，無法查到靜密封面尺寸時，可根據靜密封實測面尺寸進行加工。

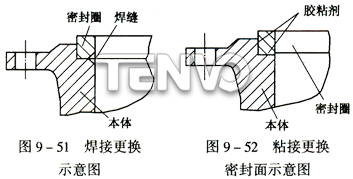

(1)焊接更換。焊接更換是預制好靜密封圈(應留有一定的加工余量)，嵌入已加工好的本體內，然后施焊，使靜密封圈與本體成一整體，再進行加工、研磨，見圖9-51。

(2)粘接更換。對于鑄鐵或非金屬閥門不便采用焊接更換時，可選用適合的膠粘劑將預制好的靜密封圈牢固地粘接在本體上（見圖9-52），然后進行研磨修正。
