對焊式金屬硬密封焊接蝶閥

對焊式金屬硬密封焊接蝶閥

型號: D63H、D63Y

對焊式金屬硬密封焊接蝶閥采用三偏心結構（可采用多層次或彈性密封結構），為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。由于采用焊接結構，使閥門與管道平面達到永久的零泄漏，由于焊接蝶閥沒有法蘭，對管道保溫包扎帶來了很大的方便。廣泛應用于電站供熱系統和催化裂化主風機管道系統、鋼鐵、冶金、化工等工業管道上作切斷或調節流量作用。

特點總結：

對焊連接最高壓力16.0MPa最高溫度425℃或550℃三偏心結構

金屬彈性硬密封蝶閥

相同:金屬硬密封

不同:

三偏心硬密封蝶閥

相同:金屬硬密封

不同:

金屬硬密封雙向蝶閥

相同:金屬硬密封

不同:雙向壓

對焊式金屬硬密封焊接蝶閥的特點

1、與管道直接對焊裝配，用戶管道無需法蘭，節省成本。

2、采用優質合金鋼焊接，具有體積小，重量輕

3、采用多層次設計原理，密封圈采用軟硬金屬片層疊組成，具有耐高溫、使用壽命長等特點。

對焊式金屬硬密封焊接蝶閥–外形尺寸

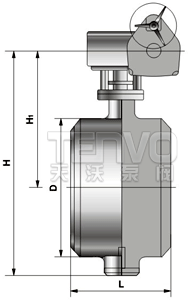

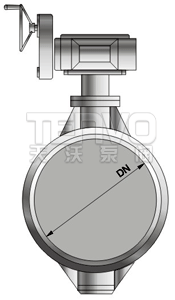

焊接蝶閥結構圖
公稱通徑DN（mm） L 1.0MPa 1.6MPa 2.5MPa 4.0MPa
H1 H H1 H H1 H H1 H
100 190 280 390 280 390 280 390 280 390
125 200 300 420 300 420 300 420 300 420
150 210 320 460 320 460 320 460 320 460
200 230 370 550 370 550 370 550 370 550
250 250 420 620 420 620 420 620 420 620
300 270 500 750 500 750 500 750 500 750
350 290 530 800 530 800 530 800 530 800
400 310 570 870 570 870 570 870 570 870
450 330 600 920 600 920 600 920 600 920
500 350 680 1040 680 1040 680 1040 680 1040
600 390 750 1190 750 1190 750 1190 750 1190
700 430 810 1290 810 1290 810 1290 - -
800 470 905 1440 905 1440 905 1440 - -
900 510 960 1550 960 1550 960 1550 - -
1000 550 1010 1650 1010 1650 1010 1650 - -
1200 630 1175 1920 1175 1920 1175 1920 - -
1400 710 1310 2170 1310 2170 - - - -
1600 790 1460 2440 1460 2440 - - - -
1800 870 1560 2650 1560 2650 - - - -
2000 950 1670 2860 1670 2860 - - - -
