耐腐蝕襯氟截止閥

耐腐蝕襯氟截止閥

型號: J41F46、J44F46、J45F46

天沃出品的耐腐蝕襯氟截止閥主要有：J41F46型直通式、J45F46型直流式、J44F46型角式截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性強、行程短等優點，閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，增加閥門的使用安全。襯氟截止閥廣泛應用于石油、化工等管路系統中做截?cái)嘟橘|(zhì)用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。

特點總結：

全襯氟塑料耐腐蝕最高溫度150℃有效替代不銹鋼截止閥化工行業應用廣泛

襯氟閘閥

相同:全襯氟塑料/防腐

不同:閘閥類型

襯氟球閥

相同:全襯氟塑料/防腐

不同:球閥類型

襯氟蝶閥

相同:全襯氟塑料/防腐

不同:蝶閥類型

耐腐蝕襯氟截止閥–執行標準

設計與制造 結構長度 法蘭標準 檢驗試驗
GB 12233 GB 12221 JB/T79-94、GB 9113.1-26 JB/T9092-99

J41F3、J41F46耐腐蝕襯氟截止閥–主要連接尺寸

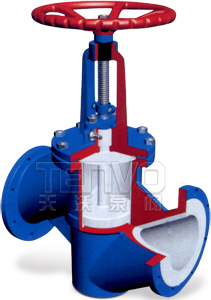

J41F46直通式襯氟截止閥實物圖

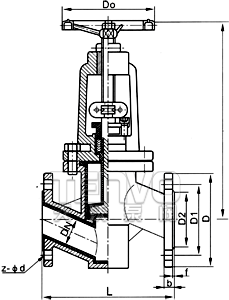

J41F46直通式襯氟截止閥結構圖
公稱通徑 標準值 參考值
DN（mm） NPS（inch） PN1.0（MPa）
L D D1 D2 f b z-Φd D0 H1 H2
15 1/2 130 95 65 45 2 14 4-14 100 235 260
20 3/4 150 105 75 55 2 16 4-14 100 240 265
25 1 160 115 85 65 2 16 4-14 120 245 270
32 1-1/4 180 135 100 78 2 18 4-18 140 255 285
40 1-1/2 200 145 110 85 3 18 4-18 140 285 315
50 2 230 160 125 100 3 20 4-18 160 295 330
65 2-1/2 290 180 145 120 3 20 4-18 180 350 395
80 3 310 195 160 135 3 22 8-18 240 395 445
100 4 350 215 180 155 3 22 8-18 240 450 490
125 5 400 245 210 185 3 24 8-18 280 525 555
150 6 480 280 240 210 3 24 8-23 320 605 645
200 8 335 335 295 265 3 26 12-23 360 645 765
250 10 390 390 350 320 3 28 12-25 400 685 805
300 12 440 440 340 368 4 28 12-25 400 710 814
350 14 500 500 460 428 4 30 16-34 450 750 855

J45F3、J45F46耐腐蝕襯氟截止閥–主要連接尺寸

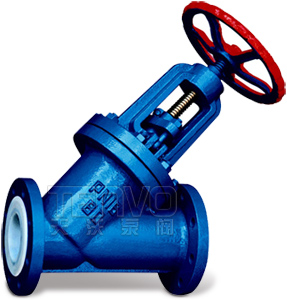

J45F46直流式襯氟截止閥實物圖

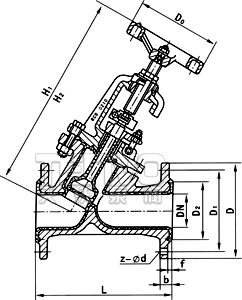

J45F46直流式襯氟截止閥結構圖
公稱通徑 標準值 參考值
DN（mm） NPS（inch） PN1.6（MPa）
L D D1 D2 f b z-Φd D0 H1 H2
15 1/2 130 95 65 43 3 14 4-14 100 180 195
20 3/4 150 105 75 50 3 14 4-14 100 215 235
25 1 160 115 85 60 3 16 4-14 120 220 245
32 1-1/4 180 135 100 68 3 18 4-18 140 250 275
40 1-1/2 200 145 110 80 3 18 4-18 160 283 315
50 2 230 160 125 100 3 20 4-18 180 316 360
65 2-1/2 290 180 145 115 3.5 20 4-18 200 353 408
80 3 310 195 160 130 3.5 22 8-18 240 437 505
100 4 350 215 180 150 4 24 8-18 280 480 566
125 5 400 245 210 180 4 26 8-18 320 540 650
150 6 480 280 240 210 4 28 8-23 360 605 740
200 8 600 335 295 260 5 32 12-23 400 650 800
250 10 730 405 355 319 5 36 12-26 450 680 870
300 12 850 460 410 370 6 40 12-26 500 770 1050

J44F3、J44F46耐腐蝕襯氟截止閥–主要連接尺寸

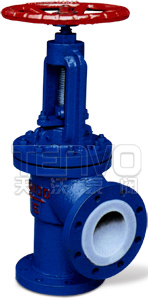

J44F46角型襯氟截止閥實物圖

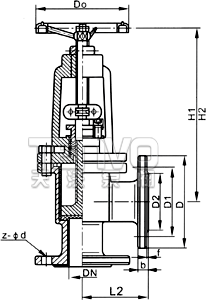

J44F46角型襯氟截止閥結構圖
公稱通徑 標準值 參考值
DN（mm） NPS（inch） PN1.0（MPa）
L D D1 D2 f b z-Φd D0 H1 H2
15 1/2 90 95 65 45 2 14 4-14 100 240 265
20 3/4 95 105 75 55 2 16 4-14 100 245 270
25 1 100 115 85 65 2 16 4-14 120 250 275
32 1-1/4 105 135 100 78 2 18 4-18 120 260 290
40 1-1/2 115 145 110 85 3 18 4-18 140 290 325
50 2 125 160 125 100 3 20 4-18 140 300 355
65 2-1/2 145 180 145 120 3 20 4-18 160 355 400
80 3 155 195 160 135 3 22 4/8-18 160 400 450
100 4 175 215 180 155 3 22 8-18 180 455 495
125 5 200 245 210 185 3 24 8-18 180 530 560
150 6 225 280 240 210 3 24 8-23 240 605 650
200 8 275 335 295 265 3 26 8-23 240 650 770
250 10 325 390 350 320 3 28 12-23 280 680 800
300 12 375 440 400 368 4 28 12-23 280 710 835

耐腐蝕襯氟截止閥的結構特點

1、與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。

2、密封面不易磨損、擦傷，密封性較好、壽命長。

3、啟閉時閥瓣行程較小，啟閉時問較短、閥門高度較小。

4、閥瓣與閥桿設計為一體結構，結構緊湊，使用安全。

5、截止閥有三種結構形式：直通式、直流式、角式，其中直通式最為常用，角式可以安裝在管路系統的拐角處，直流式流阻是截止閥中最小的。

6、可根據用戶需求配置氣動、電動裝置，滿足遙控和程控的需要。

7、更換零件襯里材料可適用各種介質。
