金屬硬密封球閥
型號:
金屬硬密封球閥的球體表面采用超聲速噴涂碳化鎢或采用羰基法熱噴涂鎳基納米粉，使球體表面硬度達到60HRC以上，閥座整體采用硬質材料或堆焊硬質合金，因此在閥門啟閉過程中能很好的經受磨損，并承受介質沖刷。由于填料采用柔性石墨，墊片采用柔性石墨不銹鋼纏繞式墊片，故能應用高溫工況。
任何采用金屬硬密封閥座的球閥都?xì)w類于金屬硬密封球閥，這里僅介紹最常用的浮動球式金屬硬密封球閥和固定球式金屬硬密封球閥。
特點總結：
硬質合金密封閥座最高溫度425℃最高壓力32.0MPa耐磨耐沖刷

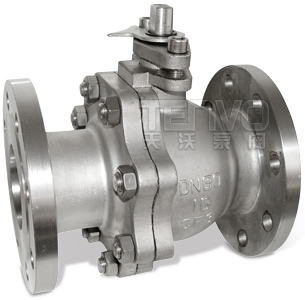

Q41H型浮動球金屬硬密封球閥采用了彈性加載結構，在正常關閉情況下確保了球體密封面與閥座密封面之間密合。在高溫情況下，能有效補償內件的熱膨脹，避免因高溫而導致的卡阻，適合于中小口徑高溫使用。

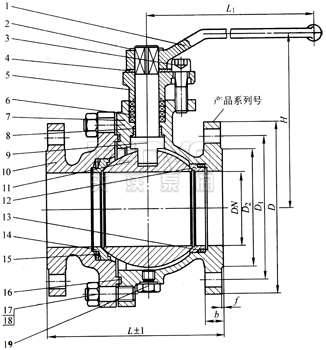

Q41H型浮動球金屬硬密封球閥主要零件材料
| NO. | 零件名稱 | 材料 | NO. | 零件名稱 | 材料 |
| 1 | 手柄 | A29/A29M 1025 | 11 | 球體 | A105+WC |
| 2 | 軸用擋圈 | A29/A29M 1566 | 12 | 右閥座 | A105 堆焊 812 |
| 3 | 內六角螺釘 | A193/A193M B7 | 13 | 右墨環 | 柔性石墨 |
| 4 | 定位塊 | A29/A29M 1015 | 14 | 左閥座 | A105 堆焊 812 |
| 5 | 填料壓蓋 | A29/A29M 1025 | 15 | 碟形彈簧 | Inconel X750 |
| 6 | 填料 | 柔性石墨+不銹鋼絲 | 16 | 金屬墊片 | A276/A276M 304+金屬絲 |
| 7 | 閥體 | A216/A216M WCB | 17 | 雙頭螺栓 | A193/A193M B7 |
| 8 | 軸承 | ZCuZn38Mn2Pb2 | 18 | 六角螺母 | A194/A194M 2H |
| 9 | 閥桿 | A473/A473M 420 | 19 | 排污堵 | A29/A29M 1025 |
| 10 | 閥蓋 | A216/A216M WCB |

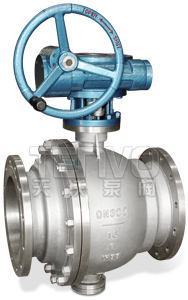

Q47H型固定球金屬硬密封球閥在關閉狀態下，靠碟形彈簧的預加載荷和介質的工作壓力，將閥座推向球體，實現密封，在高溫狀態下，依靠?jī)砷y座背面的碟形彈簧，能有效的補償內件的熱膨脹，避免因高溫而導致的卡阻，適合較大口徑及惡劣工況使用。
Q47H型固定球金屬硬密封球閥主要零件材料
| NO. | 零件名稱 | 材料 | NO. | 零件名稱 | 材料 |
| 1 | 內六角螺釘 | A193/A193M B8M | 11 | 左閥體 | A351/A351M CF8M |
| 2 | 金屬墊圈 | A276/A276M 316絲+柔性石墨 | 12 | 金屬墊圈 | A276/A276M 316絲+柔性石墨 |
| 3 | 下固定軸 | A182/A182M F316 | 13、19、21 | 六角螺母 | A194/A194M 8M |
| 4 | 右閥體 | A351/A351M CF8M | 14、20、22 | 雙頭螺柱 | A193/A193M B8M |
| 5 | 下軸承 | A182/A182M F316 氮化 | 15 | 上軸承 | A182/A182M F316 氮化 |
| 6 | 球體 | A182/A182M F316+WC | 16 | 閥桿 | A182/A182M F316 |
| 7 | 石墨環 | 柔性石墨 | 17 | 填料 | 編織柔性石墨 |
| 8 | 壓環 | A276/A276M 316 | 18 | 填料壓蓋 | A351/A351M CF8M |
| 9 | 碟形彈簧 | Inconel X750 | 23 | 支架 | A216/A216M WCB |
| 10 | 閥座 | A182/A182M F316+STL | 24 | 蝸桿傳動裝置 | 組件 |
金屬硬密封球閥-可配執行機構
