夾套保溫球閥–主要零件材料
| 零件名稱 | CF8系列 | CF3系列 | CF8M系列 | CF3M系列 | WCB系列 |
| 閥體 | CF8 | CF3 | CF8M | CF3M | WCB |
| 球體 | F304 | F304L | F316 | F316L | 1Cr13 |
| 閥座 | PTFE | PTFE | PTFE | PTFE | PTFE |
| 閥座支承 | 304 | 304L | 316 | 316L | 25 |
| O形圈 | 氟橡膠 | 氟橡膠 | 氟橡膠 | 氟橡膠 | 丁睛橡膠 |
| 閥桿 | F304 | F304L | 316 | F316L | 1Cr13 |
| 填料 | PTFE | PTFE | PTFE | PTFE | PTFE |
| 閥桿軸承 | PTFE+304 | PTFE+304L | PTFE+316 | PTFE+316L | PTFE+304 |
| 填料壓環 | 304 | 304L | 316 | 316L | 1Cr13 |
| 夾套 | 304 | 304L | 316 | 316L | 25 |
| 夾套接管 | 304 | 304L | 316 | 316L | 1Cr13 |

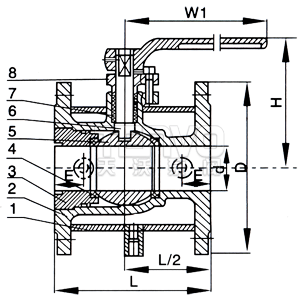

夾套保溫球閥–外形尺寸
| 公稱通徑 | d | L | D | D | Q | H | W | 管螺紋 | ||
| DN | in | （mm） | （in） | P | ||||||
| 20 | 3/4″ | 19 | 117 | 40 | 1-1/2″ | 58.5 | 147 | 101 | 170 | G3/4″ |
| 25 | 1″ | 25 | 127 | 50 | 2″ | 62.5 | 156 | 106 | 170 | |
| 40 | 1-1/2″ | 38 | 165 | 65 | 2-1/2″ | 63.5 | 181 | 125 | 250 | |
| 50 | 2″ | 51 | 178 | 80 | 3″ | 68 | 218 | 135 | 250 | |
| 80 | 3″ | 76 | 229 | 150 | 6″ | 82 | 275 | 193 | 350 | |
| 100 | 4″ | 102 | 254 | 200 | 8″ | 83 | 300 | 265 | 420 | |
| 150 | 6″ | 152 | 292 | 250 | 10″ | 95 | 403 | 355 | 1000 | |
| 200 | 8″ | 203 | 330 | 300 | 12″ | 100 | 492 | 410 | 1300 | |
其它夾套保溫球閥展示
大部分球閥都可以制作保溫夾套，如需相關參數，請聯系天沃工作人員。
縮徑保溫球閥
二/兩片式保溫球閥
三通保溫球閥
夾套保溫球閥補充說明
夾套保溫球閥具有良好的保溫、保冷特性，除縮徑保溫球閥外，閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失，因此，對容易凝固、高粘度的液體介質具有優良的性能。除兩片式保溫球閥外，閥體全部采用整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。
浮動保溫球閥采用單面彈性密封圈或V型槽彈性密封圈結構設計，當介質壓力較小時，密封圈與球體的接觸面較小，故有較大的密封比壓，確保可靠密封，介質壓力圈套時，密封圈與球體接觸面積增大，故密封圈能承較大的介質推力而不會損壞。浮動保溫球閥采用的聚四氟乙烯等密封圈具有良好的自潤滑性，與球體摩擦損小，因此使用壽命長。
夾套保溫球閥應用規范
設計制造標準：GB/T12224、ASME B 16.34
結構長度標準：GB/T 12221-2005、ASME B 16.10
連接法蘭標準：JB/T 79、GB/T 9113、ASME B 16.5
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008、JB/T9092、API 598
