QT型部分回轉閥門電動裝置

型號: QT

QT型部分回轉閥門電動裝置是天沃公司的主導產品。適用與蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門，用于閥門的開啟、關閉或調節控制，可遠距離控制，也可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。

QT型電動裝置的防護等級為IP67，隔爆型產品的隔爆等級為d Ⅱ BT4。

相關尺寸
常見問題

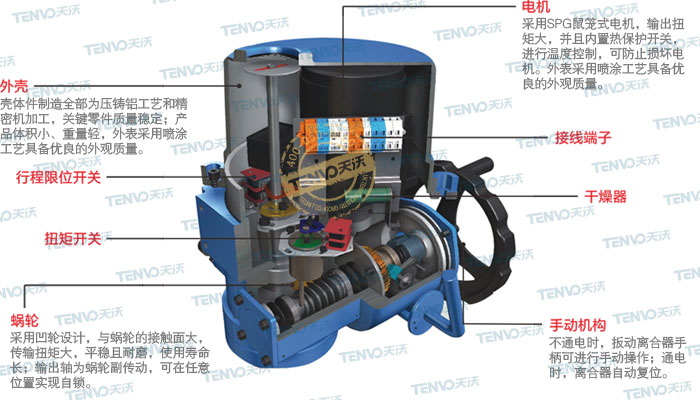

QT型部分回轉閥門電動裝置–特點

1、外殼：鋁合金外殼經過氧化處理，聚酯粉末外涂層，可以適應各種嚴酷的工況；

2、傳動機構：具有精確的雙蝸輪蝸桿機構，低噪聲，高輸出力矩；

3、自鎖功能：雙蝸輪蝸桿機構具有自鎖功能，防止反轉；

4、電機：特殊設計的感應電機，內置熱保護開關，防止電機過熱，絕緣等級為F級；

5、外部機械限位：阻止限位開關失效時超行程；

6、力矩開關：當閥門力矩過大時提供過載保護，開、關力矩各一個；

7、限位開關：可精確定位閥門位置，輔助開關可提供干接點信號；

8、接線端子：彈簧壓緊的接線端子，接線牢固，可在振動環境中使用；

9、干燥器：干燥器可以防止水氣冷凝；

10、離合機構：合上切換手柄可進行手輪操作，通電時自動復位；

11、手輪：帶手輪操作，可在停電或緊急時對閥門進行開啟或關閉。

產品展示

普通型

防爆型

調節型

智能型

QT1～QT4含QT4X（380V三相電動機）

型號	規格	輸出轉矩	輸出轉速	電機參數(三相、380V、50Hz)		90°運行時間 (S)	參考重量 (Kg)
型號	規格	輸出轉矩	輸出轉速	參考功率	額定電流	90°運行時間 (S)	參考重量 (Kg)
QT1	QT5-1	50	1	0.025	0.45	15	9
QT1	QT10-1	100	1	0.025	0.45	15	10
QT2	QT15-1	150	1	0.04	0.90	15	12
QT2	QT20-1	200	1	0.04	0.90	15	13
QT3	QT30-0.5	300	0.5	0.06	1.00	30	17
	QT30-1	300	1	0.06	1.00	15	17
	QT50-0.5	500	0.5	0.09	1.20	30	18
	QT50-1	500	1	0.09	1.20	15	18
QT4	QT60-0.5	600	0.5	0.20	1.40	30	22
	QT60-1	600	1	0.20	1.40	15	22
	QT80-0.5	800	0.5	0.20	1.40	30	25
	QT80-1	800	1	0.20	1.40	15	25
	QT100-0.5	1000	0.5	0.20	1.40	30	25
QT4X	QT200-0.3	2000	0.3	0.20	1.40	45	38
QT4X	QT250-0.3	2500	0.3	0.20	1.40	45	51

QT1～QT4含QT4X（220V單相電動機）

型號	規格	輸出轉矩	輸出轉速	電機參數(三相、380V、50Hz)		90°運行時間 (S)	參考重量 (Kg)
型號	規格	輸出轉矩	輸出轉速	參考功率	額定電流	90°運行時間 (S)	參考重量 (Kg)
QT1	QT04-0.9	40	0.9	0.025	0.45	17.5	6
	QT06-0.9	60		0.025	0.45		9
	QT09-0.9	90		0.025	0.45		10
QT2	QT15-0.7	150	0.7	0.04	0.90	20.6	12
QT2	QT19-0.7	190	0.7	0.04	0.90	20.6	13
QT3	QT28-0.6	280	0.6	0.06	1.00	26.3	17
	QT28-0.6	380		0.06	1.00		18
	QT50-0.6	500		0.09	1.00		19
QT4	QT60-0.5	600	0.5	0.20	1.20	29.3	22
	QT80-0.5	800		0.20	1.40		23
	QT100-0.5	1000		0.20	1.40		25
QT4X	QT200-0.2	2000	0.2	0.20	1.40	80	38
QT4X	QT250-0.2	2500	0.17	0.20	1.40	90	51

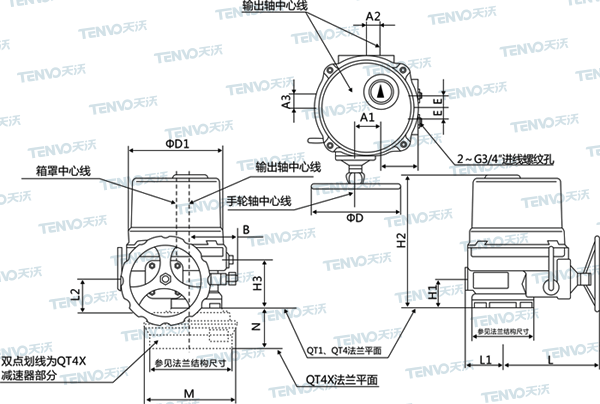

QT型部分回轉閥門電動裝置–外形圖

型號	A1	A2	A3	B	B1	ΦD	ΦD1	H1	H2	H3	L	L1	L2	N	M
QT1	44	17	33	75	68	102	170	60	256	109	179	62	/	/	/
QT2	49.5	22.5	30	85	77.5	200	200	64	263	113	187	85	76	/	/
QT3	60	33	35	100	77	250	220	70	298	119	202	88	76	125	Φ216
QT4 QT4X	70	43	38	115	87	250	260	78	342	127	225	106	76	135	Φ258
