半襯里型四氟蝶閥

半襯里型四氟蝶閥

型號: D71F、D371F、D671F、D971F

半襯里型四氟蝶閥閥體全襯里，蝶板為不銹鋼。具備如下特點：

1、結構簡單，容易拆裝及維修，并可在任意位置安裝。

2、優異的減磨、自潤滑性、操作力矩比普通蝶閥減低40%以上。

3、無毒、無味、抗菌符合綠色環保要求。

4、100%雙向氣泡級密封，外表采用環氧樹脂噴塑處理，達到歐洲環保標準。

5、耐鹽、減、弱酸侵蝕，廣泛適應于：淡水、海水、各種氣體、油品、堿、鹽、有機化合物及弱酸。

特點總結：

半襯里型耐腐蝕性能優異最高溫度150℃

半襯里型氣動四氟蝶閥-外形尺寸

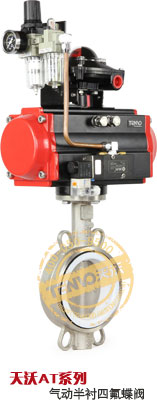

D671F氣動四氟蝶閥實物圖
D671F氣動四氟蝶閥結構圖
D671F氣動襯四氟蝶閥結構圖
DN L H1 H2 D1 D2 Z-Φ A
50 42 161 80 52.9 120 4-19 160
65 44.7 175 89 64.5 136.2 4-19 190
80 45.2 181 95 78.8 160 4-19 190
100 52.1 200 114 104 185 4-19 206
125 54.4 213 127 123.3 215 4-19 260
150 55.8 226 139 155.6 238 4-23 286
200 60.6 260 175 202.5 295 4-23 340
250 65.6 292 203 250.5 357 4-23 412
300 76.9 337 242 301.6 407 4-23 480
350 76.5 368 267 333.3 467 4-23 480
400 86.5 400 309 389.6 515
525		 4-28 538
450 105.6 422 328 440.5 565
585		 4-28 568
500 131.8 480 361 491.5 620
650		 4-M24 660
600 152 562 459 592.5 725
770		 4-M27 740

半襯里型電動四氟蝶閥-外形尺寸

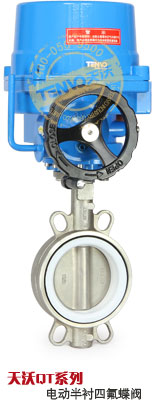

D971F電動四氟蝶閥實物圖
D971F電動四氟蝶閥結構圖
D971F電動半襯氟蝶閥結構圖
DN L H1 H2 D1 D2 Z-Φ A B C
50 42 161 80 52.9 120 4-19 272 263 200
65 44.7 175 89 64.5 136.2 4-19 272 263 200
80 45.2 181 95 78.8 160 4-19 272 263 200
100 52.1 200 114 104 185 4-19 272 263 200
125 54.4 213 127 123.3 215 4-19 272 263 200
150 55.8 226 139 155.6 238 4-23 272 263 200
200 60.6 260 175 202.5 295 4-23 290 298 220
250 65.6 292 203 250.5 357 4-23 290 298 220
300 76.9 337 242 301.6 407 4-23 331 342 260
350 76.5 368 267 333.3 467 4-23 331 342 260
400 86.5 400 309 389.6 515
525		 4-28 331 342 260
450 105.6 422 328 440.5 565
585		 4-28 331 342 260
500 131.8 480 361 491.5 620
650		 4-M27 331 342 260
600 152 562 459 592.5 725
770		 4-M27 331 342 260

其它形式半襯氟蝶閥展示

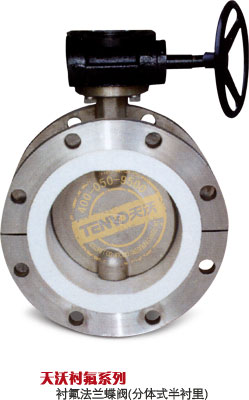

分體式法蘭半襯四氟蝶閥結構圖

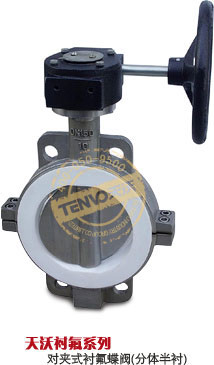

分體式對夾半襯四氟蝶閥結構圖
