氣動粉體蝶閥

氣動粉體蝶閥

型號:

氣動粉體蝶閥采用CP型活塞式電磁氣動執行器,閥體由兩個采用重力澆鑄而成的半閥體組成,半閥體為鋁合金材料,旋轉蝶板為高耐磨聚合體復合材質,或是鑄鐵以及預受應力的人造橡膠密封,用于食品工業的閥門具有不銹鋼蝶板以及通過FDA認證的密封件。V1FS單法蘭氣動粉體蝴蝶閥具有一個頂部法蘭以及一個折邊部件,適用于連接一根柔性套管;V2FS雙法蘭氣動粉體蝴蝶閥頂部及底部為相同的圓法蘭。

氣動粉體專用蝶閥可應用于所有粉狀及顆粒狀物料的處理,閥門利用物料自身重力進行截流以及氣動傳輸干性物料。VFS氣動水泥蝶閥(粉體蝶閥)可以安裝在料斗、料箱、筒倉、螺旋或其他類型的輸送機的下方,以及連接氣動輸送管道。由于粉體蝶閥的特殊結構以及工程材料的運用,它一直是一個非常經濟且效率極高的選擇。

特點總結:

CP氣動執行器(粉體蝶閥專配)粉體專用顆粒狀物專用耐磨

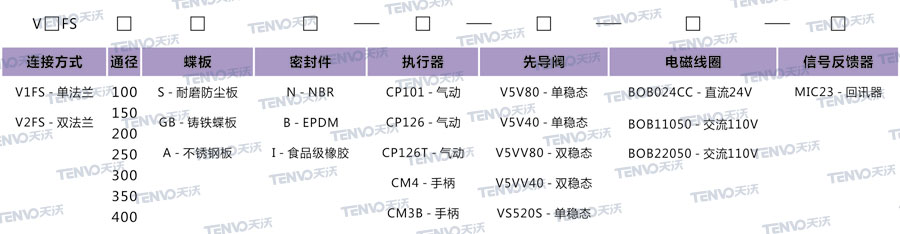

粉體蝶閥型號編碼

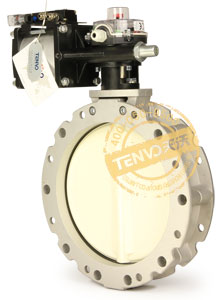

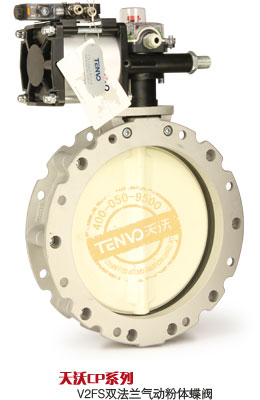

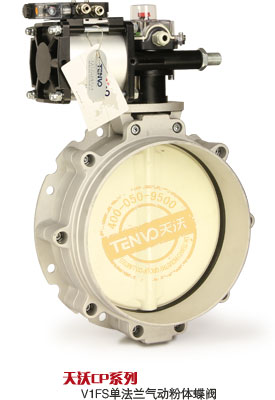

氣動粉體專用蝶閥-實物展示

粉體蝶閥結構圖
VFS粉體蝶閥結構圖

氣動粉體蝶閥-閥體外形尺寸

粉體專用蝶閥結構圖
粉體蝶閥結構圖
VFS粉體蝶閥結構圖
V1FS單法蘭粉體蝶閥尺寸表
TYPE ΦA ΦB ΦC ΦD E F G ΦH
DIN5482
N P ΦR α S T U V Z kg
V1FS 100 95 180 220 105 250 115 35 22×19 N°4×Φ14 N°4×Φ20 220 22°30 40 80 M12 50 M10 4
V1FS 150 150 200 228 163 290 115 35 22×19 N°4×Φ14 N°4×Φ20 228 22°30 40 80 M12 50 M10 5
V1FS 200 200 250 278 213 340 115 35 22×19 N°4×Φ14 N°4×Φ20 278 22°30 40 80 M12 50 M10 6.5
V1FS 250 250 300 328 263 390 115 35 22×19 N°8×Φ14 N°8×Φ20 325 11°15 40 80 M12 50 M10 8
V1FS 300 300 350 378 313 440 115 35 22×19 N°8×Φ14 N°16×Φ20 375 5°41 40 80 M12 50 M10 10
V1FS 350 350 400 440 363 530 123 50 28×25 N°8×Φ14 N°8×Φ20 440 10° 40 80 M12 - - 16
V1FS 400 400 470 530 413 580 123 50 28×25 N°8×Φ14 N°16×Φ20 530 4°30 40 80 M12 - - 20.5
V2FS雙法蘭粉體蝶閥尺寸表
TYPE ΦA ΦB ΦC E F G ΦH N P ΦR α T U V Z kg
V2FS 100 95 180 220 250 77 35 22×19 N°4×Φ14 N°4×Φ20 220 22°30 80 M12 50 M10 4
V2FS 150 150 200 228 290 77 35 22×19 N°4×Φ14 N°4×Φ20 228 22°30 80 M12 50 M10 5
V2FS 200 200 250 278 340 77 35 22×19 N°4×Φ14 N°4×Φ20 278 22°30 80 M12 50 M10 6.5
V2FS 250 250 300 328 390 77 35 22×19 N°8×Φ14 N°8×Φ20 325 11°15 80 M12 50 M10 8
V2FS 300 300 350 378 440 77 35 22×19 N°8×Φ14 N°16×Φ20 375 5°41 80 M12 50 M10 10
V2FS 350 350 400 440 530 85 50 28×25 N°8×Φ14 N°8×Φ20 440 10° 80 M12 - - 16
V2FS 400 400 470 530 580 85 50 28×25 N°8×Φ14 N°16×Φ20 530 4°30 80 M12 - - 20.5

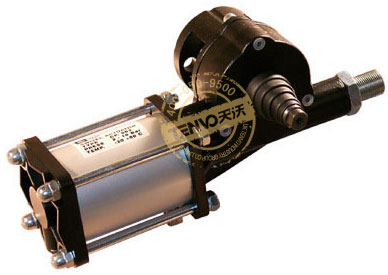

CP型活塞式氣動執行器

CP型活塞式電磁氣動執行器適合于控制VFS型粉體蝶閥,以及VSS型球閥、DVA型雙向分流閥的開啟和關閉。

性能-特性

工作壓力:2~8bar(29~116PSI)

CP型驅動器上的花鍵軸和軸套連接符合DIN 5482標準

堅固而緊湊的設計

可與WAM生產的其他類型驅動器互換

鑒于大批量生產,此驅動器具有極好的成本效率

CP型活塞式電磁氣動執行器
粉體專用蝶閥結構圖
粉體蝶閥結構圖
VFS粉體蝶閥結構圖
TYPE ΦA B C D E F G ΦH L M N ΦP Q R R1 R2 R3 接口螺紋 接管尺寸 耗氣量 過程時間(秒) kg
CP101 106 260 130 150 85 60 33 22×19 10 47 50 11 12 18 36 26 M4 1/8″ 8×5.5 4.4(×2) 0.8 3.3
CP126 125 450 180 215 170 100 65 28×25 16 52 80 13 12 22 60 40 M4 1/4″ 8×5.5 6.3(×2) 0.5 9.5
CP126T 125 600 180 215 170 100 65 28×25 16 52 80 13 12 22 60 40 M4 1/4″ 8×5.5 12.6(×2) 0.5 12.5
