不銹鋼法蘭球閥

不銹鋼法蘭球閥

型號: Q41F/H-16/25/40/64P、R

Q41型不銹鋼法蘭球閥可采用國標、美標、日標等多種國內外法蘭標準，具有流量大、結構簡單、密封可靠、維護方便等特點，閥體材料主要有304、304L、316、316L及雙相鋼等不銹鋼材質，可應用于水、油品以及腐蝕性介質，不易被介質沖蝕，在各行業得到廣泛的應用。

特點總結：

常用不銹鋼材料：304/304L/316/316L耐腐蝕材質檢驗達標嚴禁偷工減料

襯氟球閥

相同:耐腐蝕

不同:內襯氟塑料

鑄鋼法蘭球閥

相同:閥門結構

不同:鑄鋼材質

鑄鐵法蘭球閥

相同:閥門結構

不同:灰鑄鐵材質

Q41型不銹鋼法蘭球閥結構特征

1、先進的閥座：憑多方面的經驗而設計的閥座，確保閥門密封，摩擦系數低，操作力矩小。多種閥座材料，適用范圍廣。

2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證了手柄批示的開關狀態與閥門一致。

3、鎖緊裝置：為防止閃門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。

4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。

5、防靜電性能：在球體、閥桿、閥體之間設置彈簧，能將開關過程的靜電導出。

6、耐火結構：各個部位（球與閥體、中法蘭、閥桿與閥體）設計成金屬接觸，滿足耐火要求，符合SPI6FA，API607的規定。

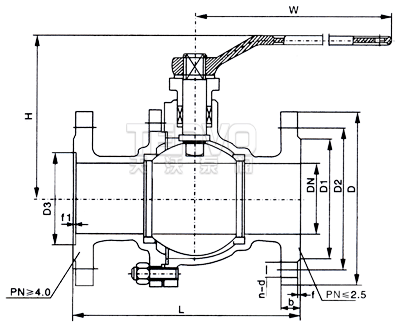

不銹鋼法蘭球閥結構圖

Q41型不銹鋼法蘭球閥–外形尺寸

DN PN1.6MPa PN2.5MPa
D1 D2 D f b n-b L H W D1 D2 D f b n-b L H W
15 45 65 95 2 14 4-14 130 75 130 45 65 95 2 14 4-14 130 75 130
20 55 75 105 2 14 4-14 140 84 170 55 75 105 2 14 4-14 140 84 170
25 65 85 115 2 14 4-14 150 90 170 65 85 115 2 14 4-14 150 90 170
32 78 100 135 3 16 4-18 165 107 200 78 100 135 2 16 4-18 165 107 200
40 85 110 145 3 16 4-18 180 127 250 85 110 145 3 16 4-18 180 127 250
50 100 125 160 3 16 4-18 200 140 250 100 125 160 3 20 4-18 200 140 250
65 120 145 180 3 18 4-18 220 164 350 120 145 180 3 22 8-18 220 164 350
80 135 160 195 3 20 8-18 250 177 350 135 160 195 3 22 8-18 250 177 350
100 155 180 215 3 20 8-18 280 206 420 160 190 230 3 24 8-23 280 206 420
125 185 210 245 3 22 8-18 320 292 700 188 220 270 3 28 8-25 320 292 700
150 210 240 280 3 24 8-23 360 320 1000 218 250 300 3 30 8-25 360 320 1000
200 265 295 335 3 26 12-23 400 365 1300 278 310 360 3 34 12-25 400 365 1300
250 320 355 405 3 30 12-25 533 420 1800 330 370 425 3 36 12-30 533 420 1800
DN PN4.0MPa PN6.4MPa
D1 D2 D f D3 b n-b L H W D1 D2 D f D3 b n-b L H W
15 45 65 95 2 40 16 4-14 140 75 130 55 75 105 2 40 18 4-14 140 80 170
20 55 75 105 2 51 16 4-14 152 84 170 68 90 125 2 51 20 4-18 152 89 200
25 65 85 115 2 58 16 4-14 165 90 170 78 100 135 2 58 22 4-18 165 95 200
32 78 100 135 2 66 18 4-18 178 107 200 82 110 150 2 66 24 4-23 178 112 250
40 85 110 145 3 76 18 4-18 190 127 250 95 125 165 3 76 24 4-23 190 132 350
50 100 125 160 3 88 20 4-18 216 140 250 105 135 175 3 88 26 4-23 216 145 350
65 120 145 180 3 110 22 8-18 241 164 350 130 160 200 3 110 28 8-23 241 169 420
80 135 160 195 3 121 22 8-18 283 177 350 140 170 210 3 121 30 8-23 283 182 420
100 160 190 230 3 150 24 8-23 305 206 420 168 200 250 3 150 32 8-25 305 211 700
125 188 220 270 3 176 28 8-25 381 292 700 202 240 295 3 176 36 8-30 381 302 1000
150 218 250 300 3 204 30 8-25 403 320 1000 240 280 340 3 204 38 8-34 403 330 1300
200 282 320 375 3 260 38 12-30 502 365 1300 - - - - - - - - - -

不銹鋼法蘭球閥實物展示

不銹鋼法蘭球閥與電動、氣動執行器配套，廣泛應用于管路的控制系統，更多詳情瀏覽：電動法蘭球閥|氣動法蘭球閥產品頁面。

QT系列電動不銹鋼法蘭球閥
TT系列電動不銹鋼法蘭球閥

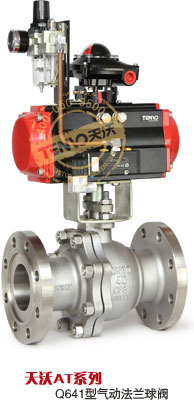

AT系列氣動不銹鋼法蘭球閥
