Z45T鑄鐵暗桿閘閥

型號: Z45T

Z45T鑄鐵暗桿閘閥為鐵制暗桿楔式單閘板結構，這種結構的唯一優點是啟閉時閘閥的高度不改變，因此安裝空間較小，適用于大口徑閥門和安裝空間受限制的管路上，如地下管線。鑄鐵暗桿閘閥的缺點是閥桿螺紋直接與介質接觸，容易被介質腐蝕，同時又無法潤滑，因此容易損壞，并且還需安裝啟閉指示器，一顯示閥門的開度。

Z45T暗桿閘閥廣泛適用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。

相關尺寸
常見問題

Z45T/W暗桿閘閥–性能規范

型號	公稱壓力	試驗壓力		工作溫度℃	適用介質
型號	公稱壓力	強度（水）	密封（水）	工作溫度℃	適用介質
Z45T-10	1.0	1.5	1.1	≤120	蒸汽、水
Z45E-10	1.0	1.5	1.1	≤100	油品、煤氣

Z45T/W鑄鐵閘閥–主要零件材料

零件名稱	材料
零件名稱	Z45T-10	Z45W-10
閥體、閥蓋、手輪	灰鑄鐵	灰鑄鐵
閥板	灰鑄鐵、黃銅	灰鑄鐵
閥桿	碳鋼	碳鋼（銅）
頂楔	鑄鋼	鑄鋼
閥桿螺母	青銅（球鐵）	青銅（球鐵）

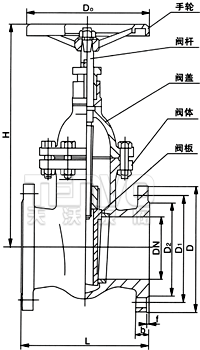

Z45T/W暗桿鑄鐵閘閥–外形尺寸

公稱通徑 DN（mm）	尺寸
公稱通徑 DN（mm）	L	D	D1	D2	b	Z-Фd	H	D0
50	180	160	125	100	20	4-18	345	180
65	195	180	145	120	20	4-18	376	180
80	210	195	160	135	22	4-18	417	200
100	230	215	180	155	22	8-18	460	200
125	255	245	210	185	24	8-18	525	240
150	280	280	240	210	24	8-23	567	240
200	330	335	295	265	26	8-23	705	320
250	380	390	350	320	28	12-23	800	320
300	420	440	400	368	28	12-23	886	400
350	450	500	460	428	30	16-23	968	400
400	480	565	515	482	32	16-25	1090	500
450	510	615	565	532	32	20-25	1175	500
500	540	670	620	585	34	20-25	1414	720
600	600	780	725	685	36	20-30	1593	720
700	660	895	840	800	40	24-30	1812	800
800	720	1010	950	905	44	24-34	-	-
900	780	1110	1050	1005	46	28-34	-	-
1000	840	1220	1160	1115	50	28-34	-	-
1200	960	1450	1380	1325	40	32-41	-	-
1400	1080	1675	1590	1525	44	36-48	-	-
1600	1100	1915	1820	1750	68	40-54	-	-
1800	1160	2115	2020	1950	72	44-54	-	-
