電動球閥以電動執行器為驅動動力，具有旋轉90°的動作，主要用來做切斷、分配和改變介質的流動方向。電動球閥具有結構緊湊、性能穩、安裝方便的特點，在國民工業的很多行業得到越來越多的應用。

天沃出品的電動球閥采用TT、TTS、QT、CHQ等四款電動執行機構，覆蓋了高中低的不同性能、不同價位。用戶也可以指定執行器的品牌與型號，我們與國內外多個知名品牌保持合作關系。

電動執行器：

天沃電動球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器

電動球閥選購提示：

第一步：選擇球閥的類型，主要從球閥的結構、材質、密封閥座材料、壓力、溫度等方面選擇。

第二步：選擇電動執行器的類型，天沃公司主要有四款電動執行器：TT、TTS、QT、CHQ，可滿足不同用戶的需求。

第三步：從電動執行器的主要功能選擇執行器型號，如開關型、調節型、防爆型、智能型等。

電動球閥補充說明

電動球閥是由電動執行機構與球閥組成，使用三相或單相電源為動力，根據裝配不同的電動執行器，可以對球閥啟到開關、調節等不同的功能，電動球閥是控制系統中最常見的閥門之一。

電動球閥根據球體的運動原理，所裝配的一般為角行程電動執行器，在易燃、易爆爆場合需要采用防爆型。

采用氣動執行機構為驅動裝置的球閥統稱為氣動球閥，利用壓縮空氣為動力能源，可配各種附件，如限位開關、電磁閥、氣源處理三連件、閥門減速器等，以實現就地或遠距離控制球閥的啟閉或調節。氣動球閥的主要功能由球閥的結構特點決定，如V型球閥、三通球閥、四通球閥等。

氣動執行器較之電動執行器的最大特點是啟閉速度快，天沃公司自行研發的執行器有AT、GT、AW等，在角行程閥門的應用上具有悠久的歷史和雄厚的經驗積累。

氣動執行器：

天沃氣動球閥標配AT系列氣動執行器，該執行器在綜合運用英國TENVO公司的設計工藝基礎上進行研制、開發而成，詳情請瀏覽：AT系列氣動執行器

氣動球閥選購提示：

第一步：根據工況工藝的需求，選擇球閥的類型：如球閥的結構、壓力、材質、密封形式、使用溫度以及其它的要求等。

第二步：選擇氣動執行器的類型，天沃公司共有四款氣動執行器供用戶選擇：從性能、價格、外觀等方面滿足不同工況的需求。

第三步：選擇執行器的作用形式：雙作用或單作用。

第四步：為了最大限度的發揮氣動球閥的性能，還有選擇相應的附件：如調節型球閥要配備閥門定位器。

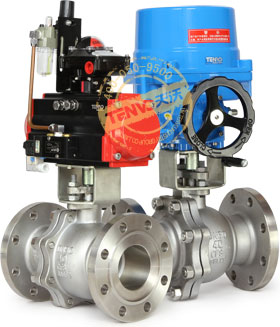

O型切斷球閥是0°～90°旋轉的O型球閥，主要通過氣動、電動執行器等驅動閥門切斷或接通管道介質，具有輸出力矩大、體積精小、穩定可靠等特點，廣泛應用于石油、化工、造紙、冶金、污水處理等行業。

氣動執行器：

天沃氣動O型切斷球閥標配AT系列氣動執行器，該執行器在綜合運用英國TENVO公司設計工藝的基礎上進行研制而成，詳情請瀏覽：AT系列氣動執行器

電動執行器：

天沃電動O型切斷球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器

特點總結：

O型球體氣動/電動執行器切斷管道介質軟硬密封可選

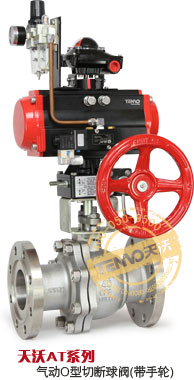

ZSHO氣動O型切斷球閥

ZSHO氣動O型切斷球閥一般與電磁閥、限位開關等附件組合使用，采用GT、AT等氣動執行器，具有輸出力大、動作靈敏，能進行有效的開啟和切斷。其圓柱形通孔球體閥芯具有剪切功能，對控制帶有纖維和顆粒等粘性介質的效果僅次于V型球閥。

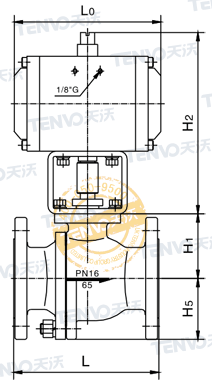

ZSHO氣動O型切斷球閥–外形尺寸

公稱通徑 DN（mm）	Lo	L		H1	H2	H3
		PN16/40	PN63
15	133	130	165	54	177	47
20	133	130	190	54	177	47
25	133	140	216	60	177	52
32	132	165	229	67	198	59
40	132	165	241	78	198	66
50	182	203	292	88	223	78
65	222	222	330	98	275	91
80	294	241	356	121	275	106
100	380	305	406	144	353	130
125	450	356	455	148	420	150
150	450	394	495	176	420	172
200	603	457	597	226	504	215
250	603	533	673	281	504	270
300	683	610	762	320	515	330

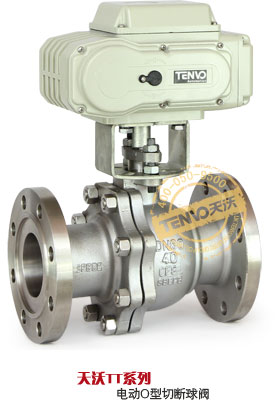

ZDRO電動O型切斷球閥

ZDRO電動O型切斷球閥有電動執行器和O型球閥組成，適用于兩位切斷、調節的場合。

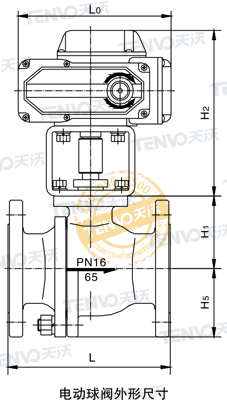

ZDRO電動O型切斷球閥–外形尺寸

公稱通徑 DN（mm）	Lo	L		H1	H2	H3
		PN16/40	PN63
15	157.5	130	165	54	54	54
20	157.5	130	190	54	54	54
25	157.5	140	216	60	60	60
32	207	165	229	67	67	67
40	207	165	241	78	78	78
50	207	203	292	88	88	88
65	256	222	330	98	98	98
80	256	241	356	121	121	121
100	256	305	406	144	144	144
125	380	356	455	148	148	148
150	380	394	495	176	176	176
200	380	457	597	226	226	226
250	380	533	673	281	281	281
300	380	610	762	320	320	320

耐磨陶瓷球閥的球體、閥座及介質流過表面均采用陶瓷制造，特別適用在磨損比較苛刻的場合。主要特點有：

1、陶瓷材料的化學穩定性和硬度極高（洛氏硬度HRC90），僅次于金剛石。因此，陶瓷球閥具有極高的耐磨損、耐腐蝕性能，且隔熱性好、熱膨脹小。

2、球體采用先進研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02陶瓷的自滑潤性，可取得很好的密封性能。

3、陶瓷良好的耐磨性，讓本閥經久耐用，可靠性極高，使用壽命長，是鈦合金和蒙乃爾的2-4倍。

4、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有無可比擬的絕對優勢。

特點總結：

閥體內部全襯陶瓷適合磨損苛刻的管路適用硬度顆粒及腐蝕介質耐用/性價比超高

陶瓷球閥部分展示

陶瓷球閥外形尺寸

耐磨陶瓷球閥–主要零件材料

閥體	閥桿	球體	閥座	填料	適用介質	適用溫度
WCB	2Cr13	復合陶瓷	復合陶瓷	PTFE	煤粉、煤渣、粉狀顆粒等腐蝕性介質	≤200℃
CF8（304）	0Cr18Ni9（304）
CF8M（316）	0Cr17Ni12Mo2（316）
CF3M（316L）	00Cr17Ni14Mo2（316L）

耐磨陶瓷球閥–外形尺寸

公稱壓力PN（MPa）	公稱通徑DN（mm）	尺寸（mm）
		L	D	D1	D2	D6	b	f	f6	Z-Фd	W	ФW	H	H1
1.6	15	130	95	65	45	-	14	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	14	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	14	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	16	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	16	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	16	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	18	3	-	4-18	300	-	165	-
	80	250	195	160	135	-	20	3	-	8-18	350	-	178	-
	100	280	215	180	155	-	20	3	-	8-18	500	305	230	380
	125	320	245	210	185	-	22	3	-	8-18	800	305	280	405
	150	360	280	240	210	-	24	3	-	8-23	800	305	310	460
	200	400	335	295	265	-	26	3	-	12-23	1000	305	350	550
2.5	15	130	95	65	45	-	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	16	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	16	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	18	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	18	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	20	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	22	3	-	8-18	300	-	165	-
	80	250	195	160	135	-	22	3	-	8-18	350	-	178	-
	100	320	230	190	160	-	24	3	-	8-23	500	305	230	380
	125	400	270	220	188	-	28	3	-	8-25	800	305	280	405
	150	400	300	250	218	-	30	3	-	8-25	800	305	310	460
	200	550	360	310	278	-	34	3	-	12-25	1000	305	350	550
4.0	15	130	95	65	45	40	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	51	16	2	4	4-14	140	-	90	-
	25	150	115	85	67	58	16	2	4	4-14	150	-	99	-
	32	180	135	100	78	66	18	2	4	4-18	180	-	105	-
	40	200	145	110	85	76	18	3	4	4-18	200	-	126	-
	50	220	160	125	100	88	20	3	4	4-18	250	-	142	-
	65	250	180	145	120	110	22	3	4	8-18	300	-	165	-
	80	280	195	160	135	121	22	3	4	8-18	350	-	178	330
	100	320	230	190	160	150	24	3	4.5	8-23	500	305	230	380
	125	400	270	220	188	176	28	3	4.5	8-25	800	305	280	420
	150	400	300	250	218	204	30	3	4.5	8-25	800	305	310	480
	200	550	375	320	282	260	38	3	4.5	12-30	1000	400	350	560

對夾式球閥主要用于石油、化工、制藥、食品等各類系統中，以截斷或接通管路中的介質。對夾式球閥根據結構長度的長短可分為普通型和薄型兩種系列。其薄型對夾球閥是在普通型對夾式球閥的基礎上，結合國外產品技術而研制開發的改進型產品。與其它類球閥相比，系列對夾式球閥的主要結構特點有：采用一體式結構，結構緊湊，體積小、重量輕；密封可靠，介質流向不受限制；流阻小、啟閉快，操作方便。

特點總結：

一體式閥體結構介質通道采用縮徑對夾連接閥體長度最短可做保溫夾套

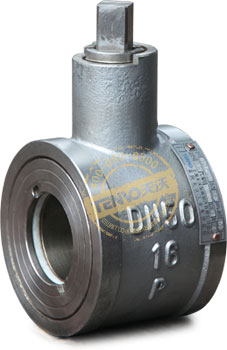

對夾式球閥

對夾式球閥主要零件材料

NO.	零件名稱	材料		NO.	零件名稱	材料
		GB/T	ASTM			GB/T	ASTM
1	閥體	GB/T12230 CF8	A351 CF8	8	填料	柔性石墨/PTFE
2	墊片	柔性石墨+SS		9	填料壓蓋	GB/T12230 CF8	A351 CF8
3	鎖緊蓋	GB/T1220 12Cr18Ni9	A182 F304	10	定位塊	GB/T700 Q235+Zn
4	密封圈	PTFE/RPTFE/NYLON/PEEK		11	擋圈	GB/T1222 65Mn
5	球體	GB/T1220 12Cr18Ni+NiP	A182 F304+NiP	12	手柄	GB/T700 Q235+Zn
6	閥桿	GB/T1220 12Cr18Ni	A182 F304	13	鋼球	A182 F304
7	墊片	PTFE+SS		14	彈簧	A276 304

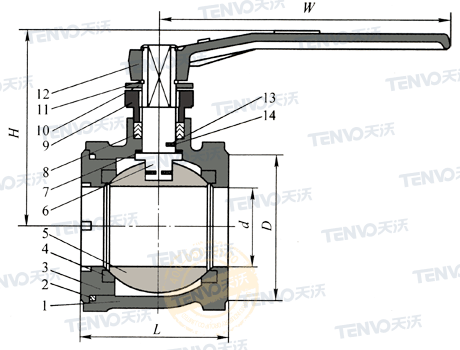

對夾式球閥主要連接尺寸和外形尺寸

公稱尺寸		尺寸/mm
DN/mm	NPS/in	L	d	D			H	W
				PN10、PN16	PN25	CL150
15	1/2	40	13	53	53	47	82	140
20	3/4	45	19	63	63	57	82	180
25	1	50	25	73	73	66	104	180
32	1-1/4	60	32	84	84	75	113	200
40	1-1/2	70	39	94	94	85	122	200
50	2	80	49	109	109	103	132	250
65	2-1/2	110	64	129	129	122	144	300
80	3	120	80	144	144	135	155	350
100	4	140	100	164	170	173	183	450

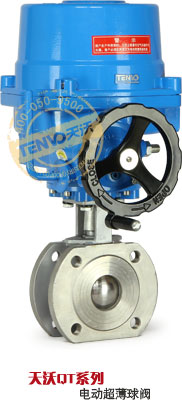

超薄型球閥

薄型對夾式球閥主要零件材料

NO.	零件名稱	材料	NO.	零件名稱	材料
		GB			GB
1	閥體	GB/T12230 CF8	8	填料壓蓋	GB/T1220 12Cr18Ni9
2	球體	GB/T1220 12Cr18Ni9+ENP	9	擋圈	GB/T1222 65Mn
3	密封圈	PTFE/RPTFE/NYLON/PEEK	10	定位銷	GB/T1220 20Cr13
4	鎖緊蓋	GB/T1220 12Cr18Ni9	11、13	螺母	GB/T1220 06Cr19Ni10
5	閥桿	GB/T1220 12Cr18Ni9	12	手柄	GB/T700 Q235+Zn
6	墊片	PTFE+SS	14	鋼球	A182 F304
7	填料	柔性石墨+SS	15	彈簧	A276 304

薄型對夾式球閥主要外形尺寸與連接尺寸

DN/mm		10	15	20	25	32	40	50	65	80	100	125	150	200
L		32	32	38	42	50	60	70	94	118	140	195	225	275
d		10	13	19	25	32	40	50	65	79	100	125	150	200
D	PN16	42	47	58	68	78	88	102	125	138	160	188	212	266
	PN25	42	47	58	68	78	88	102	125	138	160	188	212	274
	PN40	42	47	58	68	78	88	102	125	138	160	188	212	285
H		79	80	85	95	100	105	115	130	145	175	190	220	260
W		150	150	150	170	180	210	230	280	300	400	500	600	700

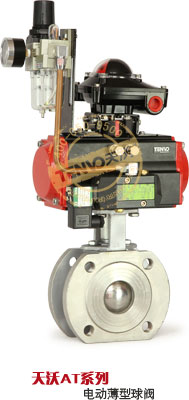

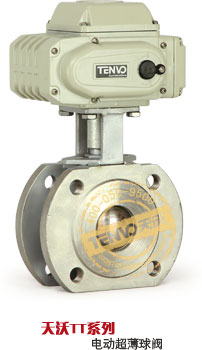

超薄型球閥部分展示

超薄型對夾式球閥應注意事項

1、超薄型球閥的密封形式分為：軟密封和金屬硬密封，用戶可根據實際工礦選擇不同密封形式。

2、超薄型球閥設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。

3、DN150和DN200的閥體為兩段式超短型結構。

四通球閥為“X”型流道的四通四面座球閥，旋轉90°可同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。在電站系統中稱為雙向供水轉閥（在石化系統中也稱空氣換向切換閥），適用于液體、氣體、粉塵、漿料及含固體顆粒介質的循環系統，如：電站機組冷卻器正反向循環供水系統。

特點總結：

四通結構正反切換法蘭連接手動/氣動/電動

四通球閥–外形尺寸

PN1.6MPa主要連接尺寸

公稱通徑		150	200×150	200	250×200	250	300×250	300	350×300	350	400×350	400	450×400	450	500×450	500	600×500	600
球孔d1		150	150	200	200	250	250	300	300	350	350	400	400	450	450	500	500	600
L		570	570	670	670	760	760	850	850	980	980	1080	1080	1220	1220	1360	1360	1750
H		219	219	273	273	360	360	395	395	430	430	470	470	550	550	580	580	700
手動	H1	330	330	398	398	495	495	580	580	625	625	670	670	698	698	840	840	1050
	E	-	-	116	116	116	116	171	171	171	171	257	257	257	257	257	257	150
	F	-	-	350	350	350	350	400	400	420	420	400	400	420	420	400	400	410
	W	1050	1050	600				800
電動	H2	554	554	600	600	652	652	760	760	770	770	830	830	-	-	940	940	1020
	L1	235						259		400				-	-	410
氣動	H3	666		736		926		1059		1127		1393		1468		1538		1370
	L2	776						1060				1360						2840

其它類型四通球閥實物展示

鍛鋼高壓球閥主要用于石油、天然氣的長距離管線輸送和城市煤氣管道系統。由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性、耐侯性、長期使用的可靠性等；操作方式有手動-蝸桿蝸輪驅動、氣動、電動等控制形式。

鍛鋼高壓球閥采用鍛鋼材料閥體，在最大的額定工作壓力下能保證其有足夠的強度和剛度，沒有鑄件所固有的缺陷。閥門內件經過精心設計和選擇，確保在各種工況下的可靠性，分體式閥體足夠的壁厚和采用高強度的連接螺栓，有利于鍛鋼球閥的保養和維護，并足以承受管道的應力。

特點總結：

部件采用鍛造工藝最高壓力32.0MPa密封：尼龍或硬質合金連接：法蘭或對焊

PN16.0MPa(Q47型)鍛鋼高壓球閥–外形尺寸

公稱通徑DN		50	80	100	150	200	250	300	350	400	450	500
L	RF&BW	368	381	457	610	737	838	965	1029	1130	1219	1334
	RTJ	371	384	460	613	740	841	968	1038	1140	1219	1334
H1		135	158	190	200	250	285	350	400	480	530	580
H		190	200	230	300	375	420	460	530	600	640	700
W		600	600	600	600	800	800	800	800	800	800	800
E		116	116	116	171	171	83	83	123	123	180	180
F		350	350	350	420	420	650	650	735	735	735	735

Q61N對焊連接鍛鋼高壓球閥–外形尺寸

公稱壓力	公稱通徑DN（mm）	尺寸（mm）
		L	L1	d	D	D1	H	W
PN160	10	150	60	10	90	18	58	200
	15	170	70	14	100	23	62	200
	20	190	81	19	110	29	75	250
	25	205	95	25	115	36	80	250
	32	230	110	32	150	43	96	300
	40	260	120	38	170	49	111	400
	50	330	140	50	200	61	128	400
	65	360	150	64	225	80	180	500
	80	375	160	76	268	105	200	600
	100	440	186	100	320	118	245	800
PN320	10	150	60	10	90	18	58	200
	15	170	70	14	100	23	62	200
	20	190	81	19	110	29	75	250
	25	205	95	25	115	36	80	250
	32	230	110	32	150	43	96	300
	40	260	120	38	170	49	111	400
	50	330	140	50	200	61	128	400
	65	345	150	64	225	80	180	500
	80	375	160	76	268	105	200	600
	100	440	186	100	320	118	245	800

氣動鍛鋼高壓球閥–介紹

氣動鍛鋼高壓球閥可采用多種不同性能、不同價格的氣動執行器及附件，以滿足不同用戶、不同工況的具體要求。

電動鍛鋼高壓球閥–介紹

電動鍛鋼高壓球閥可采用以下四款電動執行器，或客戶自行指定電動執行器品牌及型號。

浮動球閥是按照密封機理劃分的一種球閥種類，是靠浮動球借助介質壓力密封，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封，這種浮動球閥結構多用于中小口徑（DN200以下）。

天沃公司一直以前沿的技術更新浮動球閥系列，使它具有的設計特點能滿足一般工業標準的安全和方便需要。

特點總結：

最常用的球閥軟硬密封均可最高溫度425℃最高壓力32.0MPa閥體材質多樣

浮動球閥–外形尺寸

公稱通徑 DN(mm)	1.6MPa			2.5MPa			4.0MPa
	L	H	W	L	H	W	L	H	W
15	130	59	130	130	59	130	130	59	130
20	140	63	130	140	63	130	140	63	130
25	150	75	160	150	75	160	150	75	160
32	165	97	230	165	97	230	180	97	230
40	180	107	230	180	107	230	200	107	230
50	200	142	400	200	142	400	220	142	400
65	220	152	400	220	152	400	250	152	400
80	250	178	700	250	178	700	280	178	700
100	280	252	1100	280	252	1100	320	252	1100
125	320	272	1100	320	272	1100	400	272	1100
150	360	342	1500	360	342	1500	400	342	1500
200	400	345	1500	400	345	1500	502	345	1500

浮動球閥的結構特點

可靠的閥座密封結構

公司多年來的球閥制造經驗與國際先進技術的結合而設計的雙線密封結構，可自然泄壓閥座，能保證高、低壓和真空狀態下的可靠密封。當介質壓力運行在低壓區時，閥座密封圈與球體接觸面積較小，故有較大的密封比壓，確保閥座可靠密封，當介質壓力運行在較高位時，閥座密封圈與球體的接觸面積增大，故閥座密封圈能承受較大的介質推力而不會損壞。對于工作壓力很低的球閥，考慮到介質壓力不能確保閥座的可靠密封，而預緊力長期使用后會衰退，故對于低壓，超低壓或真空工況用球閥，采用板簧加載的閥座密封結構，確保球閥長期可靠的密封。中、高溫球閥的閥座密封結構，采用對位聚苯作為密封圈可用于300~C的溫度，而采用金屬密封耐高溫組合材料結構設計的球閥可用于更高的溫度。這種結構具有單向密封功能。

金屬硬密封球閥的球體表面采用超聲速噴涂碳化鎢或采用羰基法熱噴涂鎳基納米粉，使球體表面硬度達到60HRC以上，閥座整體采用硬質材料或堆焊硬質合金，因此在閥門啟閉過程中能很好的經受磨損，并承受介質沖刷。由于填料采用柔性石墨，墊片采用柔性石墨不銹鋼纏繞式墊片，故能應用高溫工況。

任何采用金屬硬密封閥座的球閥都歸類于金屬硬密封球閥，這里僅介紹最常用的浮動球式金屬硬密封球閥和固定球式金屬硬密封球閥。

特點總結：

硬質合金密封閥座最高溫度425℃最高壓力32.0MPa耐磨耐沖刷

Q41H型浮動球金屬硬密封球閥主要零件材料

NO.	零件名稱	材料	NO.	零件名稱	材料
1	手柄	A29/A29M 1025	11	球體	A105+WC
2	軸用擋圈	A29/A29M 1566	12	右閥座	A105 堆焊 812
3	內六角螺釘	A193/A193M B7	13	右墨環	柔性石墨
4	定位塊	A29/A29M 1015	14	左閥座	A105 堆焊 812
5	填料壓蓋	A29/A29M 1025	15	碟形彈簧	Inconel X750
6	填料	柔性石墨+不銹鋼絲	16	金屬墊片	A276/A276M 304+金屬絲
7	閥體	A216/A216M WCB	17	雙頭螺栓	A193/A193M B7
8	軸承	ZCuZn38Mn2Pb2	18	六角螺母	A194/A194M 2H
9	閥桿	A473/A473M 420	19	排污堵	A29/A29M 1025
10	閥蓋	A216/A216M WCB

Q47H型固定球金屬硬密封球閥主要零件材料

NO.	零件名稱	材料	NO.	零件名稱	材料
1	內六角螺釘	A193/A193M B8M	11	左閥體	A351/A351M CF8M
2	金屬墊圈	A276/A276M 316絲+柔性石墨	12	金屬墊圈	A276/A276M 316絲+柔性石墨
3	下固定軸	A182/A182M F316	13、19、21	六角螺母	A194/A194M 8M
4	右閥體	A351/A351M CF8M	14、20、22	雙頭螺柱	A193/A193M B8M
5	下軸承	A182/A182M F316 氮化	15	上軸承	A182/A182M F316 氮化
6	球體	A182/A182M F316+WC	16	閥桿	A182/A182M F316
7	石墨環	柔性石墨	17	填料	編織柔性石墨
8	壓環	A276/A276M 316	18	填料壓蓋	A351/A351M CF8M
9	碟形彈簧	Inconel X750	23	支架	A216/A216M WCB
10	閥座	A182/A182M F316+STL	24	蝸桿傳動裝置	組件

金屬硬密封球閥-可配執行機構

夾套保溫球閥具有良好的保溫、保冷特性，除縮徑保溫球閥管道能啟閉，其優點是其它閥門所沒有的，是重油輸送管道理想的控制閥門。

特點總結：

焊裝金屬夾套碳鋼或不銹鋼閥體材質大部分球閥均可制成保溫球閥

夾套保溫球閥–主要零件材料

零件名稱	CF8系列	CF3系列	CF8M系列	CF3M系列	WCB系列
閥體	CF8	CF3	CF8M	CF3M	WCB
球體	F304	F304L	F316	F316L	1Cr13
閥座	PTFE	PTFE	PTFE	PTFE	PTFE
閥座支承	304	304L	316	316L	25
O形圈	氟橡膠	氟橡膠	氟橡膠	氟橡膠	丁睛橡膠
閥桿	F304	F304L	316	F316L	1Cr13
填料	PTFE	PTFE	PTFE	PTFE	PTFE
閥桿軸承	PTFE+304	PTFE+304L	PTFE+316	PTFE+316L	PTFE+304
填料壓環	304	304L	316	316L	1Cr13
夾套	304	304L	316	316L	25
夾套接管	304	304L	316	316L	1Cr13

夾套保溫球閥–外形尺寸

公稱通徑		d	L	D		D	Q	H	W	管螺紋
DN	in			（mm）	（in）					P
20	3/4″	19	117	40	1-1/2″	58.5	147	101	170	G3/4″
25	1″	25	127	50	2″	62.5	156	106	170
40	1-1/2″	38	165	65	2-1/2″	63.5	181	125	250
50	2″	51	178	80	3″	68	218	135	250
80	3″	76	229	150	6″	82	275	193	350
100	4″	102	254	200	8″	83	300	265	420
150	6″	152	292	250	10″	95	403	355	1000
200	8″	203	330	300	12″	100	492	410	1300

其它夾套保溫球閥展示

大部分球閥都可以制作保溫夾套，如需相關參數，請聯系天沃工作人員。

夾套保溫球閥補充說明

夾套保溫球閥具有良好的保溫、保冷特性，除縮徑保溫球閥外，閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失，因此，對容易凝固、高粘度的液體介質具有優良的性能。除兩片式保溫球閥外，閥體全部采用整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的最高壓力為1MPa。

浮動保溫球閥采用單面彈性密封圈或V型槽彈性密封圈結構設計，當介質壓力較小時，密封圈與球體的接觸面較小，故有較大的密封比壓，確保可靠密封，介質壓力圈套時，密封圈與球體接觸面積增大，故密封圈能承較大的介質推力而不會損壞。浮動保溫球閥采用的聚四氟乙烯等密封圈具有良好的自潤滑性，與球體摩擦損小，因此使用壽命長。

夾套保溫球閥應用規范

設計制造標準：GB/T12224、ASME B 16.34

結構長度標準：GB/T 12221-2005、ASME B 16.10

連接法蘭標準：JB/T 79、GB/T 9113、ASME B 16.5

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008、JB/T9092、API 598
