Q41F46耐腐蝕襯氟球閥

耐腐蝕襯氟球閥

型號: Q41F46、Q641F46、Q941F46

耐腐蝕襯氟球閥也稱氟塑料襯里球閥，是專門為各種強腐蝕性介質管路的啟閉控制而設計的一種
球閥，廣泛應用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門設備最理想的選擇之一。

天沃推出的襯氟球閥基本系列為Q41型，可分為對分（二片）式和三片式兩種結構型式，具有一般球閥所具有的流體阻力小，啟閉速度快、結構簡單的特點。除此之外，我們還有襯氟放料球閥和固定球襯氟球閥等產品。

特點總結：

全襯氟塑料耐腐蝕性能優異有效替代不銹鋼閥門化工行業應用廣泛

襯氟閘閥

相同:全襯氟塑料/耐腐蝕

不同:閘閥類型

襯氟截止閥

相同:全襯氟塑料/耐腐蝕

不同:截止閥類型

襯氟蝶閥

相同:全襯氟塑料/耐腐蝕

不同:蝶閥類型

部分全襯氟球閥展示

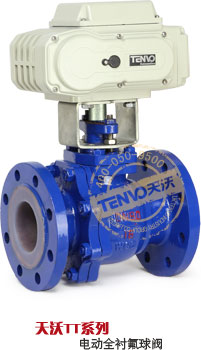

TT系列電動襯氟球閥實物圖

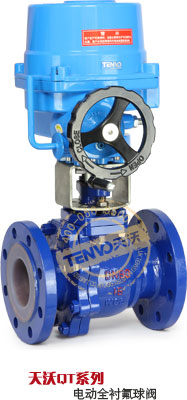

QT系列電動襯氟球閥

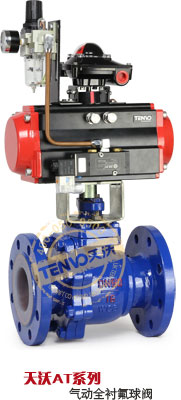

AT系列氣動襯氟球閥

襯氟球閥的優點

1、采用氟塑料襯里的球閥，具有極高的化學穩定性，可以適用除“熔融堿金屬和元素氟”以外其它任何強腐蝕介質。

2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。

3、啟閉件球體與閥桿鑄（鍛）為一體。杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性。

4、結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字形PTFE填料組合，使閥門達到零泄漏。

5、兩片、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片式球閥允許主閥體與兩側閥體分離，可實現在線快速更換維修。

襯氟球閥主要部件材料表

零件名稱 精鑄球墨鑄鐵 碳鋼 不銹鋼
QT C P R PL RL
閥體、閥蓋 QT400 WCB CF8 CF8M CF3 CF3M
球體 QT400 WCB CF8 CF8M CF3 CF3M
內襯材料閥座 FEP（F46）、PTFE（F4）、PFA（可溶性聚四氟乙烯）、PO（聚烯烴）、PE（超高分子量聚乙烯）
填料壓蓋 WCB WCB CF8 CF8M CF3 CF3M
填料 PTFE（F4）聚四氟乙烯
螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9 1Cr18Ni9
螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
手柄 WCB

Q41F3/F4/F46/FA型襯氟球閥外形尺寸

襯氟球閥實物圖

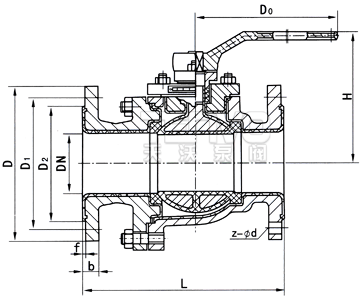

襯氟球閥結構圖
公稱通徑 標準值 參考值
DN（mm） NPS（in） L D D1 D2 F B Z-Фd Do H
15 1/2 140 95 65 45 2 14 4-14 120 80
20 3/4 140 105 75 55 2 16 4-14 140 90
25 1 150 115 85 65 2 16 4-14 160 100
32 1-1/4 165 135 100 78 2 18 4-18 160 110
40 1-1/2 180 145 110 85 3 18 4-18 200 120
50 2 200 160 125 100 3 20 4-18 250 135
65 2-1/2 220 180 145 120 3 20 4-18 300 145
80 3 250 195 160 135 3 22 8-18 350 185
100 4 280 215 180 155 3 24 8-18 240 195
125 5 320 245 210 185 3 26 8-18 500 210
150 6 360 280 240 210 3 28 8-23 200* 450
200 8 400 335 295 265 3 30 12-23 240* 490
250 10 450 405 355 320 3 32 12-25 240* 550
300 12 500 460 410 375 4 34 12-25 320* 600
350 14 686 520 470 435 4 38 16-25 320* 675
400 16 762 580 525 485 4 40 16-30 360 780

以上數據為PN1.6MPa型，需要其它壓力的襯氟球閥數據，請聯系天沃工作人員。

QF41F3/F4/F46/FA型襯氟放料球閥外形尺寸

襯氟放料球閥實物圖

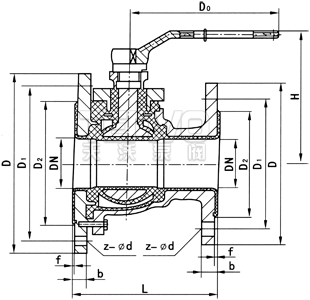

襯氟放料球閥結構圖
公稱通徑DN（mm） PN1.0MPa
主要尺寸 參考值
L D D1 D2 Z-Фd f b Do H
25/50 150 115/140 85/110 65/90 4-14/4-14 3/3 17/17 180 105
32/65 165 140/160 100/130 78/110 4-18/4-14 3/3 19/17 180 120
40/65 180 150/160 110/130 85/110 4-18/4-14 3/3 19/17 225 140
40/80 180 150/190 110/150 85/125 4-18/4-18 3/3 19/19 225 140
50/80 190 165/190 125/150 100/125 4-18/4-18 3/3 21/19 225 150
50/100 190 165/210 125/170 100/145 4-18/4-18 3/3 21/19 225 150
65/100 220 185/210 145/170 120/145 4-18/4-18 3/3 21/19 360 160
65/125 220 185/240 145/200 120/175 4-18/4-18 3/4 21/20 360 160
80/125 250 200/240 160/200 135/175 8-18/8-18 3/4 21/20 420 215
80/150 250 200/265 160/225 135/200 8-18/8-18 3/4 21/22 420 215
100/150 280 220/265 180/225 155/200 8-18/8-18 3/4 23/22 420 240
100/200 280 220/320 180/280 155/255 8-18/8-18 3/4 23/24 420 240

機械標準（JB78）時為4孔，表中尺寸標準為HG20592-97標準。

耐腐蝕襯氟球閥的優點

Q41F46、Q41F3型全襯氟球閥除具有一般球閥所具有的流體阻力小，啟閉速度快、結構簡單外，主要具有以下優點:

1、采用FEP襯里層的襯氟球閥，具有極高的化學穩定性，可以適用除“熔融堿金屬和元素氟”以外其它任何強腐蝕性介質。

2、襯氟球閥采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護。

3、襯氟球閥的啟閉件球體和閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的適用安全。

4、結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封致密度良好，加之人字環形PTFE填料組合，使襯氟球閥能夠達到零泄漏。
