Q41N鍛鋼高壓法蘭球閥

鍛鋼高壓法蘭球閥

型號: Q41N

根據行業大部分的分類標準，將PN=10.0MPa～80.0MPa的閥門歸類為高壓閥門，Q41N鍛鋼高壓法蘭球閥以其獨有的設計特性，是PN10.0～32.0MPa之間性價比很高的高壓球閥種類，廣泛適用于化工、煉油、油氣、天然氣、鋼鐵等介質的管路。

提示：根據天沃公司在高壓閥門領域的豐富經驗，超過10.0MPa的球閥不建議使用PTFE密封材質，而是選用尼龍材質密封，但需要注意尼龍密封最高工作溫度只有50℃。

特點總結：

閥體采用鍛造工藝最高壓力32.0MPa軟密封或硬密封最高溫度50℃或425℃

鍛鋼法蘭固定球閥

相同:鍛鋼工藝/最大壓力32.0MPa

不同:固定球

鍛鋼高壓球閥

相同:鍛造/耐高壓

不同:

鍛鋼高壓對焊球閥

相同:鍛鋼工藝/最大壓力32.0MPa

不同:對焊連接

部分鍛鋼高壓法蘭球閥展示

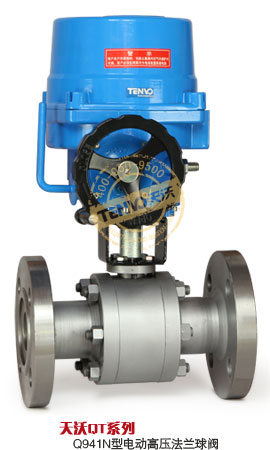

QT系列電動鍛鋼高壓法蘭球閥
AT系列氣動鍛鋼高壓法蘭球閥

所有部件均為鍛件

采用下裝式閥桿，設置倒密封結構，確保填料處可靠密封及防止閥桿脫出。

采用鑲嵌式閥座。閥座背后設置O型圈，確保介質不外漏。

Q41N高壓法蘭球閥–主要零件材料

零件名稱 材質
GB ASTM
閥體、閥蓋 WCB A216-WCB
密封圈 尼龍 尼龍
球體 1Cr18Ni9Ti SS304
閥座、閥桿 2Cr13 A246-416
O形圈 橡膠 橡膠
雙頭螺栓 35CrMoA A193-B7

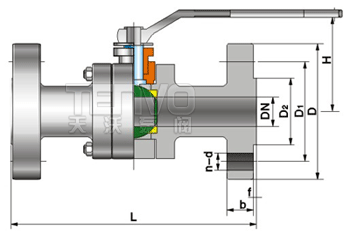

高壓法蘭球閥結構圖

設計、制造按GB12237-89

結構長度按GB12221-89

連接法蘭：JB/T79-94

閥門檢查和實驗按API STD.598

鑄鋼法蘭球閥–外形尺寸

DN PN10.0MPa
L D D1 D2 D3 f1 b f n-b H
15 165 105 75 55 40 4 20 2 4-14 76
20 190 130 90 68 51 4 22 2 4-18 84
25 216 140 100 78 58 4 24 2 4-18 90
32 229 155 110 82 66 4 24 2 4-23 107
40 241 170 125 95 76 4 26 3 4-23 127
50 292 195 145 112 88 4 28 3 4-26 130
65 330 220 170 138 110 4 32 3 8-26 180
80 356 230 180 148 121 4 34 3 8-26 230
100 432 265 210 172 150 4.5 38 3 8-30 285
125 508 315 250 210 176 4.5 42 3 8-34 340
150 559 355 290 250 204 4.5 46 3 12-34 435
200 660 430 360 312 260 4.5 54 3 12-36 530
DN PN16.0MPa
L D D1 D2 D3 f1 b f n-b H
25 254 140 100 72 58 4 28 2 4-23 90
32 279 165 115 85 66 4 30 2 4-25 107
40 305 175 125 92 76 4 32 3 4-27 127
50 368 215 165 132 88 4 36 3 8-25 130
65 419 245 190 152 110 4 44 3 8-30 180
80 381 260 205 168 121 4 46 3 8-30 230
100 457 300 240 200 150 4.5 48 3 8-34 285
125 508 355 285 238 176 4.5 60 3 8-41 340
150 610 390 318 270 204 4.5 66 3 12-41 435
200 737 480 400 345 260 4.5 78 3 12-48 530
