ST系列板式電磁閥–型號說明
ST-210:進氣接口G1/4排氣接口G1/8
ST-310:進氣接口G3/8排氣接口G3/8
ST-410:進氣接口G1/2排氣接口G1/2
注：DR為雙電控，SC單電控
ST系列板式電磁閥–結構
閥體：鋁合金（黑色陽極化處理）
端蓋：連接板：尼龍加玻璃纖維
內部零件：鋅基合金，65MnC組、尼龍玻璃纖維、鋁合金
密封件：NBR+PUR
先導排氣口：螺紋連接（M5）
絕緣等級：F
線圈外殼：環氧樹脂
線圈扁平插頭：3×DIN46244
電氣安全標準：VDE0580
ST系列板式電磁閥–主要技術參數
| 工作介質 | 空氣（經40微米濾網過濾） |
| 接口 |
ST-210:進氣接口G1/4排氣接口G1/8 |
| 操作壓差 | 2～10bar |
| 最大許可壓力 | 10bar |
| 流量（在6bar條件下） | 1/4=700L/min 3/8、1/2=3000L/min |
| 工作溫度℃ | 0～50（在不凍結條件下） |
| 電壓范圍 | 10% |
| 耗電量 | AC220V：3.9VA，6.0VA，8.5VA； DC25V：2.5W，4.8W |
| 換向時間（S） | 0.05 |
| 手動方式 | 旋轉手動開關 |
| 基本型 | IP65 |
| 防爆型 | ExmⅡ Bt4 |

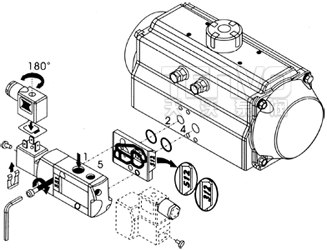

ST系列板式電磁閥–安裝
可任意位置安裝
隨閥提供2個帶NAMUR配合面的連接板

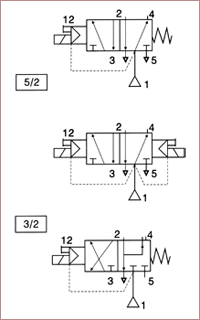

在安裝執行機構前，應根據閥的功能不同（常閉，3/2或5/2）將連接板正確安裝到電磁閥
隨閥提供螺栓和墊片
標準“G”螺紋接口，符合ISO228/1標準
型號中第三位數表示管子連接形式
隨閥提供安裝/維修指南
可供備用線圈

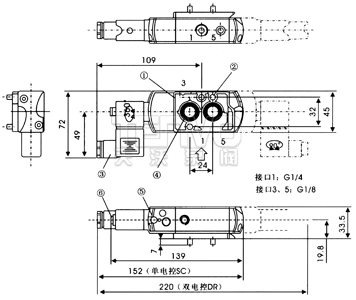

ST系列板式電磁閥–外形尺寸
①連接板
②安裝：2-M5×35螺栓
③插座可2×180°旋轉
④2個“O”形圈（提供）
⑤手動操作器：螺旋型
⑥先導排氣口：M5帶排水保護裝置

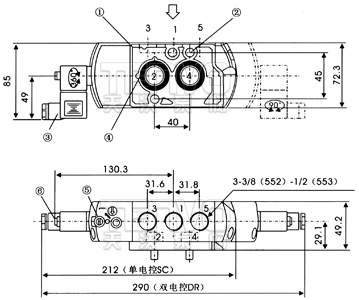

①連接板
②安裝：2-M6×50螺栓
③插座可2×180°旋轉
④2個“O”形圈（提供）
⑤手動操作器：螺旋型
⑥先導排氣口：M5帶排水保護裝置
