襯氟隔膜閥
型號: G41F46、G6B41F46
G41F46襯氟隔膜閥主要特點是：閥體的襯里層以及隔膜采用氟塑料材質，而隔膜將閥桿與閥瓣等部件與介質隔離，而與介質接觸的部位全部采用了氟塑料襯里工藝，因此，非常適用于-50℃～150℃的各種濃度的鹽酸、硫酸、王水、氫氟酸和各種有機酸、強酸、強氧化劑及其它腐蝕性氣體、液體等介質。
我們公司推出的襯氟隔膜閥主要有G41F46型堰式襯氟隔膜閥和G45F46型直流式襯氟隔膜閥，這里僅介紹G41F46型的相關資料，如需了解G45F46型，請前往：直流式隔膜閥頁面，了解更多資料。
推薦產品：氣動襯氟隔膜閥（采用精小型氣動執行器，體積更小，性能更穩定）
特點總結：
全襯氟塑料耐腐蝕最高溫度150℃有效替代不銹鋼閥門
襯氟隔膜閥的特點：
1、復合隔膜將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏可同時避免；
2、利用FEP氟塑料與合成橡膠復合而成的隔膜和帶有Teflon氟塑料襯里層的閥門，可適于除“熔融堿金屬、元素氟”外的各種強腐蝕性介質。
3、做為執行元件的膜片，由于頻繁的啟閉，易產生疲勞斷裂，應視工況、介質和特性，進行定期更換。
4、氟塑料的防腐性及推薦使用溫度見“閥門及管路附件用氟塑料襯里性能表”。
襯氟隔膜閥–技術參數
| 設計與制造 | 結構長度 | 法蘭尺寸 | 結構形式 | 驅動方式 | 公稱壓力 | 壓力試驗 |
| GB/T12235 | GB/T1221、HG/T3704、ASME B16.10 | HG20592、ANSI B16.5a | 堰式、直流式 | 手動、氣動、電動 | 0.6～1.6MPa | GB/T13927、API598 |
襯氟隔膜閥–主要零部件材料
| 零件名稱 | 碳鋼 | 不銹鋼 | |||
| C | P | R | PL | RL | |
| 閥體、閥蓋、閥瓣 | WCB | CF8 | CF8M | CF3 | CF3M |
| 閥桿 | 2Cr13 | CF8 | CF8M | CF3 | CF3M |
| 襯里層 | PTFE（F4）、FEP（F46）、PFA（可溶性聚四氟乙烯）、PE（超高分子理聚乙烯）、PO（聚烯烴） | ||||
| 隔膜 | FEP（F46）、CR（氯丁橡膠）、PFA（可溶性聚四氟乙烯）、FPDM（乙丙橡膠） | ||||
| 閥桿螺母 | ZCuAI10Fe3 | ||||
| 螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9Ti |
| 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 手輪 | A3 | ||||

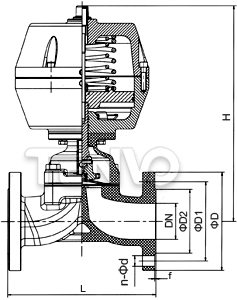

G6B41F46氣動襯氟隔膜閥
| DN | H | D1 | D | L | n | d |
| 15 | 125 | 65 | 95 | 125 | 4 | 14 |
| 20 | 130 | 75 | 105 | 135 | 4 | 14 |
| 25 | 145 | 85 | 115 | 145 | 4 | 14 |
| 32 | 180 | 100 | 135 | 160 | 4 | 18 |
| 40 | 220 | 110 | 145 | 180 | 4 | 18 |
| 50 | 250 | 125 | 160 | 210 | 4 | 18 |
| 65 | 280 | 145 | 180 | 250 | 4 | 18 |
| 80 | 340 | 160 | 195 | 300 | 4 | 18 |
| 100 | 370 | 180 | 215 | 350 | 8 | 18 |
| 125 | 420 | 210 | 245 | 400 | 8 | 18 |
| 150 | 480 | 240 | 280 | 460 | 8 | 23 |
| 200 | 625 | 295 | 335 | 570 | 8 | 23 |
G41F46襯氟隔膜閥
| 公稱通徑 | 主要尺寸 | 參考值 | ||||||||
| DN mm |
NPS （inch） |
L | D | D1 | D2 | f | b | z-d | D0 | H |
| PN10、16 | ||||||||||
| 15 | 1/2 | 125 | 95 | 65 | 45 | 3 | 15 | 4-14 | 120 | 120 |
| 20 | 3/4 | 135 | 105 | 75 | 55 | 3 | 17 | 4-14 | 120 | 120 |
| 25 | 1 | 145 | 115 | 85 | 65 | 3 | 17 | 4-14 | 160 | 130 |
| 32 | 1-1/4 | 160 | 140 | 100 | 75 | 3 | 19 | 4-18 | 160 | 135 |
| 40 | 1-1/2 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 180 | 160 |
| 50 | 2 | 210 | 165 | 125 | 100 | 3 | 21 | 4-18 | 200 | 165 |
| 65 | 2-1/2 | 250 | 185 | 145 | 120 | 3 | 21 | 4-18 | 250 | 200 |
| 80 | 3 | 300 | 200 | 160 | 135 | 3 | 21 | 4/8-18 | 280 | 220 |
| 100 | 4 | 350 | 220 | 180 | 155 | 3 | 23 | 8-18 | 300 | 275 |
| 125 | 5 | 400 | 250 | 210 | 185 | 4 | 24 | 8-18 | 320 | 335 |
| 150 | 6 | 460 | 280 | 240 | 210 | 4 | 26 | 8-23 | 350 | 380 |
| 200 | 8 | 570 | 340 | 295 | 265 | 4 | 26 | 8-23 | 450 | 500 |
| 250 | 10 | 680 | 395 | 350 | 320 | 4 | 28 | 12-23 | 500 | 575 |
