氣動執行器與閥門的安裝

1、把本裝置的輸出軸調到關的位置，同時把閥門關閉，然后裝置輸出軸孔對準桿芯及健垂直裝下，用螺栓與閥門支架固緊即可。

2、閥門與氣動裝置安妥后，要進行開關調試運行，如果開關輕松，無卡死現象，位置準確則合格。反之找查原因排除。

3、注意事項：a．使用中氣源保持干燥潔凈，以免導物進入氣缸，影響氣動裝置正常工作。b．經常對裝置表面除塵和維護。c．定期進行檢查。

一般執行器與球閥裝配大多通過支架和連接套進行裝配，也可通過特制閥桿直接插入氣動執行器軸孔內，注意軸頭不能高于執行軸孔深度，否則會頂死而造成執行器工作失靈，所有用于連接的零件配合精度要求較高，否則全影響其開關角度產生閥門泄露，零件的配合公差按有關標準，軸孔的軸頭(閥桿)、方孔和扁頭的配合公差按H11/11，平行度、對稱度按形位公差9級。普通平鍵尺寸和公差按GB/T1095-79，半圓鍵尺寸和公差按GB/T1098-79、GB/T1099-79。

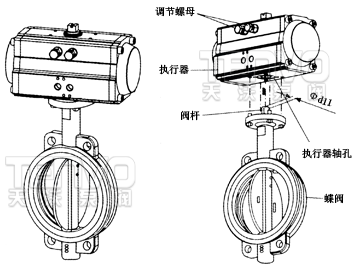

氣動執行器與蝶閥安裝示意圖

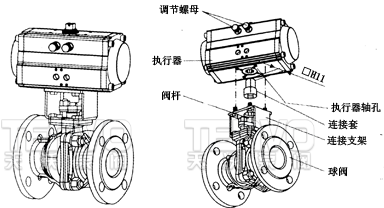

氣動執行器與有支架球閥安裝示意圖

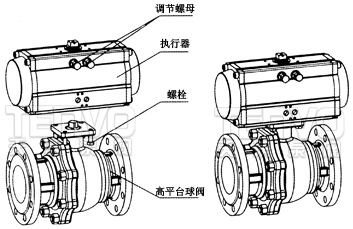

氣動執行器與無支架球閥安裝示意圖

氣動執行器的維護與保養

氣動執行器的日常維護工作，氣源應保持干煤、清潔，定期對與執行器相應配合使用的空氣過濾器進行放水、排污，以免進入電磁閥和執行器，影響正常工作。執行器外表清潔，無粉塵沾積；執行器應不受水蒸汽、水、油污的沾染。氣動執行器的密封應良好，各密封面、點應完整牢固，嚴密無損。氣缸進出口氣接頭不允許有損；氣缸和管道系統的各部位應進行仔細檢查，保持氣源壓力正常。管子不允許有凹陷，保持暢通，不得有影響使用性能的泄露。不論是電磁閥、氣源處理三聯件、定位器的氣源管路連接應完好無損，不得有泄露。電氣部份的電源信號或調節電流信號應無缺相、短路、斷路故障，外殼防護接頭連接應緊實、嚴密，防止進水、受潮與灰塵的侵蝕，保證電磁閥或定位器的正常工作。信號回信器應處于完好狀態，以保證閥門開關位置的信號傳送，手動操作機構應潤滑良好，啟閉靈活。手動操作機構向手柄處在手動位置時嚴禁向執行器通氣。

氣動執行器上的閥門外部表面應保持清潔，經常去除灰塵、油污以及介質殘漬等臟物。對于閥門的活動部位必須保持清潔，以免產生磨損和腐蝕，在行動中閥門應完好、無泄露，開啟和關閉靈活。各種閥件應齊全、完好。法蘭和支架上的螺栓不可缺少，螺紋應完好無損，不允許有松動現象，如發現松動應及時擰緊，以免磨損連接造成開啟和關閉的位置不正確，產生泄露。填料壓蓋不允許歪斜，避免對閥桿部位摩擦而咬死，造成執行器不靈或不能正常工作。因此對氣動閥門維護與保養十分重要，才能達到整個氣動儀表控制系統處于正常工作狀態。在正常工作情況下復檢驗不／少于一次．每年檢修一次。
