軌道式球閥

軌道球閥

型號: GQ47F、GQ47H

軌道球閥也稱導軌式擺動球閥，是一種新型管線閥門，具有獨特的結構設計，能做到開關無磨損、關斷性能好等特點，能適合各種苛刻工況的要求；防火型設計、全金屬結構設計，能適應低溫-200℃至最高+600℃的各種工作溫度，以及含顆粒、纖維等工況的特殊要求。

特點總結：

獨特結構設計啟閉無磨損密封性能好最高溫度600℃

上裝式偏心半球閥

相同:上裝式結構/啟閉無磨損

不同:半球球體

側裝式偏心半球閥

相同:啟閉無磨損

不同:半球/側裝結構設計

上裝式蝶閥

相同:上裝式閥體結構

不同:蝶閥類型

軌道球閥–結構特點

傳統的球閥，無論是浮動式或是固定式，球體與閥座始終接觸，在開關過程，由于環境不同和壓力升高，會增加閥門開啟的扭矩，從而引起閥座磨損和驅動裝置增大。軌道球閥的閥芯是通過機械收縮動作拉離閥座，球芯旋轉時不接觸閥座，做無磨擦傳動，當閥門關閉時，靠機械增壓來密封，這意味著可以使用經濟的驅動裝置，同時能保證有足夠的驅動器推力來開關閥門。

其主要結構特點為：

1、靜態單閥座結構，能保證雙向密封嚴密、可靠、達到零泄漏。

2、頂裝式設計，使得系統可進行在線維修。

3、閥桿下端的凸輪機構可提供一個機械楔緊力以保證持續的緊密封。

4、啟閉過程均分兩段完成，升降行程短，便于操作。

5、啟閉操作過程中，密封面之間完全脫離接觸，無磨損，操作扭矩低，使用壽命長。

6、球體旋轉過程中與閥座形成的空間，使得通道中介質流速增大，從而達到清洗密封的作用。

7、軌道球閥的耐火設計執行API607等標準的規定，一旦發生火災而使軟密封燒損時，防火結構可阻止介質的大量泄漏，防止火災的進一步擴大。

8、軌道球閥的驅動裝置有手輪、蝸輪蝸桿傳動、氣動、電動等。

1、設計和制造：GB/T12237-1989；API608

2、檢驗和試驗：GB/T13927-1992；API689

3、法蘭標準：JB/T79.1～1994；ASME/ANSI B16.5

4、結構長度：GB/T12224-1989；GB/T15188.1-1994；ASME/ANSI B16.10

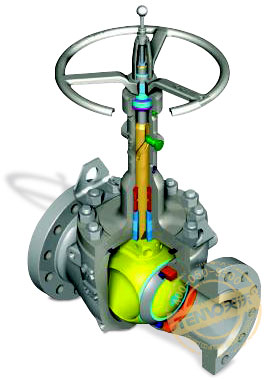

軌道球閥解剖圖

頂裝式固定球閥–外形尺寸

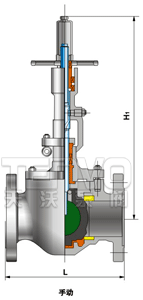

手動軌道球閥結構圖

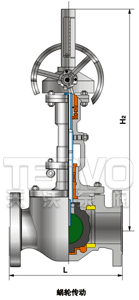

蝸輪傳動軌道球閥結構圖

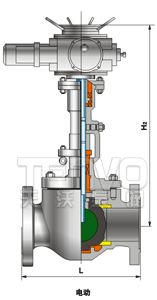

電動軌道球閥結構圖

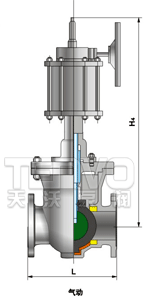

氣動軌道球閥結構圖

GQ47F/H型PN1.6-2.5MPa主要連接尺寸

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100 1200 1250 1450
H1 220 230 240 260 307 360 410 483 512 543 581 617 672 723 758 791 828 870 940
H2 450 486 525 550 610 640 640 675 710 740 820 905 955 990 1050 1100 1270 1450
H3 415 455 500 535 580 605 605 620 640 685 735 850 900 920 1100 1250 1340 1555
H4 370 400 440 460 480 500 550 600 650 713 760 820 875 930 962 1020 1285 1625

GQ47F/H型PN4.0MPa主要連接尺寸

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100 1200 1250 1450
H1 230 240 260 280 320 360 436 492 527 607 649 701 750 750 790 832 875 910 980
H2 486 525 550 610 640 640 675 710 740 820 905 955 990 1050 1100 1270 1450
H3 455 500 535 580 605 605 620 640 685 735 850 900 920 1100 1250 1340 1555
H4 400 440 460 480 500 550 600 650 713 777 835 890 950 980 1040 1305 1650

GQ47F/H型PN6.4MPa主要連接尺寸

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500 600
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100 1250 1450
H1 240 260 280 300 329 365 450 590 541 663 725 781 790 806 821 858 898 1020
H2 525 550 610 640 640 675 710 740 820 905 955 990 1050 1100 1270 1450
H3 500 535 580 605 605 620 640 685 735 850 900 920 1100 1250 1340 1555
H4 440 460 480 500 550 600 650 713 777 835 890 950 980 1040 1305 1650
