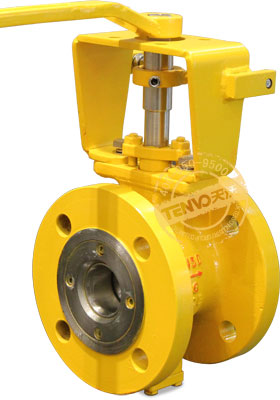

法蘭式V型球閥

法蘭式V型球閥

型號: VQ40F、VQ40H、VQ340F、VQ340H

法蘭式V型球閥-產品特點

1. 閥體整體式結構：閥體都是整體側裝式結構，結構剛性強，不容易引起變形和外泄。

2. 上下自潤滑軸承：閥體內裝有上下自潤滑軸承，與閥桿接觸面積大，承載能力高，磨擦系數小，使閥門的扭矩減少。

3. 閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球表面鍍硬鉻或作噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好，耐腐蝕，適應范圍廣。

4. 經濟實用性：閥體重量輕，閥桿扭矩小，配用氣動或電動執行器相應規格小，與其它類型的調節閥相比，性價比高。

5. 介質適應范圍廣：由于V型開口與閥座之間的剪切作用力，及閥內腔流道的光滑圓整，使介質不易積存于內腔，所以它除適合液體介質外，更適合于帶纖維及固體顆料介質的系統控制。

6. 小流量精確控制：通過對小口徑閥芯特殊V型開口的加工，可實現小CV值精確控制。

壓力等級

DIN PN10、PN16

PN25、PN40

ANSI 150、ANSI 300

適應溫度范圍

常溫型：-29℃～120℃

中溫型：-29℃～200℃

高溫型：-29℃～300℃

壓力-溫度額定值

GB/T12224-2007

ASME B16.34-2003

ISO 1092-1：2001

法蘭式V型球閥-零件清單

序號 名稱 數量（件） 材料
1 閥體 1 CF8
2 O型圈 1 氟橡膠
3 閥座 1 304堆焊硬質合金
4 彈簧 1 17-7PH
5 密封座蓋 1 304
6 內六角螺釘 4 304
7 閥芯 1 CF8表面鍍硬鉻
8 圓柱銷 2 304
9 自潤滑軸承 2 304+PTFE
10 下閥桿 1 17-4PH
11 O型圈 1 氟橡膠
12 平墊片 4 304
13 環墊 1 PTFE
14 調節墊片 1 PTFE
15 后壓蓋 1 CF8
16 螺栓 4 304
17 雙頭螺栓 2 304
18 平鍵 1 304
19 下填料 1 PTFE
20 中填料 1組 PTFE
21 上填料 1 PTFE
22 填料壓蓋 1 CF8
23 螺母 2 304
24 上閥桿 1 17-4PH
25 平鍵 1 45

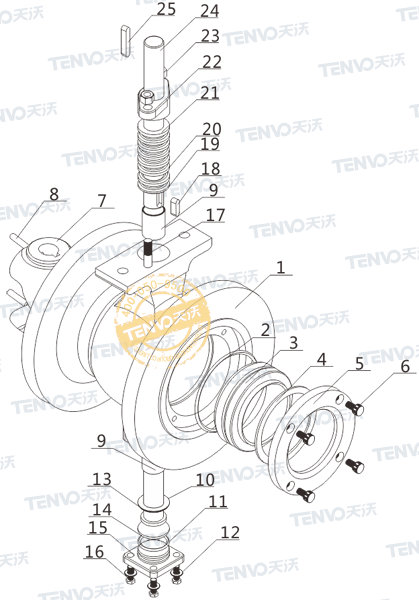

法蘭式V型球閥零件圖

法蘭式V型球閥閥體外型尺寸表

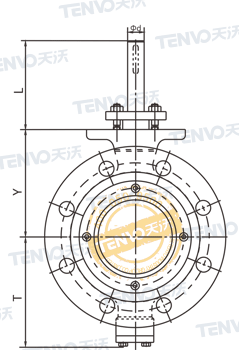

法蘭式V型球閥正面結構圖

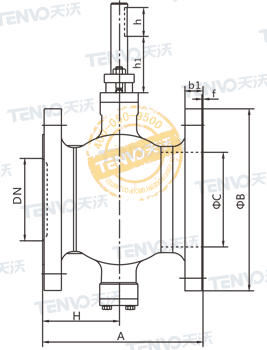

法蘭式V型球閥側面結構圖
法蘭式V型球閥平臺圖

PN16法蘭式V型球閥

DN A H B b1 f C T Y L Φd h1 h S K M Z
25 102 51 115 16 2 38 81 73 102 16 64 35 75 / 2-M10 5
32 102 51 140 18 2 45 86 78 100 16 62 35 75 / 2-M10 5
40 114 57 150 18 2 50 90 80 102 16 64 35 75 / 2-M10 5
50 124 60 165 20 2 62 93 90 104 16 66 35 75 / 2-M10 5
65 145 70 185 20 2 73 108 105 102 16 64 35 75 / 2-M10 5
80 165 75 200 20 2 90 123 118 110 20 68 35 90 / 2-M12 6
100 194 92 220 22 2 115 138 130 108 20 66 35 90 / 2-M12 6
125 194 97 250 22 2 134 148 145 110 25 65 40 90 / 2-M12 8
150 229 110 285 24 2 164 170 170 124 30 69 50 110 40 4-M12 8
200 243 120 340 24 2 206 200 201 124 30 69 50 110 40 4-M12 8
250 297 148 405 26 2 260 240 237 140 40 77 60 135 40 4-M16 12
300 338 190 460 28 2 316 286 282 140 40 77 60 135 40 4-M16 12
350 400 221 520 30 2 372 330 337 170 50 105 60 140 64 4-M16 14
400 400 220 580 32 2 420 367 372 212 60 127 80 170 80 4-M20 18

150Lb法蘭式V型球閥

inch A H B b1 f C T Y L Φd h1 h S K M Z
1 102 51 108 14.5 2 38 81 73 102 16 64 35 75 / 2-M10 5
1-1/4 102 51 115 14.5 2 45 86 78 100 16 62 35 75 / 2-M10 5
1-1/2 114 57 127 14.5 2 50 90 80 102 16 64 35 75 / 2-M10 5
2 124 60 152 16.3 2 62 93 90 104 16 66 35 75 / 2-M10 5
2-1/2 145 70 180 18 2 73 108 105 102 16 64 35 75 / 2-M10 5
3 165 75 191 19.5 2 90 123 118 110 20 68 35 90 / 2-M12 6
4 194 92 230 24 2 115 138 130 108 20 66 35 90 / 2-M12 6
5 194 97 255 24.3 2 134 148 145 110 25 65 40 90 / 2-M12 8
6 229 110 280 26 2 164 170 170 124 30 69 50 110 40 4-M12 8
8 243 120 340 29 2 206 200 201 124 30 69 50 110 40 4-M12 8
10 297 148 405 30.6 2 260 240 237 140 40 77 60 135 40 4-M16 12
12 338 190 485 32.2 2 316 286 282 140 40 77 60 135 40 4-M16 12
14 400 221 535 35.4 2 372 330 337 170 50 105 60 140 64 4-M16 14
16 400 220 595 37 2 420 367 372 212 60 127 80 170 80 4-M20 18

法蘭式V型球閥其它類型展示

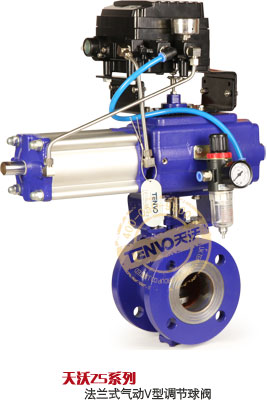

ZS系列電動法蘭式V型球閥

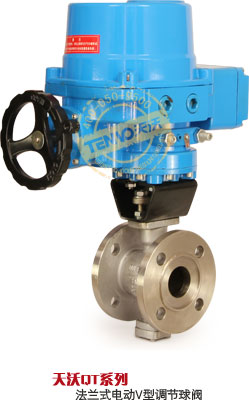

QT系列電動法蘭式V型球閥
