浮動式球閥

型號: Q41F、Q41H

浮動球閥是按照密封機理劃分的一種球閥種類，是靠浮動球借助介質壓力密封，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封，這種浮動球閥結構多用于中小口徑（DN200以下）。

天沃公司一直以前沿的技術更新浮動球閥系列，使它具有的設計特點能滿足一般工業標準的安全和方便需要。

特點總結：

最常用的球閥軟硬密封均可最高溫度425℃最高壓力32.0MPa閥體材質多樣

相關尺寸
常見問題

浮動球閥-應用規范

1、設計、制造按GB12237-89

2、結構長度按GB12221-89

3、連接法蘭：JB/T79-94

4、閥門檢查和試驗按API STD.598

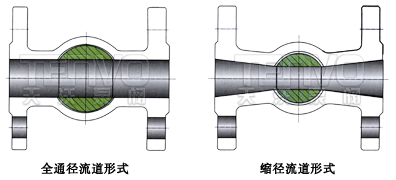

浮動球閥-結構

B.B浮動結構、防火、防靜電

浮動球閥–外形尺寸

公稱通徑 DN(mm)	1.6MPa			2.5MPa			4.0MPa
公稱通徑 DN(mm)	L	H	W	L	H	W	L	H	W
15	130	59	130	130	59	130	130	59	130
20	140	63	130	140	63	130	140	63	130
25	150	75	160	150	75	160	150	75	160
32	165	97	230	165	97	230	180	97	230
40	180	107	230	180	107	230	200	107	230
50	200	142	400	200	142	400	220	142	400
65	220	152	400	220	152	400	250	152	400
80	250	178	700	250	178	700	280	178	700
100	280	252	1100	280	252	1100	320	252	1100
125	320	272	1100	320	272	1100	400	272	1100
150	360	342	1500	360	342	1500	400	342	1500
200	400	345	1500	400	345	1500	502	345	1500

浮動球閥的結構特點

手動浮動球閥的開、關指示

球體、閥桿、手柄是閥門的運動部件，是一個裝配單元，閥桿頭部采用扁方結構，能從手柄所處位置很容易辨出閥門是處于開啟位置或關閉位置。當手柄或閥桿扁方與管道軸線平行時，閥門處于開啟位置；當手柄或閥桿扁方管道軸線垂直時，閥門處于關閉位置。

防止誤操作結構

對安裝在野外或防止非工作人員誤操作，以及在有些震動較大的場合手柄受到撞擊易產生誤動作的閥門，在閥門的全開或全關的位置設有鎖定孔，需要時可加鎖，起到安全保險作用。

閥桿防飛出結構

閥桿采用防飛出結構設計，即使在閥腔異常升壓以及填料壓板失效等極端情況下，也能保證閥桿不會被介質吹出。閥桿采用有倒密封的下裝式結構設計，倒密封的密封力隨著介質壓力的增高而增大，故能在各種壓力下均能確保閥桿的可靠密封。

防靜電結構

根據用戶要求，球閥可以設有防靜電結構。采用彈簧一柱塞式靜電引出裝置，使球體與閥體之間直接形成靜電通道（對于DN≤25的球閥）或通過閥桿使球體和閥體之間形成靜電通道（對于DN≥32的球閥）。從而可將球體與閥座開關過程中摩擦產生的靜電通過閥體引到大地，防止靜電火花可能引起的火災或爆炸等危險。

防火結構

當發生火災時，填料、閥座等非金屬將被燒壞，大量泄漏的介質可能會促使火勢蔓延、擴大，這時閥門的防火結構可阻擋介質大量泄漏。如圖，一旦閥座被燒壞，球體將直接與閥體上的金屬面接觸，從而阻止介質大量從燒損的閥座處泄漏。防火防靜電的機構設計符合API607、JB/T6899和BS6755等要求。

中部法蘭無外漏結構

閥體與左體的聯接部位是靠墊片密封，為防止由于火災、高溫或震動等因素引起的該處密封泄漏，特設計為閥體與左體金屬-金屬接觸，形成止口法蘭，保證無外漏。

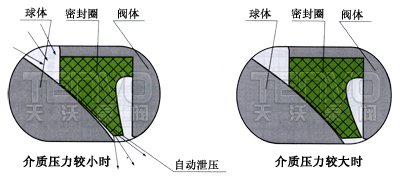

可靠的閥座密封結構

公司多年來的球閥制造經驗與國際先進技術的結合而設計的雙線密封結構，可自然泄壓閥座，能保證高、低壓和真空狀態下的可靠密封。當介質壓力運行在低壓區時，閥座密封圈與球體接觸面積較小，故有較大的密封比壓，確保閥座可靠密封，當介質壓力運行在較高位時，閥座密封圈與球體的接觸面積增大，故閥座密封圈能承受較大的介質推力而不會損壞。對于工作壓力很低的球閥，考慮到介質壓力不能確保閥座的可靠密封，而預緊力長期使用后會衰退，故對于低壓，超低壓或真空工況用球閥，采用板簧加載的閥座密封結構，確保球閥長期可靠的密封。中、高溫球閥的閥座密封結構，采用對位聚苯作為密封圈可用于300~C的溫度，而采用金屬密封耐高溫組合材料結構設計的球閥可用于更高的溫度。這種結構具有單向密封功能。
