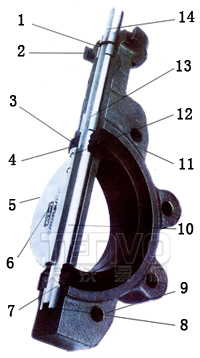

1、閥桿密封圈

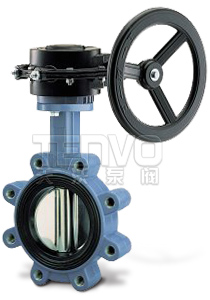

2、控制裝置法蘭:可以配用手柄、蝸輪蝸桿傳動、電動和氣動等各種控制裝置。
3、閥桿密封:密封座的閥桿孔與閥桿配合緊密并牢固地鑲嵌在閥座內、具有極好的密封性能,閥桿周圍無泄漏現象。
4、酚醛靠背閥座:具有不脫落、抗拉、防泄漏、更換方便等特點。
5、高精度閥板:閥板經拋光處理與閥座配合精度高,具有良好的密封性,閥桿處無泄漏現象。
6、閥板外形尺寸精確,截流后密封性好,閥板與閥座間無干涉現象,從而保證了操作力矩小,閥座使用壽命長等特點。
7、閥桿密封不易變形,從而避免了通常的閥桿泄漏現象,
8、軸向止推軸承:防止閥桿超載。
9、對中性能好;安裝方便省時。
10、整體閥桿結構:整體性好,便于控制閥板啟閉。
11、具有對夾和單夾型閥體,閥體上襯有各種材質的閥座,包括聚四氟乙烯。
12、錐型銷:精度高,將閥桿與閥板連接在一起后具有防振脫特點,并且易于更換。
13、潤滑青銅軸套:既起支承閥桿的作用又便于將閥桿脫離閥座。
14、連接鍵精度高、強度大:既適用于安裝操縱手柄又適用于各種控制裝置。
公稱通徑DN(mm) | 50(2″)~1000(40″) | 50(2″)~800(32″) | |
公稱壓力PN(MPa) | 1.0 | 1.6 | |
試驗壓力 | 殼體 |
1.5 |
2.4 |
密封 | 1.1 | 1.76 | |
適用溫度 | -15℃~+150℃ | ||
適用介質 | 淡水、污水、海水、空氣、蒸汽、各種油品、酸類、堿類、鹽類等 |
DN50(2″)~DN600(24″)
DN700(28″)~DN1000(40″)

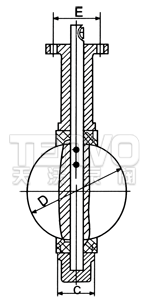

公稱通徑 DN |
尺寸(mm) | ||||||||||||||
A | B | C | D | L | H | D1 | n-Ф | K | E | n1-Ф1 | Ф2 | G | n2-M | ||
(mm) | (inch) | D7A1/37A1/67A1/97A1X-10/16 | |||||||||||||
50 | 2″ | 161 | 80 | 42 | 52.9 | 32 | 84.84 | 120 | 4-23 | 77 | 57.15 | 4-6.7 | 12.6 | 118 | - |
65 | 2-1/2″ | 175 | 89 | 44.7 | 64.5 | 32 | 96.2 | 136.2 | 4-26.5 | 77 | 57.15 | 4-6.7 | 12.6 | 137 | - |
80 | 3″ | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8-18 | 77 | 57.15 | 4-6.7 | 12.6 | 143 | - |
100 | 4″ | 200 | 114 | 52.1 | 104 | 32 | 70.80 | 185 | 4-24.5 | 92 | 69.85 | 4-10.3 | 15.77 | 156 | - |
125 | 5″ | 213 | 127 | 54.4 | 123.3 | 32 | 82.28 | 215 | 4-23 | 92 | 69.85 | 4-10.3 | 18.92 | 190 | - |
150 | 6″ | 226 | 139 | 55.8 | 155.6 | 32 | 91.08 | 238 | 4-25 | 92 | 69.85 | 4-10.3 | 18.92 | 212 | - |
200 | 8″ | 260 | 175 | 60.6 | 202.5 | 45 | 112.89/76.35 | 295 | 4-25/4-23 | 115 | 88.9 | 4-14.3 | 22.1 | 268 | - |
250 | 10″ | 292 | 203 | 65.6 | 250.5 | 45 | 92.40 | 357 | 4-29 | 115 | 88.9 | 4-14.3 | 28.45 | 325 | - |
300 | 12″ | 337 | 242 | 76.9 | 301.6 | 45 | 105.34 | 407 | 4-29 | 140 | 107.95 | 4-14.3 | 32.6 | 403 | - |
350 | 14″ | 368 | 267 | 76.5 | 333.3 | 45 | 91.11 | 467 | 4-30 | 140 | 107.95 | 4-14.3 | 31.6 | 436 | - |
400 | 16″ | 400 | 309 | 86.5 | 389.6 | 51.2/72 | 100.47/102.42 | 515/525 | 4-26/4-30 | 197 | 158.75 | 4-20.6 | 33.15 | 488 | - |
450 | 18″ | 422 | 328 | 105.6 | 440.51 | 51.2/72 | 88.39/91.51 | 565/585 | 4-26/4-30 | 197 | 157.75 | 4-20.6 | 38 | 539 | - |
500 | 20″ | 480 | 361 | 131.8 | 491.6 | 64.2/82 | 96.99/101.68 | 620/650 | 4-26/4-33 | 197 | 158.75 | 4-20.6 | 41.15 | 593 | - |
600 | 24″ | 562 | 459 | 152 | 592.5 | 70.2/82 | 113.42/120.46 | 725/770 | 20-30/20-36 | 276 | 215.9 | 4-22.2 | 50.65 | 816 | - |
700 | 28″ | 624 | 520 | 163 | 695 | 66/82 | 109.65 | 840 | 24-30/20-36 | 300 | 254 | 8-18 | 55/63.35 | 895 | 4-M33 |
800 | 32″ | 672 | 591 | 188 | 794.7 | 66/82 | 124 | 950 | 24-33/24-39 | 300 | 254 | 8-18 | 55/63.35 | 1015 | - |
900 | 36″ | 720 | 656 | 203 | 864.7 | 118 | 117.57 | 1050 | 24-33 | 300 | 254 | 8-18 | 75 | 1115 | 4-M30 |
1000 | 40″ | 800 | 721 | 216 | 965 | 142 | 129.89 | 1160 | 24-36 | 300 | 254 | 8-18 | 85 | 1230 | 4-M33 |
表中每格有兩個尺寸的分別表示PN10/PN16兩種壓力級的尺寸。

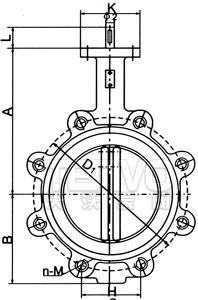

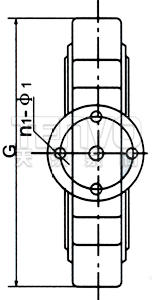

公稱通徑DN | 尺寸(mm) | |||||||||||||
A | B | C | D | L | H | D1 | n-Ф | K | E | n1-Ф1 | Ф2 | G | ||
(mm) | (inch) | LTD71/371/671/971X-10/16 | ||||||||||||
50 | 2 | 161 | 80 | 42 | 52.9 | 32 | 88.38 | 125 | 4-M16 | 77 | 57.15 | 4-6.7 | 12.6 | 118 |
65 | 2-1/2 | 175 | 89 | 44.7 | 64.5 | 32 | 102.54 | 145 | 4-M16 | 77 | 57.15 | 4-6.7 | 12.6 | 137 |
80 | 3 | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8-M16 | 77 | 57.15 | 4-6.7 | 12.6 | 178 |
100 | 4 | 200 | 114 | 52.1 | 104 | 32 | 68.88 | 180 | 8-M16 | 92 | 69.85 | 4-10.3 | 15.77 | 206 |
125 | 5 | 213 | 127 | 54.4 | 123.3 | 32 | 80.36 | 210 | 8-M16 | 92 | 69.85 | 4-10.3 | 18.92 | 238 |
150 | 6 | 226 | 139 | 55.8 | 155.6 | 32 | 91.84 | 240 | 8-M20 | 92 | 69.85 | 4-10.3 | 18.92 | 266 |
200 | 8 | 260 | 175 | 60.6 | 202.5 | 45 | 112.89/76.35 | 295 | 8-M20/12-M24 | 115 | 88.9 | 4-14.3 | 22.1 | 329 |
250 | 10 | 292 | 203 | 65.6 | 250.5 | 45 | 90.59/91.88 | 350/355 | 12-M20/12-M24 | 115 | 88.9 | 4-14.3 | 28.45 | 393 |
300 | 12 | 337 | 242 | 76.9 | 301.6 | 45 | 103.52/106.12 | 400/410 | 12-M20/12-M24 | 140 | 107.95 | 4-14.3 | 31.6 | 462 |
350 | 14 | 368 | 267 | 76.5 | 333.3 | 45 | 89.74/91.69 | 460/470 | 16-M20/16M24 | 140 | 107.95 | 4-14.3 | 31.6 | 515 |
400 | 16 | 400 | 309 | 86.5 | 389.6 | 51.2/72 | 100.48/102.42 | 515/525 | 16-M24/16-M27 | 197 | 158.75 | 4-20.6 | 33.15 | 579 |
450 | 18 | 422 | 328 | 105.6 | 440.51 | 51.2/72 | 88.38/91.51 | 565/585 | 20-M24/20-M27 | 197 | 158.75 | 4-20.6 | 38 | 627 |
500 | 20 | 480 | 361 | 131.8 | 491.6 | 64.2/82 | 96.99/101.68 | 620/650 | 20-M24/20-M30 | 197 | 156.25 | 4-20.6 | 41.15 | 696 |
600 | 24 | 562 | 459 | 152 | 592.5 | 70.2/82 | 113.42/120.46 | 725/770 | 20-M27/20-M33 | 276 | 215.9 | 4-22.2 | 50.56 | 821 |
表中每格有兩個尺寸的分別表示PN10/PN16兩種壓力級的尺寸。
由于對夾蝶閥自身不帶法蘭,閥體長度很短,靠管道上的法蘭對夾安裝,一般使用的螺栓都較長,而此時用雙頭螺栓有以下好處:1、穿孔不受方向現在,2、兩個螺母調整松緊和余量比較精確和方便。
