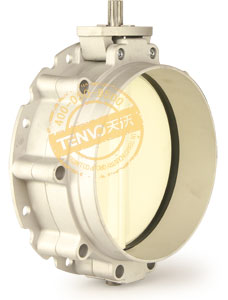

單法蘭粉體蝶閥

型號: V1FS

V1FS單法蘭粉體專用蝶閥由兩個采用重力澆鑄而成的半閥體組成，半閥體為鋁合金材料，旋轉蝶板采用高分子材料制作，具有良好的密封性。V1FS單法蘭粉體專用蝶閥帶有頂部法蘭及折邊部件，適用于連接柔性套管。

單法蘭粉體專用蝶閥主要用于開關料箱，料斗以及裝有粉狀或是顆粒狀物料的筒倉。可應用于所有粉狀及顆粒物料的處理，閥門利用物料自身重力進行截流以及氣動傳輸干性物料。可以安裝在料斗、料箱、筒倉、螺旋或其他類型的輸送機的下方，以及連接氣動輸送管道。由于此閥門的特殊結構以及工程材料的運用，它始終是一個非常經濟且極高效的選擇。

特點總結：

粉體專用顆粒狀物專用耐磨適用于連接柔性套管

VFS-S系列:閥體采用輕巧的高壓鑄鋁合金制成，蝶板采用內置鋼板外覆耐磨高分子材料，與耐磨橡膠密封圈形成的軟性密封結構使其非常適合各種粉體、顆粒物料的應用場合，特別是對于磨損性強的物料。

VFS-GB系列:閥體采用輕巧的高壓鑄鋁合金制成，蝶板材質為球墨鑄鐵，與耐磨橡膠密封圈形成的密封結構非常適合各種粉體、顆粒物料的應用場合，特別是對于磨損性強的物料。

VFS-A系列:閥體采用輕巧的高壓鑄鋁合金制成，蝶板材質為304/316等不銹鋼，密封圈可以有多種材質可以選擇：耐高溫硅橡膠、耐酸堿橡膠、EPDM等，滿足不同工況的要求。

VFS-AI系列:食品級粉體專用蝴蝶閥，采用整體式食品級橡膠密封圈，可以完全避免物料與鑄鋁合金閥體相接觸。蝶板材料采用304/316等不銹鋼。

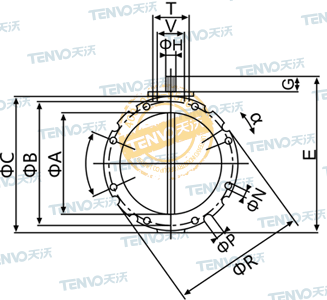

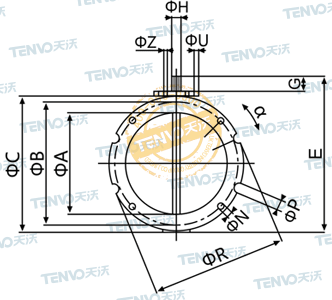

V1FS單法蘭粉體專用蝶閥-外形尺寸

TYPE	ΦA	ΦB	ΦC	ΦD	E	F	G	ΦH DIN5482	N	P	ΦR	α	S	T	U	V	Z	kg
V1FS 100	95	180	220	105	250	115	35	22×19	N°4×Φ14	N°4×Φ20	220	22°30	40	80	M12	50	M10	4
V1FS 150	150	200	228	163	290	115	35	22×19	N°4×Φ14	N°4×Φ20	228	22°30	40	80	M12	50	M10	5
V1FS 200	200	250	278	213	340	115	35	22×19	N°4×Φ14	N°4×Φ20	278	22°30	40	80	M12	50	M10	6.5
V1FS 250	250	300	328	263	390	115	35	22×19	N°8×Φ14	N°8×Φ20	325	11°15	40	80	M12	50	M10	8
V1FS 300	300	350	378	313	440	115	35	22×19	N°8×Φ14	N°16×Φ20	375	5°41	40	80	M12	50	M10	10
V1FS 350	350	400	440	363	530	123	50	28×25	N°8×Φ14	N°8×Φ20	440	10°	40	80	M12	-	-	16
V1FS 400	400	470	530	413	580	123	50	28×25	N°8×Φ14	N°16×Φ20	530	4°30	40	80	M12	-	-	20.5
