Q341F手動法蘭球閥

手動法蘭球閥

型號: Q341F、Q341H

Q341F/H蝸輪手動法蘭球閥主要有蝸輪裝置、閥體、閥芯、閥座、閥桿等部件組成，密封形式主要有軟密封和金屬硬密封，其中常溫型（120℃以下）采用PTFE材料，而120℃到300℃區間的管路則采用對位聚苯或金屬硬密封。一般情況下，大口徑手動法蘭球閥都采用蝸輪傳動，操作力矩小，更輕更省力。廣泛應用于石油、化工、冶金、輕工、造紙等行業。

特點總結：

小于200口徑一般采用手柄操作250口徑以上常見蝸輪傳動固定球閥采用蝸輪比較常見

氣動法蘭球閥

相同:閥門結構

不同:采用氣動執行器

電動法蘭球閥

相同:閥門結構

不同:采用電動執機構

不銹鋼法蘭球閥

相同:閥門結構

不同:

Q341型蝸輪手動法蘭球閥–零件材料表

零件名稱 材質
碳鋼 不銹鋼
GB ASTM GB ASTM
閥體、閥蓋 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti		 A351-CF8
A351-CF8M
A351-CF3
A351-CF3M
球體 2Cr13
1Cr18Ni9		 A276-304
閥桿 2Cr13 276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti		 A276-304；A276-304L
A276-316；A276-316L
密封圈 PTFE/尼龍/填充F4/碳纖維/2Cr13+STL
填料、墊片 PTFE/石棉盤根/柔性石墨
螺母 35 A105-1035 不銹鋼
雙頭螺栓 35CrMoA A193-B7 不銹鋼
蝸輪手動法蘭球閥

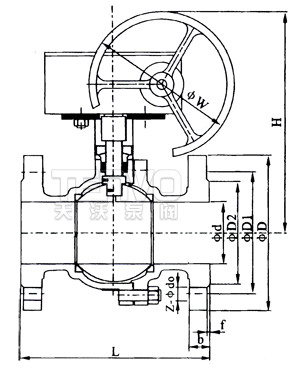

Q41型不銹鋼法蘭球閥–外形尺寸

壓力級 公稱通徑DN L d D D1 D2 D3 b f Z-Φdo W H
PN16 15 130 14 95 65 45 - 14 2 4-14 - -
20 140 19 105 75 55 - 14 2 4-14 - -
25 150 25 115 85 65 - 14 2 4-14 - -
32 165 32 135 100 78 - 16 2 4-18 - -
40 180 38 145 110 85 - 16 3 4-18 - -
50 200 51 160 125 100 - 16 3 4-18 - -
65 220 64 180 145 120 - 18 3 4-18 - -
80 250 76 195 160 135 - 20 3 8-18 - -
100 280 102 215 180 155 - 20 3 8-18 305 380
125 320 127 245 210 185 - 22 3 8-18 305 405
150 360 152 280 240 210 - 24 3 8-23 305 460
200 400 203 335 295 265 - 26 3 12-23 305 550
PN25 15 130 14 95 65 45 - 16 2 4-14 - -
20 140 19 105 75 55 - 16 2 4-14 - -
25 150 25 115 85 65 - 16 2 4-14 - -
32 165 32 135 100 78 - 18 2 4-18 - -
40 180 38 145 110 85 - 18 3 4-18 - -
50 200 51 160 125 100 - 20 3 4-18 - -
65 220 64 180 145 120 - 22 3 8-18 - -
80 250 76 195 160 135 - 22 3 8-18 - -
100 320 102 230 190 160 - 24 3 8-23 305 380
125 360 127 270 220 188 - 28 3 8-25 305 405
150 400 152 300 250 218 - 30 3 8-25 305 460
200 550 203 360 310 278 - 34 3 12-25 305 550
PN40 15 130 14 95 65 45 40 16 2 4-14 - -
20 140 19 105 75 55 51 16 2 4-14 - -
25 150 25 115 85 65 58 16 2 4-14 - -
32 180 32 135 100 78 66 18 2 4-18 - -
40 200 38 145 110 85 76 18 3 4-18 - -
50 220 51 160 125 100 88 20 3 4-18 - -
65 250 64 180 145 120 110 22 3 8-18 - -
80 280 76 195 160 135 121 22 3 8-18 305 330
100 320 102 230 190 160 150 24 3 8-23 305 380
125 400 127 270 220 188 176 28 3 8-25 305 420
150 400 152 300 250 218 204 30 3 8-25 305 480
200 550 203 375 320 282 260 38 3 12-30 400 560
PN63 15 140 14 105 75 55 40 18 2 4-14 - -
20 152 19 125 90 68 51 20 2 4-18 - -
25 165 25 135 100 78 58 22 2 4-18 - -
32 178 32 150 110 82 66 24 2 4-23 - -
40 190 38 165 125 95 76 24 3 4-23 - -
50 216 51 175 135 105 88 26 3 4-23 - -
65 241 64 200 160 130 110 28 3 8-23 - -
80 283 76 210 170 140 121 30 3 8-23 305 390
100 305 102 250 200 168 150 32 3 8-25 305 440
PN100 15 165 14 105 75 55 40 20 2 4-14 - -
20 190 19 125 90 68 51 22 2 4-18 - -
25 216 25 135 100 78 58 24 2 4-18 - -
32 229 32 150 110 82 66 24 2 4-23 - -
40 241 38 165 125 95 76 26 3 4-23 - -
50 292 51 195 145 112 88 28 3 4-25 - -
65 330 64 220 170 138 110 32 3 8-25 - -
80 356 76 230 180 148 121 34 3 8-25 305 390
100 432 102 265 210 172 150 38 3 8-30 305 440
