Y型三通球閥的工作形式和安裝形式

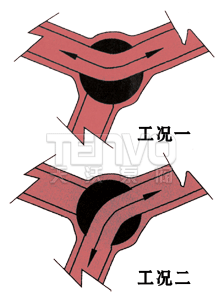

Y型三通球閥流道形式為“Y”型，閥座為三面閥座，有效實現從工況1至工況2的轉換，主要用于Y型管路流向的切換。

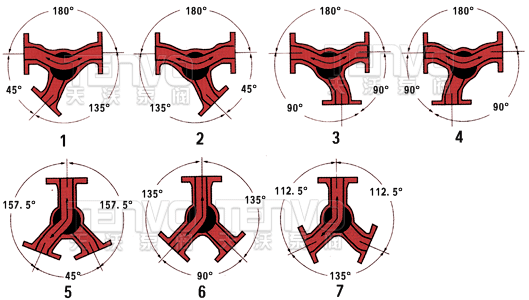

Y型三通球閥的安裝形式多樣，可根據管路的布局選擇不同的外形進行安裝。

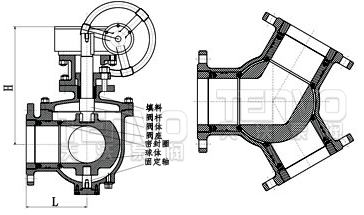

Y型三通球閥–外形尺寸
| 公稱通徑DN | L | H |
| 15 | 75 | 90 |
| 20 | 75 | 90 |
| 25 | 90 | 102 |
| 32 | 100 | 115 |
| 40 | 110 | 135 |
| 50 | 120 | 140 |
| 65 | 130 | 155 |
| 80 | 140 | 185 |
| 100 | 160 | 210 |
| 125 | 190 | 275 |
| 150 | 220 | 305 |
| 200 | 275 | 335 |
