T型三通球閥流向原理
T型三通球閥適用于介質的分流、合流或流向切換，可以使三個通道互相連通或使其中兩個通道連通，流向圖中1和4兩種工況可選用兩閥座T型結構，2和3兩種工況必須選用四閥座T型結構，其余工況也可選用四閥座結構，在選購時必須注明。
T型三通球閥–外形尺寸
| 公稱壓力或壓力級 | 主要尺寸 | 公稱通徑 | |||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
| PN1.6MPa | L | 150 | 150 | 180 | 200 | 220 | 240 | 260 | 280 | 320 | 80 | 440 | 550 |
| PN2.5MPa | L1 | 75 | 75 | 90 | 100 | 110 | 120 | 130 | 140 | 160 | 190 | 220 | 275 |
| PN4.0MPa | H | 90 | 90 | 102 | 115 | 135 | 140 | 155 | 185 | 210 | 275 | 305 | 335 |
| CLASS150 | W | 140 | 140 | 155 | 250 | 250 | 350 | 350 | 420 | 700 | 1000 | 1300 | 1800 |

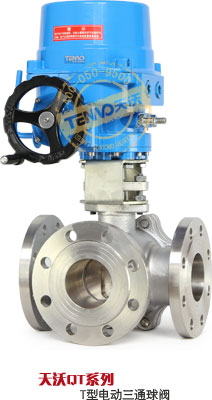

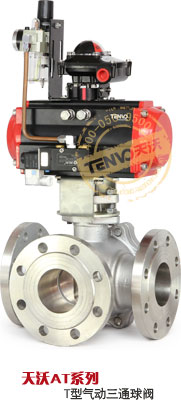

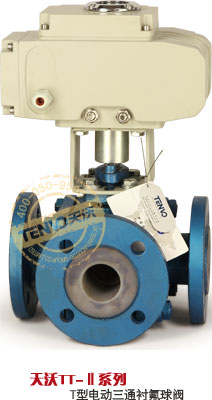

其它類型T型三通球閥實物展示
T型三通球閥與電動、氣動執行器配套，廣泛應用于管路的控制系統，更多詳情瀏覽：電動三通球閥|氣動三通球閥產品頁面。
