L型三通球閥

L型三通球閥

型號: Q44F、Q44H

L型三通球閥采用兩閥座密封結構，外形美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。

特點總結：

只有一種切換模式側裝結構軟密封或硬密封可裝配氣動或電動執行器

T型三通球閥

相同:三通球閥

不同:多種切換模式

Y型三通球閥

相同:三通球閥

不同:通道角度大于90°

上裝式三通球閥

相同:三通球閥

不同:上裝式結構

L型三通球閥流向圖

L型三通球閥采用2面閥座，受力平衡，保證閉止通道的可靠密封，主要用于流路的換向。

L型三通球閥–主要部件材質

序號 零件名稱 主要采用材質
1 閥體 A216 WCB A351 CF8
2 閥蓋 A216 WCB A351 CF8
3 螺母 A194 2H A194 8
4 螺栓 A193 B7 A193 B8
5 墊片 PTFE/PPL PTFE/PPL
6 球體 WCB+HCr A351 CF8
7 密封圈 PTFE/PPL PTFE/PPL
8 墊片 PTFE/PPL PTFE/PPL
9 閥桿 A182 F6a A182 F304
10 填料 PTFE/PPL PTFE/PPL
11 填料壓蓋 A216 WCB A351 CF8
12 手柄 WCB WCB+Hzn

L型三通球閥–外形尺寸

L型三通球閥實物圖

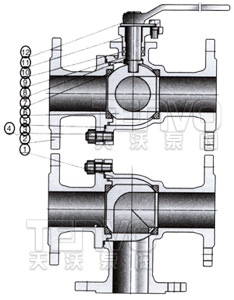

L型三通球閥結構圖
公稱壓力或壓力級 主要尺寸 公稱通徑
15 20 25 32 40 50 65 80 100 125 150 200
PN1.6MPa L 150 150 180 200 220 240 260 280 320 80 440 550
PN2.5MPa L1 75 75 90 100 110 120 130 140 160 190 220 275
PN4.0MPa H 90 90 102 115 135 140 155 185 210 275 305 335
CLASS150 W 140 140 155 250 250 350 350 420 700 1000 1300 1800

其它類型L型三通球閥實物展示

L型三通球閥與電動、氣動執行器配套，廣泛應用于管路的控制系統，更多詳情瀏覽：電動三通球閥|氣動三通球閥產品頁面。

TT系列電動L型三通球閥

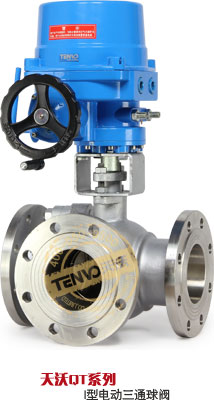

QT系列電動L型三通球閥
AT系列氣動L型三通球閥
