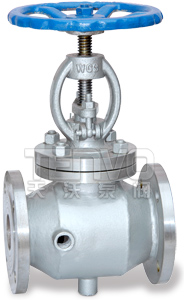

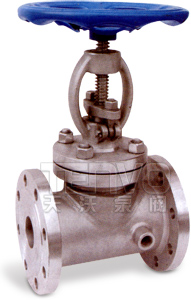

J41H直通式國標法蘭截止閥的進出口通道在同一方向上，呈180°。這種結果形式使流動狀態的破壞程度相對較小，因此通過閥門的壓力損失也相應減少。雖然進出口連接是在一條直線上，但其流體必須有90°轉彎，方可通過閥座，然后再轉90°才能返回到原來的方向，因此，流量損失要高于閘閥，但密封更好。由于其內部通道結構，直通式法蘭截止閥不能用桿狀物來清潔，也不適用于固體或污水的輸送。

特點總結：

最常見的截止閥流阻大最大口徑DN350鑄鋼/不銹鋼材質

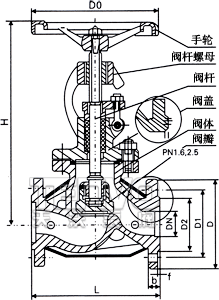

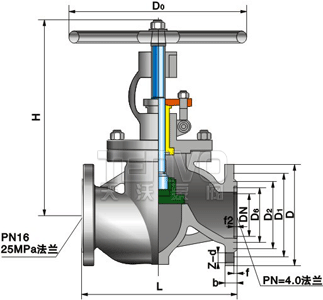

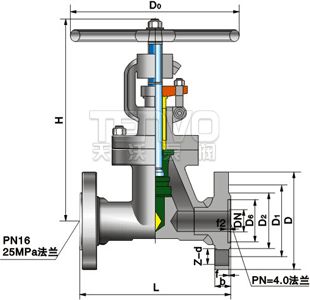

J41H直通式法蘭截止閥–標準規范

設計與制造	結構長度	壓力、溫度等級	連接法蘭	試驗與檢驗
GB12235	GB12221	GB9131、JB/T74、HG20604	JB/T74～90、GB9113、HG20592～20635	JB/T9092～1999、GB13927

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	尺寸（mm）
		L	D	D1	D2	D6	D8	b-f	f2	Z-d	H	D0
1.6	10	130	90	60	40	-	-	14-2	-	4-14	198	120
	15	130	95	65	45	-	-	16-2	-	4-14	218	120
	20	150	105	75	55	-	-	16-2	-	4-14	258	140
	25	160	115	85	65	-	-	16-2	-	4-14	275	160
	32	180	135	100	78	-	-	18-2	-	4-18	280	180
	40	200	145	110	85	-	-	18-3	-	4-18	330	200
	50	230	160	125	100	-	-	18-3	-	4-18	350	240
	65	290	180	145	120	-	-	18-3	-	4-18	400	280
	80	310	195	160	135	-	-	20-3	-	8-18	355	280
	100	350	215	180	155	-	-	22-3	-	8-18	415	320
	125	400	245	210	185	-	-	24-3	-	8-18	460	360
	150	480	280	240	210	-	-	24-3	-	8-23	510	400
	200	600	335	295	265	-	-	26-3	-	12-23	710	400
	250	650	405	355	320	-	-	30-3	-	12-25	786	450
	300	750	460	410	375	-	-	30-4	-	12-25	925	500
2.5	10	130	90	60	40	-	-	16-2	-	4-14	198	120
	15	130	95	65	45	-	-	16-2	-	4-14	218	120
	20	150	105	75	55	-	-	16-2	-	4-14	258	140
	25	160	115	85	65	-	-	16-2	-	4-14	275	160
	32	180	135	100	78	-	-	18-2	-	4-18	280	180
	40	200	145	110	85	-	-	18-3	-	4-18	330	200
	50	230	160	125	100	-	-	20-3	-	4-18	350	240
	65	290	180	145	125	-	-	22-3	-	8-18	400	280
	80	310	195	160	145	-	-	22-3	-	8-18	355	280
	100	350	230	190	160	-	-	24-3	-	8-23	415	320
	125	400	270	220	188	-	-	28-3	-	8-25	460	360
	150	480	300	250	218	-	-	30-3	-	8-25	510	400
	200	600	360	310	278	-	-	34-3	-	12-25	710	400
	250	650	425	370	332	-	-	36-3	-	12-30	786	450
	300	750	485	430	390	-	-	40-4	-	12-30	925	500
4.0	10	130	90	60	40	35	-	16-2	4	4-14	198	120
	15	130	95	65	45	40	-	16-2	4	4-14	233	120
	20	150	105	75	55	51	-	16-2	4	4-14	275	140
	25	160	115	85	65	58	-	16-2	4	4-14	285	160
	32	180	135	100	78	66	-	18-2	4	4-18	302	180
	40	200	145	110	85	76	-	18-3	4	4-18	355	200
	50	230	160	125	100	88	-	20-3	4	4-18	373	240
	65	290	180	145	125	110	-	22-3	4	8-18	408	280
	80	310	195	160	145	121	-	22-3	4	8-18	436	320
	100	350	230	190	160	150	-	24-3	4.5	8-23	480	360
	125	400	270	220	188	176	-	28-3	4.5	8-25	558	400
	150	480	300	250	218	204	-	30-3	4.5	8-25	611	400
	200	600	375	320	282	260	-	38-3	4.5	12-30	720	400
6.4	10	170	100	70	50	35	-	18-2	4	4-14	198	120
	15	170	105	75	55	41	-	18-2	4	4-14	195	140
	20	190	125	90	68	51	-	20-2	4	4-18	228	160
	25	210	135	100	78	58	-	22-2	4	4-18	275	180
	32	230	150	110	82	66	-	24-2	4	4-23	325	200
	40	260	165	125	95	76	-	24-3	4	4-23	360	240
	50	300	175	135	105	88	-	26-3	4	8-23	410	280
	65	340	200	160	130	110	-	28-3	4	8-23	450	320
	80	380	210	170	140	121	-	30-3	4	8-23	485	360
	100	430	240	200	168	150	-	32-3	4.5	8-25	537	400
	125	500	250	240	202	176	-	36-3	4.5	8-30	631	400
	150	550	340	280	240	204	-	38-3	4.5	8-34	646	450
	200	650	405	345	300	260	-	44-3	4.5	12-34	813	500
10.0	10	170	100	70	50	-	35	20-3	-	4-14	198	120
	15	170	105	75	55	-	40	20-2	-	4-14	202	140
	20	190	125	90	68	-	51	22-2	-	4-18	228	160
	25	210	135	100	78	-	58	24-2	-	4-18	250	180
	32	230	150	110	82	-	66	24-2	-	4-23	326	220
	40	260	165	125	95	-	76	26-3	-	4-23	359	240
	50	300	195	145	112	-	88	28-3	-	4-25	414	280
	65	340	220	170	138	-	110	32-3	-	8-25	434	320
	80	380	230	180	148	-	121	34-3	-	8-25	547	400
	100	430	265	210	172	-	150	38-3	-	8-25	621	450
	125	500	310	250	210	-	176	42-3	-	8-34	732	450
	150	550	350	290	250	-	204	46-3	-	12-34	840	500
	200	650	430	360	312	-	260	54-3	-	12-41	925	550
16.0	15	170	105	75	52	-	40	24-2	-	4-18	148	140
	20	190	130	90	62	-	51	26-2	-	4-23	156	160
	25	210	140	100	72	-	58	28-2	-	4-23	175	180
	32	230	155	110	85	-	66	30-2	-	4-25	200	200
	40	260	170	125	92	-	76	32-3	-	4-27	231	240
	50	300	195	145	132	-	88	36-3	-	8-25	262	250
	65	340	220	170	152	-	110	44-3	-	8-30	303	320
	80	380	230	180	168	-	121	46-3	-	8-30	341	400
	100	430	265	210	200	-	150	48-3	-	8-34	485	450

J41H直通式法蘭截止閥–結構優勢與特點

1、產品設計制造按國家標準GB12235，結構合理，密封可靠，性能優良，造型美觀。

2、閥瓣、閥座密封面用鐵基合金堆焊或司太立(stellite)鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。

3、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。

4、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要和用戶要求。

5、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

6、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，填料更換可在不停機情況下進行方便快捷不影響系統運行。

J41H直通式法蘭截止閥–主要零件材料

零件名稱	材料牌號
閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr8Ni12Mo2Ti	ZGCr5Mo
閥蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr8Ni12Mo2Ti	ZGCr5Mo
支架	WCB	ZG1Cr18Ni9Ti	ZG1Cr8Ni12Mo2Ti	ZGCr5Mo
閥瓣	2Cr13	304	316	Cr5Mo
閥桿	2Cr13	304	316	25Cr12MoV
閥座	25	304	316	304
密封環、墊片	304、包覆墊
填料	增強柔性石墨

法蘭截止閥型號J41H 和 J41T的區別?

在閥體材質相同的情況下，J41H表示該閥采用合金鋼密封面，J41T表示密封面采用銅合金。但是，這兩個型號的混淆基本都存在于鑄鐵閥體，因為碳鋼或不銹鋼閥體都采用的是合金鋼或硬質合金密封。而鑄鐵閥體大都情況采用銅合金密封，很多廠家沒有生產合金鋼的鑄鐵法蘭閘閥，更有無良廠家直接以J41T代替J41H賣給客戶，因為該兩款產品存在一定的差價，J41H直通式截止閥要貴于J41T直通式截止閥。

J44H角式截止閥的進出口通道不在同一方向上而成90°直角，流體通過閥門時會改變流體方向，因此會產生一定的壓力降。角式截止閥的最大優點是可以把閥門安裝在管路系統的拐角處，這樣既節約了90°彎頭，又便于操作。因此，這類閥門最適合在化肥廠的合成氨生產系統中和制冷系統中采用。如J44H-160、J44H-320、L44H-160、L44H-320就完全是為合成氨生產系統而設計的。

特點總結：

進出口成90°直角最大壓力32.0MPa化肥廠應用廣泛

J44H角式截止閥-主要結構尺寸

型號	公稱通徑 DN（mm）	結構尺寸（mm）
		L	H	D0
J44H/Y-40	32	90	307	160
	40	100	340	200
	50	115	380	200
J44H/Y-100	32	115	332	200
	40	130	385	240
	50	150	445	280
J44H/Y-160	3	60	70	150
	6	60	91	150
	10	90	162	200
	15	105	162	200
	25	120	212	300
	32	135	224	300
	40	165	278	500
	50	190	305	650
	65	215	490	650
	80	260	590	720
	100	290	685	850
	125	320	775	865
J44H/Y-250	3	60	81	110
	6	60	100	150
	10	90	210	200
	15	105	220	200
	25	120	275	300
	32	135	283	300
	40	165	325	350
	50	195	404	400
	65	215	442	650
	80	260	595	850
	100	290	692	850
	125	320	825	1000
J44H/Y-320	3	60	81	110
	6	60	100	150
	10	90	210	200
	15	105	220	200
	25	120	275	300
	32	135	283	300
	40	165	325	350
	50	195	404	400
	65	215	442	650
	80	260	595	850
	100	290	692	850
	125	320	825	1000

尿素項目中 為什么用角式截止閥？

尿素合成塔壓力大，大都是10.0MPa以上高壓，用角式截止閥防止回流。

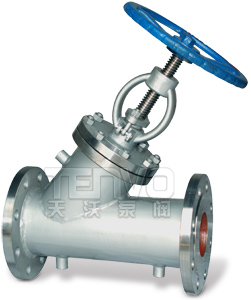

J45H直流式Y型截止閥有時也被稱為斜式截止閥，它是直通式和角式的中間狀態，閥桿和通道成一定的角度，其閥座密封面與進出口通道也有一定的角度，流道就變成的而且流量損失減少。Y型截止閥在一般條件下比角式受歡迎，大量用于蒸汽，雖然固體輸送能力得到改善，天沃大量的應用表明，輸送固體介質需要謹慎。

J45H直流式截止閥使流體幾乎不改變流動方向，在截止閥中流阻最小。閥座和閥瓣密封面可堆焊硬質合金，使整個閥門更耐沖刷和腐蝕，非常適合于氧化鋁生產工藝流程中的管路控制。

特點總結：

Y型結構流阻最小的截止閥不適合固體介質輸送鑄鋼/不銹鋼材質

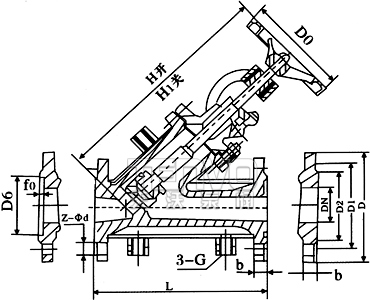

J45H/Y直流式Y型截止閥-主要結構尺寸

J61Y高溫高壓電站焊接截止閥適用于PN10.0～32.0MPa及P54 100V～P57 170V，工作溫度≤540℃（其中P57 170V工作溫度為570℃）的石油、化工、水力、火電站等各種系統的管路上，切斷或接通管理介質，適用介質為：水、油品、蒸汽等。

特點總結：

對焊連接鍛鋼閥體面密封或線密封可選最高壓力32.0MPa最高溫度570℃

高溫高壓電站焊接截止閥–型號

對接焊端	產品型號
GB1224、ANSI B 16.25	J61Y-160	J61Y-P54 100V
	J61Y-200	J61Y-P54 140V
	J61Y-250	J61Y-P54 170V
	J61Y-320	J61Y-P57 170V
錐齒輪傳動電站截止閥	在型號“J”后插入“5”，示例J561Y-250
電動高溫高壓截止閥	在型號“J”后插入“9”，示例J961Y-170V

高溫高壓電站焊接截止閥–執行標準

設計與制造	結構長度	壓力與溫度	試驗與檢驗	焊接坡口
E101、JB/T3595、DL/T531	E101、DL/T531、GB/T15188.1	E101、JB/T3595	E101、JB/T3595	JB/T3595 78DG或用戶提供

型號	公稱通徑 DN（mm）	尺寸（mm）
		d	L	H	D0
J61Y-200	50	55	350	497	320
	100	109	600	806	640
J61Y-250	10	10	110	230	140
	20	19	150	272	180
	25	22	180	308	240
	32	26	180	308	240
	40	36	250	493	320
	50	42	250	493	320
	65	56	340	775	460
	80	64	390	848	510
	100	84	480	910	560
J61Y-P54 100V	10	12	110	170	160
	20	23	150	270	200
	25	27	180	270	200
	32	32	180	365	240
	40	36	250	493	320
	50	45	350	580	320
	65	57.6	430	602	360
	80	74	470	660	500
	100	84	480	910	560
J61Y-320 J61Y-P54 140V	10	10	110	230	140
	20	19	150	272	180
	25	22	180	308	240
	32	26	180	308	240
	40	36	250	493	320
	50	42	250	493	320
	65	60	470	895	560
	80	80	570	1085	700
	100	96	660	1045	700
J61Y-P57 170V	10	10	110	230	140
	20	19	150	272	180
	25	22	180	308	240
	32	26	180	308	240
	40	36	250	493	320
	50	42	250	493	320
	65	60	762	1155	610
	80	74	864	1315	900
	100	88	965	1475	900

高溫高壓電站焊接截止閥–優勢與特點

1、符合GB、JB、ANSI、API、JIS、BS、DIN等國內外先進標準，結構合理、密封可靠、性能良好、造型美觀。

2、材料品種齊全、填料、墊片可根據用戶不同要求合理選配，能適用于各種壓力、溫度及介質工況，高溫閥門耐壓部件選用優質耐熱合金鋼制造，密封面采用司太立(stellite)鈷基硬質合金，安全可靠，性能穩定，使用壽命長。

3、閥體閥蓋結構設計合理，壁厚經嚴格控制及檢測符合國家標準要求，強度高、耐性好、流阻小。

4、高壓截止閥中腔采用壓力自緊式密封結構，內腔壓力越高，密封性能越好。

5、閥桿采用耐熱合金鋼，經調質及表面氮化處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。

6、倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠。填料更換可在不停機的情況下進行，方便快捷不影響系統運行。

7、電動截止閥閥桿螺母與支架部位設置滾珠軸承，轉動力矩小、啟閉輕松。

8、根據用戶或工程要求合理選擇連接形式，多種操作方式可滿足不同的使用要求。

9、電動截止閥采用SMC及DZW系列閥門電動裝置，具有殼體小，重量輕，功能全，可與程控電腦配套使用等特點。

1O、以滿足用戶要求為宗旨，價格低，交貨快、服務周到。

高溫高壓電站焊接截止閥–壓力試驗及性能規范

公稱壓力 （MPa）	試驗壓力（MPa）			工作壓力（MPa）			適用溫度（℃）					適用介質
	殼體強度（水）	密封（水）	密封（氣）	P54	P55	P57	WCB	WC1	C5	WC6	WC9
10.0	15	11	0.5-0.7	-	-	-	≤425	≤450	≤550	≤540	≤570	水、蒸汽、油品
16.0	24	18		-	-	-
20.0	30	22		-	-	-
25.0	38	28		-	-	-
32.0	48	36		-	-	-
P54/100V	30	22	0.5-0.7	10	-	-	P54型號適用溫度為：≤540℃					水、蒸汽
P54/140V	38	28		14	-	-
P54/170V	48	36		17	-	-
P55/100V	38	22		-	10	-	P55型號適用溫度為：≤550℃
P55/140V	48	28		-	14	-
P55/170V	53	36		-	17	-
P57/100V	48	22		-	-	10	P57型號適用溫度為：≤570℃
P57/140V	55	28		-	-	14
P57/170V	60	36		-	-	17

TENVO鍛鋼截止閥按美國石油協會標準API602進行設計，閥體和閥蓋為碳鋼不銹鋼鍛造而成，閥體和閥蓋連接有螺栓聯接、螺紋聯接加焊接，有上螺紋閥桿和下螺紋閥桿之分，密封副材料為Cr13鋼、不銹鋼對STL硬質合金，填料為柔性石墨或聚四氟乙烯，連接方式有法蘭、螺紋、焊接，壓力等級為CL800～CL1500，公稱尺寸為1/4～2-1/2in。

鍛鋼截止閥廣泛應用于石油、電力、化工等部門的裝置和管路上，工作介質為蒸汽、油品、腐蝕性介質。

特點總結：

鍛鋼閥體焊接或法蘭連接最大口徑DN50最大壓力1500Lb

螺紋/承插焊鍛鋼截止閥

對接焊/法蘭鍛鋼截止閥

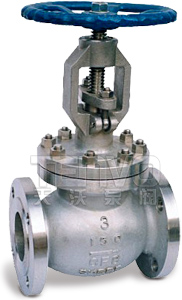

天沃出品的美標截止閥符合美國國家標準學會（ANSI）標準和美國石油協會（API）標準，閥體外形為桶形或流線型造型美觀，關閉件與閥座密封面采用錐面密封，關閉力小、耐沖刷、密封可靠，并且閥座可以更換，可任意組合與關閉密封面材料的配對，以滿足工況的要求，延長使用壽命。

美標截止閥適用于公稱壓力Class150～900Lb，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

特點總結：

美標圓桶形閥體最大壓力900Lb鑄鋼/不銹鋼材質

美標截止閥–執行標準

設計與制造	結構長度	法蘭連接尺寸	壓力溫度額定值	檢驗
BS1873、ANSI B16.34	ANSI B16.10	ANSI B16.5	ANSI B16.34	API 598

美標截止閥–試驗壓力

試驗項目		殼體試驗		密封試驗		上密封試驗		氣密封試驗
介質		水						氣
單位		MPa	lbf/in2	MPa	lbf/in2	MPa	lbf/in2	MPa	lbf/in2
壓力等級 (磅級)	150	3.1	450	2.2	315	2.2	315	0.5-0.7	60-100
	300	7.8	1125	5.6	815	5.6	815
	400	10.3	1500	7.6	1100	7.6	1100
	600	15.3	2225	11.2	1630	11.2	1630
	900	23.1	3350	16.8	2440	16.8	2440

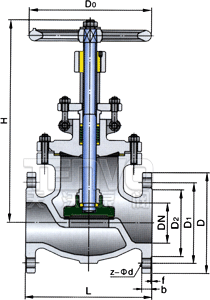

美標截止閥–主要連接尺寸

型號	規格		尺寸（mm）
	inch	DN	L	D	D1	D2	b	z-Φd	H	D0
J41H/Y/W-150Lb	1/2″	15	108	89	60.5	35	12	4-15	200	100
	3/4″	20	117	98	70	43	12	4-15	205	120
	1″	25	127	108	79.5	51	12	4-15	230	140
	1-1/4″	32	140	117	89	64	13	4-15	240	140
	1-1/2″	40	165	127	98.5	73.2	15	4-16	270	160
	2″	50	203	152	120.7	92	16	4-19	300	200
	2-1/2″	65	216	177.8	139.7	104.7	18	4-19	340	220
	3″	80	241	190.5	152.5	127	19	4-19	360	240
	4″	100	292	229	190.5	157	24	8-19	420	280
	5″	125	356	254	216	185.7	26	8-22	460	350
	6″	150	406	279	241.3	216	26	8-22	500	400
	8″	200	495	343	298.5	270	29	8-22	590	450
	10″	250	622	406	362	324	31	12-25	710	500
	12″	300	698	483	432	381	32	12-25	810	550
	14″	350	787	533	476.3	413	35	12-29	880	600
	16″	400	914	597	540	470	37	16-29	940	650
J41H/Y/W-300Lb	1/2″	15	152	95	66.5	35	15	4-15	220	120
	3/4″	20	178	117	82.5	43	16	4-19	230	120
	1″	25	203	124	89	51	18	4-19	260	140
	1-1/4″	32	216	133	98.5	64	19	4-19	280	140
	1-1/2″	40	229	156	114.3	73.2	21	4-22	300	200
	2″	50	267	165	127	92	22	8-19	330	240
	2-1/2″	65	292	190.5	149.4	104.7	25	8-22	360	240
	3″	80	318	210	168.2	127	29	8-22	400	280
	4″	100	356	254	200.2	157	32	8-22	450	320
	5″	125	400	279	235	185.7	35	8-22	500	400
	6″	150	444	318	270	216	37	12-22	540	450
	8″	200	559	381	330	270	41	12-25	670	500
	10″	250	622	445	387.5	324	48	16-29	770	550
	12″	300	711	521	451	381	51	16-32	855	600
	14″	350	762	584	514.5	413	54	20-32	920	650
	16″	400	864	648	571	470	58	20-35	970	700
J41H/Y/W-600Lb	1/2″	15	165	95	66.5	35	15	4-15	220	120
	3/4″	20	190	118	82.5	43	16	4-19	230	120
	1″	25	216	124	89	51	18	4-19	260	140
	1-1/4″	32	229	133	98.5	64	21	4-19	280	140
	1-1/2″	40	241	156	114.3	73	23	4-22	300	200
	2″	50	292	165	127	92	26	8-19	360	280
	2-1/2″	65	330	190.5	149.4	104.7	29	8-22	400	300
	3″	80	356	210	168.2	127	32	8-22	440	350
	4″	100	432	273	216	157	38	8-25	500	400
	5″	125	508	330	266.7	185.7	45	8-29	600	450
	6″	150	559	356	292	216	48	12-29	720	500
	8″	200	660	419	349	270	56	12-32	800	550
	10″	250	787	508	432	324	64	16-32	870	600
	12″	300	838	559	489	381	67	20-35	940	750
J41H/Y/W-900Lb	1-1/2″	40	305	178	123.8	92	32	4-29	350	280
	2″	50	368	216	165.1	92	38.5	8-26	420	300
	2-1/2″	65	419	244	190.5	104.7	41.5	8-29	450	350
	3″	80	381	241	190.5	127	38.5	8-26	470	400
	4″	100	457	292	234.9	157	44.5	8-32	550	450
	5″	125	559	349	279.4	185.7	51.0	8-35	650	500
	6″	150	610	381	317.5	216	56.0	12-32	750	550
	8″	200	737	470	393.7	270	63.5	12-39	850	600
	10″	250	838	545	469.9	324	70.0	16-39	1000	750

美標截止閥的結構特點

閥桿與閥瓣的連接設計合理

閥桿頭部與閥瓣采用“T”型結構連接，由螺閥桿頭部設計為球面，具有一定的硬度，閥瓣內設有較軟材質的推力墊；并在閥桿、閥瓣、壓蓋間留有一定的間隙；閥瓣密封面為錐形，使得閥瓣在閥桿的推力作用下更好地找準中心，與閥座密封面實現可靠的密封。

符合BS、API標準的上密封結構

閥蓋上設有可更換的上密封結構，在閥門全開的時候與閥桿上的密封面形成可靠的密封，防止介質的外漏。閥桿采用1Cr13或2Cr13不銹鋼，經過調質熱處理后使其最小硬度達到HB200，表面粗糙度經過外圓磨床加工達到0.8。閥桿頭部整體鍛造，增加其抗拉強度，確保閥桿頭部不會因應力集中而斷裂。

輕松的扭矩傳遞結構

DN20～250的小口徑低壓力的美標截止閥采用閥桿旋桿上升結構，閥桿螺母選用高鎳球鐵或銅合金，硬度比閥桿小HB50左右，可以減少力在傳遞過程中的損耗；大口徑、高壓力閥門可在閥桿螺母上下加上推力軸承，同時設有油杯結構，可定期加入固體油脂，保持潤滑，使閥門始終具有較輕的扭矩。

設計合理的防外漏填料函

填料壓蓋和填料壓套是分體設計，球面結合，能自動保持同心度，使得閥桿在上下運動時沒有刮傷。填料壓套設有階梯以防陷入填料函內。閥桿的螺紋尾部始終在填料之上，防止運動時帶出填料。這樣的填料函確保截止閥沒有外漏，符合環何要求。

天沃出品的夾套保溫截止閥主要有J41W直通式保溫截止閥和J45W直流式保溫截止閥兩款產品。主要用于石油、化工、冶金、制藥等各類系統中，夾套內通入蒸汽能防止介質結晶，以輸送常溫下會凝固的高粘度介質。

當用戶訂購夾套保溫截止閥時，需要注意該產品的連接法蘭相較于普通截止閥要大一至兩個規格，一定要再合同中確認，以避免無法與管道法蘭相連接。

特點總結：

焊裝金屬夾套保溫功能防止介質結晶碳鋼/不銹鋼材質比普通法蘭大一檔

夾套保溫截止閥–主要性能規范

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		工作溫度（℃）	夾套壓力（MPa）
		殼體	密封
BJ41W-16P . R	1.6	2.4	1.8	≤200	≤1.0
BJ41W-25P . R	2.5	3.75	2.75
BJ45W-25P . R	2.5	3.75	2.75
BJ45W-40P . R	4.0	6.0	4.4

J41W直通式夾套保溫截止閥

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	尺寸（mm）
		L	D	D1	D2	B-f	Z-Φd	H
1.6	15	130	95	65	45	16-2	4-14	170
	20	150	105	75	55	16-2	4-14	190
	25	160	115	85	65	16-2	4-14	205
	32	180	135	100	78	18-2	4-18	270
	40	200	145	110	85	18-3	4-18	310
	50	230	160	125	100	18-3	4-18	358
	65	290	180	145	120	18-3	4-18	373
	80	310	195	160	135	20-3	8-18	435
	100	350	215	180	155	20-3	8-18	500
	125	400	245	210	185	22-3	8-18	614
	150	480	280	240	210	24-3	8-23	674
	200	600	335	295	265	26-3	12-23	818
	250	730	405	355	320	30-3	12-25	969
2.5	15	130	95	65	45	16-2	4-14	233
	20	150	105	75	55	16-2	4-14	275
	25	160	115	85	65	16-2	4-14	285
	32	180	135	100	78	18-2	4-18	302
	40	200	145	110	85	18-3	4-18	355
	50	230	160	125	100	20-3	4-18	362
	65	290	180	145	120	22-3	8-18	400
	80	310	195	160	135	22-3	8-18	430
	100	350	230	190	160	24-3	8-23	465
	125	400	270	220	188	28-3	8-25	550
	150	480	300	250	218	30-3	8-25	700
	200	600	360	310	278	34-3	12-25	780
	250	730	425	370	335	36-3	12-30	900

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	尺寸（mm）						配應法蘭
		L	D	D1	D2	b	Z-Φd
1.6	15	130	115	85	65	14	4-14	DN25
	20	150	135	100	78	15	4-18	DN32
	25	160	145	110	85	16	4-18	DN40
	32	180	160	125	100	16	4-18	DN50
	40	200	180	145	120	18	4-18	DN65
	50	230	195	160	135	20	8-18	DN80
	65	290	215	180	155	20	8-18	DN100
	80	310	245	210	185	22	8-18	DN125
	100	350	280	240	210	24	8-23	DN150
	125	400	335	295	265	26	12-23	DN200
	150	480	405	355	320	30	12-25	DN250
	200	600	460	410	375	30	12-25	DN300
2.5	15	130	115	85	65	16	4-14	DN25
	20	150	135	100	78	18	4-18	DN32
	25	160	145	110	85	18	4-18	DN40
	32	180	160	125	100	20	4-18	DN50
	40	200	180	145	120	22	8-18	DN65
	50	230	195	160	135	22	8-18	DN80
	65	290	230	190	160	24	8-23	DN100
	80	310	270	220	188	28	8-25	DN125
	100	350	300	250	218	30	8-25	DN150
	125	400	360	310	278	34	12-25	DN200
	150	480	425	370	332	36	12-30	DN250
	200	600	485	430	390	40	16-30	DN300

J45W直流式夾套保溫截止閥

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	尺寸（mm）
		L	D	D1	D2	f0	b	D6	3-G	Z-Φd	H	H1	D0
2.5/4.0	15×20	170	105	75	55	4	16	51	3/8	4-14	250	262	120
	20×25	190	115	85	65	4	16	58	3/8	4-14	292	308	140
	25×32	210	135	100	78	4	18	66	3/8	4-18	340	375	160
	32×40	230	145	110	85	4	18	76	1/2	4-18	338	375	160
	40×50	260	160	125	100	4	20	88	1/2	4-18	360	386	160
	50×65	300	180	145	120	4	22	110	1/2	8-18	410	450	240
	65×80	340	195	160	135	4	22	121	1/2	8-18	440	485	240
	80×100	380	230	190	160	4.5	24	150	1/2	8-23	540	600	280
	100×125	430	270	220	188	4.5	28	176	1/2	8-25	560	625	320
	125×150	490	300	250	218	4.5	30	204	1/2	8-25	625	737	360
	150×175	550	330	280	248	4.5	32	204	1/2	12-25	720	790	360

氧氣專用截止閥系特殊設計的全銅或全不銹鋼閥門，是為氧氣管網專用設計，主要用于氧壓機后的管網。在鋼鐵、冶金、石油、化工等用氧工程中得到廣泛應用。

氧氣截止閥在制造時采用嚴格的禁油措施，并且所有零件在安裝前均進行嚴格的脫脂處理，并且法蘭端都設有導電螺孔，以防止靜電。根據通徑的大小采用不同的結構：小通徑為普通結構，大通徑增設副閥瓣或旁通以平衡閥前后壓差，減少啟閉力矩。主要型號編制方法如下：

Jy41W—表示無旁通，無副閥瓣氧氣截止閥；

Jyu41W—表示帶旁通，無副閥瓣氧氣截止閥；

Jyk41W—表示無旁通，有副閥瓣氧氣截止閥；

JYuk41W—表示帶旁通，有副閥瓣氧氣截止閥；

特點總結：

氧氣管路專用脫脂禁油處理應用最廣泛的氧氣閥門不銹鋼/硅黃銅材質

Jy41W型小口徑氧氣專用截止閥–主要外形及連接尺寸

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	D0	D	D1	D2	K	L	f	f1	c	Z-Φd	H	H1
1.6/2.5	15	120	95	45	-	65	130	2	-	14	4-14	233	245
	20	140	105	55	-	75	150	2	-	14	4-14	230	256
	25	140	115	65	-	85	160	2	-	14	4-14	310	325
4.0	15	120	95	45	40	65	130	2	4	16	4-14	233	245
	20	140	105	55	51	75	150	2	4	16	4-14	230	256
	25	140	115	65	58	85	160	2	4	16	4-14	310	325

Jy41W型氧氣專用截止閥–主要外形及連接尺寸

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	D0	D	D1	D2	K	L	f	f1	c	Z-Φd	H
1.6	32	160	135	78	-	100	180	2	-	16	4-18	312
	40	200	145	85	-	110	200	3	-	16	4-18	328
	50	220	160	100	-	125	230	3	-	16	4-18	450
	65	240	180	120	-	145	290	3	-	18	4-18	530
	80	280	195	135	-	160	310	3	-	20	8-18	560
	100	320	215	155	-	180	350	3	-	20	8-18	618
	125	350	245	185	-	210	400	3	-	20	8-18	675
	150	400	280	210	-	240	480	3	-	24	8-23	743
	200	450	335	295	-	295	600	3	-	26	12-23	850
2.5	32	160	135	78	-	100	180	2	-	18	4-18	312
	40	200	145	85	-	110	200	3	-	18	4-18	328
	50	220	160	100	-	125	230	3	-	20	4-18	450
	65	240	180	120	-	145	290	3	-	22	8-18	530
	80	280	195	135	-	160	310	3	-	22	8-18	560
	100	320	230	160	-	190	350	3	-	24	8-23	618
	125	350	270	188	-	220	400	3	-	28	8-25	675
	150	400	300	218	-	250	480	3	-	30	8-25	740
	200	450	360	278	-	310	600	3	-	34	12-25	850
4.0	32	160	135	78	66	100	180	2	4	18	4-18	312
	40	200	145	85	76	110	200	3	4	18	4-18	328
	50	220	160	100	88	125	230	3	4	20	4-18	450
	65	240	180	120	110	145	290	3	4	22	8-18	530
	80	280	195	135	121	160	310	3	4	22	8-18	560
	100	320	230	160	150	190	350	3	4.5	24	8-23	618
	125	350	270	188	176	220	400	3	4.5	28	8-25	675
	150	400	300	218	204	250	480	3	4.5	30	8-25	740
	200	450	375	282	260	320	600	3	4.5	38	12-25	850

Jyu41W型帶旁通氧氣截止閥–主要外形及連接尺寸

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	D0	D	D1	D2	K	L	L1	H	H1	f	f1	c	Z-Φd
1.6	250	500	405	320	-	355	650	350	975	310	3	-	30	12-25
	300	560	560	375	-	410	750	400	1115	328	4	-	30	12-25
	350	640	520	435	-	470	850	430	1225	328	4	-	34	16-25
	400	800	580	485	-	525	950	460	1250	328	4	-	36	16-30
2.5	250	500	425	332	-	370	650	350	975	310	3	-	36	12-30
	300	560	485	390	-	430	750	400	1115	328	4	-	40	16-30
	350	640	550	448	-	490	850	430	1225	328	4	-	44	16-34
	400	800	610	505	-	550	950	460	1250	328	4	-	48	16-34
4.0	250	500	445	345	313	385	650	350	975	310	3	4.5	42	12-34
	300	560	510	408	364	450	750	400	1115	328	4	4.5	46	16-34
	350	640	570	465	422	510	850	430	1225	328	4	5	52	16-34
	400	800	655	535	474	585	950	460	1250	328	4	5	58	16-41

氧氣截止閥設計標準

設計與制造	法蘭尺寸	結構長度	檢驗
JB/T10530	JB/T79、JB/T82	GB/T12221	JB/T9092

氧氣專用截止閥–主要性能規范

公稱壓力（MPa）	1.6	2.5	4.0
水壓強度試驗壓力（MPa）	2.4	3.75	6.0
水壓密封試驗壓力（MPa）	1.76	2.75	4.4
氣壓強度試驗壓力（MPa）	1.76	2.75	4.4
氣壓密封試驗壓力（MPa）	1.76	2.75	4.4
最大工作壓力（MPa）	1.6	2.5	4.0
工作溫度	-20～150℃
適用介質	氧氣、氮氣、空氣等

氧氣專用截止閥–主要零件材料

零件名稱	閥體	閥蓋	閥瓣	閥桿	支架	手輪	墊片、填料
材料	8-3、16-4硅黃銅			不銹鋼	鑄鋼	馬鋼、鋼管	聚四氟乙烯
	不銹鋼				不銹鋼

天沃出品的耐腐蝕襯氟截止閥主要有：J41F46型直通式、J45F46型直流式、J44F46型角式截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性強、行程短等優點，閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，增加閥門的使用安全。襯氟截止閥廣泛應用于石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。

特點總結：

全襯氟塑料耐腐蝕最高溫度150℃有效替代不銹鋼截止閥化工行業應用廣泛

耐腐蝕襯氟截止閥–執行標準

設計與制造	結構長度	法蘭標準	檢驗試驗
GB 12233	GB 12221	JB/T79-94、GB 9113.1-26	JB/T9092-99

J41F3、J41F46耐腐蝕襯氟截止閥–主要連接尺寸

公稱通徑		標準值							參考值
DN（mm）	NPS（inch）	PN1.0（MPa）
		L	D	D1	D2	f	b	z-Φd	D0	H1	H2
15	1/2	130	95	65	45	2	14	4-14	100	235	260
20	3/4	150	105	75	55	2	16	4-14	100	240	265
25	1	160	115	85	65	2	16	4-14	120	245	270
32	1-1/4	180	135	100	78	2	18	4-18	140	255	285
40	1-1/2	200	145	110	85	3	18	4-18	140	285	315
50	2	230	160	125	100	3	20	4-18	160	295	330
65	2-1/2	290	180	145	120	3	20	4-18	180	350	395
80	3	310	195	160	135	3	22	8-18	240	395	445
100	4	350	215	180	155	3	22	8-18	240	450	490
125	5	400	245	210	185	3	24	8-18	280	525	555
150	6	480	280	240	210	3	24	8-23	320	605	645
200	8	335	335	295	265	3	26	12-23	360	645	765
250	10	390	390	350	320	3	28	12-25	400	685	805
300	12	440	440	340	368	4	28	12-25	400	710	814
350	14	500	500	460	428	4	30	16-34	450	750	855

J45F3、J45F46耐腐蝕襯氟截止閥–主要連接尺寸

公稱通徑		標準值							參考值
DN（mm）	NPS（inch）	PN1.6（MPa）
		L	D	D1	D2	f	b	z-Φd	D0	H1	H2
15	1/2	130	95	65	43	3	14	4-14	100	180	195
20	3/4	150	105	75	50	3	14	4-14	100	215	235
25	1	160	115	85	60	3	16	4-14	120	220	245
32	1-1/4	180	135	100	68	3	18	4-18	140	250	275
40	1-1/2	200	145	110	80	3	18	4-18	160	283	315
50	2	230	160	125	100	3	20	4-18	180	316	360
65	2-1/2	290	180	145	115	3.5	20	4-18	200	353	408
80	3	310	195	160	130	3.5	22	8-18	240	437	505
100	4	350	215	180	150	4	24	8-18	280	480	566
125	5	400	245	210	180	4	26	8-18	320	540	650
150	6	480	280	240	210	4	28	8-23	360	605	740
200	8	600	335	295	260	5	32	12-23	400	650	800
250	10	730	405	355	319	5	36	12-26	450	680	870
300	12	850	460	410	370	6	40	12-26	500	770	1050

J44F3、J44F46耐腐蝕襯氟截止閥–主要連接尺寸

公稱通徑		標準值							參考值
DN（mm）	NPS（inch）	PN1.0（MPa）
		L	D	D1	D2	f	b	z-Φd	D0	H1	H2
15	1/2	90	95	65	45	2	14	4-14	100	240	265
20	3/4	95	105	75	55	2	16	4-14	100	245	270
25	1	100	115	85	65	2	16	4-14	120	250	275
32	1-1/4	105	135	100	78	2	18	4-18	120	260	290
40	1-1/2	115	145	110	85	3	18	4-18	140	290	325
50	2	125	160	125	100	3	20	4-18	140	300	355
65	2-1/2	145	180	145	120	3	20	4-18	160	355	400
80	3	155	195	160	135	3	22	4/8-18	160	400	450
100	4	175	215	180	155	3	22	8-18	180	455	495
125	5	200	245	210	185	3	24	8-18	180	530	560
150	6	225	280	240	210	3	24	8-23	240	605	650
200	8	275	335	295	265	3	26	8-23	240	650	770
250	10	325	390	350	320	3	28	12-23	280	680	800
300	12	375	440	400	368	4	28	12-23	280	710	835

耐腐蝕襯氟截止閥的結構特點

1、與閘閥相比，截止閥的結構較簡單，制造與維修都較方便。

2、密封面不易磨損、擦傷，密封性較好、壽命長。

3、啟閉時閥瓣行程較小，啟閉時問較短、閥門高度較小。

4、閥瓣與閥桿設計為一體結構，結構緊湊，使用安全。

5、截止閥有三種結構形式：直通式、直流式、角式，其中直通式最為常用，角式可以安裝在管路系統的拐角處，直流式流阻是截止閥中最小的。

6、可根據用戶需求配置氣動、電動裝置，滿足遙控和程控的需要。

7、更換零件襯里材料可適用各種介質。

天沃公司生產有國標、美標、德標波紋管密封截止閥，以其優異的密封性能，在無菌生產流程以及危險有毒流體等方面得到廣泛應用。雖然金屬波紋管的確允許非常少量的的氣體滲透進金屬，但在103bar的工藝壓力下，測得甲烷的泄漏率低于2.8E-6mm³/s。在該泄漏下，流過1m³將花費1100萬年。因此，如果保證該截止閥焊接完整性的情況下，可以很容易地滿足泄漏率低于100ppm的規定要求。

波紋管密封閥可能是面對有害流體及粉塵，滿足規定、確保人員健康的唯一方法。

特點總結：

波紋管+填料雙重密封閥桿處零泄漏可用于危險有毒介質安全可靠

波紋管密封截止閥–性能規范表

公稱壓力		PN	MPa
試驗壓力	強度試驗	1.5PN
	密封試驗	1.1PN
	氣密封試驗	0.6
適用溫度		-196～600℃

德標波紋管截止閥

PN16
口徑 DN	主要連接尺寸
	L	D	D1	D2	b	f	H	n-Φd
15	130	95	65	45	16	2	195	4-14
20	150	105	75	58	18	2	195	4-14
25	160	115	85	68	18	2	207	4-14
32	180	140	100	78	18	2	218	4-18
40	200	150	110	88	18	3	225	4-18
50	230	165	125	102	20	3	230	4-18
65	290	185	145	122	20	3	272	4-18
80	310	200	160	138	20	3	290	8-18
100	350	220	180	158	20	3	355	8-18
125	400	250	210	188	22	3	410	8-18
150	480	285	240	212	22	3	425	8-22
200	600	340	295	268	24	3	540	12-22
250	730	405	355	320	26	3	781	12-26
300	850	460	410	378	28	4	827	12-26
350	980	520	470	438	30	4	1002	16-26
400	1100	580	525	490	32	4	1121	16-30

如需PN25/40的數據，請聯系天沃工作人員。

國標波紋管截止閥

PN16
口徑 DN	主要連接尺寸
	L	D	D1	D2	b	f	H	n-Φd
15	130	95	65	45	16	2	202	4-14
20	150	105	75	58	18	2	202	4-14
25	160	115	85	68	18	2	215	4-14
32	180	140	100	78	18	2	219	4-18
40	200	150	110	88	18	3	250	4-18
50	230	165	125	102	20	3	257	4-18
65	290	185	145	122	20	3	311	4-18
80	310	200	160	138	20	3	334	8-18
100	350	220	180	158	20	3	399	8-18
125	400	250	210	188	22	3	430	8-18
150	480	285	240	212	22	3	466	8-22
200	600	340	295	268	24	3	560	12-22
250	730	405	355	320	26	3	665	12-26
300	850	460	410	378	28	4	720	12-26
350	980	520	470	438	30	4	970	16-26
400	1100	580	525	490	32	4	1055	16-30

如需PN25/40的數據，請聯系天沃工作人員。

美標波紋管截止閥

150Lb
PNS（inch）	主要連接尺寸
	L	D	D1	D2	b	f	H	n-Φd
1/2	108	90	60.5	35	10	2	215	4-16
3/4	117	100	70	43	11	2	215	4-16
1	127	110	79.5	51	12	2	220	4-16
1-1/2	165	125	98.5	73	15	2	250	4-16
2	203	150	120.5	92	16	2	260	4-19
2-1/2	216	180	139.5	105	18	2	305	4-19
3	241	190	152.5	127	20	2	325	4-19
4	292	230	190.5	157	24	2	390	8-19
6	406	280	241.5	216	26	2	455	8-22
8	495	345	298.5	270	29	2	570	8-22

如需300Lb～600Lb的數據，請聯系天沃工作人員。
