氣動通風蝶閥

氣動通風蝶閥

型號: D641W

氣動通風蝶閥是一種旋轉型調節閥，它與閥門定位器配套使用，可實現比例調節。該閥流道阻力小，流量系數大，可配用GT、AT、AW、ZHA等氣動執行器，特別適用于大口徑、大流量鍋爐窯煙道氣控制。廣泛用于工業、冶金、環保等管道作通風調節介質流量之用。

氣動執行器：

天沃AT系列氣動執行器在綜合運用英國TENVO設計工藝的基礎上進行研制、開發而成，詳情請瀏覽：AT系列氣動執行器

執行器選擇：

雙作用型：執行器無原始位置，工作時需兩個氣源進行操作。輸出軸的位置隨氣源的通斷而停止任意位置。

單作用型：執行器有原始位置，工作時需一個氣源進行操作。如切斷氣源輸出軸則靠?jī)?nèi)部彈簧的預緊力自動恢復到原始位置。

電動通風蝶閥

相同:通風蝶閥

不同:電動執行器

法蘭通風蝶閥

相同:通風蝶閥

不同:

百葉式通風蝶閥

相同:通風蝶閥

不同:百葉式

法蘭式通風蝶閥–采用標準

1、設計標準：GB/T12238-1989、JB/T8692-1998

2、法蘭連接尺寸：GB/T9115.1-2000

3、結構長度：GB/T12221-1989

4、壓力試驗：GB/T13927-1992、JB/T9092-1999

法蘭式通風蝶閥–主要技術參數

公稱通徑 DN（mm） 50～4000
公稱壓力 PN（MPa） 0.05 0.25 0.6
試驗壓力（MPa） 強度試驗 0.075 0.375 0.9
密封試驗 密閉型 0.055 0.275 0.66
非密閉型 ≤1.5%泄漏量
適用介質 煤氣、含塵氣體、煙道氣等
驅動形式 手動、蝸輪傳動、氣動、電動

法蘭式通風蝶閥–材料選用和適用溫度

材料品種 碳素鋼 低溫碳鋼 合金鋼 奧氏體不銹鋼 鉻鉬鋼
代號 WCB LCB WC6或WC9 C5或C12 鉻Cr-18型、304、316 12CrMoV
耐最高溫度 425℃ 345℃ 595℃ 650℃ 600℃ 560℃
耐最低溫度 -29℃ -46℃ -29℃ -29℃ -196℃ -40℃
適用工作溫度 ≤425℃ ≤345℃ ≤595℃ ≤650℃ ≤600℃ ≤560℃

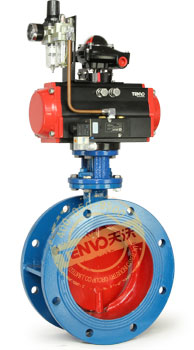

天沃AT系列-氣動通風蝶閥

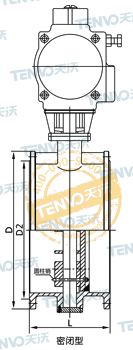

氣動通風蝶閥密封結構圖

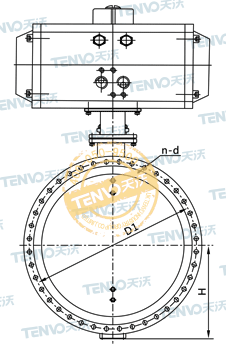

氣動通風蝶閥結構圖
D641W氣動通風蝶閥結構圖
公稱通徑
DN（mm）		 L H 0.05-0.1MPa 0.25MPa 0.6MPa
D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
100 127 105 210 190 144 4-18 210 170 144 4-19 210 170 144 4-19
125 140 120 240 200 174 8-18 240 200 174 8-19 240 200 174 8-19
150 140 132 265 225 199 8-18 265 225 199 8-19 265 225 199 8-19
200 152 160 320 280 254 8-18 320 280 254 8-19 320 280 254 8-19
250 165 187 375 335 309 12-18 375 335 309 12-19 375 335 309 12-19
300 180 220 440 395 363 12-22 440 395 363 12-23 440 395 363 12-23
350 180 245 490 445 413 12-22 490 445 413 12-23 490 445 413 12-23
400 200 270 540 495 463 16-22 540 495 463 16-23 540 495 463 16-23
450 200 297 595 550 518 16-22 595 550 518 16-23 595 550 518 16-23
500 220 322 645 600 568 20-22 645 600 568 20-23 645 600 568 20-23
600 220 377 755 705 667 20-26 755 705 667 20-26 755 705 667 20-26
700 240 430 860 810 772 24-26 860 810 772 24-26 860 810 772 24-26
800 240 487 975 920 878 24-30 975 920 878 24-30 975 920 878 24-31
900 260 538 1075 1020 978 24-30 1075 1020 978 24-30 1075 1020 978 24-31
1000 260 587 1175 1120 1078 28-30 1175 1120 1078 28-30 1175 1120 1078 28-31
1200 280 702 1375 1320 1280 32-30 1375 1320 1280 32-30 1405 1340 1295 32-34
1400 300 782 1575 1520 1480 36-30 1575 1520 1480 36-30 1630 1560 1510 36-37
1600 320 895 1790 1730 1690 40-30 1790 1730 1690 40-30 1830 1760 1710 40-37
1800 340 995 1990 1930 1890 44-30 1990 1930 1890 44-30 2045 1970 1918 44-40
2000 360 1095 2190 2130 2090 48-30 2190 2130 2090 48-30 2265 2180 2125 48-43
