高真空球閥

高真空球閥

型號: GU、GUQ、GUD

高真空球閥既適用于高真空，又能適用一定的正壓力下使用；由于球閥全通導，又能達到超高真空要求，所以也能適用于加速器真空系統。高真空球閥密封結構設計獨特，泄漏率可達到<1×10-10Pa.M 3/S，性能穩定、可靠，開關扭矩小，并且結構緊湊、重量輕、外形簡潔、美觀。

特點總結：

真空管路專用密封性能好結構緊湊

真空蝶閥

相同:真空管路專用

不同:蝶閥類型

真空隔離閘閥

相同:

不同:閘閥類型

真空隔離截止閥

相同:

不同:截止閥類型

高真空球閥實物展示

GU手動高真空球閥

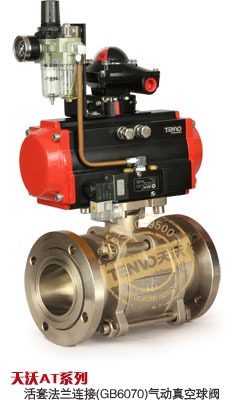

GUQ氣動高真空球閥

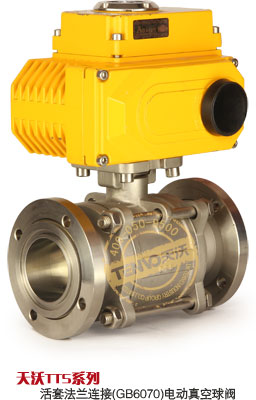

GUD電動高真空球閥

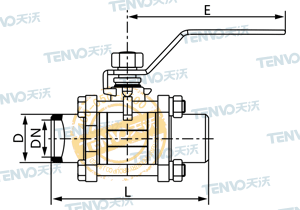

GU型高真空球閥結構圖

活套法蘭連接高真空球閥結構圖
快卸法蘭連接高真空球閥結構圖

活套法蘭連接高真空球閥

型號 DN D Do H E L n-Φc
GU-10（F） 10 55 40 52 105 84 4-6.6
GU-16（F） 16 60 45 64 130 84 4-6.6
GU-25（F） 25 70 55 83 165 114 4-6.6
GU-32（F） 32 90 70 89 165 140 4-9
GU-40（F） 40 100 80 100 190 160 4-9
GU-50（F） 50 110 90 125 190 170 4-9
GU-63（F） 63 130 110 150 250 195 4-9
GU-80（F） 80 145 125 161 250 220 8-9
GU-100（F） 100 165 145 180 280 280 8-9

快卸法蘭連接高真空球閥

型號 DN D Do H E L
GU-10（KF） 10 12.2 30 52 105 84
GU-16（KF） 16 17.2 30 64 130 84
GU-25（KF） 25 26.2 40 83 165 114
GU-32（KF） 32 34.2 55 89 165 140
GU-40（KF） 40 41.2 55 100 190 160
GU-50（KF） 50 52.2 75 125 190 170
螺紋連接高真空球閥結構圖
快卸法蘭連接高真空球閥結構圖

螺紋連接高真空球閥

型號 DN G H E L
GU-10（G） 10 1/4″ 52 105 68
GU-16（G） 16 1/2″ 64 130 72
GU-20（G） 20 3/4″ 67 130 82
GU-25（G） 25 1″ 83 165 90
GU-32（G） 32 1-1/4″ 89 165 112
GU-40（G） 40 1-1/2″ 100 190 120
GU-50（G） 50 2″ 125 190 145
GU-63（G） 63 2-1/2″ 150 250 185
GU-80（G） 80 3″ 161 250 210
GU-100（G） 100 4″ 180 280 268

焊接式連接高真空球閥

型號 DN E L H
GUQ-10(H) 10 105 94 130
GUQ-16(H) 16 130 104 141
GUQ-25(H) 25 165 114 141
GUQ-32(H) 32 165 140 150
GUQ-40(H) 40 190 160 175
GUQ-50(H) 50 190 170 200
GUQ-63(H) 63 250 195 245
GUQ-80(H) 80 250 203 351
GUQ-100(H) 100 280 280 370
GUQ-150(H) 150 368 362 434
