上裝式偏心半球閥

型號:

上裝式偏心半球閥特點之一是啟閉無摩擦，由于采用偏心結構，閥門在關閉的過程中，球體逐漸靠近閥座，到關閉位置完全接觸；在開啟時球體離開密封位置即完全脫開，開啟扭矩小；第二個特點是密封面可實現自清潔，球體離開閥座時，介質可沖去密封面上的積聚物，對于易結晶介質，球體在關閉過程中可切除介質結晶達到的密封目的，避免了其它閥門無法開關的弊端；第三個特點是密封嚴緊，球體、閥座是雙金屬，采取不同工藝，密封面可組成防腐、耐磨等各種類型，滿足不同工況的需要，密封是球面線接觸，靠二維偏心實現零泄漏；第四個特點是使用較長時間發現密封面磨損，只需關閉時壓緊套再壓緊少許，仍可實現可靠密封，延長使用壽命。此外，調整或更換密封面，閥門可繼續使用，避免很多閥門密封失效整臺報廢的弊端。

特點總結：

上裝式結構半球偏心具有剪切功能啟閉無摩擦通道縮徑

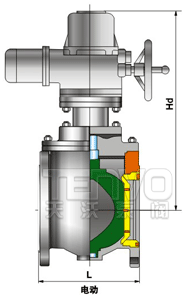

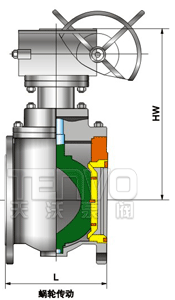

上裝式偏心半球閥–外形尺寸

公稱壓力PN	公稱通徑DN	尺寸（mm）

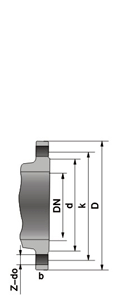

公稱壓力PN	公稱通徑DN	L	D	K	d	b	z-do	Hw	Hd
1.0MPa	100	229	220	180	156	22	8-18	330	380
	125	254	250	210	184	22	8-18	345	405
	150	267	285	240	231	24	8-22	370	440
	200	292	340	295	266	24	8-22	405	470
	250	330	395	350	319	26	12-22	480	540
	300	356	445	400	370	26	12-22	520	580
	350	430	505	460	429	26	16-22	570	630
	400	530	565	515	480	26	16-26	630	710
	450	580	615	565	530	28	20-26	690	770
	500	660	670	620	582	28	20-26	740	820
	600	840	780	725	682	34	20-30	840	940
	700	900	890	840	794	34	24-30	960	1040
	800	1000	1015	950	901	36	24-33	1080	1180
	900	1100	1115	1050	1001	38	28-33	1190	1280
	1000	1200	1230	1160	1112	38	28-36	1310	1420
	1200	1300	1455	1380	1328	44	32-39	1420	1530
	1400	1500	1675	1590	1520	48	36-42	1540	1650
1.6MPa	100	229	220	180	156	22	8-18	330	380
	125	254	250	210	184	22	8-18	345	405
	150	267	285	240	211	24	8-22	370	440
	200	292	340	295	266	24	12-22	405	470
	250	330	405	355	319	26	12-26	480	540
	300	356	460	410	370	28	12-26	520	580
	350	430	520	470	429	30	16-26	570	630
	400	530	580	525	480	32	16-30	630	710
	450	580	640	585	548	40	20-30	690	770
	500	660	715	650	609	44	20-33	740	820
	600	840	840	770	720	44	20-36	840	940
	700	900	910	840	794	40	24-36	960	1040
	800	1000	1025	950	901	42	24-39	1080	1180
	900	1100	1125	1050	1001	44	28-39	1190	1240
	1000	1200	1255	1170	1112	46	28-42	1310	1420
	1200	1300	1485	1390	1328	52	32-48	1420	1530
	1400	1500	1685	1590	1530	58	36-48	1540	1650
