在輸送熱介質管路中安裝的閥門，其零件溫度通常比介質溫度要低一些，這與在大氣中的散熱有關，閥門零件的工作溫度與在產品中的位置和它距離介質流遠近有關。象閥體和閥蓋的各點具有不同的溫度一樣。
在高溫區域內有不大的溫度變化，也會影響材料的強度，特別是屈服強度。因此，在計算各種零件時應考慮實際溫度，從圖1和表1所示數據，可以清楚地看到在沒有絕熱的情況下，閥門許多零件的溫度與介質溫度有明顯的差別。
| 閥門零件名稱 | 閥類及規格/mm | ||
| 截止閥（鍛造） DN10～DN20 |
截止閥（鑄造） DN50～DN100 |
閘閥 DN125～DN200 |
|
| 閥體 | 0.95 | 0.92 | 0.98 |
| 閥體中法蘭 | 0.90 | 0.92 | 0.97 |
| 閥蓋中法蘭 | 0.87 | 0.91 | 0.95 |
| 中法蘭雙頭螺栓 | 0.86 | 0.91 | 0.95 |
| 中法蘭聯接螺母 | 0.85 | 0.90 | 0.91 |
| 填料孔側壁 | 0.71 | 0.80 | 0.75 |
| 活節螺栓銷軸 | 0.65 | 0.70 | 0.70 |
| 活節螺栓 | 0.60 | 0.65 | 0.65 |
| 支架 | 0.60 | 0.58 | 0.55 |
| 閥桿螺母 | 0.40 | 0.40 | 0.40 |
閥門零件的工作溫度與許多因素有關，如閥門的結構。公稱尺寸的大小、閥門周圍條件，有無熱絕緣以及閥內溫度變化情況等。因此，很難得出一致的精確數字。在有熱絕緣保護的閥門中，閥體和閥蓋壁的溫度接近于介質溫度(約低0.5%～0.33%)。

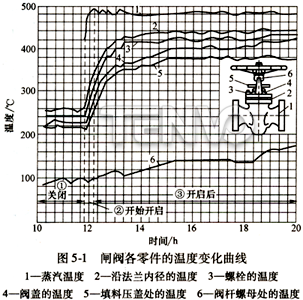

圖1所示為公稱尺寸DN200mm，閥座通道直徑為d=150mm、工作壓力p=10.0MPa、介質工作溫度為500℃的蒸汽閘閥，由關閉到開啟的溫度變化曲線。

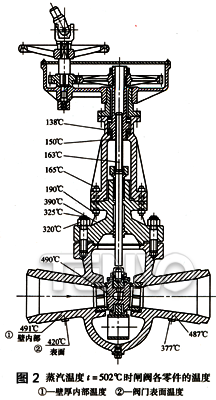

為便于選擇零件材料和計算零件強度，現將各類閥門在開啟時各零件實際溫度與介質溫度的比值列于圖2和表1。
