鍛鋼內螺紋球閥

鍛鋼內螺紋球閥

型號: Q11F

鍛鋼內螺紋球閥采用三片式鍛鋼閥體，中部由螺栓連接，并以PTFE墊片密封，根據所選的閥座與墊片/填料的材料不同，適用不同的工作和介質。

特點總結：

鍛鋼閥體一體式結構最高壓力1500Lb全通徑

一片式內螺紋球閥

相同:內螺紋連接/縮徑

不同:

二片式內螺紋球閥

相同:內螺紋連接

不同:二片式/全通徑

三片式內螺紋球閥

相同:內螺紋連接

不同:三片式/全通徑

縮徑或全徑

結構：浮動球閥

墊片：PTFE

螺紋管連接（也可以制成承插焊）

密封副材料：按客戶要求而定

主體材質：A105、LF2、F304、F316、F304L、F316L等

螺紋標準：按客戶要求而定

閥門檢驗和試驗：API598

設計制造：API608、API6D

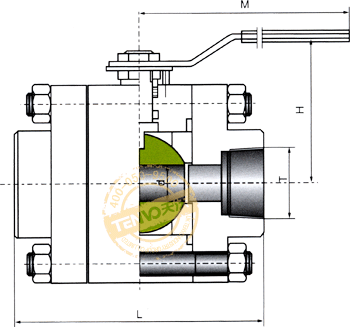

鍛鋼內螺紋球閥結構圖

CL150～800鍛鋼內螺紋球閥–外形尺寸

NPS 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2
L 73 73 73 96 127 140 152 178
T 1/4NPT 3/8NPT 1/2NPT 3/4NPT 1NPT 1-1/4NPT 1-1/2NPT 2NPT
d 6 9 14 18 23 32 35 50
H 55 55 55 70 90 92 98 110
M 135 135 135 160 160 195 195 250

CL1500鍛鋼內螺紋球閥–外形尺寸

NPS 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2
L 92 92 92 112 127 140 152 178
T 1/4NPT 3/8NPT 1/2NPT 3/4NPT 1NPT 1-1/4NPT 1-1/2NPT 2NPT
d 8 10 14 20 23 32 35 50
H 65 65 65 73 90 92 98 110
M 123 123 123 160 160 195 195 250
