硅溶膠精密鑄造不銹鋼閥體、閥蓋
螺紋類型：NPT、BSPT、BSP、DIN259/2999
一片式內螺紋球閥–外形尺寸
| 口徑 | D | L | H | W |
| 1/4″ | 5.0 | 40 | 35 | 64 |
| 3/8″ | 7.0 | 45 | 37 | 70 |
| 1/2″ | 9.2 | 56.5 | 43.5 | 90 |
| 3/4″ | 12.5 | 60 | 47 | 90 |
| 1″ | 15.0 | 72 | 50 | 103 |
| 1-1/4″ | 20.0 | 78 | 57 | 103 |
| 1-1/2″ | 24.5 | 85 | 69 | 127 |
| 2″ | 32 | 100 | 74.5 | 127 |

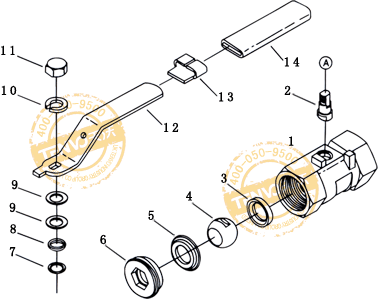

一片式內螺紋球閥–材料目錄
| NO. | 部件名稱 | 材料 | |
| 1 | 閥體 | 不銹鋼CF8M | 不銹鋼CF8 |
| 2 | 閥桿 | 不銹鋼SS316 | 不銹鋼SS304 |
| 3 | 閥座 | 聚四氟乙烯PTFE | |
| 4 | 球體 | 不銹鋼SS316 | 不銹鋼SS304 |
| 5 | 閥座 | 聚四氟乙烯PTFE | |
| 6 | 塞蓋 | 不銹鋼SS316 | 不銹鋼SS304 |
| 7 | 止推墊圈 | 聚四氟乙烯PTFE | |
| 8 | 填料 | ||
| 9 | 墊片 | 不銹鋼SS304 | |
| 10 | 墊圈 | ||
| 11 | 螺母 | ||
| 12 | 手柄 | ||
| 13 | 掛鎖裝置 | ||
| 14 | 手柄套 | 塑料 | |
一片式內螺紋球閥無法做成高平臺
不能搭配電動、氣動等執行機構
