電動隔膜調節閥

電動隔膜調節閥

型號: ZAZT、ZAZTC

電動隔膜調節閥根據配套的電動執行器不同主要分為：ZAZT/ZAZTC型（配DKZ電動執行機構）和ZDLT型（配3810、3610、PSL等電子式電動執行機構），采用隔膜閥為調節機構，其特點是流通阻力小，流通能力大，無填料函，無外泄漏，具有耐腐、防火、防毒，安全可靠的特點，可根據不同的襯里和隔膜，獲得良好的耐腐蝕性能。

特點總結：

隔膜閥為調節機構DKZ型電動執行器電子式電動執行器

氣動薄膜隔膜調節閥

相同:隔膜閥

不同:氣動執行器

G941電動隔膜閥

相同:隔膜閥

不同:無調節功能

氣動隔膜閥

相同:隔膜閥

不同:無調節功能

ZAZT/ZAZTC電動隔膜調節閥

ZAZT、ZAZTC型電動隔膜調節閥由DKZ電動執行機構和隔膜調節閥組成，以220V AC電源為動力，以接受標準信號0～10mA DC的電信號，實現對工藝管道中強酸、強堿等腐蝕介質及搞粘度、有害介質的流量調節與控制。應用于石油、化工、冶金等腐蝕系統中。

ZAZT型電動隔膜調節閥實物圖
ZAZT型電動隔膜調節閥結構圖

ZAZT、ZAZTC電動隔膜調節閥–主要技術參數

公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250
額定流量系數Kv 8 12 16 38 60 68 90 150 300 500 600 1200 2000
公稱壓力MPa 1.0
執行機構 Ⅱ型 DKZ-310 DKZ-310 DKZ-310 DKZ-410 DKZ-410 DKZ-510
Ⅲ型 DKZ-310C DKZ-310C DKZ-310C DKZ-410C DKZ-410C DKZ-510C
有效推力（N） 1000 4000 6400
工作行程（mm） 10 16 25 40 60
允許壓差 P1=△P 1.0 0.89 1.0 1.0 1.0 1.0 1.0 0.6 0.38 0.15 0.057
P1=P2 1.0 0.44 1.0 1.0 0.75 0.9 0.55 0.3 0.19 0.075 0.028
法蘭標準 JB78-59
流量特性 近似快開（調節式）
電源電壓 220V AC 50Hz
出廠狀態 電開（如需要電關，訂貨時應注明）
項目 指標值
基本誤差% ±3.5
回差% ≤2.5
死區% ≤3
始終點偏差 ±2.5
額定行程偏差% +2.5
純滯后 ≤1s
允許泄漏量L/h 橡膠隔膜片為"0"，聚四氟乙烯隔膜為0.5×閥額定容量（許用壓差下的水）
絕緣電阻 不小于20MΩ
阻尼特性 不大于3周半

ZAZT、ZAZTC電動隔膜調節閥–外形尺寸

公稱通徑 ZAZT ZAZTC型
A H H1 L A H H1 L
15 460 514 48 140 340 754 48 140
20 460 515 53 145 340 755 53 145
25 460 520 58 155 340 760 58 155
32 460 525 68 165 340 765 68 165
40 460 527 73 190 340 767 73 190
50 460 530 80 210 340 770 80 210
65 460 540 90 240 340 780 90 240
80 530 590 98 270 430 1182 98 270
100 530 595 108 335 430 1188 108 335
125 630 687 123 375 430 1280 123 375
150 630 695 140 410 430 1288 140 410
200 630 728 168 540 430 1321 168 540
250 630 733 200 650 430 1386 200 650

ZDLT電子式電動隔膜調節閥

ZDLT型電子式電動隔膜調節閥可采用3810、3610、PSL等系列電動執行器（天沃公司生產的該產品標配為3810系列），接受ON-OFF或4～20mADC或1～5V的直流信號進行比例動作，隔膜閥均可采用耐腐蝕材料制造，閥體流道平滑，無填料函。

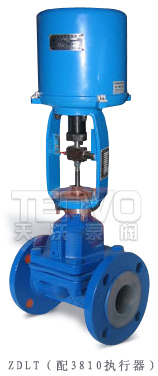

ZDLT型電子式電動隔膜調節閥實物圖
ZDLT型電子式電動隔膜調節閥結構圖

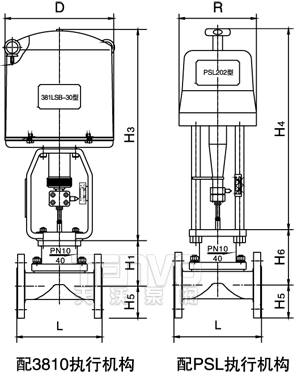

ZDLT電子式電動隔膜調節閥–外形尺寸圖

公稱通徑DN L A B D R H1 H6 H2 H3 H4 H5
20 150 460 230 225 177 126 142 490 373 459 52.5
25 160 460 230 225 177 126 142 490 373 459 57.5
32 180 460 230 225 177 134 154 490 495 459 67.5
40 200 460 230 225 177 157 177 490 495 459 75
50 230 460 230 225 177 167 187 490 495 459 82.5
65 290 530 230 255 177 199 226 540 700 520 90
80 310 530 230 255 177 214 241 540 700 520 100
100 350 530 230 255 177 229 256 540 700 520 110
125 400 630 260 310 226 263 290 625 725 570 135
150 480 630 260 310 226 293 320 625 725 570 150
200 600 630 260 310 226 358 385 625 725 570 190
