刀閘閥的特點
1、刀型閘閥的閥體采用整體式設計，流體阻力小，操作靈活方便。
2、手動刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動磨擦力大大減少，從而閥門開啟輕便順暢。
3、刀型閘閥密封座采用可動式密封，且采用O形圈預緊提供預緊力使密封座緊貼閥板，泄漏量大大減少，對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。
4、固定導向爪、無凹槽設計，不易引起介質積存和卡阻。
5、閥座可根據介質和工況的需要，選金屬硬密封或軟密封：閘板采用表面鍍硬鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命增強；軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、丁睛橡膠，密封性好，耐腐蝕。
6、介質適應范圍廣：良好的密封性能和經濟實用性強，操作可手動、氣動、電動，使其適用范圍非常廣泛。
明桿刀閘閥分解圖
1、閥體：CF8
2、閥座:304
3、4、O形圈：三元乙丙
5、閥座蓋：304
6、內六角螺釘:304
7、導向柱：PTFE
8、平頭螺釘：304
9、立柱:45表面鍍鉻
10、雙頭螺柱：304
11、填料：PTFE
12、填料壓蓋：CF8
13、螺母：304
14、閘板：304
15、圓柱銷：45
16、開口銷：不銹鋼
17、平鍵:45
18、閥桿螺母：黃銅
19、閥桿：2Cr13
21、軸承：軸承鋼
22、軸承座：鑄鋼
23、螺母:45
24、手輪：球墨鑄鐵
25、圓螺母：45

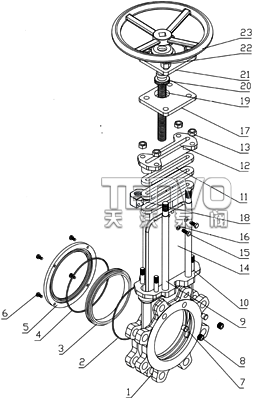

暗桿刀型閘閥分解圖
1、閥體：CF8
2、閥座：304
3、O形圈：三元乙丙
4、O形圈：三元乙丙
5、閥座蓋：304
6、內六角螺釘：304
7、導向柱：PTFE
8、平頭螺釘：304
9、立柱：45表面鍍鉻
10、雙頭螺柱：304
11、填料：PTFE
12、填料壓蓋：CF8
13、螺母：304
14、閘板：304
15、螺栓：304
16、平墊片：不銹鋼
17、軸承座：鑄鋼
18、閥桿螺母：黃銅
19、閥桿：2Cr13
20、軸承：軸承鋼
21、軸承座：鑄鋼
22、螺母：45
23、手輪：球墨鑄鐵

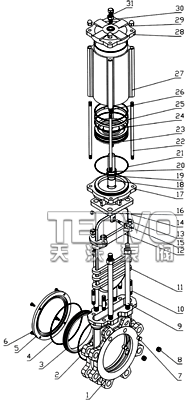

氣動刀閘閥分解圖
1、閥體：CF8
2、閥座：304
3、4、O形圈：三元乙丙
5、閥座蓋：304
6、內六角螺釘：304
7、導向柱：PTFE
8、平頭螺釘：304
9、立柱：45表面鍍鉻
10、雙頭螺柱：304
11、填料：PTFE
12、填料壓蓋：CF8
13、螺母：304
14、閘板：304
15、圓柱銷：45
16、螺母：30
17、氣缸下蓋：鑄鋼
18、軸承：軸承鋼
19、Y形圈：聚氨脂
20、卡環：25Mn
21、24、O形圈：丁腈橡膠
22、雙頭螺桿：Q235
23、活塞：鑄鋁111
25、導向帶：填充PTFE
26、螺栓：45
27、氣缸：鋁合金
28、氣上蓋：鑄鋼
29、螺母：30
30、密封墊：PTFE
31、調節螺栓：45
刀型閘閥壓力等級
DIN PN10、PN16
ANSI 150
刀閘閥設計標準
1、法蘭標準：GB/T 9113.1-2000、JB/T 79.1-1994、HG 20592-1997、ASME B 16.5、EN 1092-1:2001
2、壓力-溫度額定值：GB/T 12224-2007、ASME B 16.34-2003、ISO 7005-1
3、結構長度標準：MSS SP 81-2001
4、適用溫度范圍：-29℃～120℃常溫型
5、密封與強度試驗標準：
強度及密封試驗標準：JB/T 9090-1999
硬密封密封等級：MSS SP 81-2001 40ml/inch
強度試驗壓力是按公稱壓力的1.5倍，閥座密封試驗壓力是按2.8Bar進行，試驗介質是帶有緩蝕阻垢劑的水
軟密封PTFE閥座按硬密封的1/10泄漏量標準進行驗收
軟密封三元乙丙及丁腈橡膠閥座按0泄漏標準進行驗收
刀閘閥密封結構示意圖
浮動式金屬硬密封閥座
閥座：304、316+司太立
O形圈：丁腈橡膠
適用溫度：-29℃～120℃
適用介質：普通介質及帶有長纖維的介質或高濃易堵塞及固體顆粒介質
軟密封PTFE閥座
閥座：304、316+PTFE
O形圈：丁腈橡膠
適用溫度：-29℃～120℃
適用介質：普通介質
軟密封EPDM閥座
閥座：EPDM/丁腈
O形圈：無
適用溫度：-29℃～120℃
適用介質：普通介質
穿透式金屬硬密封閥座
閥座：304、316+司太立
O形圈：丁腈橡膠
適用溫度：-29℃～120℃
適用介質：普通介質及帶有長纖維的介質或高濃易堵塞及固體顆粒介質，特別適合于重渣排渣
穿透式軟密封PTFE閥座
閥座：304、316+PTFE
O形圈：丁腈橡膠
適用溫度：-29℃～120℃
適用介質：普通介質
穿透式軟密封EPDM閥座
閥座：EPDM/丁腈
O形圈：無
適用溫度：-29℃～120℃
適用介質：普通介質
