油罐專用閥門屬于自動閥門類，分為呼吸閥和液壓安全閥兩類。呼吸閥是利用重力、彈簧或膜片張力等來啟閉閥門的，用于控制油罐內氣體空間壓力、抑制蒸發損耗，保護油罐免遭損壞。液壓安全閥是利用液封油高度產生的壓力和液封作用來控制油罐內氣體空間壓力的。

一、油罐專用閥門的用途與性能參數

呼吸閥和液壓安全閥安裝于同一油罐。正常情況下呼吸閥對油罐起保護作用，當呼吸閥因故障失去保護作用時，液壓安全閥對油罐起保護作用。所以，液壓安全閥的控制壓力比呼吸閥的控制壓力大5％～10％。

根據《石油儲罐呼吸閥》(SY／T 0511)規定，油罐專用閥門的性能(控制壓力和通氣量)見表2-2。

二、油罐專用閥門的種類

根據控制壓力采用的結構形式，油罐專用閥門的種類見圖2-32。

三、油罐專用閥門的結構

1．機械呼吸閥

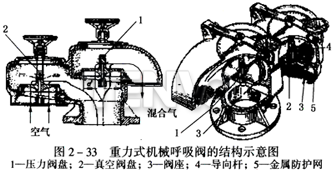

(1)重力式機械呼吸閥。圖2-33是重力式機械呼吸閥的結構示意圖，它由閥門體、壓力閥盤、真空閥盤、導向桿等組成，是利用閥盤重力來控制油罐內氣體空間壓力的一種呼吸閥，主要用于地上油罐和半地下油罐。

(2)彈簧式機械呼吸閥。圖2-34是彈簧式機械呼吸閥的結構示意圖，它由閥門體、(壓力、真空)閥盤、(壓力、真空)彈簧、支架等組成，是利用彈簧的張力來控制油罐內氣體空間壓力的一種呼吸閥，控制壓力較大，主要用于臥式油罐和油罐車。

(3)重力彈簧組合式機械呼吸閥。它由閥門體、(壓力、真空)閥盤、(真空)彈簧等組成，是利用閥盤的重力來控制油罐內正壓的，利用彈簧的張力和(真空)閥盤重量來控制油罐內真空度。組合式機械呼吸閥的結構有兩種形式，其主要區別是進出氣口的外形有所不同。一種用于地上、半地下油罐，一種用于洞室油罐。圖2-35是組合管道式呼吸閥結構示意圖，使用于洞室油罐呼吸系統。

(4)全天候機械呼吸閥。圖2-36是全天候呼吸閥，它由閥門體、(壓力、真空)閥盤、(壓力、真空)閥座、導向桿等組成。其特點是閥座相互重疊的立式結構，閥盤密封面與閥座密封面是帶空氣氟膜片墊的軟接觸，或者密封面上嵌入四氟乙烯。這種呼吸閥不易結霜、凍結，適用于寒冷地區油罐使用。

全天候機械呼吸閥，是根據寒冷地區油罐呼吸閥結霜、凍結，使呼吸閥失去對油罐保護作用，在原呼吸閥的基礎上研制的一種呼吸閥，解決了寒冷地區油罐呼吸閥容易結霜、凍結問題。

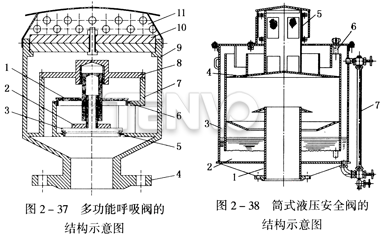

(5)多功能呼吸閥。圖2-37是多功能呼吸閥的結構示意圖，它由內外殼體、壓力閥組件、真空閥組件、(壓力、真空)閥座、內殼體蓋、防火組件、通氣防塵罩等組成，是利用閥組件重量和配重盤來控制油罐內壓的，用于地上、半地下油罐。

多功能呼吸閥是在總結油罐系統存在問題(阻火器在呼吸閥下安裝，呼吸閥排出口朝下)研究設計的一種新型呼吸閥。它解決了油罐呼吸系統存在的不合理、不科學問題。

(6)筒式液壓安全閥。圖2-38是筒式液壓安全閥的結構示意圖。它由儲液槽、懸起式隔板、安全閥罩蓋、加油管等組成。它與呼吸閥安裝于同一座(地上、半地下)油罐。

(7)蘑菇式液壓安全閥。圖2-39是蘑菇式液壓安全閥的結構示意圖，它由中心管、閥底、閥門體、閥盤、保護網等組成。它與呼吸閥安裝于同一座(地上、半地下)油罐。
