日標蝶閥

日標蝶閥

型號: D373H-10K/20K、D343H-10K/20K

D373H-10K/20K、D343H-10K/20K日標蝶閥的主要結構特征為對夾式和法蘭式三偏心密封形式，閥座密封圈采用彈性密封和軟硬兼容的多層次密封兩種結構，其密封性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命，確?？煽康拿芊庑阅埽哂心透邷?、耐磨損、耐腐蝕等優(yōu)點。日標蝶閥廣泛應用于石油、化工及工業(yè)環(huán)保水處理、高層建筑、給排水等管道上。

日標蝶閥采用標準

設計標準：API 609-83

法蘭連接寸尺：JIS B2212 JIS B2213 HUS B2214

結構長度：JIS B2002-1987

壓力試驗：JIS B2003-1987

日標蝶閥–驅動形式

手柄、蝸輪、氣動、電動等

日標蝶閥–主要技術參數(shù)

公稱通徑 DN（mm） 830W 830L
2″～36″
公稱壓力 PN（MPa） 10K 20K
試驗壓力Ps（MPa） 強度試驗 1.5 3.0
密封試驗 1.1 2.2
適用介質 水、蒸汽、油品、海水等
試驗溫度 -29～425℃

D373H-10K/20K對夾式日標蝶閥–外形尺寸

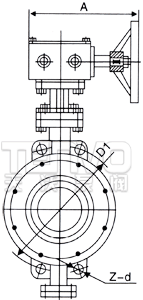

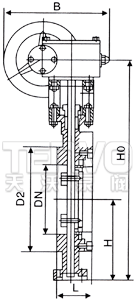

對夾式日標蝶閥結構圖
公稱通徑
DN		 結構長度
（標準值）		 外形尺寸（參考值） 連接尺寸（標準值）
H D373H D673H D973H 10K 20K
inch mm L H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d
2″ 50 43 112 350 180 200 625 245 72 530 250 255 120 4-19 120 8-19
2-1/2″ 65 46 115 370 180 200 625 245 72 530 250 255 140 4-19 140 8-19
3″ 80 49 120 380 180 200 645 245 72 565 250 255 150 8-19 160 8-23
4″ 100 56 138 420 180 200 675 355 92 600 250 255 175 8-19 185 8-23
5″ 125 64 164 460 180 200 715 355 92 640 250 255 210 8-23 225 8-25
6″ 150 70 175 555 270 280 800 355 92 705 300 315 240 8-23 260 12-25
8″ 200 70 208 605 270 280 850 250 170 775 300 315 290 12-23 305 12-25
10″ 250 76 243 680 270 280 925 250 170 945 300 315 355 12-25 380 12-27
12″ 300 83 283 800 380 420 1035 450 220 1070 300 315 400 16-25 430 16-27
14″ 350 92 310 835 380 420 1070 450 220 1140 300 315 445 16-25 480 16-33
16″ 400 102 340 915 450 470 1190 450 220 1210 300 315 510 16-27 540 16-33
18″ 450 114 380 960 480 490 1250 650 280 1335 575 714 565 20-27 605 20-33
20″ 500 127 410 1020 480 490 1290 650 280 1415 575 714 620 20-27 660 20-33
24″ 600 154 470 1225 480 490 1455 850 380 1605 656 810 730 24-33 770 24-39
28″ 700 165 550 1355 640 660 1585 850 380 1844 656 810 840 24-33 900 24-48
32″ 800 190 640 1470 640 660 1700 1250 380 2040 656 810 950 28-33 1030 24-56
36″ 900 203 710 1545 750 860 1965 1250 380 2255 785 863 1050 28-33 1140 28-56
40″ 1000 216 770 1795 850 900 2015 1250 380 2380 785 863 1160 28-39 - -
48″ 1200 254 890 1965 850 900 2250 1250 380 2640 785 863 1380 32-39 - -

D343H-10K/20K法蘭式日標蝶閥–外形尺寸

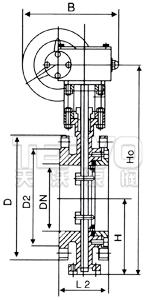

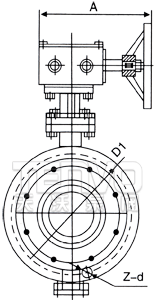

法蘭式日標蝶閥結構圖
公稱通徑
DN		 結構長度
（標準值）L		 外形尺寸（參考值） 連接尺寸（標準值）
H D343H D643H D943H 10K 20K
inch mm 短 長 H1 A1 B1 H2 A2 B2 H3 A3 B3 D1 Z-d D1 Z-d
2″ 50 108 150 112 350 180 200 605 245 72 530 250 255 155 4-19 120 8-19
2-1/2″ 65 112 170 115 370 180 200 625 245 72 530 250 255 175 4-19 140 8-19
3″ 80 114 180 120 380 180 200 645 245 72 565 250 255 185 8-19 160 8-23
4″ 100 127 190 138 420 180 200 675 355 92 600 250 255 210 8-19 185 8-23
5″ 125 140 200 164 460 180 200 715 355 92 640 250 255 250 8-23 225 8-25
6″ 150 140 210 175 555 270 280 800 355 92 705 300 315 280 8-23 260 12-25
8″ 200 152 230 208 605 270 280 850 250 170 775 300 315 330 12-23 305 12-25
10″ 250 165 250 243 680 270 280 925 250 170 945 300 315 400 12-25 380 12-27
12″ 300 178 270 283 800 380 420 1035 450 220 1070 300 315 445 16-25 430 16-27
14″ 350 190 290 310 835 380 420 1070 450 220 1140 300 315 490 16-25 480 16-33
16″ 400 216 310 340 915 450 470 1190 450 220 1210 300 315 560 16-27 540 16-33
18″ 450 222 330 380 960 480 490 1250 650 280 1335 575 714 620 20-27 605 20-33
20″ 500 229 350 410 1020 480 490 1290 650 280 1415 575 714 675 20-27 660 20-33
24″ 600 267 390 470 1225 480 490 1455 850 380 1605 656 810 795 24-33 770 24-39
28″ 700 292 430 550 1355 640 660 1585 850 380 1844 656 810 905 24-33 900 24-48
32″ 800 318 470 640 1470 640 660 1700 1250 380 2040 656 810 1020 28-33 1030 24-56
36″ 900 330 510 710 1545 750 860 1865 1250 380 2255 785 863 1120 28-33 1140 28-56
40″ 1000 410 550 770 1795 850 900 2015 1500 580 2380 785 863 1235 28-39 - -
48″ 1200 470 630 890 1965 850 900 2226 1500 580 2640 785 863 1465 32-39 - -
