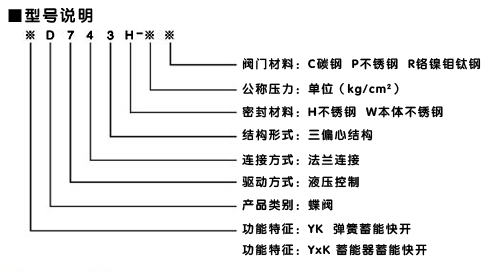

液控快速關閉蝶閥–標準與規范

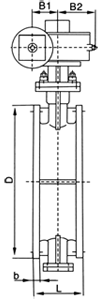

型液控快速關閉蝶閥外形尺寸圖

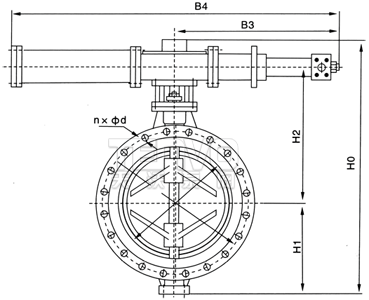

YKD743H-16型–主要外形尺寸

YxKD743H-16型–主要外形尺寸

液控快速關閉蝶閥–結構及特點

液控快速關閉閥由主閥、齒輪齒條油缸傳動裝置、液壓系統、電氣控制系統四大部分組成。各部分高度集成為一個整體，結構緊湊，大大節省了占地空間。

采用三偏心金屬密封蝶閥，在傳統的雙偏心結構基礎上配置獨特的角偏心設計，充分利用凸輪效應，使閥門啟閉時密封副瞬時接觸、瞬時脫離，消除磨擦和卡擠，磨損小，耐高溫，啟閉輕松，密封可靠。

齒輪齒條傳動箱結構緊湊，直接與油缸相連；油缸尾部設有緩沖裝置，消除快關時的慣性沖擊，延長閥門使用壽命。

液壓系統根據快關動力源的不同分為彈簧蓄能快關（YKD）和蓄能器蓄能快關（YxKD）兩大類。閥門正常啟閉動力源一般由液壓系統中的油泵機組提供，也可來源于汽輪機主機配套液壓站。正常啟閉速度由流量閥調節控制。

電氣控制系統按主邏輯元件類別分為普通繼電型和PLC智能控制型，出廠配套一般為普通繼電型，需PLC智能控制型應在訂貨時說明。系統除設有正常開閥、正常關閥等常規控制動作，還設置了全開狀態15%行程“游動”功能，以避免閥門卡阻。

系統中配有就地控制回路和遠程聯動控制回路。就地控制回路主要用于現場調試，正常工作時一般均使用遠程聯動控制回路。

液壓系統電磁換向閥控制特征一般為正作用型，即：電磁閥得電蝶閥開閥、失電蝶閥關閉；反之則為反作用型。常規配套電磁換向閥為正作用型，采用反作用型應在訂貨時說明。

系統動力電源為AC380V，控制電源可以是AC220V、DC220V、DC110V或其它電源等級。

液控快速關閉蝶閥–使用與維護

1、出廠時各部分都已根據用戶要求調節設定好，一般不得隨意調節改動。

2、設備需在提供電源條件下工作，且要求穩定可靠。

3、由于本系統控制閥組采用了眾多螺紋插裝閥，需特別注意油液的清潔度，建議每三個月旁路過濾油一次。

4、根據使用工況，24小時連續工作制，每半年必須更換油液一次，且需同時更換高壓濾芯；8小時間斷工作制可按累計使用2400小時后更換一次，同時更換高壓濾芯。系統發出油液污染報警信號時，也必須更換高壓濾芯，同時說明油液清潔度不好。

5、定期檢查油箱液位高度。第一次加油建議加至滿液位計，正常工作狀態下油位要求滿足在液位計1/2以上高度位置，底于1/3高度時必須加油。

6、每月應定期檢查蓄能器內氣體壓力，正常充氣壓力在100Bar，底于90Bar時需充氣。

7、液壓裝置投入運行后，需經常到工作現場觀察運行情況，看是否有指示故障、漏油等異?，F象發生，如有需及時處理。

8、定期進行游動試驗，以防止閥門卡阻。

液控快速關閉蝶閥–運輸與安裝

1、運輸要求包裝可靠。且有防塵防雨設施，吊裝過程應注意緩慢、平穩、輕放，避免因強烈撞擊振蕩而導致零部件受損。

2、設備長時間不用應放掉油液和氮氣，且注意防塵防雨。

3、按照閥體上標示管道壓力方向安裝閥門。

4、液壓裝置可采用與閥體整體式安裝，通過油缸出軸端面直接到閥體上，要求牢固可靠。但油箱底部必須有支撐。

5、禁止露天存放。
