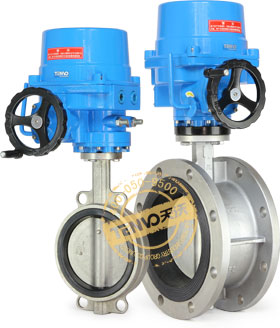

電動軟密封蝶閥

電動軟密封蝶閥

型號: D941X、D971X

天沃電動軟密封蝶閥按連接形式主要分為：法蘭式、對夾式和突耳式。其閥體、閥板、閥軸為同心結構設計，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物等特點，是管路優先選用的電控蝶閥。電動軟密封蝶閥既可作切斷介質用，又可作調節介質的流量用。特別適用于雙向密封和閥體易銹蝕場合，選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到最佳效果。

電動執行器：

天沃電動法蘭球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器

特點總結：

開關型/調節型/防爆型蝶閥最高耐溫≤120℃

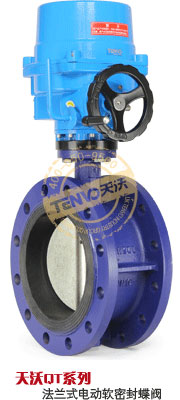

D941X型法蘭式電動軟密封蝶閥

D941X型法蘭式電動軟密封蝶閥

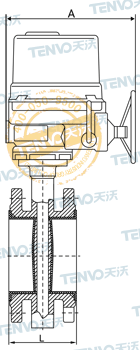

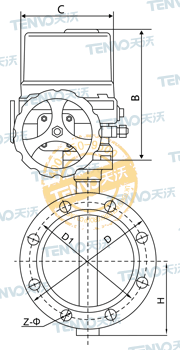

法蘭式電動軟密封蝶閥結構圖
電動法蘭軟密封蝶閥結構圖
DN L H D D1 Z-Φ A B C
50 108 77 165 125 4-18 272 263 200
65 112 93 185 145 4-18 272 263 200
80 114 100 200 160 8-18 272 263 200
100 127 113 220 180 8-18 272 263 200
125 140 123 250 210 8-18 272 263 200
150 140 193 285 240 8-22 272 263 200
200 152 172 340 295 8-22 290 298 220
250 165 202 395 350 12-22 290 298 220
300 178 218 445 400 12-22 331 342 260
350 190 253 505 560 16-22 331 342 260
400 216 300 565 515 16-26 331 342 260
450 222 328 615 656 20-26 331 342 260
500 229 352 670 620 20-26 331 342 260
600 267 397 780 725 20-30 331 342 260

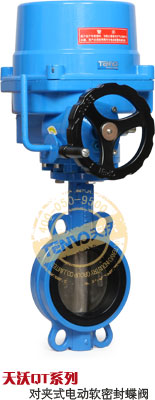

D971X型對夾式電動軟密封蝶閥

D971X型對夾式電動軟密封蝶閥

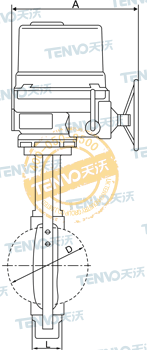

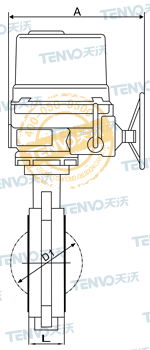

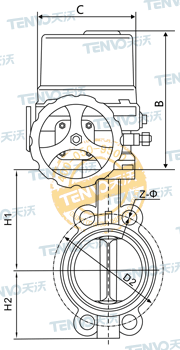

對夾式電動軟密封蝶閥結構圖
電動對夾式軟密封蝶閥結構圖
DN L H1 H2 D1 D2 Z-Φ A B C
50 42 161 80 52.9 120 4-19 272 263 200
65 44.7 175 89 64.5 136.2 4-19 272 263 200
80 45.2 181 95 78.8 160 4-19 272 263 200
100 52.1 200 114 104 185 4-19 272 263 200
125 54.4 213 127 123.3 215 4-19 272 263 200
150 55.8 226 139 155.6 238 4-23 272 263 200
200 60.6 260 175 202.5 295 4-23 290 298 220
250 65.6 292 203 250.5 357 4-23 290 298 220
300 76.9 337 242 301.6 407 4-23 331 342 260
350 76.5 368 267 333.3 467 4-23 331 342 260
400 86.5 400 309 389.6 515
525		 4-28 331 342 260
450 105.6 422 328 440.5 565
585		 4-28 331 342 260
500 131.8 480 361 491.5 620
650		 4-M27 331 342 260
600 152 562 459 592.5 725
770		 4-M27 331 342 260

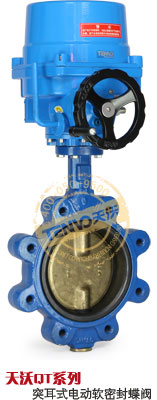

D971X型突耳式電動軟密封蝶閥

AL型對夾式電動軟密封蝶閥

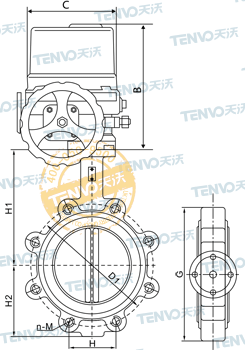

AL型對夾式電動軟密封蝶閥結構圖
AL型電動對夾式軟密封蝶閥結構圖
mm inch L H1 H2 H D D1 N-M G A B C
50 2″ 42 161 80 88.38 52.9 120 4-M16 118 272 263 200
65 2-1/2″ 44.7 175 89 102.54 64.5 136.2 4-M16 137 272 263 200
80 3″ 45.2 181 95 61.23 78.8 160 8-M16 178 272 263 200
100 4″ 52.1 200 114 68.88 104 185 8-M16 206 272 263 200
125 5″ 54.4 213 127 80.36 123.3 215 8-M16 238 272 263 200
150 6″ 55.8 226 139 91.84 155.6 238 8-M20 266 272 263 200
200 8″ 60.6 260 175 92.40 202.5 295 12-M20
12-M24		 329 290 298 220
250 10″ 65.6 292 203 105.34 250.5 357 12-M20
12-M24		 393 290 298 220
300 12″ 76.9 337 242 91.11 301.6 407 12-M20
12-M24		 462 331 342 260
350 14″ 76.5 368 267 112.89
76.35		 333.7 467 12-M20
12-M24		 515 331 342 260
400 16″ 86.5 400 309 100.47
102.42		 390.1 515
525		 16-M24
16-M27		 579 331 342 260
450 18″ 105.6 422 328 88.39
91.51		 441.2 565
585		 16-M24
16-M27		 627 331 342 260
500 20″ 131.8 480 361 96.99
101.68		 491.5 620
650		 16-M24
16-M30		 696 331 342 260
600 24″ 152 562 459 113.42
120.46		 592.5 725
770		 16-M27
16-M33		 821 331 342 260
