高性能美標蝶閥

高性能美標蝶閥

型號: 800系列

800系列高性能美標蝶閥是引進TENVO先進技術，采用帶有球形表面的雙偏心蝶板，配以單片撓性唇式密封座，適用于要求可靠密封和良好調節特性場合的閥門，該閥門具有嚴密的密封性能，超長的使用壽命，可作快速切斷或調節流量之用。

800系列高性能蝶閥使用多種結構材料，包括符合NACE要求和抗磨蝕的。并可提供用于氯氣、氧氣、高真空和腐蝕性介質及低溫環境的特殊閥門。

耐磨陶瓷蝶閥

相同:蝶閥類型

不同:全襯陶瓷/耐磨損

日標蝶閥

相同:蝶閥類型

不同:日標

雙向蝶閥

相同:蝶閥類型

不同:雙向壓

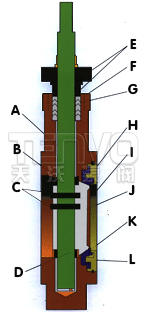

高性能美標蝶閥的整體結構

高性能美標蝶閥整體結構圖

A、PTFE襯里的不銹鋼軸承，耐腐蝕性高，并能自潤滑

B、止推墊圈保持蝶板的中心位置

C、壓入式的直銷使閥桿與蝶板結合更穩定，同時外觀更整潔，有效增強介質的流通性能

D、整體式單直徑把偏差減小到最低

E、調整填料不會給閥座加載，手動閥門中都有可靠的軸擋圈

F、可直接剛性安裝執行機構

G、PTFE的V形填料，也可提供石墨填料

H、閥體嵌件防止閥座磨損和腐蝕

I、偏心蝶板的轉動不以閥座為支點，減少了扭矩和閥座磨損

J、蝶板設計使該閥門的最高扭矩點低于常規閥門

K、撓性的唇形閥座，確保關閉可靠，可自動補償磨損

L、拆卸閥座，不需要拆軸和蝶板

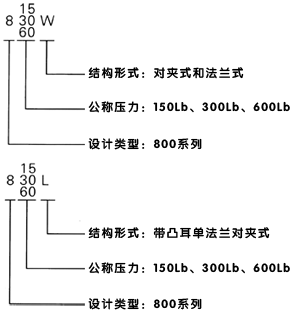

高性能美標蝶閥–型號說明

高性能美標蝶閥–標準與規范

API 609 凸緣式和對夾式蝶閥
BS6755 英國閥門試驗標準第二部分：耐火試驗要求
MSS SP-25 閥門標準標記體系
MSS SP-44 鋼制管線法蘭
MSS SP-55 鋼鑄件質量標準
MSS SP-61 鋼閥門壓力試驗
MSS SP-69 閥門和連接件術語
ANSI B 31.3 化工廠和煉油廠管道
ANSI B 31.8 氣體傳輸和分配管道系統
API 607 軟密封閥門耐火試驗
API 598 閥門檢驗和試驗
ANSI B 16.10 鐵素體類閥門面對面，端對端尺寸
ANSI B 16.5 鋼管法蘭和法蘭連接件
ANSI B 16.47 NPS26-NPS60打口徑鋼法蘭
ANSI B 16.34 法蘭端和對焊端鋼制閥門
ANSI B 31.1 發電廠管道
ANSI B 31.4 無水氨和酒精，碳氫化合物輸送系統
ANSI/FCI 70-2-1991 控制閥門閥座泄漏

815W/830W高性能美標蝶閥–外觀尺寸

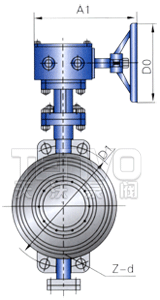

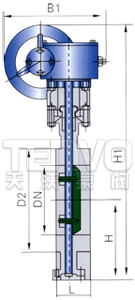

對夾式高性能美標蝶閥結構圖

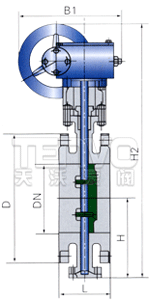

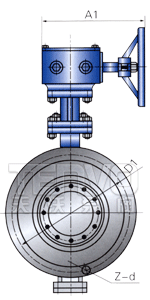

法蘭式高性能美標蝶閥結構圖

公稱通徑
DN		 結構長度（標準值） 外形尺寸（參考值） 連接尺寸（標準值）
L L1 H H0 D D1 D2 M Z-d
815W inch mm inch mm inch mm inch mm inch mm inch mm inch mm inch mm
2 50 1.69 43 4.25 108 4.33 110 13.58 345 6.00 152 4.75 120.5 3.62 92 M16 4-18
2-1/2 65 1.81 46 4.40 112 4.64 118 14.25 362 7.00 178 5.50 139.5 4.13 105 M16 4-18
3 80 1.88 48 4.50 114 4.92 125 14.96 380 7.50 190 6.00 152.5 5.00 127 M16 4-18
4 100 2.12 54 5.00 127 5.70 145 16.34 415 9.00 229 7.50 190.5 6.19 157 M16 8-18
5 125 2.19 56 5.50 140 6.50 165 17.91 455 10.00 254 8.50 216 7.32 186 M20 8-22
6 150 2.25 57 5.50 140 6.89 175 21.45 545 11.00 279 9.50 241.5 8.50 216 M20 8-22
8 200 2.50 64 6.00 152 8.26 210 24.21 615 13.50 343 11.75 298.5 10.62 270 M20 8-22
10 250 2.81 71 6.50 165 9.84 250 27.36 695 16.00 406 14.25 362 12.75 324 M24 12-26
12 300 3.19 81 7.00 178 11.24 285 32.78 830 19.00 483 17.00 432 15.00 381 M24 12-26
14 350 3.62 92 7.50 190 12.60 320 35.43 900 21.00 533 18.75 476 16.25 413 M27 12-30
16 400 4.00 102 8.50 216 13.98 355 38.58 980 23.50 597 21.25 540 18.50 470 M27 16-30
18 450 4.50 114 8.75 222 14.96 380 40.55 1030 25.00 635 22.75 578 21.00 533 M30 16-33
20 500 5.00 127 9.00 229 16.34 415 43.70 1110 27.50 699 25.00 635 23.00 584 M30 20-33
24 600 6.06 154 10.50 267 18.70 475 51.37 1305 32.00 813 29.50 749.5 27.25 692 M33 20-36
26 650 6.50 165 11.50 292 20.85 530 54.72 1390 34.25 870 31.75 806.5 29.5 750 M33 24-35
28 700 6.50 165 11.50 292 22.04 560 58.07 1475 36.50 927 34.00 864 31.50 800 M33 28-36
30 750 6.50 165 12.52 318 22.38 580 60.03 1525 38.75 985 36.00 914 33.75 857 M33 28-36
32 800 7.50 190 12.50 318 24.80 630 62.40 1585 41.75 1060 38.50 978 36.00 914 M39 28-42
34 850 7.88 200 13.00 330 25.60 650 63.00 1600 43.75 1110 40.50 1029 38.00 965 M39 32-42
36 900 7.88 200 13.00 330 26.77 680 69.48 1765 46.00 1168 42.75 1086 40.25 1022 M39 32-42
38 950 7.88 200 16.14 410 27.95 710 72.84 1850 48.75 1235 45.25 1150 42.25 1072 M39 32-42
40 1000 8.50 210 16.14 410 29.53 750 76.00 1930 50.75 1290 47.25 1200 44.25 1125 M39 36-42
830W 2 50 1.69 43 4.25 108 4.33 110 13.58 345 6.50 165 5.00 127 3.62 92 M16 8-18
2-1/2 65 1.81 46 4.50 112 4.64 118 14.25 362 7.50 190 5.86 149 4.13 105 M20 8-22
3 80 1.88 48 4.50 114 4.92 125 14.96 380 8.25 210 6.63 168 5.00 127 M20 8-22
4 100 2.12 54 5.00 127 5.70 145 16.34 415 10.00 254 7.87 200 6.19 157 M20 8-22
5 125 2.19 56 5.50 140 6.50 165 17.91 455 11.00 279 9.25 235 7.32 186 M20 8-22
6 150 2.31 59 5.50 140 6.89 175 21.45 545 12.50 318 10.63 270 8.50 216 M20 12-22
8 200 2.88 73 5.90 152 8.26 210 24.21 645 15.00 381 13.00 330 10.62 270 M24 12-26
10 250 3.25 83 6.30 165 9.84 250 27.36 695 17.50 445 15.24 387 12.75 324 M27 16-30
12 300 3.62 92 7.00 178 11.24 285 32.78 830 20.50 521 17.76 451 15.00 381 M30 16-33
14 350 4.62 117 7.50 190 12.60 320 35.43 900 23.00 584 20.24 514 16.25 413 M30 20-33
16 400 5.25 133 8.50 216 13.98 355 38.58 980 25.50 648 22.50 571 18.50 470 M33 20-36
18 450 5.88 149 8.74 222 14.96 380 40.55 1030 28.00 711 24.75 628 21.00 533 M33 24-36
20 500 6.25 159 9.00 229 16.34 415 43.70 1110 30.50 775 27.00 686 23.00 584 M33 24-36
22 550 7.12 181 10.50 267 17.50 445 46.5 1180 33.00 838 29.25 743 25.25 641 M39 24-42
24 600 7.12 181 10.50 267 18.70 475 51.37 1305 36.00 914 32.00 813 27.25 692 M39 24-42
26 650 8.25 210 11.50 292 20.00 510 54.0 1370 38.25 972 34.50 876 29.50 749 M42 28-45
28 700 9.01 229 11.50 292 22.04 560 58.07 1475 40.75 1035 37.00 940 31.50 800 M42 28-45
30 750 9.01 229 12.50 318 22.38 580 60.03 1525 43.00 1092 39.25 997 33.75 857 M45 28-48
32 800 9.48 241 12.50 318 25.59 650 64.37 1635 45.25 1149 41.50 1054 36.00 914 M48 28-51
34 850 9.50 241 13.00 330 26.00 660 66.0 1675 47.50 1206 43.50 1105 38.00 965 M48 28-51
36 900 9.48 241 13.00 330 26.77 680 69.48 1765 50.00 1270 46.00 1168 40.25 1022 M52 32-55
38 950 11.80 300 16.15 410 28.5 725 72.0 1830 46.00 1168 43.00 1092 40.50 1029 M39 32-42
40 1000 11.80 300 16.15 410 31.0 785 78.0 1980 48.75 1238 45.00 1156 42.75 1086 M42 32-45

815L/830L帶凸耳單法蘭對夾式高性能美標蝶閥–外觀尺寸

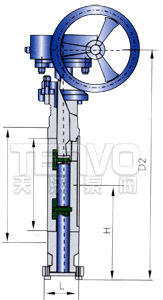

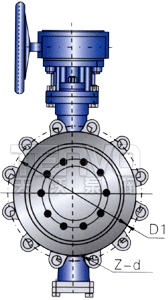

帶凸耳單法蘭對夾式高性能美標蝶閥結構圖
公稱通徑
DN		 結構長度（標準值） 外形尺寸（參考值）
L H H0 D1 D2 M Z-d
815L inch mm inch mm inch mm inch mm inch mm inch mm
2 50 1.69 43 4.33 110 13.58 345 4.75 120.5 3.62 92 M16 4-18
2-1/2 65 1.81 46 4.64 118 14.25 362 5.50 139.5 4.13 105 M16 4-18
3 80 1.88 48 4.92 125 14.96 380 6.00 152.5 5.00 127 M16 4-18
4 100 2.12 54 5.70 145 16.34 415 7.50 190.5 6.19 157 M16 8-18
5 125 2.19 56 6.50 165 17.91 455 8.50 216 7.32 186 M20 8-22
6 150 2.25 57 6.89 175 21.45 545 9.50 241.5 8.50 216 M20 8-22
8 200 2.50 64 8.26 210 24.21 615 11.75 298.5 10.62 270 M20 8-22
10 250 2.81 71 9.84 250 27.36 695 14.25 362 12.75 324 M24 12-26
12 300 3.19 81 11.24 285 32.78 830 17.00 432 15.00 381 M24 12-26
14 350 3.62 92 12.60 320 35.43 900 18.75 476 16.25 413 M27 12-30
16 400 4.00 102 13.98 355 38.58 980 21.25 540 18.50 470 M27 16-30
18 450 4.50 114 14.96 380 40.55 1030 22.75 578 21.00 533 M30 16-33
20 500 5.00 127 16.34 415 43.70 1110 25.00 635 23.00 584 M30 20-33
24 600 6.06 154 18.70 475 51.37 1305 29.50 749.5 27.25 692 M33 20-36
26 650 6.50 165 20.85 530 54.72 1390 31.75 806.5 29.5 750 M33 24-35
28 700 6.50 165 22.04 560 58.07 1475 34.00 864 31.50 800 M33 28-36
30 750 6.50 165 22.38 580 60.03 1525 36.00 914 33.75 857 M33 28-36
32 800 7.50 190 24.80 630 62.40 1585 38.50 978 36.00 914 M39 28-42
34 850 7.88 200 25.60 650 63.00 1600 40.50 1029 38.00 965 M39 32-42
36 900 7.88 200 26.77 680 69.48 1765 42.75 1086 40.25 1022 M39 32-42
38 950 7.88 200 27.95 710 72.84 1850 45.25 1150 42.25 1072 M39 32-42
40 1000 8.50 216 29.53 750 76.00 1930 47.25 1200 44.25 1125 M39 36-42

高性能美標蝶閥–特點

使用獨特的動載密封PTFE閥座設計，彈性好，可靠性高

無須增加O形圈或金屬部件來保持密封

唇緣式密封結構可補償溫度和壓力的變化

使用壽命長，維修量小

密封試驗，雙向達到無氣泡泄漏

高性能美標蝶閥–閥座類型

PTFE、R-PTFE、PEEK、防火閥座等

偏置軸和偏心蝶板設計

在開啟和處于中間位置時閥座與蝶板不發生接觸

在閥座上下部位無磨損點

扭矩低，操作機構要求小

軸的固定可靠

軸的頂端裝有緊定環，在軸意外斷裂時防止軸的上部移竄出壓蓋

耐火結構

耐火型閥門按API 607第4版和BS 6755第二部分經過火燒試驗

耐火閥座

耐火閥座是考慮在火燒時需要有效關閉時使用的。是以金屬座圈鑲嵌PTFE、PTFE作為首道密封。當PTFE燒壞時，金屬座圈作為第二道密封進行有效的關閉。耐火閥座也適合用于關鍵的或嚴峻的使用工況。帶耐火閥座的閥門按API 607第四版和BS 6755第二部分經過試驗并獲得認可。

閥座維修保養方便

只要取下嵌件即可更換閥座，不必拆卸蝶閥和軸

斷流維修保養方便

具有優良的控制特性

流量特性曲線等比變化

調節范圍廣

即使用于控制仍能緊密密封

高性能美標蝶閥–閥座結構

標準閥座密封

本蝶閥的標準閥座密封使用PTFE和超高分子量的聚乙烯為材料。設計為唇式結構，管流體的方向如何，變形后能恢復到原先的位置與蝶板保持密封。

ANSl/FCI 70-2規定了控制閥的泄漏等級和試驗程序。其中Ⅵ級為最低泄漏等級。高性能美標蝶閥能達到MSS-SP61規定的無氣泡密封，要高于VI級。

閥門關閉時蝶板使閥座稍稍形。這一變形“激勵”了閥座。閥座密封面的激勵使它與蝶板的邊緣保持持久的密封。

當嵌件側受壓時，壓力被施加于唇緣的下方進一步加大了蝶板與閥座之間的密封力。

當壓力施加于非嵌件的一側時，蝶板被推向閥座。由于蝶板的輪廓呈球形，蝶板越向閥座推進，關閉就越緊密。唇緣與嵌件底部的槽接觸，限制了閥座的過量移動。

高性能美標蝶閥–特殊工況

蒸汽工況

本對夾式蝶閥，包括PTFE閥座的額定值較低的閥門到Peek閥座很適用于蒸汽工況。在蒸汽工況作開關用的閥門額定值如下表所列，根據軸材料的選用，額定值會減低。

閥門型號 閥座材料 最大壓差
pis bar
815W/815L PEEK 200* 200*
830W/830L PEEK 500 500

氧氣工況

本閥門經過特殊處理可用于氧氣工況進行斷流和控制。在零部件準備、裝配、試驗和包裝方面有一套嚴格的程序確保清潔、避免氧氣與油脂和其它雜質起反應造成內部危險。

真空工況

標準的對夾式蝶閥的額定密封可達到真空度2×10-2乇。也可提供真空度為2×10-5乇的特殊對夾式高真空閥門。此外特殊高真空閥門經確認在真空度為2×10-5乇時其氦泄漏率不超過2×10-5CC/秒。

高壽命的選擇

包括增強PTFE軸密封、PEEK-增強PTFE止推軸承在內的零部件組合的閥門其使用壽命要大大高于普通閥門。當然，實際的性能取決于介質、壓力和溫度條件。氧、氮、氫、水及清潔介質使用這一組合是最為理想的。注意：要避免含有酸、氯、溴、二氧化硫、蒸汽介質及溫度超過325°F(163%)工況。

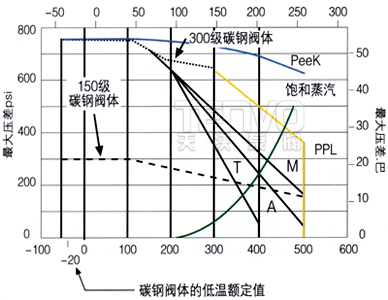

高性能美標蝶閥–閥座額定值

曲線上表示的閥座額定值只對閥座而言，是基于閥門全閉時蝶板兩端的壓差。這些額定值可作為通用條件下的使用指南。依據以往經驗，經過改進和變換其他閥座材料，使用的額定值可更高。對于特殊工況，請向TENVO咨詢。

T-PTFE M-增強PTFE A-耐火閥座

注意：316不銹鋼或20號合金閥桿的1/4″-60″(DN350-1500)的150級閥門的最大壓力差為150psi

316不銹鋼或20號合金閥桿的3″-36″(DN80-900)的300級閥門的最大壓力差為300psi
