HH44X微阻緩閉式止回閥–技術參數

HH44T、HH44H、HH44X微阻緩閉式止回閥

微阻緩閉式止回閥由主閥和副閥組成，用于給排水管道，安裝在水泵出口處，用來防止介質逆流和消除破壞性水錘，并有效地減少閥門關閉水錘壓力，保障管網安全運行。

結構圖

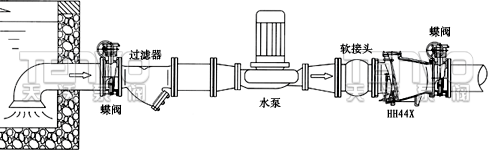

安裝示意圖

HH44X微阻緩閉式止回閥–外形尺寸

HH48X、HH49X微阻緩閉蝶式止回閥

微阻緩閉蝶式止回閥用在水泵出口及外類防止介質逆流的管網中，當介質流過該閥門時，蝶板由于受介質本身壓力的作用下被動緩慢開啟，當介質逆向流動時，蝶板本身重量、扭轉彈簧的力和介質逆流作用力使得蝶板關閉。當關閉到80%時由于受到活塞組件的作用力使得蝶板緩慢關閉直到密封面吻合，實現緩閉消聲功能，調節針閥可改變蝶板緩閉時間長短。

微阻緩閉蝶形止回閥可用在清水、污水、海水等介質的排水管道上，即能防止介質的倒流，又能有效地限制破壞性水錘，保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有效好節能效果等特點。

實物圖

結構圖

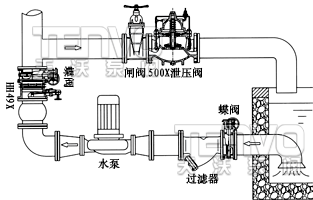

安裝示意圖

HH48X、HH49X微阻緩閉蝶式止回閥用–外形尺寸

HH47X、HDH47X重錘蝶式緩沖止回閥

重錘蝶式緩沖止回閥主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流，自動消除破壞性水錘，從而保證水泵和管路不受損壞。在設計上充分考慮了使用環境的要求，采用斜板式結構，達到無震動、無噪音、運行平穩、并具有節能的效果。用延緩半閉的方式使局部倒流介質向系統內泄流，從而大大降低了停泵倒流的水壓沖力，消除了破壞性水錘峰值的產生。

HH47X、HDH47X微阻緩閉蝶式止回閥用–外形尺寸

微阻緩閉蝶式止回閥–工作原理

微阻緩閉蝶式閥安裝在管路上，以防止介質逆流及由于逆流關閉而產生過大的壓力上升(水擊)。當介質正向流動時，在介質壓力作用下，蝶板開啟，隨即平衡錘助開，使閥處在微阻情況下工作；當介質逆向流動時，由于反向介質的作用，使蝶板從全開位置開始關閉。蝶板的前三分之二行程為快關段，后三分之一行程為緩沖減振關閉段。減振關閉過程為：蝶板上的觸銷推動避振缸上的活塞，缸內介質(避振缸內存有介質)通過節流口流出，調節活塞可以改變避振缸內介質排出的速度，即改變避振缸內活塞和蝶板向關閉方向移動的快慢，也就是蝶板兩階段關閉，且關閉時間可調，從而達到消除水擊、減輕振動、保護管路和防止泵倒轉的目的。

蝶式止回閥的結構類似于蝶閥，其密封原理近似于蝶閥。蝶式止回閥分兩種，一種是單板，一種是雙板。單板蝶式止回閥的密封原理更接近于蝶閥，蝶閥關閉時是靠閥桿傳遞到蝶板的扭矩，而單板蝶式止回閥是靠介質逆流時產生的偏心扭矩而完成的。單板蝶式止回閥開啟時靠介質的順流，克服蝶板自重產生的扭矩，沖開蝶板，達到開啟的目的；而當停泵時，沒有介質正向流動，靠蝶板自重產生的扭矩關閉蝶式止回閥。再靠介質回流時的壓力產生的密封比壓達到密封。此時應注意壓力較高的蝶式止回閥，其密封面寬度應寬些；壓力較低的蝶式止回閥，其密封面寬度應窄些。總之，要保證密封面上的實際比壓大于保證密封的必須比壓。且應小于材料允許的許用比壓，這樣既能保證有效的密封，而且還安全。對于雙板的蝶式止回閥，靠介質順流時的壓力克服彈簧的扭力矩而開啟，靠扭彈簧所產生的扭力矩而關閉，再靠介質逆流時的壓力產生的密封比壓達到密封。雙板式蝶式止回閥和單板式蝶式止回閥一樣，當介質工作壓力較高時密封面的寬度要設計得較寬些，介質工作壓力較低時密封面的寬度應設計得較窄些。只有這樣才能既保證密封性能，又不至把密封面破壞。

蝶形止回閥結構較簡單。根據管路情況，既可以垂直安裝，又可以水平安裝，其安裝方式比較靈活。又由于可以做成對夾式，這樣其外形尺寸較小，重量較輕。其流體阻力較小，水擊壓力亦較小。但蝶式止回閥由于結構原因，不能作成高的工作壓力，只適用于中低壓的場合。

蝶式止回閥–適用場合

蝶式止回閥的適用場合式低壓大口徑，而且安裝場合受限制。因為蝶形止回閥的工作壓力不能做到很高，但公稱尺寸可以做到很大，可以達到2000mm以上，但公稱壓力都在6.4MPa以下。碟式止回閥可以做成對夾式，一般都安裝在管路的兩法蘭之間，采用對夾連接的形式。

碟式止回閥的安裝位置不受限制，可以安裝在水平管路上，也可以安裝在垂直管路或傾斜管路上。
