電動球閥以電動執行器為驅動動力，具有旋轉90°的動作，主要用來做切斷、分配和改變介質的流動方向。電動球閥具有結構緊湊、性能穩、安裝方便的特點，在國民工業的很多行業得到越來越多的應用。

天沃出品的電動球閥采用TT、TTS、QT、CHQ等四款電動執行機構，覆蓋了高中低的不同性能、不同價位。用戶也可以指定執行器的品牌與型號，我們與國內外多個知名品牌保持合作關系。

電動執行器：

天沃電動球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器

電動球閥選購提示：

第一步：選擇球閥的類型，主要從球閥的結構、材質、密封閥座材料、壓力、溫度等方面選擇。

第二步：選擇電動執行器的類型，天沃公司主要有四款電動執行器：TT、TTS、QT、CHQ，可滿足不同用戶的需求。

第三步：從電動執行器的主要功能選擇執行器型號，如開關型、調節型、防爆型、智能型等。

電動球閥補充說明

電動球閥是由電動執行機構與球閥組成，使用三相或單相電源為動力，根據裝配不同的電動執行器，可以對球閥啟到開關、調節等不同的功能，電動球閥是控制系統中最常見的閥門之一。

電動球閥根據球體的運動原理，所裝配的一般為角行程電動執行器，在易燃、易爆爆場合需要采用防爆型。

采用氣動執行機構為驅動裝置的球閥統稱為氣動球閥，利用壓縮空氣為動力能源，可配各種附件，如限位開關、電磁閥、氣源處理三連件、閥門減速器等，以實現就地或遠距離控制球閥的啟閉或調節。氣動球閥的主要功能由球閥的結構特點決定，如V型球閥、三通球閥、四通球閥等。

氣動執行器較之電動執行器的最大特點是啟閉速度快，天沃公司自行研發的執行器有AT、GT、AW等，在角行程閥門的應用上具有悠久的歷史和雄厚的經驗積累。

氣動執行器：

天沃氣動球閥標配AT系列氣動執行器，該執行器在綜合運用英國TENVO公司的設計工藝基礎上進行研制、開發而成，詳情請瀏覽：AT系列氣動執行器

氣動球閥選購提示：

第一步：根據工況工藝的需求，選擇球閥的類型：如球閥的結構、壓力、材質、密封形式、使用溫度以及其它的要求等。

第二步：選擇氣動執行器的類型，天沃公司共有四款氣動執行器供用戶選擇：從性能、價格、外觀等方面滿足不同工況的需求。

第三步：選擇執行器的作用形式：雙作用或單作用。

第四步：為了最大限度的發揮氣動球閥的性能，還有選擇相應的附件：如調節型球閥要配備閥門定位器。

Q941F/H電動法蘭球閥是一種轉角90。的旋轉類球閥，密封性能優良，流通能力大，流阻系數小，結構簡單，維修方便，使用壽命長，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過，配用電動執行機構，產品通常用于密封要求嚴格的場合，除控制氣體，液體，蒸汽介質外，還適宜控制水含有纖維雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。

電動執行器：

天沃電動法蘭球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器

特點總結：

采用角行程電動執行器220V/380V/調節型/防暴型/智能型

Q941F/H電動法蘭球閥–外形尺寸

規格		配置	D1	D2	H	L	n-Ф
mm	in		1.6MPa				1.6MPa
15	1/2″	TT-5	65	95	246	130	4-14
20	3/4″	TT-5	75	105	256	140	4-14
25	1″	TT-5	85	115	266	150	4-14
32	1-1/4″	TT-5	100	135	286	165	4-18
40	1-1/2″	TT-10	110	145	319	180	4-18
50	2″	TT-10	125	160	334	200	4-18
65	1-1/2″	TT-20	145	180	388	220	4-18
80	3″	TT-20	160	195	403	250	8-18
100	4″	TT-50	180	215	441	280	8-18
125	5″	TT-100	210	245	502	320	8-18
150	6″	TT-100	240	280	537	360	8-23
200	8″	TT-200	295	355	612	400	12-23
250	10″	TT-200	355	425	682	450	12-25

其它類型電動法蘭球閥實物展示

Q641F/H型氣動法蘭球閥適用于PN1.0MPa～PN10.0MPa的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。氣動法蘭球閥可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。

性能特征：

閥桿采用防爆出設計；

全通徑浮動球；

球閥與球體之間帶防靜電裝置；

雙碟形彈片自動壓緊填料設計；

法蘭連接能保持良好密封性能，便于維修更換；

氣動執行器：

天沃氣動法蘭球閥標配AT系列氣動執行器，該執行器在綜合運用英國TENVO設計工藝的基礎上進行研制而成，詳情請瀏覽：AT系列氣動執行器

特點總結：

活塞式角行程氣動執行器啟閉動作迅速配附件性能更完美

Q641F/H型氣動法蘭球閥–外形尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸（mm）②
		L		d1		LJ③		D	D1	D2	D6	b	Z-Φd
		全通徑	縮徑	全通徑	縮徑	全通徑	縮徑
1.6	15	108	-	15	-	-	-	95	65	45	-	14	4-14
	20	117	-	20	-	-	-	105	75	55/58	-	14/16	4-14
	25	127	-	25	-	-	-	115	85	65/68	-	14/16	4-14
	32	140	-	32	-	-	-	135/140	100	78	-	16	4-18
	40	165	-	40	-	-	-	145/150	110	85/88	-	16	4-18
	50	178	-	50	-	-	-	165/165	125	100/102	-	16/18	4-18
	65	190	-	65	-	-	-	180/185	145	120/122	-	18	4-18
	80	203	203	80	65	-	-	195/200	160	135/138	-	20	8-18
	100	229	229	100	80	-	-	215/220	180	155/158	-	20	8-18
	125	356	254	125	100	-	-	245/250	210	185/188	-	22	8-18
	150	394	267	150	125	-	-	280/285	240	210/212	-	24/22	8-23/8-22
	200	457	292	200	150	-	-	335/340	295	265/268	-	26/24	8-23/12-22
2.5	15	140	-	15	-	-	-	95	65	45	40	16	4-14
	20	152	-	20	-	-	-	105	75	55/58	51	16	4-14
	25	165	-	25	-	175	-	115	85	65/68	58	16	4-14
	32	178	-	32	-	188	-	135/140	100	78	66	18	4-18
	40	190	-	40	-	200	-	145/150	110	85/88	76	18	4-18
	50	216	-	50	-	226	-	165/165	125	100/102	88	20	4-18
	65	240	-	65	-	253	-	180/185	145	120/122	110	22	8-18
	80	283	293	80	65	295	295	195/200	160	135/138	121	22	8-18
	100	305	305	100	80	321	321	230/235	190	160/162	150	24	8-23/8-22
	125	381	381	125	100	397	397	270	220	188	176	28	8-25/8-26
	150	403	403	150	125	419	419	300	250	218	204	30	8-25/8-26
	200	502	419	200	150	520	437	375	310	282/285	260	38	12-30
4.0	15	140	-	15	-	153	-	105	75	55/45	40	18	4-14
	20	152	-	20	-	165	-	125/130	85	68/58	51	20	4-18
	25	165	-	25	-	178	-	135/140	100	78/68	58	22	4-18
	32	178	-	32	-	191	-	150/155	110	82/78	66	24	4-23/4-22
	40	190	-	40	-	203	-	165/170	125	95/88	76	24	4-23/4-22
	50	216	216	50	40	232	232	175/180	135	105/102	88	26	4-23/4-22
	65	241	241	65	65	257	257	200/205	160	130/122	110	28	8-23/8-22
	80	283	283	80	80	299	299	210/215	170	140/138	121	30	8-23/8-22
	100	305	305	100	100	321	321	250	200	168/162	150	32	8-25/8-26
	125	381	381	125	125	297	397	295	240	202/188	176	36	8-30
	150	403	403	150	150	419	419	340/345	280	240/218	204	38	8-34/8-33
6.3	15	165	-	15	-	178	-	105	75	55/45	40	20	4-14
	20	190	-	20	-	203	-	125/130	90	68/58	51	22	4-18
	25	216	-	25	-	229	-	135/140	100	78/68	58	24	4-18
	32	229	-	32	-	242	-	150/155	110	82/78	66	24	4-23/4-22
	40	241	-	40	-	254	-	165/170	125	95/88	76	26	4-23/4-22
	50	292	292	50	40	308	308	195	145	112/102	88	28	4-23/4-22
	65	330	330	65	50	346	346	220	170	138/122	110	32	8-25/8-26
	80	356	356	80	65	372	372	230	180	148/138	121	34	8-25/8-26
	100	432	432	100	80	448	448	265	210	172/162	150	38	8-30

表中以分數表示者，分子為JB/T74～90系列2尺寸（等同于機械JB74～90-59的尺寸），分母為JB/T74～90系列1、GB912～913（PN1.6～4.0MPa）及HGJ44～76尺寸。

LJ為環連接面法蘭球閥的結構長度。

由于氣動執行器種類有不同，其結構長度在此一律省略，具體尺寸請聯系天沃工作人員。

其它類型氣動法蘭球閥實物展示

ZDRV型電動V型調節球閥為電動單元組合儀表中執行單元，可實現比例調節，接收ON-OFF或4-20mAC或1-5VDC的信號進行比例動作的小型、堅固、高精度的電動執行機構，動作靈敏，并采用轉角直接指示和反饋，廣泛應用于石油、化工、造紙、冶金、污水處理等行業，實現管道中介質流量調節和切斷，以達到生產過程按一定的規范進行。

電動執行器：

天沃電動法蘭球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器

附件選擇：

調節型V型球閥：閥體+支架+調節型電動執行器

開關型V型球閥：閥體+支架+開關型電動執行器

電動V型調節球閥–標準技術參數

TT系列電動V型球閥外形尺寸表

DN(mm)	L0	L	D	H1	H2	H3
25	207	50	64	101	178	67
32	207	55	74	111	187	72
40	207	60	82	121	187	77
50	207	75	100	126	204	82
65	256	145	/	136	235	95
80	256	165	/	146	235	105
100	256	194	/	151	245	130
125	256	210	/	176	245	155
150	380	229	/	196	285	170
200	380	243	/	216	322	210
250	380	297	/	300	322	245
300	380	338	/	385	345	280

ZSHV型氣動V型調節球閥是一種旋轉型調節球閥，可選用天沃ZS系列曲臂活塞式執行器(推薦)，或AT、GT等系列氣動執行器，與閥門定位器配套使用，可實現比例調節。氣動V型調節球閥閥體流道阻力小，流量系數大，1/4球面V形開口閥芯提供近似等百分比流量特性。調節球閥配用氣動活塞式執行機構輸出力巨大，動作靈敏，并采用轉角直接指示和反饋，廣泛應用于石油、化工、造紙、冶金、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流量調節和切斷，以達到生產過程一定的規范進行。

氣動執行器：

天沃氣動執行器在綜合運用英國TENVO設計工藝的基礎上進行研制、開發而成，ZS系列曲臂活塞式執行器控制精度高，回差和死區小，控制過程靈敏度高，詳情請瀏覽：ZS系列氣動執行器

附件選擇：

調節型V型球閥：閥體+支架+氣動執行器+電氣閥門定位器+空氣過濾器

開關型V型球閥：閥體+支架+氣動執行器+電磁閥+限位開關+空氣過濾器

ZS系列雙作用氣動V型球閥外形尺寸

DN	A	L	B	H	C	D	D1
25	270	390	140	133	105	85	85
32	270	390	140	138	105	85	85
40	275	395	140	140	115	85	85
50	275	395	140	150	115	85	85
65	296	440	150	165	125	85	85
80	300	445	150	178	135	85	90
100	300	445	150	190	135	85	102
125	343	507	155	205	155	85	97
150	343	507	155	235	170	85	129
200	418	617	190	265	200	85	123
250	502	742	224	317	260	92	149
300	520	760	224	362	280	/	148
350	605	900	277	437	330	/	179
400	620	900	277	492	330	/	180

ZSHV氣動V型調節球閥–標準技術參數

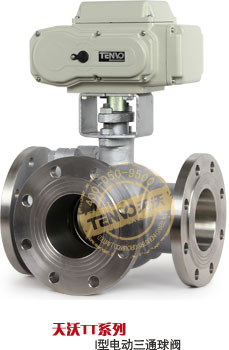

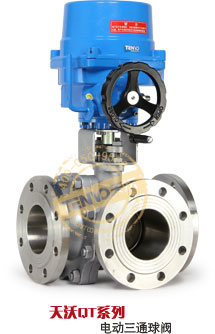

ZDRL/T型電動三通球閥是一種旋轉型調節閥，為電動單元組合儀表中執行單元。閥體有L型和T型兩種，用于分配流體或分流、合流場合，TENVO電動三通球閥采用QT或TT電動執行機構（高低搭配，滿足不同客戶需求），接受ON-OFF動作，精度高、動作靈敏，并采用轉角直接指示和反饋，廣泛應用于石油、化工、造紙、冶金、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流向轉變、合流或分流，以達到生產過程按一定的規范進行。

電動執行器：

天沃電動法蘭球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器

特點總結：

角行程電動執行器220V/380V標準型/防爆型

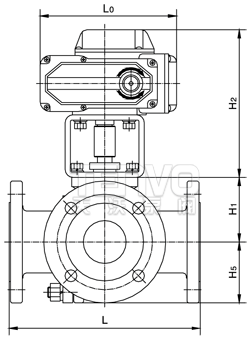

ZDRL/T電動三通球閥–外形尺寸

公稱通徑	Lo	L	L1	H1	H2	H5
15	157.5	130	65	54	152	47
20	157.5	150	75	54	152	47
25	157.5	160	80	60	152	52
32	207	180	90	67	187	59
40	207	200	100	78	187	66
50	207	230	115	88	204	78
65	256	290	145	98	235	91
80	256	310	155	121	235	106
100	256	350	175	144	245	130
125	380	400	200	148	315	150
150	380	480	240	176	315	172
200	380	600	300	226	352	215
250	380	730	365	281	352	270
300	380	850	425	320	363	330

表中數據以PN16配雙作用執行機構為依據。

閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI、JIS、DIN等標準。

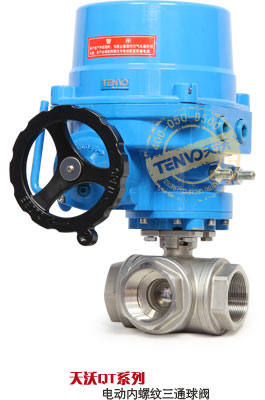

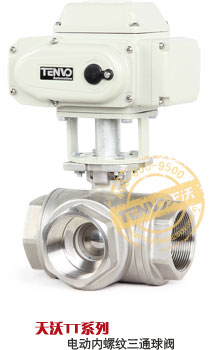

內螺紋電動三通球閥實物展示

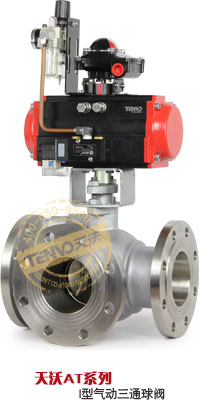

ZSHL/T氣動三通球閥是一種旋轉型調節閥，一般與電磁閥等氣動元件組合使用。閥體流道阻力小，流量系數大。閥芯有L型和T型兩種，用于分配流體或分流合流場合。TENVO氣動三通球閥配用AT或GT型氣動活塞式執行機構，輸出力巨大，動作靈敏，并采用轉角直接指示和反饋，廣泛應用于石油、化工、造紙、冶金、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流向轉變、合流或分流，以達到生產過程按一定的規范進行。

氣動執行器：

天沃氣動法蘭球閥標配AT系列氣動執行器，該執行器在綜合運用英國TENVO最新技術、最新材料、最新工藝的基礎上進行研制、開發、設計而成，詳情請瀏覽：AT系列氣動執行器

特點總結：

活塞式角行程動執行器啟閉迅速配帶附件性能更完美

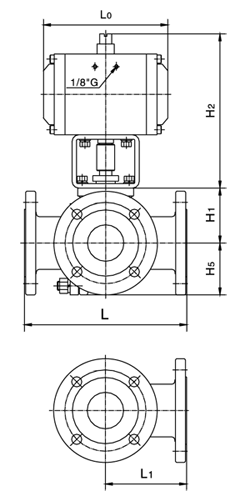

ZSHL/T氣動三通球閥–外形尺寸

公稱通徑	Lo	L	L1	H1	H2	H5
15	133	130	65	54	177	47
20	133	150	75	54	177	47
25	133	160	80	60	177	52
32	132	180	90	67	198	59
40	132	200	100	78	198	66
50	182	230	115	88	223	78
65	222	290	145	98	275	91
80	294	310	155	121	275	106
100	380	350	175	144	353	130
125	450	400	200	148	420	150
150	450	480	240	176	420	172
200	603	600	300	226	504	215
250	603	730	365	281	504	270
300	683	850	425	320	515	330

表中數據以PN16配雙作用執行機構為依據。

閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI、JIS、DIN等標準。

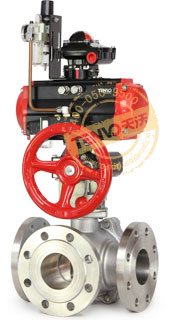

其它氣動三通球閥

電動內螺紋球閥采用一體化結構，與角行程電動執行機構（如天沃自行研發的TT、TTS、QT、CHQ等電動執行器）相配，輸入（4-20mA.DC，0-10V.DC或1-5V）信號或單相電源即可運轉，具有功能強、體積小、輕便宜人、配套簡單、流通能力大等特點。目前電動內螺紋球閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動化控制系統中。

電動執行器：

天沃電動法蘭球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器

特點總結：

二片式/三片式閥體角行程電動執行器220/380V開關型/調節型/防爆型

電動內螺紋球閥–主要技術參數

公稱通徑 DN（mm）		DN15～DN100
公稱壓力 PN（MPa）		1.6、2.5、4.0、6.4
連接方式		內螺紋
零件名稱	閥體、閥蓋	WCB	CF8（304）	CF8M（316）
	球體、閥桿	2Cr13	304	316
	密封圈、填料	增強聚四氟乙烯、對位聚苯
適用工況	適用介質	水、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕性介質
	適用溫度	-29℃～180℃（增強聚四氟乙烯）、-29℃～300℃（對位聚苯）

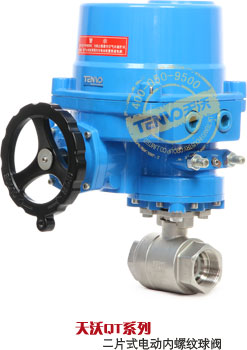

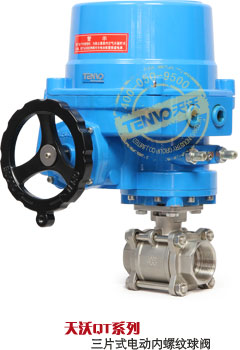

天沃QT系列電動內螺紋球閥

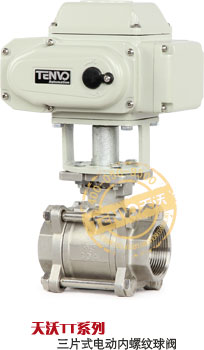

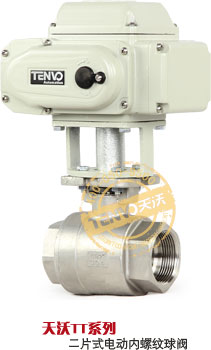

天沃TT系列電動內螺紋球閥

天沃出品的Q611F/H氣動內螺紋球閥采用AT或GT系列氣動執行器，控制閥門開啟或關閉，若配以閥門定位器，可對介質進行調節控制。該產品以高平臺內螺紋球閥為調節閥門，有二片式和三片式兩種，全部采用脫機精密鑄造，防靜電結構設計，適用于一般化工及各種工業管線。

氣動執行器：

天沃氣動法蘭球閥標配AT系列氣動執行器，該執行器在綜合運用英國TENVO設計工藝的基礎上進行研制、開發而成，詳情請瀏覽：AT系列氣動執行器

特點總結：

二片式/三片式閥體AT/GT氣動執行器啟閉動作迅速配裝附件性能更完美

天沃提示：該頁面展示為選配AT系列執行器的氣動內螺紋球閥，除此之外，還可選用以下執行器幾附件。

Q611F二片式氣動內螺紋球閥

Q611F二片式氣動內螺紋球閥–外形尺寸

口徑	Φd	L	A	H	執行器
1/4″	11.2	75	110	107.5	AT-032
3/8″	12.7	75	110	110.5	AT-032
1/2″	16	75	143	135.5	AT-052
3/4″	20	80	143	138.5	AT-052
1″	25	90	143	146.5	AT-052
1-1/4″	32	110	173	166	AT-063
1-1/2″	38.1	120	190	186.5	AT-075
2″	50.8	140	190.5	204.5	AT-083
2-1/2″	63.5	173	241	241	AT-092
3″	76.2	186	268	264	AT-105

Q611F三片式氣動內螺紋球閥

Q611F三片式氣動內螺紋球閥–外形尺寸

口徑	Φd	L	A	H	執行器
1/4″	11.2	75	110	107.5	AT-032
3/8″	12.7	75	110	110.5	AT-032
1/2″	16	75	143	135.5	AT-052
3/4″	20	80	143	138.5	AT-052
1″	25	90	143	146.5	AT-052
1-1/4″	32	110	173	166	AT-063
1-1/2″	38.1	120	190	186.5	AT-075
2″	50.8	140	190.5	204.5	AT-083
2-1/2″	63.5	173	241	241	AT-092
3″	76.2	186	268	264	AT-105
4″	100	225	319	315	AT-125
