Q941F/H電動法蘭球閥是一種轉角90。的旋轉類球閥,密封性能優良,流通能力大,流阻系數小,結構簡單,維修方便,使用壽命長,閥體通道和連接管徑相等并成一直徑,介質幾乎可以毫無損失的流過,配用電動執行機構,產品通常用于密封要求嚴格的場合,除控制氣體,液體,蒸汽介質外,還適宜控制水含有纖維雜質的介質,廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
電動執行器:
天沃電動法蘭球閥標配采用自行研發的TT系列或QT系列電動執行器,可以現場操作也可以遠距離控制,詳情請瀏覽:QT系列電動執行器TT系列電動執行器
特點總結:
采用角行程電動執行器220V/380V/調節型/防暴型/智能型
1、流體阻力小,球閥是所有閥類中流體阻力最小的一種,即使是縮徑球閥,其流體阻力也相當小。
2、止推軸軸承減小閥桿摩擦力矩,可使閥桿長期操作平衡靈活。
3、閥座密封性能好,采用聚四氟乙烯等材料制成的密封圈,結構易于密封,而且球閥的密封能力隨著介質壓力的增大而增大。
4、閥桿密封可靠,由于閥桿只作旋轉動運而不做升降運動,閥桿的填料密封不易破壞,且密封能力隨介質的壓力增設而增大。
5、由于聚四氟乙烯等材料具有良好的白潤滑性,與球體的磨擦損失小,球閥的使用壽命更長。
公稱通徑DN(mm) | DN15~DN250 |
公稱壓力PN(MPa) | 1.0/1.6/2.5/6.4 |
適用介質 | 水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
適用溫度 | -40℃~+80℃(PTFE/PPL密封)、-40℃~+350℃(金屬密封) |
泄漏量 | 符合ANSI B 16.104標準 |
球體轉角 | 90° |
閥體材質 | WCB、304、304L、316、316L等 |
閥座材料 | 聚四氟乙烯(常溫)、特制PPL(高溫)、金屬密封(高溫) |
規格 | 配置 | D1 | D2 | H | L | n-Ф | |
mm | in | 1.6MPa | 1.6MPa | ||||
15 | 1/2″ | TT-5 | 65 | 95 | 246 | 130 | 4-14 |
20 | 3/4″ | TT-5 | 75 | 105 | 256 | 140 | 4-14 |
25 | 1″ | TT-5 | 85 | 115 | 266 | 150 | 4-14 |
32 | 1-1/4″ | TT-5 | 100 | 135 | 286 | 165 | 4-18 |
40 | 1-1/2″ | TT-10 | 110 | 145 | 319 | 180 | 4-18 |
50 | 2″ | TT-10 | 125 | 160 | 334 | 200 | 4-18 |
65 | 1-1/2″ | TT-20 | 145 | 180 | 388 | 220 | 4-18 |
80 | 3″ | TT-20 | 160 | 195 | 403 | 250 | 8-18 |
100 | 4″ | TT-50 | 180 | 215 | 441 | 280 | 8-18 |
125 | 5″ | TT-100 | 210 | 245 | 502 | 320 | 8-18 |
150 | 6″ | TT-100 | 240 | 280 | 537 | 360 | 8-23 |
200 | 8″ | TT-200 | 295 | 355 | 612 | 400 | 12-23 |
250 | 10″ | TT-200 | 355 | 425 | 682 | 450 | 12-25 |
Q641F/H型氣動法蘭球閥適用于PN1.0MPa~PN10.0MPa的各種管路上,用于截斷或接通管路中的介質,選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。氣動法蘭球閥可廣泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。
性能特征:
閥桿采用防爆出設計;
全通徑浮動球;
球閥與球體之間帶防靜電裝置;
雙碟形彈片自動壓緊填料設計;
法蘭連接能保持良好密封性能,便于維修更換;
氣動執行器:
天沃氣動法蘭球閥標配AT系列氣動執行器,該執行器在綜合運用英國TENVO設計工藝的基礎上進行研制而成,詳情請瀏覽:AT系列氣動執行器
特點總結:
活塞式角行程氣動執行器啟閉動作迅速配附件性能更完美
公稱壓力 PN(MPa) |
公稱通徑 DN(mm) |
尺寸(mm)② | |||||||||||
L | d1 | LJ③ | D | D1 | D2 | D6 | b | Z-Φd | |||||
全通徑 | 縮徑 | 全通徑 | 縮徑 | 全通徑 | 縮徑 | ||||||||
1.6 | 15 | 108 | - | 15 | - | - | - | 95 | 65 | 45 | - | 14 | 4-14 |
20 | 117 | - | 20 | - | - | - | 105 | 75 | 55/58 | - | 14/16 | 4-14 | |
25 | 127 | - | 25 | - | - | - | 115 | 85 | 65/68 | - | 14/16 | 4-14 | |
32 | 140 | - | 32 | - | - | - | 135/140 | 100 | 78 | - | 16 | 4-18 | |
40 | 165 | - | 40 | - | - | - | 145/150 | 110 | 85/88 | - | 16 | 4-18 | |
50 | 178 | - | 50 | - | - | - | 165/165 | 125 | 100/102 | - | 16/18 | 4-18 | |
65 | 190 | - | 65 | - | - | - | 180/185 | 145 | 120/122 | - | 18 | 4-18 | |
80 | 203 | 203 | 80 | 65 | - | - | 195/200 | 160 | 135/138 | - | 20 | 8-18 | |
100 | 229 | 229 | 100 | 80 | - | - | 215/220 | 180 | 155/158 | - | 20 | 8-18 | |
125 | 356 | 254 | 125 | 100 | - | - | 245/250 | 210 | 185/188 | - | 22 | 8-18 | |
150 | 394 | 267 | 150 | 125 | - | - | 280/285 | 240 | 210/212 | - | 24/22 | 8-23/8-22 | |
200 | 457 | 292 | 200 | 150 | - | - | 335/340 | 295 | 265/268 | - | 26/24 | 8-23/12-22 | |
2.5 | 15 | 140 | - | 15 | - | - | - | 95 | 65 | 45 | 40 | 16 | 4-14 |
20 | 152 | - | 20 | - | - | - | 105 | 75 | 55/58 | 51 | 16 | 4-14 | |
25 | 165 | - | 25 | - | 175 | - | 115 | 85 | 65/68 | 58 | 16 | 4-14 | |
32 | 178 | - | 32 | - | 188 | - | 135/140 | 100 | 78 | 66 | 18 | 4-18 | |
40 | 190 | - | 40 | - | 200 | - | 145/150 | 110 | 85/88 | 76 | 18 | 4-18 | |
50 | 216 | - | 50 | - | 226 | - | 165/165 | 125 | 100/102 | 88 | 20 | 4-18 | |
65 | 240 | - | 65 | - | 253 | - | 180/185 | 145 | 120/122 | 110 | 22 | 8-18 | |
80 | 283 | 293 | 80 | 65 | 295 | 295 | 195/200 | 160 | 135/138 | 121 | 22 | 8-18 | |
100 | 305 | 305 | 100 | 80 | 321 | 321 | 230/235 | 190 | 160/162 | 150 | 24 | 8-23/8-22 | |
125 | 381 | 381 | 125 | 100 | 397 | 397 | 270 | 220 | 188 | 176 | 28 | 8-25/8-26 | |
150 | 403 | 403 | 150 | 125 | 419 | 419 | 300 | 250 | 218 | 204 | 30 | 8-25/8-26 | |
200 | 502 | 419 | 200 | 150 | 520 | 437 | 375 | 310 | 282/285 | 260 | 38 | 12-30 | |
4.0 | 15 | 140 | - | 15 | - | 153 | - | 105 | 75 | 55/45 | 40 | 18 | 4-14 |
20 | 152 | - | 20 | - | 165 | - | 125/130 | 85 | 68/58 | 51 | 20 | 4-18 | |
25 | 165 | - | 25 | - | 178 | - | 135/140 | 100 | 78/68 | 58 | 22 | 4-18 | |
32 | 178 | - | 32 | - | 191 | - | 150/155 | 110 | 82/78 | 66 | 24 | 4-23/4-22 | |
40 | 190 | - | 40 | - | 203 | - | 165/170 | 125 | 95/88 | 76 | 24 | 4-23/4-22 | |
50 | 216 | 216 | 50 | 40 | 232 | 232 | 175/180 | 135 | 105/102 | 88 | 26 | 4-23/4-22 | |
65 | 241 | 241 | 65 | 65 | 257 | 257 | 200/205 | 160 | 130/122 | 110 | 28 | 8-23/8-22 | |
80 | 283 | 283 | 80 | 80 | 299 | 299 | 210/215 | 170 | 140/138 | 121 | 30 | 8-23/8-22 | |
100 | 305 | 305 | 100 | 100 | 321 | 321 | 250 | 200 | 168/162 | 150 | 32 | 8-25/8-26 | |
125 | 381 | 381 | 125 | 125 | 297 | 397 | 295 | 240 | 202/188 | 176 | 36 | 8-30 | |
150 | 403 | 403 | 150 | 150 | 419 | 419 | 340/345 | 280 | 240/218 | 204 | 38 | 8-34/8-33 | |
6.3 | 15 | 165 | - | 15 | - | 178 | - | 105 | 75 | 55/45 | 40 | 20 | 4-14 |
20 | 190 | - | 20 | - | 203 | - | 125/130 | 90 | 68/58 | 51 | 22 | 4-18 | |
25 | 216 | - | 25 | - | 229 | - | 135/140 | 100 | 78/68 | 58 | 24 | 4-18 | |
32 | 229 | - | 32 | - | 242 | - | 150/155 | 110 | 82/78 | 66 | 24 | 4-23/4-22 | |
40 | 241 | - | 40 | - | 254 | - | 165/170 | 125 | 95/88 | 76 | 26 | 4-23/4-22 | |
50 | 292 | 292 | 50 | 40 | 308 | 308 | 195 | 145 | 112/102 | 88 | 28 | 4-23/4-22 | |
65 | 330 | 330 | 65 | 50 | 346 | 346 | 220 | 170 | 138/122 | 110 | 32 | 8-25/8-26 | |
80 | 356 | 356 | 80 | 65 | 372 | 372 | 230 | 180 | 148/138 | 121 | 34 | 8-25/8-26 | |
100 | 432 | 432 | 100 | 80 | 448 | 448 | 265 | 210 | 172/162 | 150 | 38 | 8-30 |
表中以分數表示者,分子為JB/T74~90系列2尺寸(等同于機械JB74~90-59的尺寸),分母為JB/T74~90系列1、GB912~913(PN1.6~4.0MPa)及HGJ44~76尺寸。
LJ為環連接面法蘭球閥的結構長度。
由于氣動執行器種類有不同,其結構長度在此一律省略,具體尺寸請聯系天沃工作人員。
根據行業大部分的分類標準,將PN=10.0MPa~80.0MPa的閥門歸類為高壓閥門,Q41N鍛鋼高壓法蘭球閥以其獨有的設計特性,是PN10.0~32.0MPa之間性價比很高的高壓球閥種類,廣泛適用于化工、煉油、油氣、天然氣、鋼鐵等介質的管路。
提示:根據天沃公司在高壓閥門領域的豐富經驗,超過10.0MPa的球閥不建議使用PTFE密封材質,而是選用尼龍材質密封,但需要注意尼龍密封最高工作溫度只有50℃。
特點總結:
閥體采用鍛造工藝最高壓力32.0MPa軟密封或硬密封最高溫度50℃或425℃
所有部件均為鍛件
采用下裝式閥桿,設置倒密封結構,確保填料處可靠密封及防止閥桿脫出。
采用鑲嵌式閥座。閥座背后設置O型圈,確保介質不外漏。
零件名稱 | 材質 | |
GB | ASTM | |
閥體、閥蓋 | WCB | A216-WCB |
密封圈 | 尼龍 | 尼龍 |
球體 | 1Cr18Ni9Ti | SS304 |
閥座、閥桿 | 2Cr13 | A246-416 |
O形圈 | 橡膠 | 橡膠 |
雙頭螺栓 | 35CrMoA | A193-B7 |
設計、制造按GB12237-89
結構長度按GB12221-89
連接法蘭:JB/T79-94
閥門檢查和實驗按API STD.598
DN | PN10.0MPa | |||||||||
L | D | D1 | D2 | D3 | f1 | b | f | n-b | H | |
15 | 165 | 105 | 75 | 55 | 40 | 4 | 20 | 2 | 4-14 | 76 |
20 | 190 | 130 | 90 | 68 | 51 | 4 | 22 | 2 | 4-18 | 84 |
25 | 216 | 140 | 100 | 78 | 58 | 4 | 24 | 2 | 4-18 | 90 |
32 | 229 | 155 | 110 | 82 | 66 | 4 | 24 | 2 | 4-23 | 107 |
40 | 241 | 170 | 125 | 95 | 76 | 4 | 26 | 3 | 4-23 | 127 |
50 | 292 | 195 | 145 | 112 | 88 | 4 | 28 | 3 | 4-26 | 130 |
65 | 330 | 220 | 170 | 138 | 110 | 4 | 32 | 3 | 8-26 | 180 |
80 | 356 | 230 | 180 | 148 | 121 | 4 | 34 | 3 | 8-26 | 230 |
100 | 432 | 265 | 210 | 172 | 150 | 4.5 | 38 | 3 | 8-30 | 285 |
125 | 508 | 315 | 250 | 210 | 176 | 4.5 | 42 | 3 | 8-34 | 340 |
150 | 559 | 355 | 290 | 250 | 204 | 4.5 | 46 | 3 | 12-34 | 435 |
200 | 660 | 430 | 360 | 312 | 260 | 4.5 | 54 | 3 | 12-36 | 530 |
DN | PN16.0MPa | |||||||||
L | D | D1 | D2 | D3 | f1 | b | f | n-b | H | |
25 | 254 | 140 | 100 | 72 | 58 | 4 | 28 | 2 | 4-23 | 90 |
32 | 279 | 165 | 115 | 85 | 66 | 4 | 30 | 2 | 4-25 | 107 |
40 | 305 | 175 | 125 | 92 | 76 | 4 | 32 | 3 | 4-27 | 127 |
50 | 368 | 215 | 165 | 132 | 88 | 4 | 36 | 3 | 8-25 | 130 |
65 | 419 | 245 | 190 | 152 | 110 | 4 | 44 | 3 | 8-30 | 180 |
80 | 381 | 260 | 205 | 168 | 121 | 4 | 46 | 3 | 8-30 | 230 |
100 | 457 | 300 | 240 | 200 | 150 | 4.5 | 48 | 3 | 8-34 | 285 |
125 | 508 | 355 | 285 | 238 | 176 | 4.5 | 60 | 3 | 8-41 | 340 |
150 | 610 | 390 | 318 | 270 | 204 | 4.5 | 66 | 3 | 12-41 | 435 |
200 | 737 | 480 | 400 | 345 | 260 | 4.5 | 78 | 3 | 12-48 | 530 |
三片式法蘭球閥采用鑄造閥體,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。 閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。驅動方式:手動、電動、氣動。可設置90°開關定位機構,根據需要加鎖以防止誤操作。
特點總結:
三片式分體結構全通徑流道法蘭連接鑄鋼/不銹鋼閥體材料
序號NO. | 零件名稱 | 材質 | |
不銹鋼 | 碳鋼 | ||
1 | 螺栓 | 不銹鋼304 | 碳鋼 |
2 | 彈簧墊圈 | 不銹鋼304 | 不銹鋼304 |
3 | 螺母 | 不銹鋼304 | 碳鋼 |
4 | 閥蓋 | 不銹鋼SS316 | 碳鋼WCB |
5 | 閥體 | 不銹鋼SS316 | 碳鋼WCB |
6 | 球 | 不銹鋼SS304 | 不銹鋼CF8 |
7 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
8 | 閥桿 | 不銹鋼SS316 | 不銹鋼SS304 |
9 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
10 | 閥桿螺母 | 不銹鋼SS316 | 不銹鋼SS304 |
11 | 彈簧墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
12 | 螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
13 | 手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
size | 1/2″ | 3/4″ | 1″ | 1-1/4″ | 1-1/2″ | 2″ | 2-1/2″ | 3″ | 4″ |
d | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 76 | 100 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 160 |
b | 14 | 16 | 16 | 18 | 18 | 20 | 22 | 24 | 24 |
f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 |
H | 75 | 95 | 90 | 110 | 130 | 140 | 170 | 180 | 250 |
W | 130 | 140 | 140 | 170 | 200 | 220 | 350 | 350 | 550 |
n-do | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 |
TENVO三片式法蘭球閥與電動、氣動執行器配套,廣泛應用于管路的控制系統。
廣式法蘭球閥的閥體結構為整體式,因此也叫整體式球閥。在球閥裝配過程中,廣式球閥的球體是從閥體一端的通道口裝入,因此實際流通通道比實際管徑要小,所以也稱縮徑球閥。除了法蘭連接,還有廣式內螺紋球閥,一般情況下不裝配其它形式的執行機構。
廣式法蘭球閥啟閉速度快,切斷效果好,適用于城建、化工、冶金、石油、制藥、食品、飲料、環保等各個領域。
特點總結:
一體式閥體結構流通通道縮徑法蘭連接
適用介質 | 型號 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
水、蒸汽、油品 | Q41F-16C Q41F-25C Q41F-40C |
A105、45 | 1Cr18 1Cr18Ni9Ti |
SS304 | 聚四氟乙 烯增強聚四氟乙 烯對位聚苯 |
聚四氟乙烯 對位聚苯 |
硝酸類 | Q41F-16P Q41F-25P Q41F-40P |
SS304 1Cr18Ni19Ti |
SS304 1Cr18Ni9Ti |
|||
醋酸類 | Q41F-16R Q41F-25R Q41F-40R |
SS316 Cr18Ni12Mo2Ti |
SS316 1Cr18Ni12Mo2Ti |
公稱通徑 | d | d2 | L | D | D1 | D2 | b | f | Z-d1 | H | W | |
DN(mm) | in | |||||||||||
15 | 1/2″ | 10 | 15 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 | 60 | 110 |
20 | 3/4″ | 12.6 | 20 | 106 | 105 | 75 | 55 | 14 | 2 | 4-14 | 65 | 110 |
25 | 1″ | 17 | 24 | 109 | 115 | 85 | 65 | 16 | 2 | 4-14 | 70 | 110 |
32 | 1-1/4″ | 22 | 32 | 126 | 135 | 100 | 78 | 16 | 2 | 4-18 | 85 | 145 |
40 | 1-1/2″ | 25 | 38 | 139 | 145 | 110 | 85 | 16 | 2 | 4-18 | 90 | 145 |
50 | 2″ | 32 | 46 | 154 | 160 | 125 | 100 | 18 | 2 | 4-18 | 98 | 177 |
65 | 2-1/2″ | 44 | 60 | 170 | 180 | 145 | 120 | 20 | 2 | 8-18 | 110 | 190 |
80 | 3″ | 50 | 72 | 195 | 195 | 160 | 135 | 22 | 2 | 8-18 | 130 | 240 |
100 | 4″ | 65 | 92 | 215 | 215 | 180 | 155 | 22 | 2 | 8-18 | 150 | 260 |
填料倉整體式法蘭球閥具有廣式球閥體積小、安裝方便的特點,又具有國際法蘭球閥全通徑不易泄漏的優點,一舉改變了以往廣式法蘭球閥流量小,易泄漏的固疾,也解決了法蘭球閥過于笨重的缺點,而且閥體可采用精密鑄造工藝,外形美觀大方。全通徑、大流量,在燃氣、化工、石油等行業得到廣泛的應用。
特點總結:
整體式閥體結構全通徑流道設有填料倉比分體球閥重量輕比廣式球閥密封好
適用介質 | 型號 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
水、蒸汽、油品 | TQ41F-16C TQ41F-25 TQ41F-40 |
A105、45 | 1Cr18 1Cr18Ni9Ti |
SS304 | 聚四氟乙烯 增強聚四氟乙烯 對位聚苯 |
聚四氟乙烯 對位聚苯 |
硝酸類 | TQ41F-16P TQ41F-25P TQ41F-40P |
SS304 1Cr18Ni9Ti |
SS304 1Cr18Ni9Ti |
|||
醋酸類 | TQ41F-16R TQ41F-25R TQ41F-40R |
SS316 1Cr18Ni12Mo2Ti |
SS316 1Cr18Ni12Mo2Ti |
公稱通徑 | d | d2 | L | D | D1 | D2 | b | f | Z-d1 | H | W | |
DN(mm) | in | |||||||||||
15 | 1/2″ | 10 | 15 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 | 60 | 110 |
20 | 3/4″ | 12.6 | 20 | 106 | 105 | 75 | 55 | 14 | 2 | 4-14 | 65 | 110 |
25 | 1″ | 17 | 24 | 109 | 115 | 85 | 65 | 16 | 2 | 4-14 | 70 | 110 |
32 | 1-1/4″ | 22 | 32 | 126 | 135 | 100 | 78 | 16 | 2 | 4-18 | 85 | 145 |
40 | 1-1/2″ | 25 | 38 | 139 | 145 | 110 | 85 | 16 | 2 | 4-18 | 90 | 145 |
50 | 2″ | 32 | 46 | 154 | 160 | 125 | 100 | 18 | 2 | 4-18 | 98 | 177 |
65 | 2-1/2″ | 44 | 60 | 170 | 180 | 145 | 120 | 20 | 2 | 8-18 | 110 | 190 |
80 | 3″ | 50 | 72 | 195 | 195 | 160 | 135 | 22 | 2 | 8-18 | 130 | 240 |
100 | 4″ | 65 | 92 | 215 | 215 | 180 | 155 | 22 | 2 | 8-18 | 150 | 260 |
Q41型不銹鋼法蘭球閥可采用國標、美標、日標等多種國內外法蘭標準,具有流量大、結構簡單、密封可靠、維護方便等特點,閥體材料主要有304、304L、316、316L及雙相鋼等不銹鋼材質,可應用于水、油品以及腐蝕性介質,不易被介質沖蝕,在各行業得到廣泛的應用。
特點總結:
常用不銹鋼材料:304/304L/316/316L耐腐蝕材質檢驗達標嚴禁偷工減料
1、先進的閥座:憑多方面的經驗而設計的閥座,確保閥門密封,摩擦系數低,操作力矩小。多種閥座材料,適用范圍廣。
2、開關無誤的手柄:采用扁頭閥桿,與手柄的連接不會錯位,從而保證了手柄批示的開關狀態與閥門一致。
3、鎖緊裝置:為防止閃門開關誤操作,在閥門全開、全關位置有鎖定孔,確保閥門處于正確的位置。
4、閥桿防飛結構:閥桿為下裝式,防止受壓飛出,同時可在火災后,與閥體形成金屬接觸,確保閥桿密封。
5、防靜電性能:在球體、閥桿、閥體之間設置彈簧,能將開關過程的靜電導出。
6、耐火結構:各個部位(球與閥體、中法蘭、閥桿與閥體)設計成金屬接觸,滿足耐火要求,符合SPI6FA,API607的規定。
DN | PN1.6MPa | PN2.5MPa | ||||||||||||||||
D1 | D2 | D | f | b | n-b | L | H | W | D1 | D2 | D | f | b | n-b | L | H | W | |
15 | 45 | 65 | 95 | 2 | 14 | 4-14 | 130 | 75 | 130 | 45 | 65 | 95 | 2 | 14 | 4-14 | 130 | 75 | 130 |
20 | 55 | 75 | 105 | 2 | 14 | 4-14 | 140 | 84 | 170 | 55 | 75 | 105 | 2 | 14 | 4-14 | 140 | 84 | 170 |
25 | 65 | 85 | 115 | 2 | 14 | 4-14 | 150 | 90 | 170 | 65 | 85 | 115 | 2 | 14 | 4-14 | 150 | 90 | 170 |
32 | 78 | 100 | 135 | 3 | 16 | 4-18 | 165 | 107 | 200 | 78 | 100 | 135 | 2 | 16 | 4-18 | 165 | 107 | 200 |
40 | 85 | 110 | 145 | 3 | 16 | 4-18 | 180 | 127 | 250 | 85 | 110 | 145 | 3 | 16 | 4-18 | 180 | 127 | 250 |
50 | 100 | 125 | 160 | 3 | 16 | 4-18 | 200 | 140 | 250 | 100 | 125 | 160 | 3 | 20 | 4-18 | 200 | 140 | 250 |
65 | 120 | 145 | 180 | 3 | 18 | 4-18 | 220 | 164 | 350 | 120 | 145 | 180 | 3 | 22 | 8-18 | 220 | 164 | 350 |
80 | 135 | 160 | 195 | 3 | 20 | 8-18 | 250 | 177 | 350 | 135 | 160 | 195 | 3 | 22 | 8-18 | 250 | 177 | 350 |
100 | 155 | 180 | 215 | 3 | 20 | 8-18 | 280 | 206 | 420 | 160 | 190 | 230 | 3 | 24 | 8-23 | 280 | 206 | 420 |
125 | 185 | 210 | 245 | 3 | 22 | 8-18 | 320 | 292 | 700 | 188 | 220 | 270 | 3 | 28 | 8-25 | 320 | 292 | 700 |
150 | 210 | 240 | 280 | 3 | 24 | 8-23 | 360 | 320 | 1000 | 218 | 250 | 300 | 3 | 30 | 8-25 | 360 | 320 | 1000 |
200 | 265 | 295 | 335 | 3 | 26 | 12-23 | 400 | 365 | 1300 | 278 | 310 | 360 | 3 | 34 | 12-25 | 400 | 365 | 1300 |
250 | 320 | 355 | 405 | 3 | 30 | 12-25 | 533 | 420 | 1800 | 330 | 370 | 425 | 3 | 36 | 12-30 | 533 | 420 | 1800 |
DN | PN4.0MPa | PN6.4MPa | ||||||||||||||||||
D1 | D2 | D | f | D3 | b | n-b | L | H | W | D1 | D2 | D | f | D3 | b | n-b | L | H | W | |
15 | 45 | 65 | 95 | 2 | 40 | 16 | 4-14 | 140 | 75 | 130 | 55 | 75 | 105 | 2 | 40 | 18 | 4-14 | 140 | 80 | 170 |
20 | 55 | 75 | 105 | 2 | 51 | 16 | 4-14 | 152 | 84 | 170 | 68 | 90 | 125 | 2 | 51 | 20 | 4-18 | 152 | 89 | 200 |
25 | 65 | 85 | 115 | 2 | 58 | 16 | 4-14 | 165 | 90 | 170 | 78 | 100 | 135 | 2 | 58 | 22 | 4-18 | 165 | 95 | 200 |
32 | 78 | 100 | 135 | 2 | 66 | 18 | 4-18 | 178 | 107 | 200 | 82 | 110 | 150 | 2 | 66 | 24 | 4-23 | 178 | 112 | 250 |
40 | 85 | 110 | 145 | 3 | 76 | 18 | 4-18 | 190 | 127 | 250 | 95 | 125 | 165 | 3 | 76 | 24 | 4-23 | 190 | 132 | 350 |
50 | 100 | 125 | 160 | 3 | 88 | 20 | 4-18 | 216 | 140 | 250 | 105 | 135 | 175 | 3 | 88 | 26 | 4-23 | 216 | 145 | 350 |
65 | 120 | 145 | 180 | 3 | 110 | 22 | 8-18 | 241 | 164 | 350 | 130 | 160 | 200 | 3 | 110 | 28 | 8-23 | 241 | 169 | 420 |
80 | 135 | 160 | 195 | 3 | 121 | 22 | 8-18 | 283 | 177 | 350 | 140 | 170 | 210 | 3 | 121 | 30 | 8-23 | 283 | 182 | 420 |
100 | 160 | 190 | 230 | 3 | 150 | 24 | 8-23 | 305 | 206 | 420 | 168 | 200 | 250 | 3 | 150 | 32 | 8-25 | 305 | 211 | 700 |
125 | 188 | 220 | 270 | 3 | 176 | 28 | 8-25 | 381 | 292 | 700 | 202 | 240 | 295 | 3 | 176 | 36 | 8-30 | 381 | 302 | 1000 |
150 | 218 | 250 | 300 | 3 | 204 | 30 | 8-25 | 403 | 320 | 1000 | 240 | 280 | 340 | 3 | 204 | 38 | 8-34 | 403 | 330 | 1300 |
200 | 282 | 320 | 375 | 3 | 260 | 38 | 12-30 | 502 | 365 | 1300 | - | - | - | - | - | - | - | - | - | - |
不銹鋼法蘭球閥與電動、氣動執行器配套,廣泛應用于管路的控制系統,更多詳情瀏覽:電動法蘭球閥|氣動法蘭球閥產品頁面。
Q41F/H鑄鋼法蘭球閥采用鑄造工藝閥體,全通徑流道設計,流量大,啟閉輕便,適用與水,蒸汽,油品等非腐蝕性介質。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕,便于管道安裝。
特點總結:
鑄鋼閥體最常見的球閥軟密封或硬密封耐溫150℃/280℃/425℃
零件名稱 | 材質 | |
GB | ASTM | |
閥體 | WCB | A2116-WCB |
密封圈 | PTFE、RPP | PTFE、RPP |
球體 | 1Cr18Ni9Yi | SS304 |
螺母 | 35 | A194-2H |
螺柱 | 35CrMoA | A193-B7 |
左體 | WCB | A216-WCB |
墊片 | 柔性石墨+不銹鋼 | B12.10-304F/.G |
填料 | PTFE | PTFE |
填料壓蓋 | WCB | A2116-WCB |
定位片 | 25 | A105 |
擋圈 | 65Mn | AISI 1066 |
手柄 | K33 | A47-667、Cr.32510 |
閥桿 | 1Cr33 | A276-410 |
螺釘 | 35 | A193-B7 |
止推墊片 | PTFE | PTFE |
設計、制造按GB12237-89,API608,API6D,SB5351
結構長度按GB12221-89,ANSIB 16.10,API6D
連接法蘭:JB79-94,ANSI 16.5
閥門檢查和試驗按GB/T9092,API598,API6D
Q41F-16C鑄鋼法蘭球閥
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
H | 59 | 63 | 75 | 85 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
Q41F-25鑄鋼法蘭球閥
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
Q41F-40鑄鋼法蘭球閥
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 130 | 140 | 150 | 180 | 200 | 220 | 250 | 280 | 320 | 400 | 400 | 550 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 |
Q41F-64/100鑄鋼法蘭球閥
公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 |
H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 |
W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1000 | 1100 | 1500 | 1800 |
Q41F-16鑄鐵法蘭球閥適用于溫度≤150℃的水、蒸汽、油品等非腐蝕性介質的管路上,作啟閉用,其最大優點是啟閉迅速。
特點總結:
灰鑄鐵材質最高耐溫150℃無金屬硬密封閥座
零件名稱 | 材料 |
閥體、球體 | 灰鑄鐵 |
閥桿 | 碳鋼 |
密封圈 | F4 |
型號 | 公稱壓(Mpa) | 試驗壓力 | 適用溫度(℃) | 適用介質 | |
強度(水)(Mpa) | 密封(水)Mpa) | ||||
Q41F-16 | 1.6 | 2.4 | ≤150 | 水、油品、蒸 | |
Q11F-16 |
型號 | 公稱通徑DN(mm) | 尺寸(mm) | ||||||
L | D | D1 | D2 | b-f | z-Φd | H | ||
Q41F-16 | 20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 84 |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 95 | |
32 | 165 | 135 | 100 | 78 | 18-2 | 8-14 | 150 | |
40 | 180 | 145 | 110 | 85 | 18-3 | 8-14 | 150 | |
50 | 203 | 160 | 125 | 100 | 20-3 | 8-14 | 190 | |
65 | 222 | 180 | 145 | 120 | 20-3 | 8-14 | 195 | |
80 | 241 | 195 | 168 | 135 | 22-3 | 8-18 | 215 | |
100 | 305 | 215 | 180 | 155 | 24-3 | 8-18 | 250 | |
125 | 356 | 245 | 210 | 185 | 26-3 | 8-18 | 285 | |
150 | 394 | 280 | 240 | 210 | 28-3 | 8-23 | 370 | |
200 | 457 | 335 | 295 | 265 | 30-3 | 12-23 | 370 |
UPVC塑料法蘭球閥全部零件采用RPP或PVDF注塑件組裝成型,耐腐蝕性能優良,適用于-14~100℃或-40~140℃帶腐蝕性介質輸送過程的截流。UPVC塑料法蘭球閥為整體式閥體,泄漏點少、強度高、拆裝方便,兩端法蘭與管路連接時,要均勻擰緊螺栓,防止法蘭變形造成泄漏。
注意事項: 順時針方向旋轉手柄為關閉,反之為開啟;只可作斷流、通流,不宜作流量調節閥用;含硬顆粒液體容易使球表面劃傷,造成內泄漏。
特點總結:
一體式閥體結構可耐腐蝕重量輕/安裝方便便宜
材料 | 介質溫度 | 材料 | 介質溫度℃ |
增強聚丙烯 | -14℃~100℃ | 聚偏二氟乙 | -14℃~100℃ |
ABS | -20℃~80℃ | 氟化聚氧乙烯 | 0℃~90℃ |
件 | 名稱 | 材質 | 件號 | 名稱 | 材質 |
1 | 閥體 | RPP.PVDF.ABS.CPVC | 5 | 手輪 | ABS |
2 | 球 | RPP.PVDF.ABS.CPVC | 6 | 壓緊螺母 | RPP.PVDF.ABS.CPVC |
3 | 密封圈 | PTFE.F4 | 7 | 密封 | PTFE.F4 |
4 | 內塞 | RPP.PVDF.ABS.CPVC | 8 | 閥桿 | RPP.PVDF.ABS.CPVC |
DN | D1 | D | L | d | n | Φ | 公稱壓力 | ||||||||||
HG | JIS | DIN | ANSI | HG | JIS | DIN | ANSI | HG | JIS | DIN | ANSI | PVDF | RPP | ||||
15 | 95 | 65 | 70 | 65 | 60 | 100 | 14 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 16 | 1.2 | 1 |
20 | 105 | 75 | 75 | 75 | 70 | 120 | 16 | 4 | 4 | 4 | 4 | 14 | 15 | 14 | 16 | 1.2 | 1 |
25 | 115 | 85 | 90 | 85 | 80 | 140 | 16 | 4 | 4 | 4 | 4 | 14 | 19 | 14 | 16 | 1.2 | 1 |
32 | 135 | 100 | 160 | 16 | 4 | 18 | 1.2 | 1 | |||||||||
40 | 145 | 110 | 105 | 110 | 98 | 165 | 16 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 16 | 1.2 | 1 |
50 | 160 | 125 | 120 | 125 | 120 | 180 | 18 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 19 | 1.2 | 1 |
65 | 180 | 145 | 140 | 145 | 140 | 220 | 22 | 4 | 4 | 4 | 4 | 18 | 19 | 18 | 14 | 1.2 | 1 |
80 | 195 | 160 | 150 | 160 | 152 | 250 | 25 | 4 | 8 | 8 | 4 | 18 | 19 | 18 | 14 | 1.2 | 1 |
100 | 215 | 160 | 175 | 180 | 190 | 280 | 25 | 8 | 8 | 8 | 8 | 18 | 19 | 18 | 29 | 1.2 | 1 |
125 | 245 | 210 | 210 | 210 | 216 | 320 | 30 | 8 | 8 | 8 | 8 | 18 | 23 | 18 | 22 | 1 | 0.8 |
150 | 280 | 240 | 240 | 240 | 240 | 360 | 30 | 8 | 8 | 8 | 8 | 23 | 23 | 23 | 22 | 1 | 0.8 |
200 | 335 | 295 | 295 | 295 | 298 | 400 | 35 | 8 | 12 | 8 | 8 | 23 | 23 | 23 | 22 | 0.8 | 0.8 |
250 | 395 | 350 | 355 | 350 | 362 | 500 | 38 | 12 | 12 | 12 | 12 | 23 | 23 | 23 | 22 | 0.8 | 0.6 |
300 | 455 | 400 | 400 | 400 | 432 | 600 | 40 | 12 | 16 | 12 | 12 | 23 | 25 | 23 | 25 | 0.8 | 0.5 |

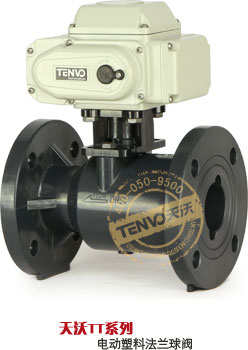

TENVO塑料法蘭球閥與電動、氣動執行器配套,廣泛應用于管路的控制系統。
