1)排放面積

閥門排放時流體通道的最小截面積。

2)流道面積

閥進口端至關(guān)閉件密封面間流道的最小橫截面積。

3)流道直徑

對應于流道面積的直徑。

4)簾面積

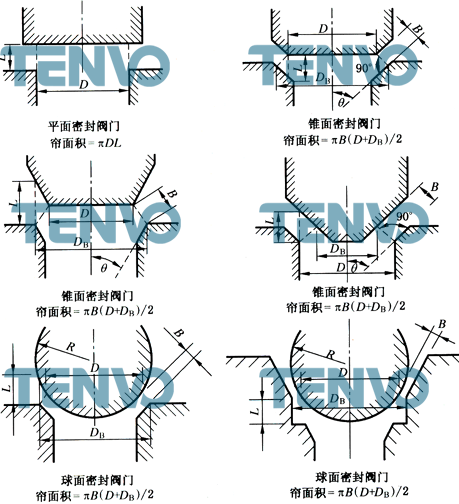

當閥瓣在閥座上方升啟時，在其密封面之間形成的圓柱面形或圓錐面形排放通道面積。見圖2-1。

5)開啟高度

L=開啟高度

D=閥座閥瓣接觸面最小直徑

D_B=錐面通道另一直徑

B=錐面通道斜高

θ=密封面斜角

R=半徑

注：簾面積系排放面積，除非閥瓣達到足夠開高使流道面積成為通道最小截面積。

閥瓣離開關(guān)閉位置的實際行程。

6)額定開高

使閥門達到其額定排量的設(shè)計開高。

7)密封面斜角

閥門軸線與密封面間的夾角。平面密封閥門的密封面斜角為90°

8)密封面積

由密封面平均直徑確定的面積。

9)密封面平均直徑

閥瓣與閥座接觸面的平均直徑。

非重閉式壓力釋放裝置的特性尺寸

凈流通面積

非重閉式壓力釋放裝置動作之后決定流量的面積。一個爆破片的(最小)凈流通面積是其完全破裂后的計算凈面積，它帶有適當?shù)脑什睿驗楸破哪承┙Y(jié)構(gòu)件可能減小其凈流通面積。
