直通式襯膠隔膜閥

直通式隔膜閥

型號: G46W、G46J、EG46W、EG46J

G46J、EG46J直通式隔膜閥沒有堰，流體在閥門內腔直流，基于這一特點，它特別適用于某些粘性流體、水泥漿以及沉淀性流體。直通式隔膜閥相對于堰式隔膜閥來說，隔膜的行程較長。因此，這種結構使隔膜選擇合成橡膠材料的范圍受到了限制。

直通式隔膜閥的流體通道是直的，因此流體損失更小，磨損更小。在低壓時增加了隔膜偏轉和應力，但也導致了較低的壓力額定值。

直流式襯膠隔膜閥

相同:襯膠

不同:直流式

堰式襯膠隔膜閥

相同:襯膠

不同:堰式

襯氟隔膜閥

相同:閥門結構

不同:襯氟

G41W/J、EG41W/J直通式隔膜閥–采用標準

設計與制造 結構長度 法蘭連接
BS5156 BS5156 BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004
序號 名稱
1 閥體
2 閥體襯里
3 隔膜
4 閥瓣
5 閥桿
6 閥蓋
7 手輪

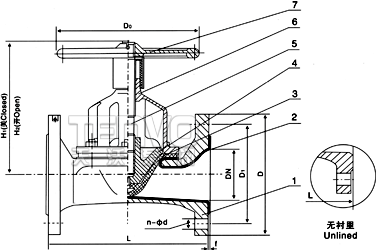

直通式隔膜閥結構圖

G41W/J、EG41W/J直通式隔膜閥–外形尺寸和連接尺寸

公稱通徑
（DN）		 公稱壓力
（MPa）		 工作壓力
（MPa）		 L D D1 n-d f H1 H2 D0
20 1.0 1.0 117 105 75 4-14 2 150 162 -
25 127 115 85 4-14 2 150 162 120
32 146 140 100 4-18 2 152 180 120
40 159 150 110 4-18 2 152 180 120
50 190 165 125 4-18 2 163 198 120
65 216 185 145 4-18 2 205 227 230
80 254 200 160 8-18 2 220 252 230
100 305 220 180 8-18 2 262 300 280
125 0.6 356 250 210 8-18 3 290 335 280
150 406 285 240 8-22 3 368 427 368
200 521 340 295 8-22 3 410 470 483
250 0.4 635 395 350 12-22 5 479 569 483
300 749 445 400 12-22 5 550 650 560
350 787 505 460 16-22 5 550 650 560
400 0.25 914 565 515 16-26 5 - - 640
