YX741X可調式減壓穩壓閥

YX741X可調式減壓穩壓閥

型號: YX741X

YX741X可調式減壓穩壓閥主要有兩種形式：隔膜型與活塞型，主要安裝在高層建筑給水系統以及其它給水系統的管道上，將較高的進口壓力降為符合要求的出口壓力。具有減壓效果可靠，調整操作方便，只需調節導閥的調節螺釘，就能獲得精確、穩定的出口壓力，既可減動壓，又可減靜壓。

YX741X可調式減壓穩壓閥節能效果好，采用半直線型流道寬閥體和等過流面積設計，使閥門阻力小，壓力損失小，流量大，系統動作靈敏，使用壽命長。重要零件均采用特殊材料，將維修的幾率降到最低。

200X減壓閥

相同:用于液體管路

不同:

Y42X水用減壓閥

相同:用于液體管路

不同:直接作用薄膜式

200P可調式減壓閥

相同:用于液體管路

不同:直接作用式

YX741X可調式減壓穩壓閥–主要技術參數

公稱壓力 調節范圍 使用介質 適用溫度
1.0、1.6、2.5MPa 0.05～0.8MPa、0.12～1.4MPa、0.12～1.6MPa 水 0～80℃

YX741X可調式減壓穩壓閥–連接尺寸

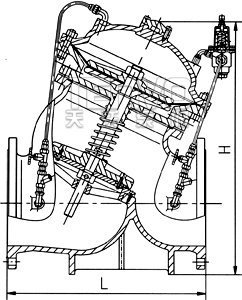

隔膜式可調減壓穩壓閥結構圖

隔膜式

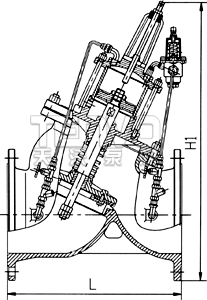

活塞式可調減壓穩壓閥結構圖

活塞式

公稱通徑
DN（mm）		 40 50 65 85 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200
L（mm） 240 240 270 300 350 400 480 500 605 700 800 900 900 1100 1150 1400 1500 1650 1800 2000
165 203 222 241 305 356 394 457 533 610 686 762 864 914 1067 1350 1450 - - -
H（mm） 270 270 340 400 440 460 500 640 690 820 950 1150 1180 1550 1600 1750 1900 2606 2765 -
H1（mm） - 293 328 364 418 481 543 673 729 927 957 1180 1218 1600 1800 2000 2300 2600 2700 2880

YX741X可調式減壓穩壓閥–安裝和調節

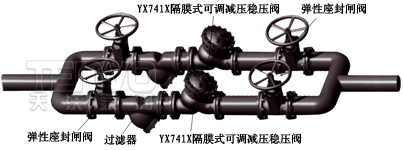

YX741X可調式減壓穩壓閥安裝示意圖

1、主閥應水平臥式安裝，安裝前要徹底清除管道內的雜物。要注意主閥體外箭頭水流方向，不要逆方向安裝。安裝后應確保沒管道應力作用在閥體及閥內部件上。

2、主閥前要裝一只軟密封閘閥(伸縮蝶閥)和一只過濾器，主閥后也要裝一只軟密封閘閥(伸縮蝶閥)，以便于維修。

3、通水前必須徹底沖洗管路系統。

4、試水時，要慢慢增加壓力，同時注意主閥體外的控制管道是否漏水。

5、導閥與導管控制系統已于出廠前裝配和調整完畢，如導閥出廠設定壓力值不適合現場要求，可通過擰緊或放松導閥上端螺釘來調節，順時針擰動螺釘為增加壓力，逆時針擰動螺釘為減少壓力．調節完后鎖緊螺母。

6、給水管路應安裝旁通閥。

7、主閥前過濾器要定期清洗。

8、此種安裝方式，適用于任何口徑閥門，為以后維修方便，請留足夠大的空間。

9、如主閥裝于蔭井內，主閥四周應有足夠維修空間，主閥為活塞型時入孔須高于主閥上端，便于維修時吊裝活塞。
