天沃電動軟密封蝶閥按連接形式主要分為：法蘭式、對夾式和突耳式。其閥體、閥板、閥軸為同心結構設計，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物等特點，是管路優先選用的電控蝶閥。電動軟密封蝶閥既可作切斷介質用，又可作調節介質的流量用。特別適用于雙向密封和閥體易銹蝕場合，選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到最佳效果。

電動執行器：

天沃電動法蘭球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器

特點總結：

開關型/調節型/防爆型蝶閥最高耐溫≤120℃

D941X型法蘭式電動軟密封蝶閥

DN	L	H	D	D1	Z-Φ	A	B	C
50	108	77	165	125	4-18	272	263	200
65	112	93	185	145	4-18	272	263	200
80	114	100	200	160	8-18	272	263	200
100	127	113	220	180	8-18	272	263	200
125	140	123	250	210	8-18	272	263	200
150	140	193	285	240	8-22	272	263	200
200	152	172	340	295	8-22	290	298	220
250	165	202	395	350	12-22	290	298	220
300	178	218	445	400	12-22	331	342	260
350	190	253	505	560	16-22	331	342	260
400	216	300	565	515	16-26	331	342	260
450	222	328	615	656	20-26	331	342	260
500	229	352	670	620	20-26	331	342	260
600	267	397	780	725	20-30	331	342	260

D971X型對夾式電動軟密封蝶閥

DN	L	H1	H2	D1	D2	Z-Φ	A	B	C
50	42	161	80	52.9	120	4-19	272	263	200
65	44.7	175	89	64.5	136.2	4-19	272	263	200
80	45.2	181	95	78.8	160	4-19	272	263	200
100	52.1	200	114	104	185	4-19	272	263	200
125	54.4	213	127	123.3	215	4-19	272	263	200
150	55.8	226	139	155.6	238	4-23	272	263	200
200	60.6	260	175	202.5	295	4-23	290	298	220
250	65.6	292	203	250.5	357	4-23	290	298	220
300	76.9	337	242	301.6	407	4-23	331	342	260
350	76.5	368	267	333.3	467	4-23	331	342	260
400	86.5	400	309	389.6	515 525	4-28	331	342	260
450	105.6	422	328	440.5	565 585	4-28	331	342	260
500	131.8	480	361	491.5	620 650	4-M27	331	342	260
600	152	562	459	592.5	725 770	4-M27	331	342	260

D971X型突耳式電動軟密封蝶閥

mm	inch	L	H1	H2	H	D	D1	N-M	G	A	B	C
50	2″	42	161	80	88.38	52.9	120	4-M16	118	272	263	200
65	2-1/2″	44.7	175	89	102.54	64.5	136.2	4-M16	137	272	263	200
80	3″	45.2	181	95	61.23	78.8	160	8-M16	178	272	263	200
100	4″	52.1	200	114	68.88	104	185	8-M16	206	272	263	200
125	5″	54.4	213	127	80.36	123.3	215	8-M16	238	272	263	200
150	6″	55.8	226	139	91.84	155.6	238	8-M20	266	272	263	200
200	8″	60.6	260	175	92.40	202.5	295	12-M20 12-M24	329	290	298	220
250	10″	65.6	292	203	105.34	250.5	357	12-M20 12-M24	393	290	298	220
300	12″	76.9	337	242	91.11	301.6	407	12-M20 12-M24	462	331	342	260
350	14″	76.5	368	267	112.89 76.35	333.7	467	12-M20 12-M24	515	331	342	260
400	16″	86.5	400	309	100.47 102.42	390.1	515 525	16-M24 16-M27	579	331	342	260
450	18″	105.6	422	328	88.39 91.51	441.2	565 585	16-M24 16-M27	627	331	342	260
500	20″	131.8	480	361	96.99 101.68	491.5	620 650	16-M24 16-M30	696	331	342	260
600	24″	152	562	459	113.42 120.46	592.5	725 770	16-M27 16-M33	821	331	342	260

氣動軟密封蝶閥是控制儀表中的執行器，廣泛地應用在生產自動控制系統中，既可以現場操作也可以遠距離操作，是控制系統中新常見控制閥，它能與DCS和PLC等主控系統聯機實現工業流程的自動控制，由于蝶閥具有自清洗作用，所以特別適用于含有懸浮顆粒的流體介質，進行調節和切斷。

氣動執行器：

天沃AT系列氣動執行器在綜合運用英國TENVO設計工藝的基礎上進行研制、開發而成，詳情請瀏覽：AT系列氣動執行器

執行器選擇：

雙作用型：執行機構無原始位置，工作時需兩個氣源進行操作。輸出軸的位置隨氣源的通斷而停止任意位置。

單作用型：執行機構有原始位置，工作時需一個氣源進行操作。如切斷氣源輸出軸則靠內部彈簧的預緊力自動恢復到原始位置。

D641X型法蘭式氣動軟密封蝶閥

DN	L	H	D	D1	Z-Φ	A
50	108	77	165	125	4-18	160
65	112	93	185	145	4-18	190
80	114	100	200	160	8-18	190
100	127	113	220	180	8-18	206
125	140	123	250	210	8-18	260
150	140	193	285	240	8-22	286
200	152	172	340	295	8-22	340
250	165	202	395	350	12-22	412
300	178	218	445	400	12-22	480
350	190	253	505	560	16-22	480
400	216	300	565	515	16-26	538
450	222	328	615	656	20-26	568
500	229	352	670	620	20-26	660
600	267	397	780	725	20-30	740

D671X型對夾式氣動軟密封蝶閥

DN	L	H1	H2	D1	D2	Z-Φ	A
50	42	161	80	52.9	120	4-19	160
65	44.7	175	89	64.5	136.2	4-19	190
80	45.2	181	95	78.8	160	4-19	190
100	52.1	200	114	104	185	4-19	206
125	54.4	213	127	123.3	215	4-19	260
150	55.8	226	139	155.6	238	4-23	286
200	60.6	260	175	202.5	295	4-23	340
250	65.6	292	203	250.5	357	4-23	412
300	76.9	337	242	301.6	407	4-23	480
350	76.5	368	267	333.3	467	4-23	480
400	86.5	400	309	389.6	515 525	4-28	538
450	105.6	422	328	440.5	565 585	4-28	568
500	131.8	480	361	491.5	620 650	4-M24	660
600	152	562	459	592.5	725 770	4-M27	740

D671X型突耳式氣動軟密封蝶閥

DN	inch	L	H1	H2	H	D	D1	N-M	G	A
50	2″	42	161	80	88.38	52.9	120	4-M16	118	160
65	2-1/2″	44.7	175	89	102.54	64.5	136.2	4-M16	137	190
80	3″	45.2	181	95	61.23	78.8	160	8-M16	178	190
100	4″	52.1	200	114	68.88	104	185	8-M16	206	206
125	5″	54.4	213	127	80.36	123.3	215	8-M16	238	260
150	6″	55.8	226	139	91.84	155.6	238	8-M20	266	286
200	8″	60.6	260	175	92.40	202.5	295	12-M20 12-M24	329	340
250	10″	65.6	292	203	105.34	250.5	357	12-M20 12-M24	393	412
300	12″	76.9	337	242	91.11	301.6	407	12-M20 12-M24	462	480
350	14″	76.5	368	267	112.89 76.35	333.7	467	12-M20 12-M24	515	480
400	16″	86.5	400	309	100.47 102.42	390.1	515 525	16-M24 16-M27	579	538
450	18″	105.6	422	328	88.39 91.51	441.2	565 585	6-M24 16-M27	627	568
500	20″	131.8	480	361	96.99 101.68	491.5	620 650	6-M24 16-M30	696	660
600	24″	152	562	459	113.42 120.46	592.5	725 770	6-M27 16-M33	821	740

在工業生產中，電動蝶閥是應用比較廣泛的一種控制閥門，由電動執行器和各種蝶閥組成。以電為能源，接受調節儀表等電信號，根據信號的大小改變操縱量，控制閥門的啟閉或自動調節。

天沃出品的電動球閥采用TT、TTS、QT、CHQ等四款電動執行機構，覆蓋了高中低的不同性能、不同價位。用戶也可以指定執行器的品牌與型號，我們與國內外多個知名品牌保持合作關系。

電動執行器：

天沃電動球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器

電動蝶閥選購提示：

第一步：選擇蝶閥的類型，主要從球閥的結構、材質、密封閥座材料、壓力、溫度等方面選擇。

第二步：選擇電動執行器的類型，天沃公司主要有四款電動執行器：TT、TTS、QT、CHQ，可滿足不同用戶的需求。

第三步：從電動執行器的主要功能選擇執行器型號，如開關型、調節型、防爆型、智能型等。

天沃出品的氣動蝶閥采用AT、GT、AW等系列氣動執行機構，滿足不同口徑、不同扭矩的蝶閥，配以電磁閥、限位開關、三聯件、閥門定位器等附件可以實現不同的控制功能。

氣動蝶閥主要做截斷閥使用，也可以用作調節控制（不建議用于控制誤差小的工況），而蝶閥的結構原理尤其適合制作成大口徑閥門，因此在低壓大中口徑管道上得到越來越多的應用，不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。

氣動執行器：

天沃氣動球閥標配AT系列氣動執行器，該執行器在綜合運用英國TENVO設計工藝的基礎上進行研制、開發而成，詳情請瀏覽：
AT系列氣動執行器

氣動蝶閥選購提示：

第一步：根據工況工藝的需求，選擇蝶閥的類型：如蝶閥的結構、壓力、材質、密封形式、使用溫度以及其它的要求等。

第二步：選擇氣動執行器的類型，天沃公司共有四款氣動執行器供用戶選擇：從性能、價格、外觀等方面滿足不同工況的需求。

第三步：選擇執行器的作用形式：雙作用或單作用。

第四步：為了最大限度的發揮氣動球閥的性能，請選擇相應的附件。

開關型氣動蝶閥進氣管是怎樣連接的？

在這里我們以氣缸配帶電磁閥和氣源三聯件為說明基礎，三者的連接形式為：電磁閥與氣缸連接，氣源三聯件與電磁閥連接。因此，只需要將氣管與氣源三聯件相連就可以，而氣源三聯件上會標注進氣孔與出氣孔。

D943H/D973H電動金屬硬密封蝶閥由電動執行器和金屬硬密封蝶閥組成，廣泛應用于電站供熱系統和催化裂化主風機管道系統、鋼鐵、化工等工業系統以及環保、水處理、高層建筑給排水管路上作切斷節流量作用。設計用三偏心原理，開啟密封即分離，關閉接觸即密封，因此密封性能可靠。耐腐蝕、使用壽命長的特點。密封圈選用不銹鋼材料，在高溫和冷態工況下，密封無應力變形，具有耐高溫、耐腐蝕、使用壽命長的特點。軸向定位裝置，解決軸向密封面磨損易泄漏的難題，傳動裝置可任意方向安裝。過流面積大，流阻系數小，通流能力強。抗老化、抗輻射、經久耐用。密封可調節，10萬次壽命無泄漏。

電動執行器：

天沃電動法蘭球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器

金屬硬密封蝶閥–技術性能規范

設計標準		GB/T12238					API609
壓力溫度等級		GB/T12224					API609、ASME B 16.34
結構長度		GB/T12221					API609、ISO5752、ASME B 16.10
法蘭型式尺寸		GB/T9113、JB/T79					ASME B 16.5/B 16.47
檢驗與試驗		GB/T9092、GB/T13927					API598
公稱壓力		1.0	1.6	2.5	4.0	6.0	Class150	Class300	Class600
試驗壓力	殼體試驗	1.5	2.4	3.75	6.0	9.45	2.93	7.58	15.0
	高壓密封	1.1	1.76	2.75	4.4	6.93	2.07	5.52	11.03
	低壓密封	0.6
適用溫度		-46℃～500℃（不同的工況溫度選用不同的材質）
適用介質		水、油、氣及各類腐蝕性（不同的介質選用不同的材質）

蝶閥流量特性

D943H法蘭式氣動金屬硬密封蝶閥

DN	L	H	A	B	C	1.0MPa				1.6MPa
						D	D1	D2	Z-Φd	D	D1	D2	Z-Φd
50	108	320	272	263	200	160	125	100	4-18	160	125	99	4-18
65	112	370	272	263	200	180	145	120	4-18	180	145	118	4-18
80	114	370	272	263	200	195	160	135	8-18	195	160	132	8-18
100	127	370	272	263	200	215	180	155	8-18	215	180	156	8-18
125	140	420	290	298	220	245	210	185	8-18	245	210	184	8-18
150	140	505	290	298	220	280	240	210	8-23	280	240	211	8-23
200	152	610	290	298	220	335	295	265	8-23	335	295	266	12-23
250	165	665	331	342	260	390	350	320	12-23	390	355	319	12-26
300	178	755	331	342	260	440	400	368	12-23	460	410	370	12-26
350	190	860	331	342	260	500	460	428	16-23	520	470	429	16-26
400	216	890	331	342	260	565	515	482	16-25	580	525	480	16-30
450	222	966	331	342	260	615	565	532	20-25	640	585	530	20-30

D973H對夾式電動金屬硬密封蝶閥

DN	L		H	A	B	C	1.0MPa			1.6MPa
	短系列	長系列					D1	D2	Z-Φd	D1	D2	Z-Φd
50	43	43	80	272	263	200	125	100	4-18	125	100	4-18
65	46	46	90	272	263	200	145	120	4-18	145	120	4-18
80	49	64	98	272	263	200	160	135	4-18	160	135	4-18
100	56	64	112	272	263	200	180	155	8-18	180	155	8-18
125	64	70	128	290	298	220	210	185	8-18	210	185	8-18
150	70	76	147	290	298	220	240	210	8-23	240	210	8-23
200	71	89	178	290	298	220	295	265	8-23	295	265	12-23
250	76	114	215	331	342	260	350	320	12-23	355	320	12-25
300	78	114	250	331	342	260	400	368	12-23	410	375	12-25
350	78	127	280	331	342	260	460	428	16-M20	470	435	16-M22
400	102	140	320	331	342	260	515	482	16-M22	525	485	16-M27
450	114	152	350	331	342	260	565	532	20-M22	585	545	20-M27

D673H_D643H氣動金屬硬密封蝶閥主要由氣動執行器和金屬硬密封蝶閥組成，再配以不同的附件組合，達到具體的控制要求。天沃公司出品的氣動金屬硬密封蝶閥則具有耐高低溫、高壓、允許介質中又微小顆粒、使用壽命長等特點，被廣泛用于介質溫度≤425℃的冶金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和截斷流體使用。

氣動執行器：

天沃AT系列氣動執行器在綜合運用英國TENVO設計工藝的基礎上進行研制、開發而成，詳情請瀏覽：AT系列氣動執行器

執行器選擇：

雙作用型：執行機構無原始位置，工作時需兩個氣源進行操作。輸出軸的位置隨氣源的通斷而停止任意位置。

單作用型：執行機構有原始位置，工作時需一個氣源進行操作。如切斷氣源輸出軸則靠內部彈簧的預緊力自動恢復到原始位置。

金屬硬密封蝶閥–技術性能規范

設計標準		GB/T12238					API609
壓力溫度等級		GB/T12224					API609、ASME B 16.34
結構長度		GB/T12221					API609、ISO5752、ASME B 16.10
法蘭型式尺寸		GB/T9113、JB/T79					ASME B 16.5/B 16.47
檢驗與試驗		GB/T9092、GB/T13927					API598
公稱壓力		1.0	1.6	2.5	4.0	6.0	Class150	Class300	Class600
試驗壓力	殼體試驗	1.5	2.4	3.75	6.0	9.45	2.93	7.58	15.0
	高壓密封	1.1	1.76	2.75	4.4	6.93	2.07	5.52	11.03
	低壓密封	0.6
適用溫度		-46℃～500℃（不同的工況溫度選用不同的材質）
適用介質		水、油、氣及各類腐蝕性（不同的介質選用不同的材質）

蝶閥流量特性

D643H法蘭式氣動金屬硬密封蝶閥

DN	L	H	A	1.0MPa				1.6MPa
				D	D1	D2	Z-Φd	D	D1	D2	Z-Φd
50	108	320	190	160	125	100	4-18	160	125	99	4-18
65	112	370	206	180	145	120	4-18	180	145	118	4-18
80	114	370	216	195	160	135	8-18	195	160	132	8-18
100	127	370	260	215	180	155	8-18	215	180	156	8-18
125	140	420	286	245	210	185	8-18	245	210	184	8-18
150	140	505	340	280	240	210	8-23	280	240	211	8-23
200	152	610	412	335	295	265	8-23	335	295	266	12-23
250	165	665	480	390	350	320	12-23	390	355	319	12-26
300	178	755	538	440	400	368	12-23	460	410	370	12-26
350	190	860	568	500	460	428	16-23	520	470	429	16-26
400	216	890	660	565	515	482	16-25	580	525	480	16-30
450	222	966	740	615	565	532	20-25	640	585	530	20-30

D673H對夾式氣動金屬硬密封蝶閥

DN	L		H	A	1.0MPa			1.6MPa
	短系列	長系列			D1	D2	Z-Φd	D1	D2	Z-Φd
50	43	43	80	190	125	100	4-18	125	100	4-18
65	46	46	90	206	145	120	4-18	145	120	4-18
80	49	64	98	216	160	135	4-18	160	135	4-18
100	56	64	112	260	180	155	8-18	180	155	8-18
125	64	70	128	286	210	185	8-18	210	185	8-18
150	70	76	147	340	240	210	8-23	240	210	8-23
200	71	89	178	412	295	265	8-23	295	265	12-23
250	76	114	215	480	350	320	12-23	355	320	12-25
300	78	114	250	538	400	368	12-23	410	375	12-25
350	78	127	280	568	460	428	16-M20	470	435	16-M22
400	102	140	320	660	515	482	16-M22	525	485	16-M27
450	114	152	350	740	565	532	20-M22	585	545	20-M27

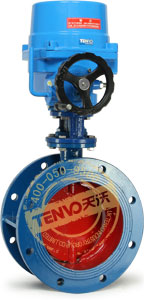

電動襯氟蝶閥采用天沃QT系列或TT系列電動執行器與對分兩片式閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全襯氟閥座與襯氟蝶閥與介質接觸，全襯氟對夾蝶閥可適用于“除熔融堿金屬和元素氟”外的任何介質腐蝕。閥體通道內表面光滑，流體阻力小，CV值高，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。

天沃電動襯氟蝶閥主要型號有：D941F4、D941F46、D971F4、D971F46。

電動執行器：

天沃電動法蘭球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器

特點總結：

開關型/調節型/防爆型耐腐蝕性能優異最高溫度150℃

襯氟蝶閥技術標準

設計與制造	GB/T12238（中線）、GB12221（短系列）
結構長度	ASME B 16.10、JIS B 2212
法蘭尺寸	HG20592-97、ANSI B 16.5、JIS B 2212
連接尺寸	對夾、法蘭
驅動方式	手動、氣動、電動
公稱壓力	0.6～2.5MPa、Class150、JIS10K
壓力試驗	GB/T13927-92、API598

襯氟蝶閥主要零部件材料

零件名稱	精鑄球墨鑄鐵	碳鋼	不銹鋼
	QT	C	P	R	PL	RL
上、下閥體	QT400	WCB	CF8	CF8M	CF3	CF3M
蝶板	WCB	WCB	CF8	CF8M	CF3	CF3M
閥軸	1Cr13、40Cr	2Cr13、40Cr	1Cr18Ni9Ti、40Cr	1Cr18Ni12Ti、40Cr	00Cr18Ni10、40Cr	00Cr17Ni14Mo2、40Cr
襯里層/閥座	PTFE（F4）、FEP（F46）、PFA（可溶F4）、PO（聚烯烴）
O型圈	FEP+FPM（氟橡膠外包F46）
彈性條（墊）	Si（哇橡膠）
調節墊	0C18Ni9r	0Cr18Ni9	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr18Ni14Mo2
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
螺母	45	45	0Cr19Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
手柄	A3、Z

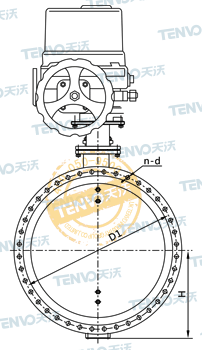

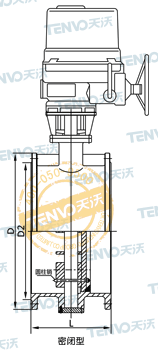

法蘭式電動襯氟蝶閥-外形尺寸

PN1.0MPa法蘭式電動襯氟蝶閥-外形尺寸表

公稱通徑 DN(mm)	標準值							參考值
	L	D	D1	D2	f	b	Z-Φd	A	B	C
40	106	145	110	85	3	18	4-18	272	263	200
50	108	160	125	100	3	20	4-18	272	263	200
65	112	180	145	120	3	20	4-18	272	263	200
80	114	195	160	135	3	22	4/8-18	272	263	200
100	127	215	180	155	3	22	8-18	272	263	200
125	140	245	210	185	3	24	8-18	272	263	200
150	140	280	240	210	3	24	8-23	272/290	263/298	200/220
200	152	335	295	265	3	26	8-23	290	298	220
250	165	390	350	320	3	28	12-23	290	298	220
300	178	440	400	368	4	28	12-23	331	342	260
350	190	500	460	428	4	30	16-23	331	342	260
400	216	565	515	482	4	32	16-25	331	342	260
450	222	615	565	532	4	32	20-25	331	342	260
500	229	670	620	585	4	34	20-25	331	342	260
600	267	780	725	685	5	36	20-30	331	342	260

PN1.6MPa法蘭式電動襯氟蝶閥-外形尺寸表

公稱通徑 DN(mm)	標準值							參考值
	L	D	D1	D2	f	b	Z-Φd	A	B	C
40	106	145	110	85	3	18	4-18	272	263	200
50	108	160	125	100	3	20	4-18	272	263	200
65	112	180	145	120	3	20	4-18	272	263	200
80	114	195	160	135	3	22	8-18	272	263	200
100	127	215	180	155	3	24	8-18	272	263	200
125	140	245	210	185	3	26	8-18	272	263	200
150	140	280	240	210	3	28	8-23	272/290	263/298	200/220
200	152	335	295	265	3	30	12-23	290	298	220
250	165	405	355	320	3	32	12-25	290	298	220
300	178	460	410	375	4	34	12-25	331	342	260
350	190	520	470	435	4	38	16-25	331	342	260
400	216	580	525	485	4	40	16-30	331	342	260
450	222	640	585	545	4	44	20-30	331	342	260
500	229	705	650	608	4	46	20-34	331	342	260
600	267	840	770	718	5	54	20-41	331	342	260

對夾式電動襯氟蝶閥-外形尺寸

PN1.0MPa對夾式電動襯氟蝶閥-外形尺寸表

公稱通徑 DN(mm)	標準值							參考值
	L	D	D1	D2	f	b	Z-Φd	A	B	C
40	33	145	110	85	3	18	4-18	272	263	200
50	43	160	125	100	3	20	4-18	272	263	200
65	46	180	145	120	3	20	4-18	272	263	200
80	46	195	160	135	3	22	4/8-18	272	263	200
100	52	215	180	155	3	22	8-18	272	263	200
125	56	245	210	185	3	24	8-18	272	263	200
150	56	280	240	210	3	24	8-23	272/290	263/298	200/220
200	60	335	295	265	3	26	8-23	290	298	220
250	68	390	350	320	3	28	12-23	290	298	220
300	78	440	400	368	4	28	12-23	331	342	260
350	78	500	460	428	4	30	16-23	331	342	260
400	102	565	515	482	4	32	16-25	331	342	260
450	114	615	565	532	4	32	20-25	331	342	260
500	127	670	620	585	4	34	20-25	331	342	260
600	154	780	725	685	5	36	20-30	331	342	260

PN1.6MPa對夾式電動襯氟蝶閥-外形尺寸表

公稱通徑 DN(mm)	標準值							參考值
	L	D	D1	D2	f	b	Z-Φd	A	B	C
40	33	145	110	85	3	18	4-18	272	263	200
50	43	160	125	100	3	20	4-18	272	263	200
65	46	180	145	120	3	20	4-18	272	263	200
80	46	195	160	135	3	22	8-18	272	263	200
100	52	215	180	155	3	24	8-18	272	263	200
125	56	245	210	185	3	26	8-18	272	263	200
150	56	280	240	210	3	28	8-23	272/290	263/298	200/220
200	60	335	295	265	3	30	12-23	290	298	220
250	68	405	355	320	3	32	12-25	290	298	220
300	78	460	410	375	4	34	12-25	331	342	260
350	78	520	470	435	4	38	16-25	331	342	260
400	102	580	525	485	4	40	16-30	331	342	260
450	114	640	585	545	4	44	20-30	331	342	260
500	127	705	650	608	4	46	20-34	331	342	260
600	154	840	770	718	5	54	20-41	331	342	260

氣動襯氟蝶閥采用天沃AT系列氣動執行器與對分兩片式閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全襯氟閥座與襯氟蝶閥與介質接觸，全襯氟對夾蝶閥可適用于“除熔融堿金屬和元素氟”外的任何介質腐蝕。閥體通道內表面光滑，流體阻力小，CV值高，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座，完全達到介質的零泄漏。

氣動執行器：

天沃AT系列氣動執行器在綜合運用英國TENVO設計工藝的基礎上進行研制、開發而成，詳情請瀏覽：AT系列氣動執行器

執行器選擇：

雙作用型：執行機構無原始位置，工作時需兩個氣源進行操作。輸出軸的位置隨氣源的通斷而停止任意位置。

單作用型：執行機構有原始位置，工作時需一個氣源進行操作。如切斷氣源輸出軸則靠內部彈簧的預緊力自動恢復到原始位置。

襯氟蝶閥技術標準

設計與制造	GB/T12238（中線）、GB12221（短系列）
結構長度	ASME B 16.10、JIS B 2212
法蘭尺寸	HG20592-97、ANSI B 16.5、JIS B 2212
連接尺寸	對夾、法蘭
驅動方式	手動、氣動、電動
公稱壓力	0.6～2.5MPa、Class150、JIS10K
壓力試驗	GB/T13927-92、API598

襯氟蝶閥主要零部件材料

零件名稱	精鑄球墨鑄鐵	碳鋼	不銹鋼
	QT	C	P	R	PL	RL
上、下閥體	QT400	WCB	CF8	CF8M	CF3	CF3M
蝶板	WCB	WCB	CF8	CF8M	CF3	CF3M
閥軸	1Cr13、40Cr	2Cr13、40Cr	1Cr18Ni9Ti、40Cr	1Cr18Ni12Ti、40Cr	00Cr18Ni10、40Cr	00Cr17Ni14Mo2、40Cr
襯里層/閥座	PTFE（F4）、FEP（F46）、PFA（可溶F4）、PO（聚烯烴）
O型圈	FEP+FPM（氟橡膠外包F46）
彈性條（墊）	Si（哇橡膠）
調節墊	0C18Ni9r	0Cr18Ni9	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr18Ni14Mo2
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
螺母	45	45	0Cr19Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
手柄	A3、Z

法蘭式氣動襯氟蝶閥-外形尺寸

PN1.0MPa法蘭式氣動襯氟蝶閥-外形尺寸表

公稱通徑 DN(mm)	標準值							參考值
	L	D	D1	D2	f	b	Z-Φd	A
40	106	145	110	85	3	18	4-18	160
50	108	160	125	100	3	20	4-18	160
65	112	180	145	120	3	20	4-18	190
80	114	195	160	135	3	22	4/8-18	190
100	127	215	180	155	3	22	8-18	206/216
125	140	245	210	185	3	24	8-18	260
150	140	280	240	210	3	24	8-23	286
200	152	335	295	265	3	26	8-23	340
250	165	390	350	320	3	28	12-23	412
300	178	440	400	368	4	28	12-23	480
350	190	500	460	428	4	30	16-23	480
400	216	565	515	482	4	32	16-25	538
450	222	615	565	532	4	32	20-25	568
500	229	670	620	585	4	34	20-25	660
600	267	780	725	685	5	36	20-30	740

PN1.6MPa法蘭式氣動襯氟蝶閥-外形尺寸表

公稱通徑 DN(mm)	標準值							參考值
	L	D	D1	D2	f	b	Z-Φd	A
40	33	145	110	85	3	18	4-18	160
50	43	160	125	100	3	20	4-18	160
65	46	180	145	120	3	20	4-18	190
80	46	195	160	135	3	22	8-18	190
100	52	215	180	155	3	24	8-18	206/216
125	56	245	210	185	3	26	8-18	260
150	56	280	240	210	3	28	8-23	286
200	60	335	295	265	3	30	12-23	340
250	68	405	355	320	3	32	12-25	412
300	78	460	410	375	4	34	12-25	480
350	78	520	470	435	4	38	16-25	480
400	102	580	525	485	4	40	16-30	538
450	114	640	585	545	4	44	20-30	568
500	127	705	650	608	4	46	20-34	660
600	154	840	770	718	5	54	20-41	740

對夾式氣動襯氟蝶閥-外形尺寸

PN1.0MPa對夾式氣動襯氟蝶閥-外形尺寸表

公稱通徑 DN(mm)	標準值							參考值
	L	D	D1	D2	f	b	Z-Φd	A
40	33	145	110	85	3	18	4-18	160
50	43	160	125	100	3	20	4-18	160
65	46	180	145	120	3	20	4-18	190
80	46	195	160	135	3	22	4/8-18	190
100	52	215	180	155	3	22	8-18	206/216
125	56	245	210	185	3	24	8-18	260
150	56	280	240	210	3	24	8-23	286
200	60	335	295	265	3	26	8-23	340
250	68	390	350	320	3	28	12-23	412
300	78	440	400	368	4	28	12-23	480
350	78	500	460	428	4	30	16-23	480
400	102	565	515	482	4	32	16-25	538
450	114	615	565	532	4	32	20-25	568
500	127	670	620	585	4	34	20-25	660
600	154	780	725	685	5	36	20-30	740

PN1.6MPa對夾式氣動襯氟蝶閥-外形尺寸表

公稱通徑 DN(mm)	標準值							參考值
	L	D	D1	D2	f	b	Z-Φd	A
40	33	145	110	85	3	18	4-18	160
50	43	160	125	100	3	20	4-18	160
65	46	180	145	120	3	20	4-18	190
80	46	195	160	135	3	22	8-18	190
100	52	215	180	155	3	24	8-18	206/216
125	56	245	210	185	3	26	8-18	260
150	56	280	240	210	3	28	8-23	286
200	60	335	295	265	3	30	12-23	340
250	68	405	355	320	3	32	12-25	412
300	78	460	410	375	4	34	12-25	480
350	78	520	470	435	4	38	16-25	480
400	102	580	525	485	4	40	16-30	538
450	114	640	585	545	4	44	20-30	568
500	127	705	650	608	4	46	20-34	660
600	154	840	770	718	5	54	20-41	740

氣動粉體蝶閥采用CP型活塞式電磁氣動執行器，閥體由兩個采用重力澆鑄而成的半閥體組成，半閥體為鋁合金材料，旋轉蝶板為高耐磨聚合體復合材質，或是鑄鐵以及預受應力的人造橡膠密封，用于食品工業的閥門具有不銹鋼蝶板以及通過FDA認證的密封件。V1FS單法蘭氣動粉體蝴蝶閥具有一個頂部法蘭以及一個折邊部件，適用于連接一根柔性套管；V2FS雙法蘭氣動粉體蝴蝶閥頂部及底部為相同的圓法蘭。

氣動粉體專用蝶閥可應用于所有粉狀及顆粒狀物料的處理，閥門利用物料自身重力進行截流以及氣動傳輸干性物料。VFS氣動水泥蝶閥(粉體蝶閥)可以安裝在料斗、料箱、筒倉、螺旋或其他類型的輸送機的下方，以及連接氣動輸送管道。由于粉體蝶閥的特殊結構以及工程材料的運用，它一直是一個非常經濟且效率極高的選擇。

特點總結：

CP氣動執行器(粉體蝶閥專配)粉體專用顆粒狀物專用耐磨

氣動粉體專用蝶閥-實物展示

氣動粉體蝶閥-閥體外形尺寸

TYPE	ΦA	ΦB	ΦC	ΦD	E	F	G	ΦH DIN5482	N	P	ΦR	α	S	T	U	V	Z	kg
V1FS 100	95	180	220	105	250	115	35	22×19	N°4×Φ14	N°4×Φ20	220	22°30	40	80	M12	50	M10	4
V1FS 150	150	200	228	163	290	115	35	22×19	N°4×Φ14	N°4×Φ20	228	22°30	40	80	M12	50	M10	5
V1FS 200	200	250	278	213	340	115	35	22×19	N°4×Φ14	N°4×Φ20	278	22°30	40	80	M12	50	M10	6.5
V1FS 250	250	300	328	263	390	115	35	22×19	N°8×Φ14	N°8×Φ20	325	11°15	40	80	M12	50	M10	8
V1FS 300	300	350	378	313	440	115	35	22×19	N°8×Φ14	N°16×Φ20	375	5°41	40	80	M12	50	M10	10
V1FS 350	350	400	440	363	530	123	50	28×25	N°8×Φ14	N°8×Φ20	440	10°	40	80	M12	-	-	16
V1FS 400	400	470	530	413	580	123	50	28×25	N°8×Φ14	N°16×Φ20	530	4°30	40	80	M12	-	-	20.5

TYPE	ΦA	ΦB	ΦC	E	F	G	ΦH	N	P	ΦR	α	T	U	V	Z	kg
V2FS 100	95	180	220	250	77	35	22×19	N°4×Φ14	N°4×Φ20	220	22°30	80	M12	50	M10	4
V2FS 150	150	200	228	290	77	35	22×19	N°4×Φ14	N°4×Φ20	228	22°30	80	M12	50	M10	5
V2FS 200	200	250	278	340	77	35	22×19	N°4×Φ14	N°4×Φ20	278	22°30	80	M12	50	M10	6.5
V2FS 250	250	300	328	390	77	35	22×19	N°8×Φ14	N°8×Φ20	325	11°15	80	M12	50	M10	8
V2FS 300	300	350	378	440	77	35	22×19	N°8×Φ14	N°16×Φ20	375	5°41	80	M12	50	M10	10
V2FS 350	350	400	440	530	85	50	28×25	N°8×Φ14	N°8×Φ20	440	10°	80	M12	-	-	16
V2FS 400	400	470	530	580	85	50	28×25	N°8×Φ14	N°16×Φ20	530	4°30	80	M12	-	-	20.5

CP型活塞式氣動執行器

TYPE	ΦA	B	C	D	E	F	G	ΦH	L	M	N	ΦP	Q	R	R1	R2	R3	接口螺紋	接管尺寸	耗氣量	過程時間(秒)	kg
CP101	106	260	130	150	85	60	33	22×19	10	47	50	11	12	18	36	26	M4	1/8″	8×5.5	4.4(×2)	0.8	3.3
CP126	125	450	180	215	170	100	65	28×25	16	52	80	13	12	22	60	40	M4	1/4″	8×5.5	6.3(×2)	0.5	9.5
CP126T	125	600	180	215	170	100	65	28×25	16	52	80	13	12	22	60	40	M4	1/4″	8×5.5	12.6(×2)	0.5	12.5

電動通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa。天沃出品的電動通風蝶閥有四款電動執行器可滿足不同檔次、不同工況的需求，整體設計合理，啟閉迅速，重量輕，一般適用于工業、冶金、環保等管道作通風調節介質流量之用。

電動執行器：

天沃電動法蘭球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器

特點總結：

焊制工藝最大壓力0.6MPa非密閉密封角行程電動執行器

法蘭式通風蝶閥–采用標準

法蘭式通風蝶閥–主要技術參數

公稱通徑	DN（mm）		50～4000
公稱壓力	PN（MPa）		0.05	0.25	0.6
試驗壓力（MPa）	強度試驗		0.075	0.375	0.9
	密封試驗	密閉型	0.055	0.275	0.66
		非密閉型	≤1.5%泄漏量
適用介質	煤氣、含塵氣體、煙道氣等
驅動形式	手動、蝸輪傳動、氣動、電動

法蘭式通風蝶閥–材料選用和適用溫度

材料品種	碳素鋼	低溫碳鋼	合金鋼		奧氏體不銹鋼	鉻鉬鋼
代號	WCB	LCB	WC6或WC9	C5或C12	鉻Cr-18型、304、316	12CrMoV
耐最高溫度	425℃	345℃	595℃	650℃	600℃	560℃
耐最低溫度	-29℃	-46℃	-29℃	-29℃	-196℃	-40℃
適用工作溫度	≤425℃	≤345℃	≤595℃	≤650℃	≤600℃	≤560℃

天沃QT系列-電動通風蝶閥

公稱通徑 DN（mm）	L	H	0.05-0.1MPa				0.25MPa				0.6MPa
			D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
100	127	105	210	190	144	4-18	210	170	144	4-19	210	170	144	4-19
125	140	120	240	200	174	8-18	240	200	174	8-19	240	200	174	8-19
150	140	132	265	225	199	8-18	265	225	199	8-19	265	225	199	8-19
200	152	160	320	280	254	8-18	320	280	254	8-19	320	280	254	8-19
250	165	187	375	335	309	12-18	375	335	309	12-19	375	335	309	12-19
300	180	220	440	395	363	12-22	440	395	363	12-23	440	395	363	12-23
350	180	245	490	445	413	12-22	490	445	413	12-23	490	445	413	12-23
400	200	270	540	495	463	16-22	540	495	463	16-23	540	495	463	16-23
450	200	297	595	550	518	16-22	595	550	518	16-23	595	550	518	16-23
500	220	322	645	600	568	20-22	645	600	568	20-23	645	600	568	20-23
600	220	377	755	705	667	20-26	755	705	667	20-26	755	705	667	20-26
700	240	430	860	810	772	24-26	860	810	772	24-26	860	810	772	24-26
800	240	487	975	920	878	24-30	975	920	878	24-30	975	920	878	24-31
900	260	538	1075	1020	978	24-30	1075	1020	978	24-30	1075	1020	978	24-31
1000	260	587	1175	1120	1078	28-30	1175	1120	1078	28-30	1175	1120	1078	28-31
1200	280	702	1375	1320	1280	32-30	1375	1320	1280	32-30	1405	1340	1295	32-34
1400	300	782	1575	1520	1480	36-30	1575	1520	1480	36-30	1630	1560	1510	36-37
1600	320	895	1790	1730	1690	40-30	1790	1730	1690	40-30	1830	1760	1710	40-37
1800	340	995	1990	1930	1890	44-30	1990	1930	1890	44-30	2045	1970	1918	44-40
2000	360	1095	2190	2130	2090	48-30	2190	2130	2090	48-30	2265	2180	2125	48-43
