ZMAN、ZMBN型氣動薄膜雙座調節閥

ZMAN、ZMBN型氣動薄膜雙座調節閥是有兩個閥座,流體通過閥芯與兩個閥座之間的上下密封面流出,因而流通能力大,不平衡力小,具有結構簡單、允許壓差大、動作可靠等優點,適用于流量大,壓差大,泄漏量要求不高、密封要求不嚴的場合。在石油、化工、冶金、電站等工業部門,它和調節閥等其它儀表配合,控制氣體、液體、蒸汽等介質,使流量、壓力、溫度和液位等參數得到調節閥,從而實現生產過程自動化。

特點總結:

雙座閥體氣動薄膜執行器壓差大/流量大/泄漏大

精小型氣動薄膜雙座調節閥

相同:雙座閥體

不同:精小型氣動執行器

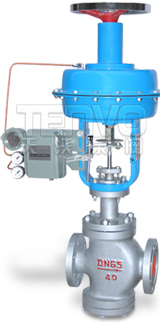

ZDLN電子式電動雙座調節閥

相同:雙座閥體

不同:電子式電動執行器

ZAZN電動雙座調節閥

相同:雙座閥體

不同:DKZ型電動執行器

ZMAN、ZMBN調節閥–主要技術參數

公稱通徑mm 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數kv 10 16 25 40 63 100 160 250 400 630 1000 1600
公稱壓力MPa 0.6 1.6 4.0 6.4(常溫型) 4.0 6.4(中溫型)
行 程mm 16 25 40 60 100
流量特性 直線、等百分比
介質溫度℃ -15~200、-40~+250(常溫型)、-40~450(中溫型)
法蘭尺寸 鑄鐵法蘭尺寸按JB79-59,鑄鋼法蘭尺寸按JB79-59
法蘭型式 法蘭密封面型式按JB77,其中鑄鋼法蘭按光滑式,鑄鋼法蘭按凹式
閥體 材質 PN (MPa) 1.6MPa HT200
4.0、6.4MPa WCB、ZG1Cr18Ni9Ti
閥芯材質 1Cr18Ni9
上閥蓋型式 普通式(常溫型),熱片式(中溫型)
可調比 30:1

ZMAN、ZMBN調節閥–執行機構主要技術參數

型號 ZMA(B)-2 ZMA(B)-3 ZMA(B)-4 ZMA(B)-5 ZMA(B)-6
有效面積cm2 280 400 630 1000 1600
行程mm 16 25 40 60 100
彈簧范圍KPa 20~100、40~200、20~60、60~100、80~240

ZMAN、ZMBN調節閥–主要技術性能指標

項目 指標值
基本誤差% 不帶定位器 ±5.0
帶定位器 ±1.0
回差% 不帶定位器 3.0
帶定位器 1.0
死區% 不帶定位器 3.0
帶定位器 0.4
允許泄漏量L/h 1×10-3×閥額定容量

ZMAN、ZMBN調節閥–允許壓差

氣源壓力MPa 彈簧范圍KPa 公稱通徑mm
25 32 40 50 65 80 100 125 150 200 250 300
0.14 20~100 5.4 4.4 4.9 3.8 4.7 3.6 2.8 3.75 2.7 2.15 2.0 1.7
0.24 40~200 10.8 8.8 9.8 7.6 9.4 7.2 5.6 7.5 5.4 4.3 4.0 3.4

注:使用條件為閥桿在介質流出端,關閉時P2=0。

ZMAN、ZMBN調節閥–外形尺寸

可配附件:定位器、空氣過濾減壓器、壓力表、手輪、電磁閥、限位開關、電/氣轉換器等

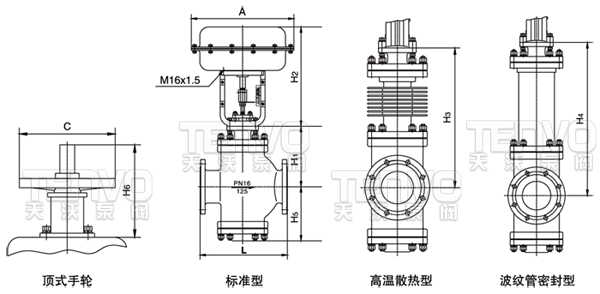

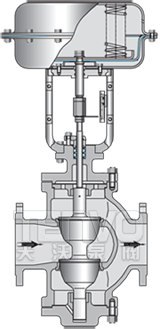

ZMAN、ZMBN調節閥結構圖
公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300
D 280 280 325 325 410 410 410 495 495 495 600 600
L PN16 185 200 220 250 275 300 350 410 450 550 640 720
PN40 190 210 230 255 285 310 355 425 460 560 660 735
PN64 200 210 235 265 295 320 370 440 475 570 670 750
H 常溫型 565 570 645 650 775 885 900 1050 1060 1105 1516 1541
中溫型 715 720 775 790 1030 1050 1060 1265 1275 1320
H1 120 120 140 145 190 210 220 270 280 320 440 475

]]>
http://www.pxjdx.cn/zman-zmbn.html/feed/ 0
自力式壓力調節閥 http://www.pxjdx.cn/zzyp-zilishi-yali-tiaojiefa.html http://www.pxjdx.cn/zzyp-zilishi-yali-tiaojiefa.html#comments Sun, 10 Jun 2012 21:53:20 +0000 tenvo http://hlu008053.chinaw3.com/?p=572
ZZYP自力式壓力調節閥

ZZYP自力式壓力調節閥是不需要任何外加能源,利用被調介質自身能量而實現自動調節的執行器產品。自力式壓力調節閥最大特點,能在無電、無氣的場所工作,同時又節約了能源,壓力設定值在運行中可隨意調整。自力式壓力調節閥采用快開流量特征,動作靈敏,密封性能好,因而廣泛應用于石油、化工、電力、冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中用氣體、液體及蒸汽介質減壓、穩壓(用于閥后壓力調節),或泄壓、穩壓(用于閥前壓力調節)的自動控制。

特點總結:

無需外加能源最常用的自力式調節閥蒸汽/液體/空氣均可完美替代減壓閥

V230自力式壓力調節閥

相同:自力式/壓力調節

不同:性能表現更佳

自力式微壓調節閥

相同:自力式/壓力調節

不同:控制微小壓力

指揮器操作型自力式壓力調節閥

相同:自力式/壓力調節

不同:帶指揮器/控制精度更高

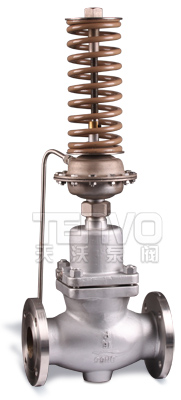

ZZY系列自力式壓力調節閥-實物展示

ZZYP薄膜式閥后型自力式壓力調節閥

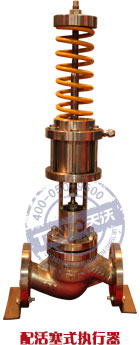

ZZYP活塞式閥后型自力式壓力調節閥
ZZYP活塞式閥閥前型自力式壓力調節閥

ZZY系列自力式壓力調節閥–主要技術參數

1、主要技術參數和性能指標

公稱通徑DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
額定行程mm 8 10 14 20 25 40 50 60 70
公稱壓力PN(MPa) 1.6、4.0、6.4
壓力調節范圍(KPa) 15-50;40-80;60-100;80-140;120-180;160-220;200-260;240-300;
280-350;330-400;380-450;430-500;480-560;540-620;600-700
680-800;780-900;880-1000;600-1500;1000-2500
流量特性 快開
調節精度% ±5
使用溫度℃ ≤350
允許泄漏量 硬密封(L/h) 單座:≤10-4閥額定容量(Ⅳ級;雙座、套筒:≤5×10-3閥額定容量(Ⅱ級)
軟密封(ml/h) 0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75 11.10 11.60
減壓比 最大 10
最小 1.25

2、閥后壓力調節閥,其閥前壓力與閥后壓力的關系

自力式壓力調節閥本身是一個調節系統,閥本身又有一定的壓降要求,對閥后壓力調節閥,為保證閥后壓力在一定范圍內,其閥前壓力必須達到一定值。

閥前壓力KPa 30 50 100 150 200 250 300 350 400 450 500 550 600
閥后壓力KPa 15-24 15-40 15-80 15-120 20-160 25-200 30-240 35-280 40-320 45-360 50-400 55-440 60-480
閥前壓力KPa 650 700 750 800 850 900 950 1000 1250 1500 2000 2500 3000
閥后壓力KPa 65-520 170-560 75-600 80-640 85-680 90-720 95-760 100-800 125-1000 150-1200 200-1600 250-2000 300-2400

ZZY系列自力式壓力調節閥–外形尺寸

ZZYP自力式壓力調節閥結構圖
公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200 250 300
法蘭接管尺寸B 383 512 603 862 1023 1380 1800 2000 2200
法蘭端面距L 150 160 180 200 230 290 310 350 400 480 600 730 850
壓力調節范KPa 15-140 H 475 520 540 710 780 840 880 915 940 1000
A 280 308
130-300 H 455 500 520 690 760 800 870 880 900 950
A 176 230
280-500 H 450 490 510 680 750 790 860 870 890 940
A 176 194 280
480-1000 H 445 480 670 740 780 850 860 880 930
A 176 194 280
600-1500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
1000-2500 H 445 570 600 820 890 950 1000 1100 1200
A 85 96
重量KG 26 37 42 72 90 114 130 144 180 200 250
導壓管接頭螺紋 M161.5

ZZY系列自力式壓力調節閥–工作原理

蒸汽用閥后自力式壓力調節閥應用系統圖

用于控制閥后壓力調壓閥的作用方式為壓閉型。其原理如下:介質由箭頭方向流入閥體、經閥芯、閥座節流后輸出。另一路經冷凝器(介質為蒸汽時使用)冷卻后,被引入執行機構作用于膜片上,使閥芯隨之發生相應的位移,達到減壓、穩壓之目的。如閥后壓力增加,作用于膜片上的力增加,壓縮彈簧,帶動閥芯,使閥門開啟度減小,直至閥后壓力下降到設定值為止。同理,如閥后壓力降低,作用在膜片上的力減小,由彈簧的反作用力,帶動閥芯,使閥門開啟度增大,直到閥后壓力上升到設定值為止。

用于控制閥前壓力的調壓閥,閥的作用方式為壓開型。其原理如下:質由箭頭方向流入閥體,另一路經冷凝器(介質為蒸汽時使用)冷卻后,被引入執行機構作用于膜片上,使閥芯隨之發生相應的位移,達到泄壓、穩壓之目的。如閥前壓力增加,作用于膜片上的力增加,壓縮彈簧,帶動閥芯,使閥門開啟度增大,直至閥前壓力下降到設定值為止。同理,如閥前力降低,作用在膜片上的力減小,由彈簧的反作用力,帶動閥芯,使閥門開啟度減小,直到閥后壓力上升到設定值為止。

蒸汽用閥前自力式壓力調節閥應用系統圖

ZZYP自力式壓力調節閥–注意事項

1、附設隔溫冷凝罐可在≤350℃溫度下使用

2、壓力調節范圍分段,控制壓力應盡量選取在調節范圍中間值

ZZYP自力式壓力調節閥的補充說明

ZZYP自力式壓力調節閥的閥座結構有:單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)、三種結構;

ZZYP自力式壓力調節閥的作用形式有:減壓用-閥后壓力調節(型號中以字母B表示);泄壓用-閥前壓力調節(型號中以字母K表示)。

ZZYP自力式壓力調節閥執行機構有:薄膜式、活塞式二種;

產品公稱壓力等級有PN16、40、64;

泄流量等級有II級、IV級和VI級三檔;

壓力分段調節從15~2500kpa。可按需要組合滿足用戶工況要求。

ZZYP自力式壓力調節閥無需外加能源,能在無電無氣的場所工作,既方便又節約了能源。壓力分段范圍細且互相交叉,調節精度高。壓力設定值在運行期間可連續設定。對閥后壓力調節,閥前壓力與閥后壓力之比可為10:1~10:8。橡膠膜片式檢測,執行機構檢測精度高、動作靈敏。采用壓力平衡機構,使調節閥反映靈敏、控制精確。廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。

]]>
http://www.pxjdx.cn/zzyp-zilishi-yali-tiaojiefa.html/feed/ 0
自力式壓力/壓差調節閥 http://www.pxjdx.cn/zilishi-yacha-tiaojiefa.html http://www.pxjdx.cn/zilishi-yacha-tiaojiefa.html#comments Sat, 09 Jun 2012 01:54:19 +0000 tenvo http://hlu008053.chinaw3.com/?p=751
V230/231自力式壓力/壓差調節閥

V230/231自力式壓力/壓差調節閥是一種無需外來能源而只依靠被調介質自身壓力的變化進行自動調節壓力的節能產品,具有測量、執行、控制的綜合功能。自力式壓力、壓差調節閥廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。可用于非腐蝕性(最高溫度350℃)的液體、氣體和蒸汽等介質的壓力控制裝置。

V230/231自力式壓力/壓差調節閥免維護,介質自身壓力控制,不銹鋼波紋管壓力平衡式,不平衡力小,靈敏度高,支持內取壓和外取壓設定點范圍寬,可以通過調節螺母方便的調整設定點,執行器與彈簧可隨意組配,從而實現多種調節范圍。對于高密封要求,使用軟密封閥芯(標準低噪聲),對于更高的降噪要求。可使用帶減噪器的特殊型號,采用標準模塊化設計,通過組合件,可以進行多項組合控制。

特點總結:

自力式壓力控制壓差控制比ZZYP型穩定/精確

ZZYP自力式壓力調節閥

相同:自力式/壓力調節

不同:執行機構

ZZHP帶指揮器壓力調節閥

相同:自力式/壓力調節

不同:帶指揮器

自力式溫度調節閥

相同:自力式

不同:溫度控制

V230/231自力式壓力/壓差調節閥–產品型號

類別 壓力控制調節閥 差壓控制調節閥
閥后壓力調節閥 閥前壓力調節閥 差壓上升閥關閉 差壓上升閥開啟
硬密封 軟密封 硬密封 軟密封 硬密封 軟密封 硬密封 軟密封
型號 V230 D01 V230D01 V230D02 V231D02 V230D03 V231D03 V230D04 V231D04
規格 DN15-250

V230/231自力式壓力/壓差調節閥–主要技術參數

公稱通徑 mm 15 20 25 32 40 50 65 80 100 125 150 200 250
額定流量系數 Kv 3.2 5 8 12.5 20 32 50 80 125 160 320 450 630
公稱壓力 MPa 1.6 ; 4.0
Z 值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
最高工作溫度℃ V230 V231 液體≤ 140 ;氣體≤ 80
硬密封 V230 配隔離罐≤ 200 配隔離罐和加長件≤ 300*
配隔離罐和散熱片≤ 200
壓力平衡元件 波紋管 滾動膜片
法 蘭 標 準 DIA (亦可按用戶要求提供法蘭標準)
閥 體 材 質 PN16 :鑄鐵(工作溫度≤ 200 ℃); PN4.0 :鑄鋼、鑄不銹鋼(工作溫度≤ 350 ℃)
閥 芯 材 質 不銹鋼;軟密封為不銹鋼鑲嵌橡膠圈
最高工作壓力 MPa 公稱壓力(注意△ Pmax 及工作壓力與工作溫度的關系)

1、液體>140℃、氣體>80 ℃時閥倒裝;

2、Z值:噪音衡量系數,該值用來衡量噪音大小。

活塞式V230自力式壓力調節閥

V230/231自力式壓力/壓差調節閥–執行器主要技術參數

有效面積(cm2) 32※ 80※ 250※ 630※ 32※ 80※ 250※ 630※
壓力設定范圍(Mpa) DA3 DA4
0.8~1.6 0.1~0.6 0.015~0.15 0.005~ 0.035 1.0~1.6 0.1~1.6 0.015~0.12 0.005~ 0.035
0.3~1.2 0.05~0.3 0.01~0.07 0.05~0.25 0.05~.025 0.01~0.06
保證壓力閥正常工作最小壓力壓差△Pmin(Mpa) ≥0.05 ≥0.04 ≥0.01 ≥0.005 ≥0.05 ≥0.04 ≥0.01 ≥0.005
允許上、下膜室之間最大壓差(Mpa) 2.0 1.25 0.4 0.15 2.0 1.25 0.4 0.15
材質 膜蓋:鋼板鍍鋅
膜片:EPDM或FKM夾纖維※※
控制管線、接頭 銅管或鋼管10×1;卡套式接頭R1/4″
設定值偏差 ±80%

※DN150~250不能滿足定值,可選用揮器操作型自力式壓力調節閥

※EPDM適用于水、蒸汽和氣體介質,F(xiàn)KM適用于油、水、蒸汽及氣體介質,訂貨時應注明介質種類。

可根據不同的壓力設定范圍選項配合適的執行器與控制閥組成調壓閥。

V230/231自力式壓力/壓差調節閥–性能指標

控制精度 ±8%
允許泄漏量(在規定試驗條件下)i/h 硬密封 4X10-4X閥額定容量
軟密封 DN15~50 DN65~125 DN150~250
10氣泡/min 20氣泡/min 40氣泡/min

V230/231自力式壓力/壓差調節閥–允許壓差

公稱通徑mm 15 20 25 32 40 50 65 80 100 125 150 200 250
PN16最大壓差ΔP MPa 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.5 1.5 1.2 1.0 1.0
PN40最大壓差ΔP MPa 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 1.5 1.5 1.2 1.0 1.0

V230/231自力式壓力/壓差調節閥–外形尺寸

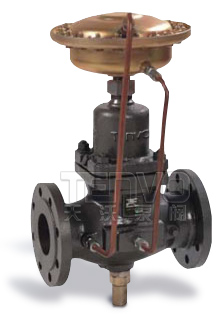

V230/231自力式壓力/壓差調節閥實物圖

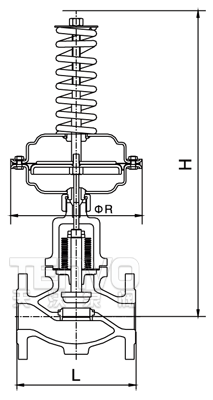

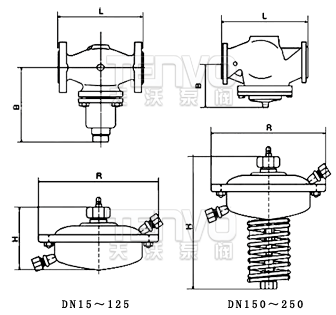

V230/231自力式壓力/壓差調節閥結構圖

公稱通徑DN AΦR L
A 32cm2Φ172mm A 80cm2Φ172mm A 250cm2Φ263mm A 630cm2Φ380mm
H kg H kg H kg H kg
15 647 13.7 642 13.7 662 19.2 732 34.2 130
20 647 14.2 642 14.2 682 19.7 732 34.7 150
25 673 17.2 668 17.2 708 22.7 758 37.7 160
32 673 20.5 668 20.5 708 26 758 41 180
40 675 21.5 670 21.5 710 27 760 42 200
50 675 24.5 670 24.5 710 30 760 45 230
65 710 36.5 710 36.5 745 42 795 57 290
80 710 40.5 710 40.5 745 46 795 61 310
100 815 67.5 815 67.5 850 73 900 88 350
250 815 77.5 815 77.5 850 83 900 98 400
150         765 93 815 108 480
200         795 153 845 168 600
250         842 233 892 248 730

]]>
http://www.pxjdx.cn/zilishi-yacha-tiaojiefa.html/feed/ 0
自力式差壓/微壓調節閥 http://www.pxjdx.cn/zilishi-yacha-weiya-tiaojiefa.html http://www.pxjdx.cn/zilishi-yacha-weiya-tiaojiefa.html#comments Thu, 07 Jun 2012 00:34:00 +0000 tenvo http://www.pxjdx.cn/?p=1335
ZZV自力式微壓調節閥

自力式差壓/微壓調節閥可細分為:ZZCP自力式差壓調節閥和ZZV自力式微壓調節閥。

ZZCP-1型差壓閥,采用平衡型單座閥,壓力穩定、精度高、密封性好,用于控制微小差壓。ZZCN-10型差壓閥采用雙座閥,流量系數大,將閥芯正倒裝,可組成二個不同品種的產品。ZZCP自力式差壓調節閥適用于各種工業爐燃燒系統控制兩種燃料氣混合比流量或用于氫冷發電機組密封油系統中,同時,還可用于各種工業氣體的減壓、穩壓或泄壓的自動控制。

ZZV型自力式微壓調節閥采用平衡單座閥,在運行中可任意對設定值進行調整等特點。因而適用于各種工業爐燃燒系統燃料氣體、石油在制品或油庫貯罐保護氣體與熱處理保護氣體的微壓自動調節等場合。

特點總結:

平衡型單座閥體控制微小壓差/壓力壓力穩定/精度高

自力式流量調節閥

相同:自力式

不同:流量調節

ZZYP自力式壓力調節閥

相同:自力式

不同:壓力調節

V230自力式壓差調節閥

相同:自力式

不同:壓力/壓差調節

自力式差壓/微壓調節閥–主要技術參數和性能指標

公稱通徑 20 25 32 40 50 65 80 100
額定流量系數(Kv) 單座 8 11 20 32 50 80 100 160
雙座(ZZCN) - - - - 53 83 - -
額定行程 6 8 10 15 20
調節精度(%) ±10
公稱壓力PN(MPa) ZZC 0.10、1.0
ZZV 0.10
介質溫度(℃) ≤80
允許泄漏量(l/h) 單座 10-4×閥額定容量
雙座(ZZCN) 10-3×閥額定容量
壓力調節范圍(KPa) 0.5~5.5、5~10、9~14、13~19、18~24、22~28、26~33、31~38

自力式差壓/微壓調節閥示意圖
示意圖

自力式差壓/微壓調節閥–外形尺寸

自力式差壓/微壓調節閥實物圖

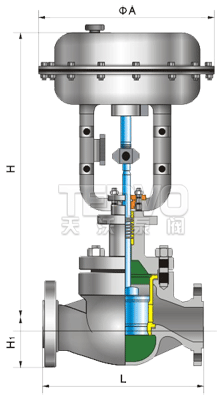

ZZV自力式微壓調節閥結構圖
ZZCP自力式差壓調節閥結構圖
公稱通徑DN(mm) ΦA(chǔ) ZZV ZZC 信號接頭螺紋
H L H L
20 308 378 150 378 150 M16×1.5
25 394 460 160 465 160
32 308 370 180 365 180
40 394 445 200 445 200
50 308 460 230 455 230/222
65 394 490 290 490 290/220
80 394 490 310 490 310
100 394 510 350 510 350
150 394 720 480 - -

]]>
http://www.pxjdx.cn/zilishi-yacha-weiya-tiaojiefa.html/feed/ 0
指揮器操作型自力式壓力調節閥 http://www.pxjdx.cn/zhq-zlsyl-tiaojiefa.html http://www.pxjdx.cn/zhq-zlsyl-tiaojiefa.html#comments Tue, 05 Jun 2012 00:27:25 +0000 tenvo http://www.pxjdx.cn/?p=1182
ZZHP指揮器操作型自力式壓力調節閥

ZZHP指揮器操作型自力式壓力調節閥壓力設定在指揮器上實現,因而方便、快捷、省時省力,可運作狀態下連續設定;控制精度高,可比一般ZZYP型直接操作自力式壓力調節閥高一倍,適合于控制精度要求高的場合;檢測、執行元件由耐高溫材料制作,無需帶冷凝器也可用于高溫(200℃)水蒸汽場合。

特點總結:

自力式帶指揮器控制精度提高一倍

ZZYP自力式壓力調節閥

相同:自力式/壓力調節

不同:沒帶操作器

V230自力式壓力調節閥

相同:自力式/壓力調節

不同:沒帶操作器

自力式微壓調節閥

相同:自力式/可帶操縱器

不同:微壓控制

ZZHP指揮器操作型自力式壓力調節閥–主要技術參數


閥體
型式:直通鑄造球形閥
閥尺寸:DN20~150
額定壓力:PN16
連接形式:法蘭
法蘭標準:鋼制法蘭按GB9113-2000,
JB/T79-94
密封面型式:PN16為凸面

法蘭端面距:按GB12221-89
材料:ZG230~450(SCPH2)
ZG1Cr18Ni9Ti(SCS13A)
ZG1Cr18Ni12Mo2Ti(SCS14A)
結構形式:標準型(-5℃~+70℃)
低溫型(-20℃~-196℃)
高溫型(無冷凝器)(<+200℃)
墊片:型式:齒型和平型
材料:F4/改性F4,
不銹鋼+石墨

閥內組件

閥芯:單座柱塞型閥芯
金屬密封
軟密封
快開特性
閥芯:1Cr18Ni9Ti;PTFE


執行機構
型式:薄膜式
ZH100,ZH200,ZH280,ZH400

膜片材料:丁腈橡膠夾增強滌綸織物
信號借口:內螺紋M16×1.5
環境溫度:-30℃~+70℃

指揮器
型式:薄膜式
ZH100,ZH400,ZH600
膜片材料:丁腈橡膠夾增強滌綸織物/不銹鋼
信號借口:內螺紋M10×1
環境溫度:-30℃~+70℃

性能
額定Kv值:參照額定流量系數表
流量特性:快開
整機作用方式:閥后壓力控制
壓力調節范圍:見表
壓力控制精度:≤±2.5%
閥座泄漏率(對于額定Kv值%):
金屬密封:小于0.01%(ANSIB16.104-1976Ⅳ級)
軟密封:小于0.00001%以下
(ANSIB16.104-1976Ⅳ級)

ZZHP指揮器操作型自力式壓力調節閥

ZZHP指揮器操作型自力式壓力調節閥–額定流量系數

公稱通徑DN(mm) 閥座直徑d(mm) 額定流量系數Kv
20 6 0.4
15 4
20 6.3
25 25 10
40 32 16
40 25
50 50 40
80 65 68
80 100
100 100 160
150 125 250
150 360

ZZHP指揮器操作型自力式壓力調節閥–外形尺寸

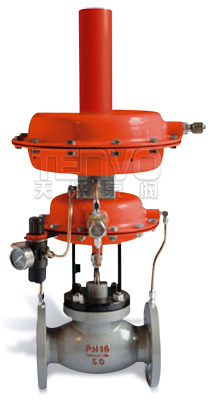

ZZHP指揮器操作型自力式壓力調節閥實物圖

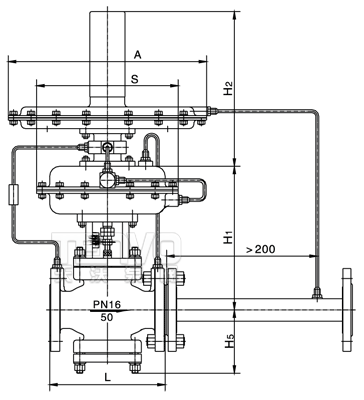

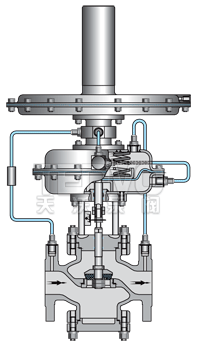

ZZHP指揮器操作型自力式壓力調節閥結構圖
公稱通徑 L S A H1 H2 H5
20 150   195/310/395 234 325 100
25 160 195 234 100
40 200 249 120
50 230 280 254 125
80 310 301 155
100 350 316 170
150 480 310 375 225

ZZHP指揮器操作型自力式壓力調節閥–壓力設定范圍

壓力范圍(KPa) 指揮器膜室有效面積(cm2) 執行機構膜室有效面積(cm2) 使用閥門口徑
0.5~7;2~12 400 100 20~50
0.5~7;6~40;30~70;50~100 600;100視工況要求決定包括指揮器的設定彈簧
0.5~7;2~12 400 280 65~100
0.5~7;6~40;30~70;50~100 600;100視工況要求決定包括指揮器的設定彈簧
0.5~7;2~12 400 400 125~150
0.5~7;6~40;30~70;50~100 600;100視工況要求決定包括指揮器的設定彈簧

ZZHP指揮器操作型自力式壓力調節閥–工作原理

指揮器操作型自力式壓力調節閥,當被調介質的壓力升高,作用在主閥膜片下面的壓力就大于上面的壓力,閥芯向上移動,使流通截面減小,這樣,閥后壓力稍微下降。同時,作用在指揮器膜片上的壓力增大;當作用在指揮器膜片上的力,大于指揮器給定彈簧的力時,指揮器膜片組件向右移動,擋板靠近噴嘴,指揮器的輸出壓力減小,通到主閥膜片上面的壓力隨之降低,閥芯繼續向上移動,流通截面積繼續減小,被調介質的壓力繼續降低,直到與指揮器給定彈簧的力相平衡為止。反之,當被調介質的壓力降低時,作用在指揮器膜片上的壓力減小;當這個壓力小于指揮器給定彈簧的力時,指揮器膜片組件向左移動,擋板離開噴嘴,指揮器的輸出壓力增大,將閥芯打開,閥后壓力回升到給定值。針形閥用作調整放大倍數。過濾器能夠濾去介質中的顆粒雜質,防止噴嘴被堵而失去作用。

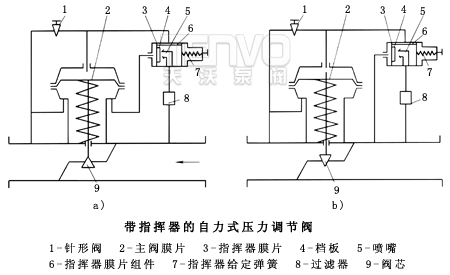

帶指揮器自力式壓力調節閥

]]>
http://www.pxjdx.cn/zhq-zlsyl-tiaojiefa.html/feed/ 0
自力式流量調節閥 http://www.pxjdx.cn/zilishi-liuliang-tiaojiefa.html http://www.pxjdx.cn/zilishi-liuliang-tiaojiefa.html#comments Sun, 03 Jun 2012 00:43:44 +0000 tenvo http://hlu008053.chinaw3.com/?p=587
V130/131自力式流量調節閥

V130/131自力式流量調節閥由一個帶有設定流量的控制閥門和執行器組成,主要應用于工藝過程控制中的恒流量調節,例如城市供熱,供熱系統的中心站流量控制,各分站的流量控制以及各控制系統的流量控制網絡,可用于最高溫度200℃的非腐蝕性的液體介質。

流量調節閥型號:V130D05(硬密封) V131D05(軟密封)

【注意事項】

1、主要應對在被控流量一旦調定后,不經常改變(調整)的場合。

2、流量調節閥的有效壓力分為0.02MPa和0.05MPa兩種,應根據實際情況選用,選取時閥前、后壓差要大于該有效壓力。

ZZYP自力式壓力調節閥

相同:自力式

不同:壓力調節

V230自力式壓力調節閥

相同:自力式

不同:壓力調節

自力式溫度調節閥

相同:自力式

不同:溫度控制

V130/131自力式流量調節閥–工作原理

一定流量的介質經過限流器時引起壓差,壓差通過脈沖管作用在控制膜片上。通過內置的控制彈簧限制壓差(限流器壓差)和流量。被控介質輸入閥以后,閥前壓力P1通過控制管線輸入下膜室,經節流閥節流后的壓力Ps輸入上膜室,P1于Ps的壓差即△Ps=P1-Ps稱為有效壓力。P1作用在膜片上產生的推力與Ps作用在膜片上產生的推力差與彈簧反力相平衡確定了閥芯與閥座的相對位置,從而確定了流經閥的流量。當流經閥的流量增加時,即△Ps增加,結果P1、Ps分別作用在上、下膜室,使閥芯向閥座方向移動,從而改變了閥芯與閥座之間的流通面積,使Ps增加,增加后的Ps作用在膜片上的推力加上彈簧反力與P1作用在膜片上的推力在新的位置產生平衡達到控制流量的目的。反正,同理。設定被控介質的流量用調整節流閥與閥座的相對位置來確定。

V130/131自力式流量調節閥–主要技術參數

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200 250
額定流量系數Kvs 4 6.3 8 16 20 32 50 80 125 160 280 320 400
公稱壓力MPa 1.6;4.0
有效壓力下最大流量(m3/h) 0.02MPa 1.5 2.5 3.5 5.5 9.0 14 22 36 55 70 125 180 250
0.05 MPa 2.5 3.5 5.5 9.0 12 22 36 55 85 110 180 - -
噪音衡量系數Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
最高工作溫度 ℃ ≤140
硬密封配隔離罐≤200 配隔離罐加長件≤200
壓力平衡元件 波紋管 滾動膜片
法蘭標準 ANSI、JIS、DIN、GB、JB(特殊可按用戶提供)
閥體材質 鑄鐵;鑄鋼;鑄不銹鋼
閥芯材質 不銹鋼,軟密封為不銹鋼鑲嵌橡膠圈
最高工作壓力 公稱壓力(注意△Pmax及工作壓力與工作溫度的關系)
V130/131自力式流量調節閥示意圖

V130/131自力式流量調節閥–執行器主要技術參數

有效面積(cm2) 250 630
節流器壓差(MPa) 0.02;0.05
允許上下膜室之間最大壓差(MPa) 0.4 0.15
材料 膜蓋:鋼板鍍鋅;膜片:EPDM或FKM夾纖維
控制管線、接頭 銅管或鋼管10×1;卡套式接頭:R1/4〞

注:有效壓力:指節流板前后的壓差,表中有效壓力下的最大流量只適用于水,其它介質需通過公式計算。

V130/131自力式流量調節閥–性能指標

控制精度 ±8%
允許泄漏量(在規定試驗條件下) 硬密封 4X10-4X閥額定容量
軟密封 DN15~50 DN65~125 DN150~250
10氣泡/min 20氣泡/min 40氣泡/min

V130/131自力式流量調節閥–外形尺寸

V130/131自力式流量調節閥實物圖
V130/131自力式流量調節閥結構圖

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200 250
L mm 130 150 160 180 200 230 290 310 350 400 480 600 730
B mm 121 212 238 238 240 240 275 275 380 380 295 325 372
φR mm 263 380
H mm 150 520
約重 21 23 24 27 31 36 47 55 74 93 118 178 261

自力式流量調節閥補充說明

自力式流量調節閥主要用于供熱、空調等非腐蝕性液體介質(尤其是水系統)的流量控制;安裝于水系統中,經運行前的一次調節,就能使系統流量自動保持在要求的設定值,保持用戶所需的流量,自動消除水系統中因各種因素引起的水力失調現象,克服“冷熱不均”的現象,提高系統能效,實現節能,是供熱、空調系統實現“計量收費”的理想配套產品。

自力式流量調節閥是在閥門的進出口壓差變化的情況下,維持通過閥門的流量恒定,從而維持與之串聯的被控對象(如一個環路、一個用戶、一臺設備等,下同)的流量恒定。管網中應用自力式流量平衡閥,可直接根據設計來設定流量,閥門可在水壓作用下,自動消除管線的剩余壓頭及壓力波動所引起的流量偏差。自力式流量控制閥的名稱較多,如自力式流量平衡閥、定流量閥、自平衡閥、動態流量平衡閥等。各種類型的自力式流量控制閥,結構各有相異,但工作原理類似。

自力式平衡閥是由一個一個自動平衡閥組和手動調節閥組組成。自動平衡閥組作用是維持流量恒定,調節閥組作用是設定流量。系統流體的工作壓力為P1,手動調節閥的前后壓力分別為P2、P3。當手動調節閥調到某一位置時,即人為的確定了“設定流量”Kv,即手動調節閥的流量系數,流量G=Kv(P2-P3)1/2 ,Kv設定后,只要(P2-P3)不變,則流量G不變;當系統流量增大時,(P2—P3)的實際值超過了允許的給定值,此時通過感壓膜和彈簧作用,使自動調節閥組自動關小,直至流量重新維持到設定流量,反之亦然。

自力式平衡閥自動調節流量的有效范圍,取決于工作彈簧的性能。一般自力式平衡閥前后壓差在20—300kPa的范圍內,能按設定值有效控制流量。當壓小于20kPa時,控制流量達不到設定值;壓差超過300kPa時,可能產生噪音。

常見應用案例:采暖及空調水系統。最高使用溫度120℃、壓力1.6MPa。

自力式流量調節閥在貯存、安裝中應注意一下幾點:

①到貨后應妥善保管、避免雨淋、存放于干燥處;

②應按閥體箭頭所示的水流方向安裝,切勿裝反;

③在管道上可垂直安裝亦可水平安裝;

④流量設定方法:用專用扳手,打開保護螺絲,旋轉閥桿,使刻度線調整到設定流量的對應值;

⑤自力式平衡閥不具備關斷功能,根據需要,應另設關斷閥門。

]]>
http://www.pxjdx.cn/zilishi-liuliang-tiaojiefa.html/feed/ 0
自力式溫度調節閥 http://www.pxjdx.cn/zzwp-zilishi-wendu-tiaojiefa.html http://www.pxjdx.cn/zzwp-zilishi-wendu-tiaojiefa.html#comments Thu, 31 May 2012 23:16:57 +0000 tenvo http://hlu008053.chinaw3.com/?p=708
ZZWP自力式溫度調節閥

ZZWP自力式溫度調節閥也稱溫控閥,是由溫度傳感器與控制閥兩部分組成,是一種無需外來能源(電控型除外),利用被控介質自身溫度變化進行自動調節的節能產品。產品適用于以各種氣體、蒸汽、熱水、油等為介質的各種熱交換器中的溫度自動控制。具有溫度設定范圍寬、調整方便、可連續進行溫度設定、超溫過栽保護、溫度設定方便等優點。廣泛應用于城市供熱、采暖系統及電力、石油、冶金、制藥、鍋爐等工業部門的非腐蝕性的液體、氣體和蒸汽等管路。

特點總結:

外部傳感器與控制閥組成自力式或電控型溫度控制

自力式流量調節閥

相同:自力式

不同:流量調節

自力式壓力調節閥

相同:自力式

不同:壓力調節

自力式壓差調節閥

相同:自力式

不同:壓力/壓差調節

ZZWP自力式溫度調節閥–工作原理

自力式溫度調節閥按用途可分為:加熱用溫度調節閥、冷卻用溫度調節閥、三通合流溫度調節閥、三通分流溫度調節閥。不同用途的自力式溫度調節閥的工作原理大體相同,都是利用感溫液體受熱膨脹、遇冷收縮及液體不可壓縮的原理進行調節。

下面以加熱用溫度調節閥為例,結合工作原理示意圖說明其工作過程:將溫度傳感器插入被控介質中,當被控介質溫度升高時,感溫液體膨脹,作用力克服彈簧阻力,推動閥芯向下移動,閥門趨于關閉,從而減少熱媒介質流量;反之,當被控介質溫度低于設定值時,感溫液體收縮,彈簧復位推動閥芯開啟,增加熱媒介質流量,使被控介質溫度趨于升高。循環往復,從而使被控介質溫度始終保持在設定溫度值的允許范圍內。

自力式電控溫度調節閥是以電子式電動執行器為控制機構,反應速度更快,精度更高,性能更加可靠。

自力式溫度調節閥原理圖

ZZWP自力式溫度調節閥–Kv230調節機構技術參數

公稱直徑
DN
Kvs值
(M3/h)
行程
(mm)
Z值,根據
VDMA2422標準
PN16時的最大壓差
△Pmax(MPa)
PN40時的最大壓差
△Pmax(MPa)
允許泄漏量
(在規定試驗條件下)
硬密封 軟密封
15 4 6 0.6 1.6 2.0 4×10-4×
閥門額定容量
10氣泡/分
20 6.3 6 0.6
25 8 6 0.6
32 16 8 0.55
40 20 10 0.55
50 32 12 0.5
65 50 12 0.5 20氣泡/分
80 80 18 0.45
100 125 20 0.4 1.5 1.5
125 160 20 0.35
ZZWP自力式溫度調節閥示意圖

ZZWP自力式溫度調節閥–溫控器主要技術參數

類型 Xs設定范圍內(℃) 時間常數(S) 傳感器處允許的最高溫度(℃) 溫控器處的環境溫度(℃) 公稱壓力:傳感器,侵入式套管(PN) 溫度傳感器 傳感器介質 傳感器材料 侵入式套管材料 溶液罩式傳感器連接尺寸 超溫保護 毛細管長度 控制精度
D06   120(加侵入式套管) 高于設定100℃ 0~70 4.0MPa 光滑傳感器Φ24×380 硅油 黃銅,銅 黃銅,鍍鎳,不銹鋼 R1″ 超過設定點100℃以內 3(標準型)
5
10
15
±1.5℃
D17 20 螺旋傳感器Φ30×500 銅,螺旋鍍鎳 無侵入式管套

※溫控器是溫度調節機構的執行器(電控型除外),它是根據液體的不可壓縮和熱脹冷縮原理進行工作,溫控器有兩種型號多種溫度控制范圍可供選擇。

ZZWP自力式溫度調節閥–使用介質與溫度的關系

閥體材質 公稱壓力(MPa) 介質溫度℃
≤150 ≤200 ≤250 ≤300 ≤350 ≤400 ≤425 ≤450
最大工作壓力)
HT200 1.0 1.0
1.6 1.6 1.5
ZG230-450 1.6 1.57 1.52 1.44 1.28 1.12 0.88 0.72
ZG1Cr18Ni9Ti 1.6 1.6 1.6 1.4 1.25 1.1 1.0 0.9 0.75
ZG0Cr18Ni12Mo2Ti 4.0 4.0 4.0 3.6 3.2 2.8 2.5 2.2 1.9
6.4 6.4 6.4 5.6 5.0 4.5 4.0 3.6 3.0

ZZWP自力式溫度調節閥–外形尺寸

自力式電控溫度調節閥實物圖
自力式電控溫度調節閥
ZZWP自力式溫度調節閥實物圖
ZZWP自力式溫度調節閥結構圖
DN H Kg 溫包尺寸Φd×L1 連接尺寸
D06 D17
15 502 130 Φ24×380 Φ30×500 R1″
20 502 150
25 528 160
32 528 180
40 530 200
50 530 230
65 565 290
80 565 310
100 670 350
125 670 400

自力式溫度調節閥的補充說明

自力式溫度調節閥是由溫度傳感器與控制閥兩部分組成,是一種無需外來能源,利用被控介質自身溫度變化進行自動調節的節能產品。產品適用于以各種氣體、蒸汽、熱水、油等為介質的各種熱交換器中的溫度自動控制。具有溫度設定范圍寬、調整方便、可連續進行溫度設定、超溫過栽保護、溫度設定方便等優點。廣泛應用于城市供熱、采暖系統及電力、石油、冶金、制藥、鍋爐等工業部門。

自力式溫度調節閥按用途可按用途分為加熱型和冷卻型。適用于非腐蝕性的液體、氣體和蒸汽,在各種冷卻系統中的溫度控制。當被控介質溫度升高,控制閥門關閉(加熱型); 當被控介質溫度升高,控制閥門開啟(冷卻型)。

自力式溫度調節閥按閥體結構還可分為:ZZWP(單座閥體結構)、ZZWN(雙座閥體結構)、ZZWM(套筒閥體結構)。

]]>
http://www.pxjdx.cn/zzwp-zilishi-wendu-tiaojiefa.html/feed/ 0
氣動薄膜單座調節閥 http://www.pxjdx.cn/zjhp-jingxiaoxing-danzuo-tiaojiefa.html http://www.pxjdx.cn/zjhp-jingxiaoxing-danzuo-tiaojiefa.html#comments Thu, 17 May 2012 03:19:19 +0000 tenvo http://hlu008053.chinaw3.com/?p=623
ZJHP精小型氣動薄膜單座調節閥

ZJHP型氣動薄膜單座調節閥采用頂導向結構,由氣動多彈簧薄膜執行機構和低流阻單座閥組成,新型執行機構高度低、重量輕、裝校簡便;新型閥體結構緊湊,流體通道呈S流線型,壓降損失小流通量大,可調范圍廣,流量特性精度高。精小型氣動薄膜單座調節閥閥芯導向部分的導向面積大,具有抗振性能強的特點,具有可靠的動作特性,微小的閥座泄漏、閥座關閉性能符合GB/T4213-92標準,精小型氣動薄膜單座調節閥配用多彈簧式薄膜執行機構,具有結構小輸出力大,更適用于要求可靠性及關閉性能高的高溫、低溫及閥前后壓差不大場合下使用。

特點總結:

單座閥體精小型氣動執行器適合壓差小/流量小/泄漏小的管路

ZMP氣動薄膜單座調節閥

相同:單座閥體

不同:氣動薄膜執行器

ZAZP電動單座調節閥

相同:單座閥體

不同:DDZ型電動執行器

電子式電動單座調節閥

相同:單座閥體

不同:電子式執行器

精小型氣動薄膜單座調節閥–調節機構主要技術參數

閥座直徑mm 20 25 40 50 65 80 100 150 200
公稱通徑mm 10 12 15 20 25 32 40 50 65 80 100 125 150 200
額定流量
系數kv
直線 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630
公稱壓力MPa 0.6 1.6 4.0 6.4
行 程mm 16 25 40 60
流量特性 直線、等百分比
介質溫度℃ -20~200(常溫)、-40+250-40~250(中溫型)
法蘭尺寸 法蘭密封面型式按JB77-59,其中鑄鋼法蘭按光滑式,鑄鋼法蘭按凹式
法蘭型式 鑄鐵法蘭尺寸JB79-59,鑄鋼法蘭尺寸按JB79-59
閥體材質 PN
(MPa)
0.6,1.6 HT200
4.0,6.0 WCB(ZG230-450)ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
閥芯材質 1Cr18Ni9、0Cr18Ni12Mo2Ti
上閥蓋型式 普通式(常溫型),熱片式(中溫型)
可調 50:1

注:可為用戶提供ANSI,JPI,JIS法蘭的產品,其法蘭距按用戶需要確定。


單座閥體解剖示意圖

精小型氣動薄膜單座調節閥–執行機構主要技術參數

型 號 ZHA(B)-22 ZHA(B)-23 ZHA(B)-34 ZHA(B)-45
有效面積cm2 350 350 560 900
行 程mm 16 25 40 60
彈簧范圍KPa 20~100(標準)40~200;80~240;20~60;60~100

精小型氣動薄膜單座調節閥–性能指標

項目 指標值 項目 指標值
基本誤差% 不帶定位器 ±5.0 始終點偏 % 氣關 不帶定位器 始點 ±5.0
終點 ±2.5
帶定位器 ±1.0 帶定位器 始點 ±1.0
終點 ±1.0
回差% 不帶定位器 3.0 氣開 不帶定位器 始點 ±2.5
終點 ±5.0
帶定位器 1.0 帶定位器 始點 ±1.0
終點 ±1.0
死區% 不帶定位器 3.0
帶定位器 0.4 允許泄漏量L/h 1×10-4×
閥額定容量
 額定行程偏差% ±2.5

精小型氣動薄膜單座調節閥–允許壓差

開關方式 執行機構型號 彈簧范圍KPa 氣源壓力KPa 需要 公稱通徑(閥座直
20 25 40 50 65 80 100 150 200
(10) (12) (15) (20) (32) (40) (125) (150)
氣關 ZHA-22 20~100
20~100
40~200
140
250
400
P
R
P或R
6.4
6.4
6.4
6.4
6.4
6.4
5.94
6.4
6.4
3.34
6.4
6.4
2.14
6.4
6.4
ZHA-23 20~100
20~100
40~200
140
250
400
P
R
P或R
1.31
6.09
6.4
0.84
3.9
5.26
0.53
2.5
3.39
ZHA-34 20~100
20~100
40~200
140
250
400
P
R
P或R
0.51
2.36
3.21
0.33
1.56
2.12
0.21
1.0
1.35
ZHA-45 20~100
20~100
40~200
140
250
400
P
R
P或R
0.22
1.02
1.39
0.15
0.71
0.97
0.08
0.40
0.54

ZHA-22 20~100
40~200
80~240
140
250
400
P
P或R
P
4.46
6.4
6.4
3.09
6.4
6.4
1.98
5.94
6.4
1.11
3.34
6.4
0.71
2.14
4.99
ZHA-23 20~100
40~200
80~240
140
250
400
P
P或R
P
0.44
1.37
3.05
0.28
0.84
1.95
0.18
0.53
1.25
ZHA-34 20~100
40~200
80~240
140
250
400
P
P或R
P
0.17
0.51
1.18
0.11
0.33
0.78
0.07
0.21
0.5
ZHA-45 20~100
40~200
80~240
140
250
400
P
P或R
P
0.07
0.22
0.51
0.05
0.15
0.35
0.028
0.08
0.20

1)P-閥門定位器;R-壓力繼動器。

2)允許壓差為閥關閉P2=0狀態,△P的最大值。

3)最大壓差超過1.0MPa,閥塞、閥座表面堆焊硬質合金或改用其它材料。

精小型氣動薄膜單座調節閥–主要零件材質

零件名稱 材料 溫度范圍 備注
閥體上閥蓋 HT200 -20~200℃
ZG230-450 -40~450℃
ZG1Cr18Ni9Ti -250~550℃
ZG0Cr18Ni12Mo2Ti -250~550℃
閥芯、閥座 1Cr18Ni9 -250~550℃
0Cr18Ni12Mo2Ti -250~550℃
填料 聚四氟乙烯 -40~200℃
膜片 丁晴橡膠夾增強滌淪織物
壓縮彈簧 60Si2Mn
膜蓋 A3

精小型氣動薄膜單座調節閥–外形尺寸

(內螺紋連接)zjhp精小型氣動薄膜單座調節閥
(法蘭連接)zjhp精小型氣動薄膜單座調節閥
zjhp精小型氣動薄膜單座調節閥外形尺寸圖
DN L H H1 重量(Kg) φA
PN6 PN40 PN64 普通 高溫 PN6 PN16 PN40 PN64 PN6
PN16
PN40
PN64
20 181 194 206 398 548 45 52 52 65 19 23 285
25 185 197 210 410 560 50 57 57 70 20 24 285
40 222 235 251 455 620 65 75 75 85 26 35 285
50 254 567 586 457 627 70 82 82 90 30 40 285
65 276 292 311 610 790 80 92 92 100 47 66 360
80 298 317 337 622 807 95 100 100 107 55 78 360
100 352 368 394 640 850 105 110 117 125 65 99 360
150 451 473 508 870 1130 132 142 150 172 130 160 470
200 600 600 650 890 1150 160 170 187 207 175 250 470
250 730 730 100% 1203 1523 187 202 225 235 350 470 580
300 850 850 900 1234 1554 220 230 257 265 500 660 580

【ZJHP氣動薄膜調節閥的工作原理】

ZJHP氣動薄膜調節閥是自動化控制系統中儀表的執行單元,采用電-氣閥門定位器,以電信號和壓縮空氣為動力,接受控制系統輸入的0-10mA DC或4-20mA DC電流信號,由調節器將壓縮空氣,轉換成氣源壓力信號輸入輸出,可實現分程控制(段幅信號),從而改變閥門開度位移,達到對流體介質的工藝參數精確調節控制

ZJHP氣動單座調節閥問題總匯

【ZJHP氣動單座調節閥的閥座結構是什么的?】

氣動單座調節閥為無底蓋頂導向結構,采用直通單座鑄造球形閥,單座柱塞型閥芯,流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、可調比大;由于只有一個閥座和一個柱塞形閥芯,因此密閉性能好、泄漏量小、動作靈敏;閥芯導向部分的導向面積大,具有抗振性能強等特點,適用于對介質泄漏量及調節精度有嚴格要求的場合,但由于閥結構上的原因,閥桿上的不平衡力較大,尤其在公稱通徑大的工況下更為明顯,因而該閥只適合于工作壓差較小的場合。

【ZJHP氣動薄膜調節閥有那些衍生產品?】

ZJHP氣動薄膜調節閥除了標準型外,還可以將閥芯制作成軟質密封結構(適用于-20~+120℃溫度范圍內要求嚴密閉性的酸堿類、氣體類等介質)。

ZJHP氣動薄膜調節閥還有調節切斷型、波紋管密封型、夾套保溫型等品種。產品壓力等級有PN1.6 4.0 6.4MPa;公稱通徑DN15~300mm;最小閥芯DN6mm。適用流體溫度有-60~+450℃;

ZJHP氣動薄膜調節閥按溫度高低配用不同閥蓋可分常溫型、高溫型和低溫型。

]]>
http://www.pxjdx.cn/zjhp-jingxiaoxing-danzuo-tiaojiefa.html/feed/ 0
氣動薄膜套筒調節閥 http://www.pxjdx.cn/zjhm-qidong-taotong-tiaojiefa.html http://www.pxjdx.cn/zjhm-qidong-taotong-tiaojiefa.html#comments Tue, 15 May 2012 04:04:13 +0000 tenvo http://hlu008053.chinaw3.com/?p=628
ZJHM精小型氣動薄膜套筒調節閥

ZJHM精小型氣動薄膜套筒調節閥采用套筒導向,壓力平衡型雙密封面、單密封面結構,是一種力平衡的調節閥,閥體結構緊湊,流體通道呈S流線型,優點為壓降損失小,流通量大,可調范圍廣,流量特性精度高。氣動薄膜套筒調節閥配用多彈簧式薄膜執行機構,具有結構小輸出力大,更適用于要求動態穩定性好,噪音低,空化/閃蒸等,高低溫,高壓差流體控制條件下適用,是符合IEC標準的新一代通用調節閥產品。

特點總結:

套筒向?qū)?/span>精小型氣動薄膜執行器壓差大/流量大/泄漏小

ZDLM電子式電動套筒調節閥

相同:套筒向?qū)?/p>

不同:電子式電動執行器

ZAZM電動套筒調節閥

相同:套筒向?qū)?/p>

不同:DKZ型電動執行器

精小型氣動薄膜單座調節閥

相同:精小型氣動執行器

不同:單座閥體

氣動薄膜套筒調節閥–調節機構主要技術參數

閥座直徑mm 25 40 50 65 80 100 150 200
公稱通徑mm 25 32 40 50 65 80 100 125 150 200
額定流量
系數kv
直線 11 17.6 27.5 44 69 110 176 275 440 690
等百分比 10 16 25 40 63 100 160 250 400 630
公稱壓力MPa 0.6 1.6 4.0 6.4
行 程mm 16 25 40 60
流量特性 直線、等百分比
介質溫度℃ -20~200(常溫型)-40~+250、-40~250(中溫型)
法蘭尺寸 法蘭密封面型式按JB77-59,其中鑄鋼法蘭按光滑式,鑄鋼法蘭按凹式
法蘭型式 鑄鐵法蘭尺寸按JB79-59,鑄鋼法蘭尺寸按JB79-59
閥體
材質
PN
(MPa)
0.6,1.6 HT200
4.0,6.0 (ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
閥芯材質 1Cr18Ni9、0Cr18Ni12Mo2Ti
上閥蓋型式 普通式(常溫型),熱片式(中溫型)
可調比 50:1

注:可為用戶提供ANSI,JPI,JIS法蘭的產品,其法蘭距按用戶需要確定。

氣動薄膜套筒調節閥–執行機構主要技術參數

型 號 ZHA(B)-22 ZHA(B)-23 ZHA(B)-34 ZHA(B)-45
有效面積cm2 350 350 560 900
行 程mm 16 25 40 60
彈簧范圍KPa 20~100(標準)40~200;80~240;20~60;60~100

精小型氣動薄膜單座調節閥–性能指標

項目 指標值 項目 指標值
基本誤差% 不帶定位器 ±5.0 始終點偏 % 氣關 不帶定位器 始點 ±5.0
終點 ±2.5
帶定位器 ±1.0 帶定位器 始點 ±1.0
終點 ±1.0
回差% 不帶定位器 3.0 氣開 不帶定位器 始點 ±2.5
終點 ±5.0
帶定位器 1.0 帶定位器 始點 ±1.0
終點 ±1.0
死區% 不帶定位器 3.0
帶定位器 0.4 允許泄漏量L/h 1×10-3×
閥額定容量
 額定行程偏差% ±2.5

氣動薄膜套筒調節閥–允許壓差


關

執行
機構
型號
彈簧>
范圍
KPa
氣源
壓力
KPa



公稱通徑(閥座直徑)mm
25 40 50 65 80 100 150 200

關
ZHA-22 20~100
20~100
40~200
0.14
0.25
0.40
-
P
P或R
3.00
6.4
6.4
ZHA-23 20~100
20100
40~200
0.14
0.25
0.40
-
P
P或R
2.25
6.4
6.4
1.95
6.4
6.4
ZHA-34 20~100
20~100
40~200
0.14
0.25
0.40
-
P
P或R
2.36
6.4
6.4
2.04
6.4
6.4
1.67
6.4
6.4
ZHA-45 20~100
20~100
40~200
0.14
0.25
0.40
-
P
P或R
1.41
6.4
6.4
1.14
6.4
6.4

ZHA-22 20~100
40~200
80~240
0.14
0.25
0.40
-
P或R
P
1.5
4.5
6.4
ZHA-23 20~100
40~200
80~240
0.14
0.25
0.40
-
P或R
P
1.13
3.38
6.40
0.98
2.93
6.4
ZHA-34 20~100
40~200
80~240>
0.14
0.25
0.40
-
P或R
P
1.18
3.54
6.4
1.02
3.06
6.4
0.84
2.51
5.85
ZHA-45 20~100
40~200
80>~240
0.14
0.25
0.40
-
P或R
P
0.71
2.12
4.94
0.57
1.71
4.00

1)P-閥門定位器;R-壓力繼動器。

2)允許壓差為閥關閉P2=0狀態,△P的最大值。

3)最大壓差超過1.0MPa,閥塞、閥座表面堆焊硬質合金或改用其它材料。

氣動薄膜套筒調節閥–主要零件材質

零件名稱 材料 溫度范圍 備注
閥體上閥蓋 HT200 -20~200℃
ZG230-450 -40~450℃
ZG1Cr18Ni9Ti -250~550℃
ZG0Cr18Ni12Mo2Ti -250~550℃
閥芯、閥座 1Cr18Ni9 -250~550℃
0Cr18Ni12Mo2Ti -250~550℃
填料 聚四氟乙烯 -40~200℃
膜片 丁晴橡膠夾增強滌淪織物
壓縮彈簧 60Si2Mn
膜蓋 A3

氣動薄膜套筒調節閥–外形尺寸

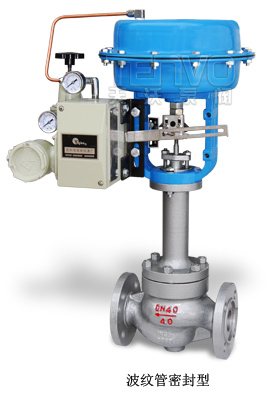

(波紋管密封型)zjhm精小型氣動薄膜套筒調節閥

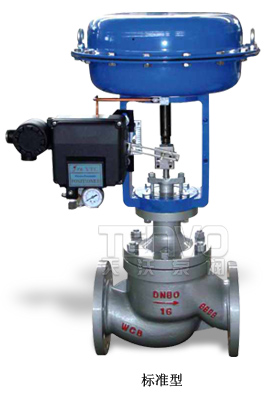

zjhm精小型氣動薄膜套筒調節閥
zjhm氣動薄膜套筒調節閥外形尺寸圖
DN L H H1 重量(Kg) A
PN6 PN40 PN64 普通 高溫 PN6 PN16 PN40 PN64 PN6
PN16
PN40
PN64
25 184 197 210 410 560 50 57 57 70 20 24 285
40 222 235 251 455 620 65 75 75 85 26 35 285
50 254 267 286 457 627 70 82 82 90 30 40 285
65 276 292 311 610 790 80 92 92 100 47 66 360
80 298 317 337 622 807 95 100 100 107 55 78 360
100 352 368 394 640 850 105 110 117 125 65 99 360
150 451 473 508 870 1130 132 142 150 172 130 160 470
200 600 600 650 890 1150 160 170 187 207 175 250 470
250 730 730 100% 1203 1523 187 202 225 235 350 470 580
300 850 850 900 1234 1554 220 230 257 265 500 660 580

本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。特點如下:

1、采用平衡型芯、不平衡力小,允許壓差大,操作穩定。

2、閥芯導向面大,可改善由渦流和沖擊引起的振蕩,并減少損壞。

3、比普通單雙座調節閥噪聲降低10bd左右。

4、結構簡單,裝拆維修方便。

]]>
http://www.pxjdx.cn/zjhm-qidong-taotong-tiaojiefa.html/feed/ 0
氣動薄膜雙座調節閥 http://www.pxjdx.cn/zjhn-qidong-shuangzuo-tiaojiefa.html http://www.pxjdx.cn/zjhn-qidong-shuangzuo-tiaojiefa.html#comments Sun, 13 May 2012 00:09:07 +0000 tenvo http://www.pxjdx.cn/?p=1329
zjhn氣動薄膜雙座調節閥

ZJHN氣動薄膜雙座調節閥采用雙導向結構,閥體結構緊湊,流體通道呈S流線型,壓降損失小流通量大,可調范圍廣,流量特性精度高。由于在閥芯的頂部及底部進行了導向,具有抗震耐磨的特點。氣動薄膜雙座調節閥配用多彈簧式薄膜執行機構,具有結構小輸出力大,更適用于要求穩定性好,高可靠性、高壓、高壓差及流體介質中含淤漿易堵的工藝條件狀況下的良好控制。

特點總結:

雙座閥體精小型氣動薄膜執行器壓差大/流量大/泄漏大

ZMN氣動薄膜雙座調節閥

相同:雙座閥體

不同:氣動薄膜執行器

ZDLN電子式電動雙座調節閥

相同:雙座閥體

不同:電子式電動執行器

ZAZN電動直通雙座調節閥

相同:雙座閥體

不同:DKZ型電動執行器

ZJHN氣動薄膜雙座調節閥–主要技術參數


閥體
型式:直通雙座鑄造球形閥
閥尺寸:DN20~200
額定壓力:PN16~PN100
連接形式:法蘭
法蘭標準:鋼制法蘭按GB9113-2000,
JB/T79-94
密封面型式:PN16為凸面
PN40、63、100為凹凸面
法蘭端面距:按GB12221-89
材料:ZG230~450
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
結構形式:標準型(-60℃~+200℃)
低溫型(-20℃~-196℃)
散熱型(-40℃~+450℃)
波紋管密封型
壓蓋型式:壓板式
填料:V型聚四氟乙烯,
柔性石墨
墊片:型式:齒型和平型
材料:F4/改性F4,
不銹鋼+石墨

閥內組件
結構型式:壓力平衡型式
閥芯:雙座柱塞型閥芯
金屬密封
等百分比特性(%C)
線性特性(LC)

執行機構
型式:多彈簧式薄膜執行機構
ZHA/B-22,ZHA/B-23,
ZHA/B-45
閥作用:正作用,反作用
膜片材料:丁腈橡膠夾增強滌綸織物

彈簧量程:20~100KPa,40~200KPa,
80~240KPa
供氣壓力:0.14~0.4MPa
信號接口:內螺紋M16×1.5
環境溫度:-30℃~+70℃

閥作用(閥芯正裝)
氣關式FO(配正作用執行機構)
當氣源故障時,執行機構彈簧將閥打開
氣開式FC(配反作用執行機構)
當氣源故障時,執行機構彈簧將閥關閉

附件(根據要求配置)
定位器,空氣過濾減壓閥,手輪機構,
限位開關,電磁閥,閥位傳送器,
繼動器,保位閥,其它

性能
流量特性:線性,等百分比
可調范圍:50:1
閥座泄漏率:
小于0.1%
(ANSIB16.104-1976Ⅲ級)
小于0.01%以下
(ANSIB16.104-1976Ⅳ級)
回差:小于全行程的1%
(帶定位器)
小于全行程的3%-5%
(不帶定位器)
基本誤差:小于全行程的±1%
(帶定位器)
小于全行程的±5%
(不帶定位器)
油漆顏色:氣動執行機構和閥的表面應
該涂漆,不銹鋼和銅的閥可
不涂漆。閥體上的箭頭及文
字涂紅漆。可定制用戶指定
色彩。

zjhn氣動薄膜雙座調節閥示意圖
ZJHN氣動雙座調節閥結構圖

帶頂式手輪氣動薄膜雙座調節閥實物圖
帶頂式手輪氣動雙座調節閥

ZJHN氣動薄膜雙座調節閥–KV值和行程

公稱通徑DN(mm) 額定流量系數KV 執行機構型號 膜片有效面積(cm2) 額定行程
線性 等比
20 6.9 6.3 ZHA/B-22 350 16
25 11 10
32 17 18 ZHA/B-23 350 25
40 27 25
50 44 40
65 69 63 ZHA/B-34 560 40
80 110 100
100 176 160
125 275 250 ZHA/B-45 900 60
150 440 400
200 690 630

ZJHN氣動薄膜雙座調節閥–外形尺寸

zjhn氣動薄膜雙座調節閥結構圖
公稱通徑DN L A H1 H2 H3 H4 H5 C H6 重量
PN16/40 PN63/100 PN16/40 PN63/100 PN16/40 PN63/100 PN16/40 PN63/100 PN16/40 PN63/100 PN16/40 PN63/100
20 150 230 285 155 165 271 315 325 315 325 110 140 220 180 24 27
25 160 230 285 155 165 271 315 325 315 325 110 140 220 180 26 30
32 180 260 285 175 175 297 343 343 343 343 130 165 220 180 28 35
40 200 260 285 180 185 297 348 353 348 353 135 170 220 180 37 47
50 230 300 285 200 205 297 368 373 368 373 145 180 220 180 43 58
65 290 340 360 235 245 375 473 483 473 483 175 225 265 240 67 84
80 310 380 360 250 255 375 488 493 488 493 195 245 265 240 71 88
100 350 430 360 260 270 375 498 508 498 508 210 265 265 240 88 109
125 400 500 470 330 335 455 591 596 721 726 265 335 315 304 136 179
150 480 550 470 350 365 455 611 626 741 756 280 360 315 304 168 202
200 600 650 470 420 430 455 681 691 811 821 345 430 315 304 260 305

]]>
http://www.pxjdx.cn/zjhn-qidong-shuangzuo-tiaojiefa.html/feed/ 0
