ZDLP電子式電動單座調節閥是由電子式電動執行機構和單座型調節閥組成,電動執行機構內有伺服系統,無須另配伺服放大器,有輸入訊號及電源即可控制運轉,連線簡單。電子式執行器輸出推力,通過改變閥門開度,來控制被調介質的流量,達到對壓力、溫度、流量或夜位等參數的自動控制。從而使生產過程按預定的要求正常運行,實現生產過程自動化。單座型調節閥采用一個密封面,因此泄漏量小,但作用在閥桿上的不平衡推力大,適用于壓差小、流量小,泄漏量嚴格的工況。
天沃公司與國內多家老牌電動執行器廠家保持戰略合作關系,在無特殊注明情況下,我們生產的ZDLP電子式電動單座調節閥全部采用381L系列電子式電動執行器,亦可根據客戶需求裝配3610L或PSL系列執行器,也可裝配國外進口執行器。
特點總結:
單座閥體電子式電動執行器適合壓差小/流量小/泄漏小的管路
公稱通徑(mm) | G3/4″ | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||
閥座直徑(mm) | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 |
額定流量系數(Kv) | 0.08 | 0.12 | 0.20 | 0.32 | 0.5 | 0.8 | 1.2 | 2.0 | 3.2 | 5.0 | 8.0 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
公稱壓力(MPa) | 1.6、4.0、6.4(常溫),4.0、6.4(中溫),0.6、4.0、6.4(低溫) | |||||||||||||||||||
行程(mm) | 10 | 16 | 25 | 40 | 60 | |||||||||||||||
動作速度(mm/s) | 4.2 | 2.1 | 3.5 | 1.7 | 3.4 | |||||||||||||||
流量特性 | 直線 | 直線,等百分比 | ||||||||||||||||||
介質溫度(℃) | -20~200℃、-40~250℃(常溫),-40~450℃(中溫),-250~-60℃(低溫) | |||||||||||||||||||
法蘭尺寸 | 鑄鐵法蘭按JB/T78-94,鑄鋼法蘭按JB/T79-94 | |||||||||||||||||||
閥體材質 | ZG230-450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti | |||||||||||||||||||
閥芯材質 | 1Cr18Ni9 | |||||||||||||||||||
上閥蓋型式 | 普通型(常溫),熱片式(中溫),長頸式(低溫) |
注:可為用戶提供ANSI、JPI、JIS等國外法蘭標準的產品,其法蘭距按用戶需要確定。
單座閥體解剖示意圖
項目 | 指標值 | ||
基本誤差% | ±2.5 | ||
回差% | 2.5 | ||
死區% | 1.0 | ||
始終點偏差% | 電開 | 始點 | ±2.5 |
終點 | ±2.5 | ||
電關 | 始點 | ±2.5 | |
終點 | ±2.5 | ||
額定行程偏差% | 2.5 | ||
允許泄量L/H | ZDLP型:1×10-4閥額定容量 |
公稱通徑DN(mm) | G3/4″ | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||
閥座直徑(mm) | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
允許壓差(MPa) | ≤公稱壓力 | 5.5 | 3.5 | 2.0 | 3.0 | 2.0 | 1.8 | 1.05 | 1.16 | 0.67 | 0.47 | 0.39 | 0.26 | 0.16 |
公稱通徑DN | L | A | B | D | R | H1 | H6 | H2 | H3 | H4 | H5 | ||||
PN16/40 | PN63/100 | PN16/40 | PN63/100 | PN16/40 | PN63/100 | PN16/40 | PN63/100 | ||||||||
20 | 150 | 230 | 460 | 230 | 225 | 177 | 126 | 138 | 142 | 154 | 490 | 373 | 459 | 43 | 49 |
25 | 160 | 230 | 460 | 230 | 225 | 177 | 126 | 138 | 142 | 154 | 490 | 373 | 459 | 48 | 54 |
32 | 180 | 260 | 460 | 230 | 225 | 177 | 134 | 142 | 154 | 162 | 490 | 495 | 459 | 57 | 61 |
40 | 200 | 260 | 460 | 230 | 225 | 177 | 157 | 165 | 177 | 185 | 490 | 495 | 459 | 66 | 70 |
50 | 230 | 300 | 460 | 230 | 225 | 177 | 167 | 187 | 187 | 207 | 490 | 495 | 459 | 80 | 84 |
65 | 290 | 340 | 530 | 230 | 255 | 177 | 199 | 204 | 226 | 231 | 540 | 700 | 520 | 92 | 97 |
80 | 310 | 380 | 530 | 230 | 255 | 177 | 214 | 219 | 241 | 246 | 540 | 700 | 520 | 100 | 105 |
100 | 350 | 430 | 530 | 230 | 255 | 177 | 229 | 240 | 256 | 267 | 540 | 700 | 520 | 120 | 125 |
125 | 400 | 500 | 630 | 260 | 310 | 226 | 263 | 280 | 290 | 307 | 625 | 725 | 570 | 134 | 138 |
150 | 480 | 550 | 630 | 260 | 310 | 226 | 293 | 300 | 320 | 327 | 625 | 725 | 570 | 156 | 163 |
200 | 600 | 650 | 630 | 260 | 310 | 226 | 358 | 364 | 385 | 391 | 625 | 725 | 570 | 199 | 206 |
1、電子式電動執行機構的使用和維護請參閱說明書。
2、電子式電動調節閥出廠調整是當輸入信號從4~20mA變化時閥芯應由下向上(或由上向下)移動全行程。運行前應檢查電源電壓及所有的接線是否符合。
3、電子式電動調節閥應安裝在環境-10~80℃,相對濕度≤95%,無腐蝕性氣體的環境中。安裝時應考慮到手動操作及維修拆裝的方便。
4、電子式電動調節閥安裝在管道上之前,應清楚管道內的污物、焊屑、鐵皮以及其他外來物質,以免運行時發生卡滯和損壞閥芯、閥座。
5、電子式電動調節閥安裝時應使介質流向與閥體指示方向一致,當調節閥公稱通徑和管道內徑不同時,應用漸縮管件。接合處不允許有松動間隙,減速器法蘭支架上的限位塊更不能松動和隨便拆裝。
1、ZDLP電動單座調節閥為直通低流阻單座上、下雙導向式結構,它由一個閥座和一個柱塞形閥芯組成,具有密閉性能好,適用于對介質泄漏量及調節精度有嚴格要求的場合,但由于閥結構上的原因,上下閥桿的不平衡力較大,尤其在公稱通徑大的工況下更為明顯,因而該閥只適合于工作壓差較小的場合。
2、ZDLP電子式電動調節閥是自動化控制系統中儀表的執行單元,以AC220V電源電壓作動力,接受來自DCS、PLC系統或調節儀表、操作器等輸入的(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號,即可控制運轉,采用機電一體化結構,具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能,功能強、性能可靠、連線簡單、調節精度高,以直行程輸出的推力改變閥門開度位移,達到對流體介質的工藝參數精確調節控制。
3、通過改變閥芯形狀的設計;不同的閥芯形狀會得到不同流量特性值:等百分比(對數)性、直線特性;ZDLP電子式電動調節閥廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。
單座調節閥閥體內只有一個閥芯和閥座,DN≥25時,閥芯為雙導向(現在的精小型單座調節閥已改為單導向);DN≤25時,閥芯為單導向。其特點如下:①由于只有一個閥芯,所以容易保證密封、泄漏量小,但不能完全切斷。其標準泄漏為0.01%Kv,因此適用于泄漏量要求小的場合。當其進一步設計后,可作為切斷閥使用。②正因為只有一個閥芯,壓差對閥芯產生的不平衡推力大。
ZDLP電動單座調節閥有兩種作用模式:
1、正作用(型號中以字母B表示):電閉式-常開型(當電信號增大時閥位向下位移);
2、反作用(型號中以字母K表示):電開式-常閉型(當電信號增大時閥位向上位移);
ZDLM電子式電動套筒調節閥采用套筒導向,壓力平衡型雙密封面、單密封面結構,是一種力平衡型的調節閥,閥體結構緊湊,流體通道呈S流線型,優點為壓降損失小,流通量大,可調范圍廣,流量特性精度高。ZDLM電子式電動套筒調節閥配用接受ON-OFF或4-20mADC或1~5V的直流信號進行比例動作的小型、堅固、高精度的執行機構,更適用于要求動態穩定性好、噪音低,空化/閃蒸等,高低溫,高壓差流體控制條件下使用。
特點總結:
套筒向導電子式電動執行器壓差大/流量大/泄漏小
墊片:型式:齒型和平型
材料:F4/改性F4,不銹鋼+石墨
閥內組件
結構型式:壓力平衡型式
閥芯:柱塞型
套筒:金屬密封
等百分比特性(%C)
線性特性(LC)
軟密封(閥芯材料:增強聚四氟乙烯)
執行機構
型式:電動執行機構
381LSA/XA-08,381LSA/XA-20,
381LSB/XB-30,381LSB/XB-50,
381LSC-65,381LSC-99,381LSC-160
閥作用:正作用,反作用
附件(根據要求配置)
空間加熱器,過載保護
性能
流量特性:線性,等百分比
可調范圍:50:1
閥座泄漏率(對于額定Kv值%)
金屬密封:小于0.5%(ANSIB16.104-1976Ⅱ級)及小于0.1%(為選擇項)
軟密封:小于0.00001%以下(ANSIB16.104-1976Ⅵ級)
基本誤差:±1%
回差:≤1%
死區:≤1%
接線端子圖:參閱所配執行機構使用說明書
公稱通徑DN(mm) | 閥座直徑d(mm) | 額定流量系數Kv | 電動執行機構型號 | 輸出推力(N) | 額定行程(mm) | 動作時間(s) | |
線性 | 等比 | ||||||
20 | 20 | 6.9 | 6.3 | 381LSA-08/20 | 800/200 | 16 | 3.8/7.6 |
25 | 25 | 11 | 10 | ||||
32 | 32 | 17 | 16 | 381LSB-30/50 | 3000/5000 | 25 | 7.2/14.7 |
40 | 40 | 27 | 25 | ||||
50 | 50 | 44 | 40 | ||||
65 | 65 | 69 | 63 | 381LSB-50/SC-65 | 5000/6500 | 40 | 23.5/14.3 |
80 | 80 | 110 | 100 | ||||
100 | 100 | 176 | 160 | ||||
125 | 125 | 275 | 250 | 381LSC-99/160 | 10000/16000 | 60 | 30/60 |
150 | 150 | 440 | 400 | ||||
200 | 200 | 690 | 630 |
公稱通徑DN | L | A | B | D | R | H1 | H6 | H2 | H3 | H4 | H5 | ||||
PN16/40 | PN63/100 | PN16/40 | PN63/100 | PN16/40 | PN63/100 | PN16/40 | PN63/100 | ||||||||
20 | 150 | 230 | 460 | 230 | 225 | 177 | 126 | 138 | 142 | 154 | 490 | 373 | 459 | 43 | 49 |
25 | 160 | 230 | 460 | 230 | 225 | 177 | 126 | 138 | 142 | 154 | 490 | 373 | 459 | 48 | 54 |
32 | 180 | 260 | 460 | 230 | 225 | 177 | 134 | 142 | 154 | 162 | 490 | 495 | 459 | 57 | 61 |
40 | 200 | 260 | 460 | 230 | 225 | 177 | 157 | 165 | 177 | 185 | 490 | 495 | 459 | 66 | 70 |
50 | 230 | 300 | 460 | 230 | 225 | 177 | 167 | 187 | 187 | 207 | 490 | 495 | 459 | 80 | 84 |
65 | 290 | 340 | 530 | 230 | 255 | 177 | 199 | 204 | 226 | 231 | 540 | 700 | 520 | 92 | 97 |
80 | 310 | 380 | 530 | 230 | 255 | 177 | 214 | 219 | 241 | 246 | 540 | 700 | 520 | 100 | 105 |
100 | 350 | 430 | 530 | 230 | 255 | 177 | 229 | 240 | 256 | 267 | 540 | 700 | 520 | 120 | 125 |
125 | 400 | 500 | 630 | 260 | 310 | 226 | 263 | 280 | 290 | 307 | 625 | 725 | 570 | 134 | 138 |
150 | 480 | 550 | 630 | 260 | 310 | 226 | 293 | 300 | 320 | 327 | 625 | 725 | 570 | 156 | 163 |
200 | 600 | 650 | 630 | 260 | 310 | 226 | 358 | 364 | 385 | 391 | 625 | 725 | 570 | 199 | 206 |
ZDLN電子式電動雙座調節閥由電子式電動執行機構和雙導向調節機構組成(天沃公司根據客戶不同需求,裝配3810系列、3610系列、PSL系列等執行機構),電動執行機構內有伺服系統,無須另配伺服放大器,有輸入信號及電源即可控制運轉,連線簡單。調節機構具有不平衡力很小,允許壓差大,流通能力大等特點,適用于泄漏量要求不嚴格、動態穩定性好、高壓、高壓差及流體介質中含淤漿易堵的工況場合。
特點總結:
雙座閥體電子式電動執行器壓差大/流量大/泄漏大
公稱通徑(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
額定流量系數(Kv) | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
公稱壓力(MPa) | 1.6、4.0、6.4(常溫);4.0、6.4(中溫);0.6、4.0、6.4(低溫) | |||||||||||
行程(mm) | 16 | 25 | 40 | 60 | 100 | |||||||
流量特性 | 直線、等百分比 | |||||||||||
介質溫度 | -20~200℃、-40~250℃(常溫);-40~450℃(中溫);-250~-60℃(低溫); | |||||||||||
法蘭尺寸 | 鑄鐵法蘭按JB/T78-94;鑄鋼法蘭按JB/T79-94 |
公稱通徑DN(mm) | 閥座直徑d(mm) | 額定流量系數Kv | 電動執行機構型號 | 輸出推力(N) | 額定行程(mm) | 動作時間(s) | |
線性 | 等比 | ||||||
20 | 20 | 6.9 | 6.3 | 381LSA-08/20 | 800/200 | 16 | 3.8/7.6 |
25 | 25 | 11 | 10 | ||||
32 | 32 | 17 | 16 | 381LSB-30/50 | 3000/5000 | 25 | 7.2/14.7 |
40 | 40 | 27 | 25 | ||||
50 | 50 | 44 | 40 | ||||
65 | 65 | 69 | 63 | 381LSB-50/SC-65 | 5000/6500 | 40 | 23.5/14.3 |
80 | 80 | 110 | 100 | ||||
100 | 100 | 176 | 160 | ||||
125 | 125 | 275 | 250 | 381LSC-99/160 | 10000/16000 | 60 | 30/60 |
150 | 150 | 440 | 400 | ||||
200 | 200 | 690 | 630 |
項目 | 指標值 | ||
基本誤差% | ±2.5 | ||
回差% | 2.5 | ||
死區% | 1.0 | ||
始終點偏差% | 電開 | 始點 | ±2.5 |
終點 | ±2.5 | ||
電關 | 始點 | ±2.5 | |
終點 | ±2.5 | ||
額定行程偏差% | 2.5 | ||
允許泄量L/H | ZDLP型:1×10-4閥額定容量 |
1、常、中溫電子式電動雙座調節閥外形尺寸
公稱通徑DN(mm) | L | H1 | H | D | |||
PN(MPa) | 常溫 | 中溫 | |||||
1.6 | 4.0 | 6.4 | |||||
25 | 185 | 190 | 200 | 120 | 680 | 830 | 225 |
32 | 200 | 210 | 210 | 120 | 683 | 834 | 225 |
40 | 220 | 230 | 235 | 140 | 758 | 909 | 255 |
50 | 250 | 255 | 265 | 145 | 768 | 919 | 255 |
65 | 275 | 285 | 295 | 190 | 989 | 1152 | 255 |
80 | 300 | 310 | 320 | 210 | 1022 | 1185 | 255 |
100 | 350 | 355 | 370 | 220 | 1044 | 1207 | 255 |
125 | 410 | 425 | 440 | 270 | 1336 | 1548 | 310 |
150 | 450 | 460 | 475 | 280 | 1358 | 1570 | 310 |
200 | 500 | 560 | 570 | 320 | 1436 | 1648 | 310 |
250 | 640 | 660 | 670 | 450 | 1707 | 1947 | 310 |
300 | 720 | 735 | 750 | 465 | 1767 | 2008 | 310 |
2、低溫電子式電動雙座調節閥外形尺寸
公稱通徑DN(mm) | D | Dn | H1 | -100℃ | -200℃ | -250℃ | |||
H2 | H | H2 | H | H2 | H | ||||
25 | 225 | 270(290) | 102 | 500 | 1112 | 700 | 1312 | 900 | 1512 |
32 | 225 | 300(310) | 105 | 500 | 1118 | 700 | 1318 | 900 | 1518 |
40 | 255 | 310(340) | 127 | 500 | 1190 | 700 | 1390 | 900 | 1590 |
50 | 255 | 340(370) | 132 | 500 | 1200 | 700 | 1400 | 900 | 1600 |
65 | 255 | 380(410) | 171 | 600 | 1463 | 800 | 1663 | 1000 | 1863 |
80 | 255 | 410(440) | 188 | 600 | 1489 | 800 | 1689 | 1000 | 1889 |
100 | 255 | 470(500) | 200 | 600 | 1505 | 800 | 1705 | 1000 | 1905 |
125 | 310 | 550(590) | 250 | 700 | 1842 | 900 | 2042 | 1100 | 2242 |
150 | 310 | 600(640) | 260 | 700 | 1852 | 900 | 2052 | 1100 | 2252 |
200 | 310 | 720(760) | 300 | 700 | 1892 | 900 | 2092 | 1100 | 2292 |
注:括號內數字為PN64尺寸。
ZDLQ、ZDLX電子式電動三通合流/分流調節閥主要用于將一股進口流體分成二股出口流體或者二股進口流體合成一股出口流體,即ZDLQ電動三通合流調節閥和ZDLX電動三通分流調節閥,在某些場合可以替代兩個二通閥和三個三通接管而得到廣泛應用,常用于熱交換器的兩相調節及簡單的配比調節。
天沃公司生產的電子式電動三通合流/分流調節閥標配為3810系列執行機構,如果客戶注明需求,也可以裝配3610系列、PSL系列等執行機構以及國外進口執行器。
特點總結:
三通結構電動執行器分流或合流兩相調節或配比調節
公稱通徑mm | 合流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
分流 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
閥座通徑mm | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數kv | 合流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 |
分流 | 8.5 | 13 | 21 | 34 | 53 | 85 | 135 | 210 | 340 | 535 | 800 | 1260 | |
公稱壓力(MPa) | 0.6,1.6, 2.5, 4.0, 6.4 | ||||||||||||
行程(mm) | 16 | 25 | 40 | 60 | 100 | ||||||||
流量特性 | 直線 | ||||||||||||
工作溫度℃ | -40~230℃(常溫型),散熱片式230~450℃(中溫型),特殊訂貨-100~600℃ | ||||||||||||
法蘭尺寸 | 符合JB78-59、JB79-59標準,可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產 | ||||||||||||
閥體材質 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||
閥芯材質 | 1Cr18Ni9,SS304,0Cr18Ni12Mo2Ti,SS316,ZG1Cr18Ni9Ti | ||||||||||||
閥體型式 | 三通雙座鑄造球型閥 | ||||||||||||
上閥蓋型式 | 普通式(常溫),散熱片式(中溫),長頸式(低溫) |
注:工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與天沃公司商洽定制
公稱通徑DN(mm) | 閥座直徑d(mm) | 額定流量系數Kv | 電動執行機構型號 | 輸出推力(N) | 額定行程(mm) | 動作時間(s) | ||
合流型 | 分流型 | |||||||
25 | 25 | 8.5 | 可用合流結構代替 | 381LSA-08 | 381LSA-20 | 800/2000 | 16 | 3.8/7.6 |
32 | 32 | 13 | 381LSB-30 | 381LSB-50 | 3000/5000 | 25 | 7.2/14.7 | |
40 | 40 | 21 | ||||||
50 | 50 | 34 | ||||||
65 | 65 | 53 | 381LSB-50 | 381LSC-65 | 5000/6500 | 40 | 23.5/14.3 | |
80 | 80 | 85 | 85 | |||||
100 | 100 | 135 | 135 | |||||
125 | 125 | 210 | 210 | 381LSC-99 | 381LSC-160 | 10000/16000 | 60 | 30/60 |
150 | 150 | 340 | 340 | |||||
200 | 200 | 535 | 535 |
項目 | 指標值 | ||
基本誤差% | ±2.5 | ||
回差% | 2.5 | ||
死區% | 1.0 | ||
始終點偏差% | 電開 | 始點 | ±2.5 |
終點 | ±2.5 | ||
電關 | 始點 | ±2.5 | |
終點 | ±2.5 | ||
額定行程偏差% | 2.5 | ||
允許泄量L/H | ZDLP型:1×10-3閥額定容量 |
1、ZDLQ三通合流調節閥外形尺寸
公稱通徑DN(mm) | L | 行程(mm) | D | H1 | H | |||
PN(MPa) | PN(MPa) | 常溫 | 中溫 | |||||
4.0 | 6.4 | 4.0 | 6.4 | |||||
25 | 190 | 200 | 16 | 225 | 150 | 160 | 555 | 707 |
32 | 210 | 210 | 16 | 225 | 160 | 170 | 561 | 709 |
40 | 230 | 235 | 25 | 225 | 170 | 180 | 660 | 812 |
50 | 255 | 265 | 25 | 225 | 190 | 200 | 675 | 827 |
65 | 285 | 295 | 40 | 255 | 220 | 220 | 863 | 1027 |
80 | 310 | 320 | 40 | 255 | 230 | 240 | 868 | 1032 |
100 | 355 | 370 | 40 | 255 | 250 | 260 | 872 | 1036 |
125 | 425 | 440 | 60 | 255 | 300 | 300 | 905 | 1120 |
150 | 460 | 475 | 60 | 255 | 320 | 320 | 920 | 1135 |
200 | 560 | 570 | 60 | 255 | 380 | 380 | 950 | 1165 |
250 | 660 | 670 | 100 | 415 | 474 | 474 | 1203 | 1440 |
300 | 740 | 770 | 100 | 415 | 585 | 585 | 1265 | 1502 |
2、ZDLX三通分流調節閥外形尺寸
公稱通徑DN(mm) | L | 行程(mm) | D | H1 | H | ||
PN(MPa) | PN(MPa) | ||||||
4.0 | 6.4 | 4.0 | 6.4 | ||||
80 | 310 | 320 | 40 | 255 | 250 | 260 | 885 |
100 | 355 | 370 | 40 | 255 | 275 | 285 | 897 |
125 | 425 | 440 | 60 | 255 | 320 | 320 | 931 |
150 | 460 | 475 | 60 | 255 | 340 | 340 | 945 |
200 | 560 | 570 | 60 | 255 | 400 | 400 | 979 |
250 | 660 | 670 | 100 | 415 | 540 | 540 | 1268 |
300 | 740 | 770 | 100 | 415 | 612 | 612 | 1294 |

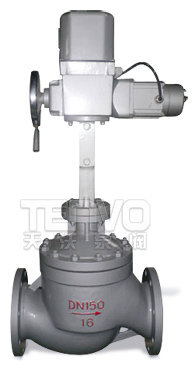

ZAZP電動單座調節閥由DDZ型系列直行程電動執行機構和直通單座閥兩部分組成,以單相交流220V電源為動力,接受0~10mA或4~20mA直流信號,自動地控制調節閥開度,達到對管道內流體的壓力、流量、液位等工藝參數的連續調節。ZAZP電動單座調節閥具有動作靈敏、能源取用方便、信號傳輸迅速等特點。廣泛應用于電力、冶金、化工、輕紡等工業自動控制系統中。
特點總結:
單座閥體DDZ型電動執行器壓差小/流量小/泄漏小
公稱通徑DN(mm) | G3/4" | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||||||
閥座直徑DN(mm) | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 |
額定流量系數Kv | 0.08 | 0.12 | 0.2 | 0.32 | 0.5 | 0.8 | 1.2 | 2 | 3.2 | 5 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 |
流量特性 | 直線 | 直線;等百分比 | ||||||||||||||||||
公稱壓力PN(MPa) | 10 | 1.6、4.0、6.4 | ||||||||||||||||||
連接型式 | 管螺紋連接G3/4 " | 法蘭連接:PN1.6按JB79-59標準;PN4.0、6.4按JB79-59標準 | ||||||||||||||||||
配用執行機構型號 | ZAZ-25 | ZAZ-25DKZ-310 | DKZ-310 | DKZ-410 | DKZ-410 | |||||||||||||||
出抽推力(N) | 250 | 250/4000 | 4000 | 6400 | 6400 | |||||||||||||||
行程L(mm) | 10 | 16 | 25 | 40 | 60 | |||||||||||||||
全行程時間(s) | 20 | 20、8 | 12.5 | 20 | 32 | 37 | ||||||||||||||
作用方式 | 電開式(K常用);電關式(B) | |||||||||||||||||||
輸入信號 | 0~10mA;4~20mA DC | |||||||||||||||||||
供電電源 | 220V;50~60Hz | |||||||||||||||||||
固定可調比R | 30:1 |
項目 | 技術性能指標 |
基本誤差% | ≤±5 |
回差% | ≤3 |
死區% | ≤5 |
泄漏量 | 0.01%×閥額定容量 |
額定流量系數誤差% | ≤±10;當Kv≤6.3時,為≤±15 |
公稱通徑(mm) | G3/4" | 20 | ||||||||
閥座直徑DN(mm) | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 |
允許壓差(MPa) | 公稱壓力值 | 4.9 | 3.7 | 2.4 | 1.6 | 1.1 | 0.6 | |||
公稱通徑(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
允許壓差(MPa) | PN值 | 5.0 | 2.8 | 1.7 | 1.7 | 1.0 | 0.6 | 1.1 | 0.7 | 0.4 |
公稱通徑(mm) | A×B | L | H1 | H2 | |||
PN1.6 | PN4.0 | PN6.4 | 常溫型 | 熱片型 | |||
G3/4" | Φ160 | 120(PN10) | 391 | 478 | 32 | ||
20 | 230×460 | 180 | 190 | 190 | 653 | 804 | 65 |
25 | 185 | 190 | 200 | 665 | 816 | 99 | |
32 | 200 | 210 | 210 | 671 | 822 | 105 | |
40 | 220 | 230 | 235 | 683 | 834 | 116 | |
50 | 230×530 | 250 | 255 | 265 | 698 | 849 | 131 |
65 | 275 | 285 | 295 | 789 | 949 | 165 | |
80 | 300 | 310 | 320 | 792 | 952 | 173 | |
100 | 350 | 355 | 370 | 796 | 956 | 177 | |
125 | 260×630 | 410 | 425 | 440 | 847 | 1062 | 225 |
150 | 450 | 460 | 475 | 855 | 1070 | 233 | |
200 | 550 | 560 | 570 | 894 | 1109 | 272 |
ZAZN電動直通雙座調節閥是DKZ型電動單元組合儀表中的執行單元,它是生產過程自動調節系統中的重要環節之一。它以電源為動力接受統一的標準信號0-10或4-2mADC。將此轉為輸入信號相對應的上下位移,自動地操縱閥門,改變閥門的開啟程度,從而達到對工業介質流量、壓力、溫度和液壓等參數的自動調節。電動直通雙座調節閥被廣泛應用于化工、石油、冶金、電站和輕紡等工業生產過程的自動調節和遠程控制。電動直通雙座調節閥有標準型、波紋管密封型、夾套保溫型等多種品種。
特點總結:
雙座閥體DKZ型電動執行器壓差大/流量大/泄漏大
公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
閥座直徑DN(mm) | 26,24 | 32,30 | 40,38 | 50,48 | 66,64 | 80,78 | 100,98 | 125,123 | 150,148 | 200,197 | 252,248 | 303,297 |
額定流量系數Kv | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
流量特性 | 直線;等百分比 | |||||||||||
公稱壓力PN(MPa) | 1.6、4.0、6.4 | 4.0、6.4 | ||||||||||
連接型式 | 法蘭連接:PN1.6按JB79-59標準;PN4.0、6.4按JB79-59標準 | |||||||||||
配用執行機構型號 | DKZ-310 | DKZ-410 | DKZ-410 | DKZ-510 | ||||||||
出抽推力(N) | 4000 | 6400 | 6400 | 16000 | ||||||||
行程L(mm) | 16 | 25 | 40 | 60 | 100 | |||||||
全行程時間(s) | 12.5 | 20 | 32 | 37 | 62 | |||||||
作用方式 | 電開式(K常用);電關式(B) | |||||||||||
輸入信號 | 0~10mA;4~20mA DC | |||||||||||
供電電源 | 220V;50~60Hz | |||||||||||
固定可調比R | 30:1 |
公稱通徑(mm) | A×B | L | H1 | H2 | |||
PN1.6 | PN4.0 | PN6.4 | 常溫型 | 熱片型 | |||
25 | 230×460 | 185 | 190 | 200 | 670 | 820 | 104 |
32 | 200 | 210 | 210 | 673 | 823 | 107 | |
40 | 220 | 230 | 235 | 693 | 843 | 126 | |
50 | 250 | 255 | 265 | 698 | 848 | 131 | |
65 | 230×530 | 275 | 285 | 295 | 799 | 959 | 175 |
80 | 300 | 310 | 320 | 809 | 969 | 190 | |
100 | 350 | 355 | 370 | 821 | 981 | 202 | |
125 | 260×630 | 410 | 425 | 440 | 872 | 1087 | 250 |
150 | 450 | 460 | 475 | 882 | 1097 | 260 | |
200 | 550 | 560 | 570 | 924 | 1139 | 302 | |
250 | 670 | 660 | 670 | 1156 | 1368 | 422 | |
300 | 740 | 785 | 800 | 1215 | 1427 | 484 |
【注意事項】
標準組配的電動雙座調節閥考慮到介質對閥芯、閥座的沖蝕和高壓差引起的噪聲、振動,一般情況下,閥的壓差不應超過1MPa,如壓差較高,則應采取相應的工藝措施。
ZAZM電動套筒調節閥由DKZ型系列直行程電動執行機構和套筒閥兩部分組成。以單相交流220V電源為動力,接受0~10mA或4~20mA直流信號,自動地控制調節閥開度,從而達到對壓力、溫度、流量、液位等工藝參數的連續調節。ZAZM電動套筒調節閥具有比雙座閥大的流量系數,且允許壓差大,穩定性好,工作時不易產生振動,適用性強等優點,廣泛地應用于電力、冶金、石油、化工、輕工等工業部門的自動控制系統。
特點總結:
套筒向導DKZ型電動執行器壓差大/流量大/泄漏小
公稱通徑DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
額定流量系數Kv | 10 | 17 | 24 | 44 | 68 | 99 | 175 | 360 | 630 | 900 | 1440 |
工作溫度℃ | 鑄鋼:-20~+250;散熱型:-40~450 | ||||||||||
公稱壓力PN(MPa) | 1.6、2.5、4.0、6.4 | 4.0、6.4 | |||||||||
連接型式 | 法蘭連接:按JB79-94標準 | ||||||||||
配用執行機構型號 | DKZ-310 | DKZ-410 | DKZ-510 | ||||||||
出抽推力(N) | 4000 | 6400 | 16000 | ||||||||
行程L(mm) | 16 | 25 | 40 | 60 | 100 | ||||||
全行程時間(s) | 12 | 18.75 | 30 | 45 | 65 | ||||||
作用方式 | 電開式(K常用);電關式(B) | ||||||||||
輸入信號 | 0~10mA;4~20mA DC | ||||||||||
供電電源 | 220V;50~60Hz | ||||||||||
固定可調比R | 30:1 |
項目 | 技術性能指標 |
基本誤差% | ≤±5 |
回差% | ≤3 |
死區% | ≤5 |
泄漏量 | 0.01%×閥額定容量 |
額定流量系數誤差% | ≤±10 |
閥體材料 | 材料牌號 | 公稱壓力(MPa) | 適用溫度范圍(℃) | |
常溫型 | 熱片型 | |||
鑄鐵 | HT200 | 1.6 | -20~200 | |
鑄鋼 | ZG1Cr18Ni9Ti | 4.0,6.4 | -40~250 | -40~450 |
不銹鋼 | ZG1Cr18Ni9Ti;ZG0Cr18Ni12Mo2Ti | 4.0,6.4 | -40~250 | -60~450 |
公稱通徑(mm) | A×B | L | H1 | H2 | |||
PN1.6 | PN4.0 | PN6.4 | 常溫型 | 熱片型 | |||
25 | 230×460 | 184 | 197 | 210 | 668 | 819 | 75 |
40 | 22 | 235 | 251 | 684 | 835 | 95 | |
50 | 254 | 267 | 286 | 684 | 835 | 98 | |
80 | 230×530 | 298 | 317 | 337 | 785 | 946 | 130 |
100 | 352 | 368 | 394 | 795 | 946 | 156 | |
150 | 260×630 | 451 | 473 | 508 | 945 | 1160 | 208 |
200 | 600 | 615 | 650 | 945 | 1160 | 250 | |
250 | 650 | 670 | 690 | 1050 | 1320 | 265 | |
300 | 740 | 770 | 800 | 1145 | 1380 | 295 |
標準組配的電動雙座調節閥考慮到介質對閥芯、閥座的沖蝕和高壓差引起的噪聲、振動,一般情況下,閥的壓差不應超過1MPa,如壓差較高,則應采取相應的工藝措施。
公稱通徑(mm) | A×B | L | H1 | H2 | |||
PN1.6 | PN4.0 | PN6.4 | 常溫型 | 熱片型 | |||
25 | 230×460 | 184 | 197 | 210 | 668 | 819 | 75 |
40 | 22 | 235 | 251 | 684 | 835 | 95 | |
50 | 254 | 267 | 286 | 684 | 835 | 98 | |
80 | 230×530 | 298 | 317 | 337 | 785 | 946 | 130 |
100 | 352 | 368 | 394 | 795 | 946 | 156 | |
150 | 260×630 | 451 | 473 | 508 | 945 | 1160 | 208 |
200 | 600 | 615 | 650 | 945 | 1160 | 250 | |
250 | 650 | 670 | 690 | 1050 | 1320 | 265 | |
300 | 740 | 770 | 800 | 1145 | 1380 | 295 |
電動隔膜調節閥根據配套的電動執行器不同主要分為:ZAZT/ZAZTC型(配DKZ電動執行機構)和ZDLT型(配3810、3610、PSL等電子式電動執行機構),采用隔膜閥為調節機構,其特點是流通阻力小,流通能力大,無填料函,無外泄漏,具有耐腐、防火、防毒,安全可靠的特點,可根據不同的襯里和隔膜,獲得良好的耐腐蝕性能。
特點總結:
隔膜閥為調節機構DKZ型電動執行器電子式電動執行器
ZAZT、ZAZTC型電動隔膜調節閥由DKZ電動執行機構和隔膜調節閥組成,以220V AC電源為動力,以接受標準信號0~10mA DC的電信號,實現對工藝管道中強酸、強堿等腐蝕介質及搞粘度、有害介質的流量調節與控制。應用于石油、化工、冶金等腐蝕系統中。
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
額定流量系數Kv | 8 | 12 | 16 | 38 | 60 | 68 | 90 | 150 | 300 | 500 | 600 | 1200 | 2000 | |
公稱壓力MPa | 1.0 | |||||||||||||
執行機構 | Ⅱ型 | DKZ-310 | DKZ-310 | DKZ-310 | DKZ-410 | DKZ-410 | DKZ-510 | |||||||
Ⅲ型 | DKZ-310C | DKZ-310C | DKZ-310C | DKZ-410C | DKZ-410C | DKZ-510C | ||||||||
有效推力(N) | 1000 | 4000 | 6400 | |||||||||||
工作行程(mm) | 10 | 16 | 25 | 40 | 60 | |||||||||
允許壓差 | P1=△P | 1.0 | 0.89 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 0.6 | 0.38 | 0.15 | 0.057 | ||
P1=P2 | 1.0 | 0.44 | 1.0 | 1.0 | 0.75 | 0.9 | 0.55 | 0.3 | 0.19 | 0.075 | 0.028 | |||
法蘭標準 | JB78-59 | |||||||||||||
流量特性 | 近似快開(調節式) | |||||||||||||
電源電壓 | 220V AC 50Hz | |||||||||||||
出廠狀態 | 電開(如需要電關,訂貨時應注明) | |||||||||||||
項目 | 指標值 | |||||||||||||
基本誤差% | ±3.5 | |||||||||||||
回差% | ≤2.5 | |||||||||||||
死區% | ≤3 | |||||||||||||
始終點偏差 | ±2.5 | |||||||||||||
額定行程偏差% | +2.5 | |||||||||||||
純滯后 | ≤1s | |||||||||||||
允許泄漏量L/h | 橡膠隔膜片為"0",聚四氟乙烯隔膜為0.5×閥額定容量(許用壓差下的水) | |||||||||||||
絕緣電阻 | 不小于20MΩ | |||||||||||||
阻尼特性 | 不大于3周半 |
公稱通徑 | ZAZT | ZAZTC型 | ||||||
A | H | H1 | L | A | H | H1 | L | |
15 | 460 | 514 | 48 | 140 | 340 | 754 | 48 | 140 |
20 | 460 | 515 | 53 | 145 | 340 | 755 | 53 | 145 |
25 | 460 | 520 | 58 | 155 | 340 | 760 | 58 | 155 |
32 | 460 | 525 | 68 | 165 | 340 | 765 | 68 | 165 |
40 | 460 | 527 | 73 | 190 | 340 | 767 | 73 | 190 |
50 | 460 | 530 | 80 | 210 | 340 | 770 | 80 | 210 |
65 | 460 | 540 | 90 | 240 | 340 | 780 | 90 | 240 |
80 | 530 | 590 | 98 | 270 | 430 | 1182 | 98 | 270 |
100 | 530 | 595 | 108 | 335 | 430 | 1188 | 108 | 335 |
125 | 630 | 687 | 123 | 375 | 430 | 1280 | 123 | 375 |
150 | 630 | 695 | 140 | 410 | 430 | 1288 | 140 | 410 |
200 | 630 | 728 | 168 | 540 | 430 | 1321 | 168 | 540 |
250 | 630 | 733 | 200 | 650 | 430 | 1386 | 200 | 650 |
ZDLT型電子式電動隔膜調節閥可采用3810、3610、PSL等系列電動執行器(天沃公司生產的該產品標配為3810系列),接受ON-OFF或4~20mADC或1~5V的直流信號進行比例動作,隔膜閥均可采用耐腐蝕材料制造,閥體流道平滑,無填料函。
公稱通徑DN | L | A | B | D | R | H1 | H6 | H2 | H3 | H4 | H5 |
20 | 150 | 460 | 230 | 225 | 177 | 126 | 142 | 490 | 373 | 459 | 52.5 |
25 | 160 | 460 | 230 | 225 | 177 | 126 | 142 | 490 | 373 | 459 | 57.5 |
32 | 180 | 460 | 230 | 225 | 177 | 134 | 154 | 490 | 495 | 459 | 67.5 |
40 | 200 | 460 | 230 | 225 | 177 | 157 | 177 | 490 | 495 | 459 | 75 |
50 | 230 | 460 | 230 | 225 | 177 | 167 | 187 | 490 | 495 | 459 | 82.5 |
65 | 290 | 530 | 230 | 255 | 177 | 199 | 226 | 540 | 700 | 520 | 90 |
80 | 310 | 530 | 230 | 255 | 177 | 214 | 241 | 540 | 700 | 520 | 100 |
100 | 350 | 530 | 230 | 255 | 177 | 229 | 256 | 540 | 700 | 520 | 110 |
125 | 400 | 630 | 260 | 310 | 226 | 263 | 290 | 625 | 725 | 570 | 135 |
150 | 480 | 630 | 260 | 310 | 226 | 293 | 320 | 625 | 725 | 570 | 150 |
200 | 600 | 630 | 260 | 310 | 226 | 358 | 385 | 625 | 725 | 570 | 190 |
