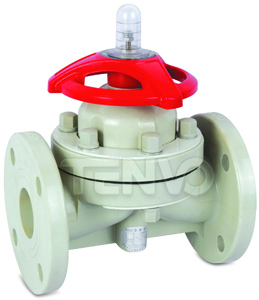

PPH隔膜閥外觀結構美觀緊湊,重量輕,耐腐蝕性強,安裝方便。
PPH隔膜閥材質衛生無毒,耐磨性強,拆卸方便,維護簡單。
PPH隔膜閥同樣具有優良的耐腐蝕性,廣泛應用于水、空氣、油類、腐蝕性化學液體等介質,例如:例如:純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。
特別推薦:采用精小型氣動執行器的氣動PPH隔膜閥,體積更小,重量更輕,性能更穩定。
法蘭式PPH隔膜閥

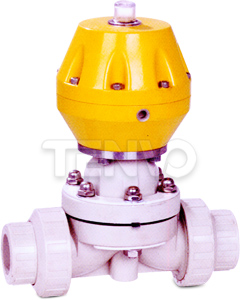

氣動PPH隔膜閥

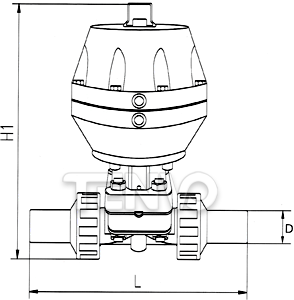

氣動PPH隔膜閥結構圖
DN | H | L | D2 |
15 | 195 | 196 | 25 |
20 | 215 | 221 | 32 |
25 | 220 | 234 | 40 |
32 | 270 | 284 | 50 |
40 | 315 | 284 | 61 |
50 | 320 | 321 | 75 |
UPVC塑料隔膜閥用耐腐蝕的塑料閥座和耐腐蝕隔膜代替閥芯組件,利用隔膜的移動起調節作用。適用于強酸、強堿等強腐蝕性介質的調節。塑料隔膜閥的結構簡單、流體阻力小、流通能力較同規格的其他類型閥大;無泄漏,能用于高粘度及有懸浮顆粒介質的調節。 塑料隔膜閥的流量特性接近快開特性,在60%行程前近似為線性,60%后的流量變化不大。
特別推薦:采用精小型氣動執行器的氣動塑料隔膜閥體積更小,性能更穩定。
DN | H | D1 | D | L | n | d |
15 | 125 | 65 | 95 | 125 | 4 | 14 |
20 | 130 | 75 | 105 | 135 | 4 | 14 |
25 | 145 | 85 | 115 | 145 | 4 | 14 |
32 | 180 | 100 | 135 | 160 | 4 | 18 |
40 | 220 | 110 | 145 | 180 | 4 | 18 |
50 | 250 | 125 | 160 | 210 | 4 | 18 |
65 | 280 | 145 | 180 | 250 | 4 | 18 |
80 | 340 | 160 | 195 | 300 | 4 | 18 |
100 | 370 | 180 | 215 | 350 | 8 | 18 |
125 | 420 | 210 | 245 | 400 | 8 | 18 |
150 | 480 | 240 | 280 | 460 | 8 | 23 |
200 | 625 | 295 | 335 | 570 | 8 | 23 |
使用溫度:化工管道使用溫度范圍:-20℃~60℃;阻燃性為自熄性;
衛生性能:給水用管道系統符合GB/T17219;
價格低:材料費用低,不同工程比例不同;
耐腐蝕性:具有良好的耐腐蝕性能,詳見產品耐腐蝕表
耐壓高:爆破壓力為工作壓力4~5倍,確保系統產品及安全;
韌性強:具有極佳的強度和韌性,不會受外力或內壓變化大的情況下造成損害;
管壁光潔:輸送流體時具有較小的摩擦阻力,抑制細菌滋生,流體介質不易附著;
耐老化:化學穩定性好,材料試驗及國內外工程應用實例證明,UPVC正常使用實際壽命超過50年;
保溫性能佳:低溫傳導性能,約為鋼材的1、200,節省保溫材料及施工費用;
重量輕:相當于鋼管的1/5,銅管的1/6,搬運、安裝簡單輕松,節約時間及費用;
安裝施工方便:可采用粘接、法蘭、螺紋、焊接等連接;
綜合性能:價格低、內外部光滑、不生銹、不積垢、耐腐蝕性能佳、施工方便、不傳熱、不導電,阻燃,機械強度高,適用性廣。
檢驗項目 | 標準值 | 試驗方法 |
密度 | ≤1.55 | GB/T1033規定A法測量 |
腐蝕度 (鹽酸、硝酸、硫酸、氫氧化鈉) |
≤1.50 | GB/T4218 |
維卡軟化溫度(管材),℃ | ≥80 | GB/T8802 |
維卡軟化溫度(管材),℃ | ≥70 | GB/T8802 |
液壓試驗 | 無破裂;無滲漏 | FB/T6111 |
縱向回縮率 | ≥5 | GB/T6671.1 |
丙酮浸泡 | 無脫層;無碎裂 | GB/T9646 |
扁平試驗 | 無裂縫;無破裂 | GB/T4219 |
拉伸屈服應力 | ≥45 | GB/T8804.1 |
墜落試驗 | 無裂縫;無破裂 | GB/T8801 |
烘箱試驗 | 成品表面裂開不得超過厚度一半 | GB/T8803 |
內液壓試驗 | 無破裂;無滲漏 | GB/T6111 |
腐蝕度 | ±2.0 | GB/T3801 |

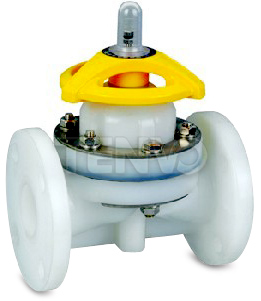

PVDF隔膜閥主要采用聚偏氟乙烯材料,簡稱PVDF。該材料是60年代發展的含氟塑料之一,它是用三氟乙烯、氫氟酸與鋅粉等作用形成單體,再經聚合生成白色結晶固體,屬均聚物。
PVDF材料結合隔膜閥特有的結構優點:閥體與蓋被中間隔膜開,使得隔膜上方的閥蓋,閥桿等到零件不受介質侵蝕;彈性密封的開閉件,確保沒有內漏;沒有填料函,因此沒有外漏;因此非常適合于除鹽酸、強溶劑外的所有鹽、酸、堿、芳烴、鹵素等介質。
強烈推薦:采用精小型氣動執行器的PVDF氣動隔膜閥,體積更小,重量更輕,性能更穩定。
N0. | 名稱 | 材質 |
1 | 螺柱 | 鋼、不銹鋼 |
2 | 指示器 | 鋼 |
3 | 限位罩 | PC.AS |
4 | 墊圈 | 鋼、不銹鋼 |
5 | 手輪 | ABS |
6 | 壓緊螺母 | 鋼、不銹鋼 |
7 | 襯環 | PP |
8 | 閥桿螺母 | 鋼、銅HT300 |
9 | 閥桿 | 鋼、不銹鋼 |
10 | 閥蓋 | PVDF |
11 | 平面軸承 | 單向推力球軸承 |
12 | 螺母 | 鋼銅、不銹鋼 |
13 | 螺柱 | 鋼、不銹鋼 |
14 | 閥體 | PVDF |
15 | 墊膜 | EPDM.IIR |
16 | 膜片 | F46.PFA |
17 | 銷 | 鋼、不銹鋼 |
18 | 閥瓣 | 鑄鐵、玻璃鋼 |
19 | 隔膜 | F46 |
DN | H1 | D1 | D | L | n | c | B |
15 | 125 | 65 | 95 | 125 | 4 | 14 | 14 |
20 | 130 | 75 | 105 | 135 | 4 | 14 | 16 |
25 | 145 | 85 | 115 | 145 | 4 | 14 | 16 |
32 | 180 | 100 | 135 | 160 | 4 | 18 | 16 |
40 | 220 | 110 | 145 | 180 | 4 | 18 | 16 |
50 | 250 | 125 | 160 | 210 | 4 | 18 | 18 |
65 | 280 | 145 | 180 | 250 | 4 | 18 | 22 |
80 | 340 | 160 | 195 | 300 | 4 | 18 | 25 |
100 | 370 | 180 | 215 | 350 | 8 | 18 | 25 |
125 | 420 | 210 | 245 | 400 | 8 | 18 | 30 |
150 | 480 | 240 | 280 | 460 | 8 | 23 | 30 |
200 | 625 | 295 | 335 | 570 | 8 | 23 | 35 |
PVDF分子結構規整性較大,分子中氟原子和氫原子大小相似,高分子鏈的排列緊密,并存在著較強的氫鍵效應,因此聚合物的拉伸強度,壓縮強度及沖擊韌性等都比較大。PVDF的熔點較低(170℃左右),因此加工性能良好,成型方便,可用一般熱塑料加工方法(如注射、模壓、擠出、吹塑等工藝成型)。它是氟塑料中唯一能制成硬管的材料,廣泛應用在化工管道、泵、閥、墊片、襯里等。
PVDF的化學穩定性良好,具有優良的耐化學腐蝕性和良好的耐熱穩定性,可在此-62℃~150℃溫度范圍內長期使用。同時解電常數大,是良好的絕緣材料之一。不然、耐疲折斷、抗磨損、自潤滑性能好。由于進口燃料,價格昂貴,雖然第一次投入較大,但其價格已經遠遠低于進口管材,并以其優良的耐腐蝕性能,無與倫比的使用壽命、安全系數高、減少維修、將給你帶來顯著的綜合性積極效益。
項目 | 數值 | 項目 | 數值 |
相對密度 | 1.76 | 拉伸彈性模量(MPa) | 840 |
吸水率(%) | 0.04 | 彎曲彈性模量(MPa) | 1400 |
晶體熔點(℃) | 171 | 壓縮彈性模量(MPa) | 840 |
脆化溫度(℃) | <-61 | 硬度(HB) | 7 |
比熱容(J/kg·K) | 1170 | 摩擦系數(對鋼) | 0.14 |
線膨脹系數(K) | 80×10 | 介電系數(60Hz) | 8.40 |
熱變形溫度:0.46M(℃) | 150 | (106Hz) | 6.43 |
1.86MPa | 90 | 介電消耗(60Hz) | 0.05 |
分解溫度(℃) | 316 | (106Hz) | 0.16 |
工作溫度范圍(℃) | -40~150 | 體積電阻(Ω.cm ) |
2×10 |
拉伸強度:25℃(MPa) | 49.2 | 擊穿強度(kv/m ) |
>10 |
100(℃) | 35.2 | 耐電弧形(s) | 50-70 |
伸長度(%) | 30~400 | 燃燒性 | 自熄 |
抗壓強度(MPa) | 70 | 透明性 | 透明-半透明 |
沖擊強度(KJ/M2) | 1.47×104 | 耐化學腐蝕性 | 良好 |
G41F46襯氟隔膜閥主要特點是:閥體的襯里層以及隔膜采用氟塑料材質,而隔膜將閥桿與閥瓣等部件與介質隔離,而與介質接觸的部位全部采用了氟塑料襯里工藝,因此,非常適用于-50℃~150℃的各種濃度的鹽酸、硫酸、王水、氫氟酸和各種有機酸、強酸、強氧化劑及其它腐蝕性氣體、液體等介質。
我們公司推出的襯氟隔膜閥主要有G41F46型堰式襯氟隔膜閥和G45F46型直流式襯氟隔膜閥,這里僅介紹G41F46型的相關資料,如需了解G45F46型,請前往:直流式隔膜閥頁面,了解更多資料。
推薦產品:氣動襯氟隔膜閥(采用精小型氣動執行器,體積更小,性能更穩定)
特點總結:
全襯氟塑料耐腐蝕最高溫度150℃有效替代不銹鋼閥門
1、復合隔膜將閥體下部內腔與閥蓋內腔隔開,并與之形成直流通道,使隔膜上部的閥桿、閥瓣等內件與介質完全隔離,省去填料密封結構,介質的內漏可同時避免;
2、利用FEP氟塑料與合成橡膠復合而成的隔膜和帶有Teflon氟塑料襯里層的閥門,可適于除“熔融堿金屬、元素氟”外的各種強腐蝕性介質。
3、做為執行元件的膜片,由于頻繁的啟閉,易產生疲勞斷裂,應視工況、介質和特性,進行定期更換。
4、氟塑料的防腐性及推薦使用溫度見“閥門及管路附件用氟塑料襯里性能表”。
設計與制造 | 結構長度 | 法蘭尺寸 | 結構形式 | 驅動方式 | 公稱壓力 | 壓力試驗 |
GB/T12235 | GB/T1221、HG/T3704、ASME B16.10 | HG20592、ANSI B16.5a | 堰式、直流式 | 手動、氣動、電動 | 0.6~1.6MPa | GB/T13927、API598 |
零件名稱 | 碳鋼 | 不銹鋼 | |||
C | P | R | PL | RL | |
閥體、閥蓋、閥瓣 | WCB | CF8 | CF8M | CF3 | CF3M |
閥桿 | 2Cr13 | CF8 | CF8M | CF3 | CF3M |
襯里層 | PTFE(F4)、FEP(F46)、PFA(可溶性聚四氟乙烯)、PE(超高分子理聚乙烯)、PO(聚烯烴) | ||||
隔膜 | FEP(F46)、CR(氯丁橡膠)、PFA(可溶性聚四氟乙烯)、FPDM(乙丙橡膠) | ||||
閥桿螺母 | ZCuAI10Fe3 | ||||
螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr18Ni9 | 1Cr18Ni9Ti |
螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
手輪 | A3 |
DN | H | D1 | D | L | n | d |
15 | 125 | 65 | 95 | 125 | 4 | 14 |
20 | 130 | 75 | 105 | 135 | 4 | 14 |
25 | 145 | 85 | 115 | 145 | 4 | 14 |
32 | 180 | 100 | 135 | 160 | 4 | 18 |
40 | 220 | 110 | 145 | 180 | 4 | 18 |
50 | 250 | 125 | 160 | 210 | 4 | 18 |
65 | 280 | 145 | 180 | 250 | 4 | 18 |
80 | 340 | 160 | 195 | 300 | 4 | 18 |
100 | 370 | 180 | 215 | 350 | 8 | 18 |
125 | 420 | 210 | 245 | 400 | 8 | 18 |
150 | 480 | 240 | 280 | 460 | 8 | 23 |
200 | 625 | 295 | 335 | 570 | 8 | 23 |
公稱通徑 | 主要尺寸 | 參考值 | ||||||||
DN mm |
NPS (inch) |
L | D | D1 | D2 | f | b | z-d | D0 | H |
PN10、16 | ||||||||||
15 | 1/2 | 125 | 95 | 65 | 45 | 3 | 15 | 4-14 | 120 | 120 |
20 | 3/4 | 135 | 105 | 75 | 55 | 3 | 17 | 4-14 | 120 | 120 |
25 | 1 | 145 | 115 | 85 | 65 | 3 | 17 | 4-14 | 160 | 130 |
32 | 1-1/4 | 160 | 140 | 100 | 75 | 3 | 19 | 4-18 | 160 | 135 |
40 | 1-1/2 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 180 | 160 |
50 | 2 | 210 | 165 | 125 | 100 | 3 | 21 | 4-18 | 200 | 165 |
65 | 2-1/2 | 250 | 185 | 145 | 120 | 3 | 21 | 4-18 | 250 | 200 |
80 | 3 | 300 | 200 | 160 | 135 | 3 | 21 | 4/8-18 | 280 | 220 |
100 | 4 | 350 | 220 | 180 | 155 | 3 | 23 | 8-18 | 300 | 275 |
125 | 5 | 400 | 250 | 210 | 185 | 4 | 24 | 8-18 | 320 | 335 |
150 | 6 | 460 | 280 | 240 | 210 | 4 | 26 | 8-23 | 350 | 380 |
200 | 8 | 570 | 340 | 295 | 265 | 4 | 26 | 8-23 | 450 | 500 |
250 | 10 | 680 | 395 | 350 | 320 | 4 | 28 | 12-23 | 500 | 575 |

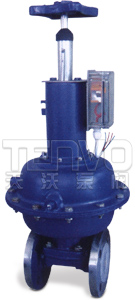

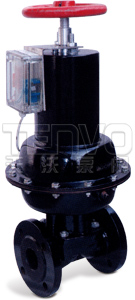

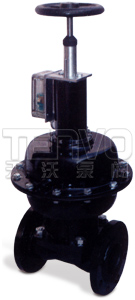

英標氣動隔膜閥由執行結構和閥體兩部分組成。執行結構分正作用式(簧開型)和反作用式(簧關型)兩種。當氣源孔通入氣壓使執行結構的推桿向下運動的為正作用式;推桿向上運動的為反作用式。
無論氣關和氣開式隔膜閥,每種公稱調節的閥都可以和不同的執行結構相選配,這樣可以使閥應用于各種不同的工作介質壓力,當介質壓力較低時時選用較小的執行結構、體重小重量輕,經濟合理。
特點總結:
英標正作用/反作用氣動執行器性能優異
提示:
1、氣動隔膜閥可附裝反饋信號、限位器或定位器,以適應自控、程控或調節流量的需要。
2、反饋信號采用無觸點傳感技術。
3、采用薄膜式氣缸替代活塞式氣缸,排除了活塞環易損漏而導致無法啟閉閥門的弊端。
4、當氣源發生故障時,可操作手輪使閥門開啟。

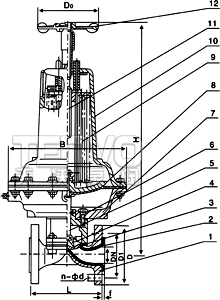

型號 | 名稱 |
1 | 閥體 |
2 | 閥體襯里 |
3 | 隔膜 |
4 | 閥瓣 |
5 | 下閥桿 |
6 | 閥蓋 |
7 | 氣缸 |
8 | 氣動薄膜 |
9 | 彈簧 |
10 | 氣缸蓋 |
11 | 上閥桿 |
12 | 手輪 |
公稱通徑 (DN) |
公稱壓力 (MPa) |
工作壓力 (MPa) |
L | D | D1 | n-d | f | H | D0 | B | 代號 ES |
氣源壓力 (MPa) |
氣源接頭 in |
15 | 1.6 | 1.6 | 108 | 95 | 65 | - | 2 | - | - | - | - | - | - |
20 | 117 | 105 | 75 | 4-13.5 | 2 | - | 120 | 168 | 61 | 0.3 | 1/8 | ||
25 | 127 | 115 | 85 | 4-13.5 | 2 | 394 | 120 | 168 | 61 | 0.3~0.4 | 1/8 | ||
32 | 146 | 140 | 100 | 4-17.5 | 2 | 400 | 120 | 168 | 61 | 0.3~0.4 | 1/8 | ||
40 | 159 | 150 | 110 | 4-17.5 | 2 | 485 | 165 | 260 | 62 | 0.3~0.4 | 1/4 | ||
50 | 190 | 165 | 125 | 4-17.5 | 2 | 635 | 165 | 318 | 63 | 0.3~0.4 | 1/4 | ||
65 | 1.0 | 1.0 | 216 | 185 | 145 | 4-17.5 | 2 | 650 | 165 | 318 | 63 | 0.3~0.4 | 1/4 |
80 | 254 | 200 | 160 | 8-17.5 | 2 | 660 | 165 | 318 | 63 | 0.4~0.5 | 1/4 | ||
100 | 305 | 220 | 180 | 8-17.5 | 2 | 816 | 280 | 425 | 64 | 0.4~0.5 | 3/8 | ||
125 | 356 | 250 | 210 | 8-17.5 | 3 | 825 | 280 | 425 | 64 | 0.4~0.5 | 3/8 | ||
150 | 406 | 285 | 240 | 8-22 | 3 | 1013 | 365 | 549 | 65 | 0.5 | 3/8 | ||
200 | 0.6 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 1300 | 483 | 749 | 66 | 0.6 | 1/2 |
250 | 635 | 395 | 350 | 12-22 | 5 | - | - | - | - | - | - | ||
300 | 749 | 445 | 400 | 12-22 | 5 | - | - | - | - | - | - |

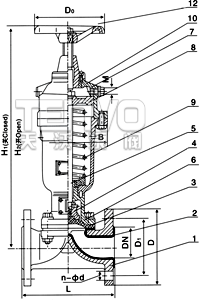

型號 | 名稱 |
1 | 閥體 |
2 | 閥體襯里 |
3 | 隔膜 |
4 | 閥瓣 |
5 | 閥蓋 |
6 | 上、中、下閥桿 |
7 | 氣缸 |
8 | 氣動薄膜 |
9 | 氣缸蓋 |
10 | 彈簧蓋 |
11 | 彈簧 |
12 | 手輪 |
公稱通徑 (DN) |
公稱壓力 (MPa) |
工作壓力 (MPa) |
L | D | D1 | n-d | f | H | D0 | B | 代號 ES |
氣源壓力 (MPa) |
氣源接頭 in |
15 | 1.6 | 1.6 | 108 | 95 | 65 | - | 2 | - | - | - | - | - | - |
20 | 117 | 105 | 75 | 4-13.5 | 2 | 343 | 140 | 168 | 68 | 0.3 | 1/8 | ||
25 | 127 | 115 | 85 | 4-13.5 | 2 | 345 | 140 | 168 | 68 | 0.3~0.4 | 1/8 | ||
32 | 146 | 140 | 100 | 4-17.5 | 2 | 363 | 140 | 168 | 68 | 0.3~0.4 | 1/8 | ||
40 | 159 | 150 | 110 | 4-17.5 | 2 | 430 | 140 | 260 | 69 | 0.3~0.4 | 1/4 | ||
50 | 190 | 165 | 125 | 4-17.5 | 2 | 575 | 140 | 260 | 70 | 0.3~0.4 | 1/4 | ||
65 | 1.0 | 1.0 | 216 | 185 | 145 | 4-17.5 | 2 | 588 | 140 | 260 | 70 | 0.3~0.4 | 1/4 |
80 | 254 | 200 | 160 | 8-17.5 | 2 | 769 | 165 | 425 | 71 | 0.4~0.5 | 3/8 | ||
100 | 305 | 220 | 180 | 8-17.5 | 2 | 816 | 280 | 425 | 71 | 0.4~0.5 | 3/8 | ||
125 | 356 | 250 | 210 | 8-17.5 | 3 | 820 | 280 | 425 | 71 | 0.4~0.5 | 3/8 | ||
150 | 406 | 285 | 240 | 8-22 | 3 | 920 | 280 | 549 | 72 | 0.5 | 3/8 | ||
200 | 0.6 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 1010 | 280 | 549 | 72 | 0.6 | 3/8 |
250 | 635 | 395 | 350 | 12-22 | 5 | - | - | - | - | - | - |

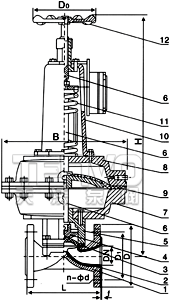

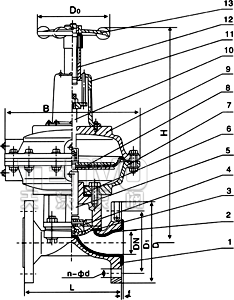

型號 | 名稱 |
1 | 閥體 |
2 | 閥體襯里 |
3 | 隔膜 |
4 | 閥瓣 |
5 | 下閥桿 |
6 | 閥蓋 |
7 | 氣缸 |
8 | 氣動薄膜 |
9 | 氣缸蓋 |
10 | 中閥桿 |
11 | 彈簧蓋 |
12 | 上閥桿 |
13 | 手輪 |
公稱通徑 (DN) |
公稱壓力 (MPa) |
工作壓力 (MPa) |
L | D | D1 | n-d | f | H | D0 | B | 代號 ES |
氣源壓力 (MPa) |
氣源接頭 in |
15 | 1.6 | 1.6 | 108 | 95 | 65 | - | 2 | - | - | - | - | - | - |
20 | 117 | 105 | 75 | 4-13.5 | 2 | 343 | 140 | 168 | 54 | 0.3 | 1/8 | ||
25 | 127 | 115 | 85 | 4-13.5 | 2 | 345 | 140 | 168 | 54 | 0.3~0.4 | 1/8 | ||
32 | 146 | 140 | 100 | 4-17.5 | 2 | 363 | 140 | 168 | 55 | 0.3~0.4 | 1/8 | ||
40 | 159 | 150 | 110 | 4-17.5 | 2 | 430 | 140 | 260 | 55 | 0.3~0.4 | 1/4 | ||
50 | 190 | 165 | 125 | 4-17.5 | 2 | 575 | 140 | 260 | 55 | 0.3~0.4 | 1/4 | ||
65 | 1.0 | 1.0 | 216 | 185 | 145 | 4-17.5 | 2 | 588 | 140 | 260 | 55 | 0.3~0.4 | 1/4 |
80 | 254 | 200 | 160 | 8-17.5 | 2 | 769 | 165 | 425 | 56 | 0.4~0.5 | 3/8 | ||
100 | 305 | 220 | 180 | 8-17.5 | 2 | 816 | 280 | 425 | 57 | 0.4~0.5 | 3/8 | ||
125 | 356 | 250 | 210 | 8-17.5 | 3 | 820 | 280 | 425 | 57 | 0.4~0.5 | 3/8 | ||
150 | 406 | 285 | 240 | 8-22 | 3 | 920 | 280 | 549 | 58 | 0.5 | 3/8 | ||
200 | 0.6 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 1010 | 280 | 549 | 58 | 0.6 | 3/8 |
250 | 635 | 395 | 350 | - | 5 | - | - | - | - | - | - |

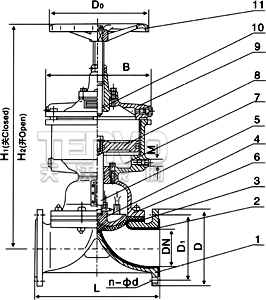

型號 | 名稱 |
1 | 閥體 |
2 | 閥體襯里 |
3 | 隔膜 |
4 | 閥瓣 |
5 | 閥桿 |
6 | 閥蓋 |
7 | 氣缸 |
8 | 氣動薄膜 |
9 | 氣缸蓋 |
公稱通徑 (DN) |
公稱壓力 (MPa) |
工作壓力 (MPa) |
L | D | D1 | n-d | f | H | D0 | B | 代號 ES |
氣源壓力 (MPa) |
氣源接頭 in |
15 | 1.6 | 1.6 | 108 | 95 | 65 | - | 2 | - | - | - | - | - | - |
20 | 117 | 105 | 75 | 4-13.5 | 2 | 136 | 140 | 168 | 54 | 0.3 | 1/8 | ||
25 | 127 | 115 | 85 | 4-13.5 | 2 | 144 | 140 | 168 | 54 | 0.3~0.4 | 1/8 | ||
32 | 146 | 140 | 100 | 4-17.5 | 2 | 209 | 140 | 168 | 55 | 0.3~0.4 | 1/8 | ||
40 | 159 | 150 | 110 | 4-17.5 | 2 | 227 | 140 | 260 | 55 | 0.3~0.4 | 1/4 | ||
50 | 190 | 165 | 125 | 4-17.5 | 2 | 231 | 140 | 260 | 55 | 0.3~0.4 | 1/4 | ||
65 | 1.0 | 1.0 | 216 | 185 | 145 | 4-17.5 | 2 | 252 | 140 | 260 | 55 | 0.3~0.4 | 1/4 |
80 | 254 | 200 | 160 | 8-17.5 | 2 | 285 | 165 | 425 | 56 | 0.4~0.5 | 3/8 | ||
100 | 305 | 220 | 180 | 8-17.5 | 2 | 360 | 280 | 425 | 57 | 0.4~0.5 | 3/8 | ||
125 | 356 | 250 | 210 | 8-17.5 | 3 | 370 | 280 | 425 | 57 | 0.4~0.5 | 3/8 | ||
150 | 406 | 285 | 240 | 8-22 | 3 | 462 | 280 | 549 | 58 | 0.5 | 3/8 | ||
200 | 0.6 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 544 | 280 | 549 | 58 | 0.6 | 3/8 |
250 | 635 | 395 | 350 | - | 5 | - | - | - | - | - | - |
這個主要取決于系統和工藝,考慮緊急情況下該條管路是要打開還是關閉。當系統故障時,如斷氣、斷信號時候,常開的閥門自動回到開的位置,常閉的閥門自動回到關的位置。
G941W、G941J電動隔膜閥是由電動執行結構與堰式隔膜閥組成,閥體可無襯里或襯膠、襯氟等工藝,以適用不同的介質。
電動隔膜閥的啟閉是由電動裝置的連接軸驅動閥桿螺母,使閥桿作軸向運動,并以此帶動閥瓣升降,而達到閥門的開啟或關閉。當電源發生故障而中斷時,且閥門急需啟閉的緊急狀況下,首先應將手—電動切換手柄轉換至刻有手動標記的位置上,然后可通過旋轉手輪使閃門啟閉。當順時針方向旋轉時,閥門即可關閉;反之則開啟。當需恢復電動操作時,必須將切換手柄轉換至刻有電動標記的位置上,方可進行電動操作。
設計與制造 | 結構長度 | 法蘭連接 |
GB12239 | GB12221、JB1688 | GB4216、JB78 |
序號 | 名稱 |
1 | 閥體 |
2 | 閥體襯里 |
3 | 隔膜 |
4 | 閥瓣 |
5 | 閥桿 |
6 | 閥蓋 |
7 | 電動頭 |
公稱通徑 DN |
公稱壓力 (MPa) |
工作壓力 (MPa) |
L | D | D1 | n-d | f | H | 型號 | 輸出力矩 N-m |
啟閉時間 S |
15 | 0.6 | 0.6 | 125 | 95 | 65 | 4-14 | 2 | - | - | - | - |
20 | 135 | 105 | 75 | 4-14 | 2 | - | - | - | - | ||
25 | 145 | 115 | 85 | 4-14 | 2 | 445 | Z5-18/16 | 50 | 17 | ||
32 | 160 | 140 | 100 | 4-18 | 2 | 457 | Z5-18/16 | 50 | 20 | ||
40 | 180 | 150 | 110 | 4-18 | 3 | 466 | Z5-18/16 | 50 | 14 | ||
50 | 210 | 165 | 125 | 4-18 | 3 | 480 | Z10-18/16 | 50 | 20 | ||
65 | 250 | 185 | 145 | 4-18 | 3 | 517 | Z10-18/16 | 50 | 28 | ||
80 | 300 | 200 | 160 | 4-18 | 3 | 539 | Z10-36/25 | 100 | 16 | ||
100 | 350 | 220 | 180 | 8-18 | 3 | 576 | Z10-36/25 | 100 | 17 | ||
125 | 400 | 250 | 210 | 8-18 | 3 | 634 | Z15-18/25 | 150 | 32 | ||
150 | 0.4 | 460 | 285 | 240 | 8-22 | 3 | 660 | Z15-18/25 | 150 | 53 | |
200 | 570 | 340 | 295 | 8-22 | 4 | 860 | Z20-18/25 | 200 | 53 | ||
250 | 680 | 395 | 350 | 12-22 | 4 | - | Z20-18/25 | 200 | 53 | ||
300 | 790 | 445 | 400 | 12-22 | 4 | 1003 | Z20-18/25 | 300 | 45 | ||
350 | 900 | 505 | 460 | 16-22 | 4 | - | ZD30-36a | 300 | 45 | ||
400 | 1000 | 565 | 515 | 16-25 | 4 | - | - | - | - |
首先可以確定的是我們生產的電動隔膜閥裝配的是多回轉電動執行機構,目前我們自己沒有生產該系列的電裝,但是我們與國內外一些大品牌電裝企業保持合作關系,如:羅托克、西博思、天二通、揚州電力等,價格差距蠻大,根據自身需求選擇適合的執行器,我們的報價全部注明執行器的品牌與型號。
國標堰式(手動)氣動襯膠隔膜閥只需用較小的操作力和較短的隔膜行程即可啟閉閥門,因此減少了隔膜的擾變量,延長了隔膜的壽命,減少了維修和停機時間,降低了生產成本,是使用最為廣泛的隔膜閥。
根據適用介質的不同,襯膠隔膜閥的閥體可采用不同的橡膠,隔膜的材料可以是人造合成橡膠或者帶有合成橡膠襯里的聚四氟乙烯。隔膜與承壓套相連,承壓套再與帶螺紋的閥桿相連,關閉閥門時,隔膜被壓下,與閥體堰形構造密封,或者與閥門內腔輪廓密封,或者與閥體內的某一部位密封,這取決于內部結構設計。
設計與制造 | 結構長度 | 法蘭連接 |
GB12239 | GB12221、JB1688 | GB4216、JB78 |
序號 | 名稱 |
1 | 閥體 |
2 | 閥體襯里 |
3 | 隔膜 |
4 | 閥瓣 |
5 | 閥桿 |
6 | 閥蓋 |
7 | 手輪 |
公稱通徑 DN(mm) |
公稱壓力 PN(MPa) |
工作壓力 PN(MPa) |
L | D | D1 | n-d | f | H1 | H2 | D0 |
15 | 1.0 | 1.0 | 125 | 95 | 65 | 4-14 | 2 | 105 | 116 | 120 |
20 | 135 | 105 | 75 | 4-14 | 2 | 117 | 128 | 120 | ||
25 | 145 | 115 | 85 | 4-14 | 2 | 121 | 135 | 120 | ||
32 | 160 | 140 | 100 | 4-18 | 2 | 132 | 150 | 120 | ||
40 | 180 | 150 | 110 | 4-18 | 3 | 156 | 176 | 140 | ||
50 | 210 | 165 | 125 | 4-18 | 3 | 169 | 195 | 140 | ||
65 | 250 | 185 | 145 | 4-18 | 3 | 200 | 236 | 200 | ||
80 | 300 | 200 | 160 | 4-18 | 3 | 216 | 256 | 200 | ||
100 | 350 | 220 | 180 | 8-18 | 3 | 270 | 322 | 280 | ||
125 | 400 | 250 | 210 | 8-18 | 3 | 315 | 380 | 320 | ||
150 | 460 | 285 | 240 | 8-22 | 3 | 378 | 480 | 320 | ||
200 | 0.6 | 0.4 | 570 | 340 | 295 | 8-22 | 4 | 518 | 638 | 400 |
250 | 680 | 395 | 350 | 12-22 | 4 | 583 | 720 | 500 | ||
300 | 790 | 445 | 400 | 12-22 | 4 | 698 | 778 | 500 | ||
350 | 900 | 505 | 460 | 16-22 | 4 | 723 | 883 | 500 | ||
400 | 0.25 | 1000 | 565 | 515 | 16-22 | 4 | 868 | 1078 | 640 |
序號 | 名稱 |
1 | 閥體 |
2 | 閥體襯里 |
3 | 隔膜 |
4 | 閥瓣 |
5 | 下閥桿 |
6 | 閥蓋 |
7 | 氣缸 |
8 | 活塞 |
9 | 彈簧 |
10 | 氣缸蓋 |
11 | 上閥桿 |
12 | 手輪 |
公稱通徑 (DN) |
公稱壓力 (MPa) |
工作壓力 (MPa) |
L | D | D1 | n-d | f | H1 | H2 | D0 | B | 氣源壓力 (MPa) |
氣源接頭 in |
15 | 0.6 | 0.6 | 125 | 95 | 65 | 4-14 | 2 | - | - | - | - | - | - |
20 | 139 | 105 | 75 | 4-14 | 2 | - | - | - | - | - | - | ||
25 | 145 | 115 | 85 | 4-14 | 2 | 296 | 310 | 120 | 94 | 0.4 | 10×1 | ||
32 | 160 | 140 | 100 | 4-18 | 2 | 398 | 416 | 140 | 120 | 0.4 | 12×1.25 | ||
40 | 180 | 150 | 110 | 4-18 | 3 | 406 | 426 | 140 | 120 | 0.4 | 12×1.25 | ||
50 | 210 | 165 | 125 | 4-18 | 3 | 464 | 489 | 160 | 185 | 0.4 | 12×1.25 | ||
65 | 250 | 185 | 145 | 4-18 | 3 | - | - | 160 | - | 0.5 | - | ||
80 | 300 | 200 | 160 | 4-18 | 3 | 645 | 685 | 200 | 245 | 0.5 | 16×1.5 | ||
100 | 350 | 220 | 180 | 8-18 | 3 | 710 | 760 | 240 | 330 | 0.5 | 16×1.5 | ||
125 | 400 | 250 | 210 | 8-18 | 3 | 832 | 900 | 320 | 380 | 0.5 | 20×1.5 | ||
150 | 460 | 285 | 240 | 8-22 | 3 | 933 | 1013 | 320 | 470 | 0.5 | 20×1.5 | ||
200 | 0.4 | 570 | 340 | 295 | 8-22 | 4 | 1275 | 1395 | 400 | 470 | 0.5 | 20×1.5 | |
250 | 680 | 395 | 350 | 12-22 | 4 | - | - | - | - | - | - |
序號 | 名稱 |
1 | 閥體 |
2 | 閥體襯里 |
3 | 隔膜 |
4 | 閥瓣 |
5 | 下閥桿 |
6 | 閥蓋 |
7 | 氣缸 |
8 | 活塞 |
9 | 彈簧 |
10 | 氣缸蓋 |
11 | 上閥桿 |
12 | 手輪 |
公稱通徑 (DN) |
公稱壓力 (MPa) |
工作壓力 (MPa) |
L | D | D1 | n-d | f | H1 | H2 | D0 | B | 氣源壓力 (MPa) |
氣源接頭 in |
15 | 0.6 | 0.6 | 125 | 95 | 65 | 4-14 | 2 | - | - | - | - | - | - |
20 | 139 | 105 | 75 | 4-14 | 2 | - | - | - | - | - | - | ||
25 | 145 | 115 | 85 | 4-14 | 2 | 306 | 320 | 120 | 94 | 0.4 | 10×1 | ||
32 | 160 | 140 | 100 | 4-18 | 2 | 410 | 430 | 140 | 120 | 0.4 | 12×1.25 | ||
40 | 180 | 150 | 110 | 4-18 | 3 | 415 | 435 | 140 | 120 | 0.4 | 12×1.25 | ||
50 | 210 | 165 | 125 | 4-18 | 3 | 463 | 488 | 160 | 185 | 0.4 | 12×1.25 | ||
65 | 250 | 185 | 145 | 4-18 | 3 | 620 | 660 | 160 | 245 | 0.5 | 16×1.5 | ||
80 | 300 | 200 | 160 | 4-18 | 3 | 627 | 667 | 200 | 245 | 0.5 | 16×1.5 | ||
100 | 350 | 220 | 180 | 8-18 | 3 | 719 | 769 | 240 | 330 | 0.5 | 16×1.5 | ||
125 | 400 | 250 | 210 | 8-18 | 3 | 804 | 872 | 320 | 380 | 0.5 | 20×1.5 | ||
150 | 460 | 285 | 240 | 8-22 | 3 | 920 | 1000 | 320 | 470 | 0.5 | 20×1.5 | ||
200 | 0.4 | 570 | 340 | 295 | 8-22 | 4 | 1145 | 1265 | 400 | 470 | 0.5 | 20×1.5 | |
250 | 680 | 395 | 350 | 12-22 | 4 | - | - | - | - | - | - |
序號 | 名稱 |
1 | 閥體 |
2 | 閥體襯里 |
3 | 隔膜 |
4 | 閥瓣 |
5 | 下閥桿 |
6 | 閥蓋 |
7 | 氣缸 |
8 | 活塞 |
9 | 氣缸蓋 |
10 | 上閥桿 |
11 | 手輪 |
公稱通徑 (DN) |
公稱壓力 (MPa) |
工作壓力 (MPa) |
L | D | D1 | n-d | f | H1 | H2 | D0 | B | 氣源壓力 (MPa) |
氣源接頭 in |
15 | 0.6 | 0.6 | 125 | 95 | 65 | 4-14 | 2 | - | - | - | - | - | - |
20 | 139 | 105 | 75 | 4-14 | 2 | - | - | - | - | - | - | ||
25 | 145 | 115 | 85 | 4-14 | 2 | 250 | 264 | 120 | 94 | 0.4 | 10×1 | ||
32 | 160 | 140 | 100 | 4-18 | 2 | 302 | 328 | 140 | 120 | 0.4 | 12×1.25 | ||
40 | 180 | 150 | 110 | 4-18 | 3 | 306 | 328 | 140 | 120 | 0.4 | 12×1.25 | ||
50 | 210 | 165 | 125 | 4-18 | 3 | 379 | 405 | 160 | 185 | 0.4 | 12×1.25 | ||
65 | 250 | 185 | 145 | 4-18 | 3 | 467 | 502 | 240 | 245 | 0.4 | 16×1.5 | ||
80 | 300 | 200 | 160 | 4-18 | 3 | 483 | 523 | 240 | 245 | 0.5 | 16×1.5 | ||
100 | 350 | 220 | 180 | 8-18 | 3 | 565 | 617 | 280 | 330 | 0.5 | 16×1.5 | ||
125 | 400 | 250 | 210 | 8-18 | 3 | 664 | 732 | 320 | 380 | 0.5 | 20×1.5 | ||
150 | 460 | 285 | 240 | 8-22 | 3 | 750 | 830 | 320 | 470 | 0.5 | 20×1.5 | ||
200 | 0.4 | 570 | 340 | 295 | 8-22 | 4 | 930 | 1050 | 400 | 470 | 0.5 | 20×1.5 | |
250 | 680 | 395 | 350 | 12-22 | 4 | - | - | - | - | - | - |
閥體襯里 | 適用介質 |
軟橡膠 | 有很好的耐腐性能,可用于水泥、粘土、煤塵、干燥化肥 |
硬橡膠 | 適用于無機堿、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等 |
氯橡膠 | 適用于動物油、植物油、潤滑脂、對于PH值變化范圍很大的腐蝕性泥漿、抗摩損性能良好 |
丁基膠 | 防腐性和耐磨性良好,對大部分無機酸和酸性灰漿的耐蝕性最好 |
標準的堰式隔膜閥可以使用于真空中,不過高真空隔膜必須特殊增強。

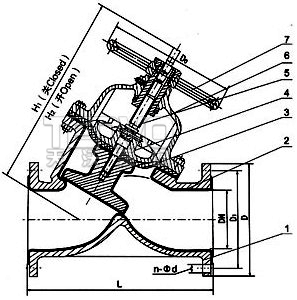

G45J直流式襯膠隔膜閥擁有流線型的流道,使得壓力損失小,彈性密封的開閉件,確保沒有內漏,而沒有填料函的設計,確保了沒有外漏。
G45J直流式襯膠隔膜閥的閥體與閥蓋中間以隔膜隔開,所以隔膜上方的閥蓋、閥桿等零件不受介質侵蝕,隔膜可更換,維護費用低。而襯里材料的多樣性,可以滿足多種介質的需求,并具有良好的耐腐蝕性。
設計與制造 | 結構長度 | 法蘭連接 |
GB12239 | GB12221、JB1688 | GB4216、JB78 |
序號 | 名稱 |
1 | 閥體 |
2 | 閥體襯里 |
3 | 隔膜 |
4 | 閥瓣 |
5 | 閥桿 |
6 | 閥蓋 |
7 | 手輪 |
公稱通徑 (DN) |
公稱壓力 (MPa) |
工作壓力 (MPa) |
L | D | D1 | n-d | f | H1 | H2 | D0 |
25 | 1.0 | 0.6 | 145 | 115 | 85 | 4-14 | 2 | 178 | 190 | 120 |
32 | 160 | 140 | 100 | 4-18 | 2 | 196 | 217 | 140 | ||
40 | 180 | 150 | 110 | 4-18 | 3 | 196 | 217 | 140 | ||
50 | 210 | 165 | 125 | 4-18 | 3 | 219 | 240 | 200 | ||
65 | 250 | 185 | 145 | 4-18 | 3 | 264 | 272 | 200 | ||
80 | 300 | 200 | 160 | 4-18 | 3 | 285 | 315 | 280 | ||
100 | 350 | 220 | 180 | 8-18 | 3 | 352 | 383 | 320 | ||
125 | 400 | 250 | 210 | 8-18 | 3 | 470 | 515 | 320 | ||
150 | 0.4 | 460 | 285 | 240 | 8-22 | 3 | 508 | 554 | 400 | |
200 | 570 | 340 | 295 | 8-22 | 4 | 602 | 660 | 500 | ||
250 | 680 | 395 | 350 | 12-22 | 4 | 708 | 786 | 500 | ||
300 | 790 | 445 | 400 | 12-22 | 4 | - | - | - |
G46J、EG46J直通式隔膜閥沒有堰,流體在閥門內腔直流,基于這一特點,它特別適用于某些粘性流體、水泥漿以及沉淀性流體。直通式隔膜閥相對于堰式隔膜閥來說,隔膜的行程較長。因此,這種結構使隔膜選擇合成橡膠材料的范圍受到了限制。
直通式隔膜閥的流體通道是直的,因此流體損失更小,磨損更小。在低壓時增加了隔膜偏轉和應力,但也導致了較低的壓力額定值。
設計與制造 | 結構長度 | 法蘭連接 |
BS5156 | BS5156 | BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 |
序號 | 名稱 |
1 | 閥體 |
2 | 閥體襯里 |
3 | 隔膜 |
4 | 閥瓣 |
5 | 閥桿 |
6 | 閥蓋 |
7 | 手輪 |
公稱通徑 (DN) |
公稱壓力 (MPa) |
工作壓力 (MPa) |
L | D | D1 | n-d | f | H1 | H2 | D0 |
20 | 1.0 | 1.0 | 117 | 105 | 75 | 4-14 | 2 | 150 | 162 | - |
25 | 127 | 115 | 85 | 4-14 | 2 | 150 | 162 | 120 | ||
32 | 146 | 140 | 100 | 4-18 | 2 | 152 | 180 | 120 | ||
40 | 159 | 150 | 110 | 4-18 | 2 | 152 | 180 | 120 | ||
50 | 190 | 165 | 125 | 4-18 | 2 | 163 | 198 | 120 | ||
65 | 216 | 185 | 145 | 4-18 | 2 | 205 | 227 | 230 | ||
80 | 254 | 200 | 160 | 8-18 | 2 | 220 | 252 | 230 | ||
100 | 305 | 220 | 180 | 8-18 | 2 | 262 | 300 | 280 | ||
125 | 0.6 | 356 | 250 | 210 | 8-18 | 3 | 290 | 335 | 280 | |
150 | 406 | 285 | 240 | 8-22 | 3 | 368 | 427 | 368 | ||
200 | 521 | 340 | 295 | 8-22 | 3 | 410 | 470 | 483 | ||
250 | 0.4 | 635 | 395 | 350 | 12-22 | 5 | 479 | 569 | 483 | |
300 | 749 | 445 | 400 | 12-22 | 5 | 550 | 650 | 560 | ||
350 | 787 | 505 | 460 | 16-22 | 5 | 550 | 650 | 560 | ||
400 | 0.25 | 914 | 565 | 515 | 16-26 | 5 | - | - | 640 |
G49J三通隔膜閥專用于控制非腐蝕或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。
三通隔膜閥的結構特點:
1、彈性密封的開閉件,確保沒有內漏;
2、流線型的流道,使得壓力損失??;
3、沒有填料函,因此沒有外漏;
4、閥體與蓋被中間隔膜隔開,使得隔膜上方的閥蓋,閥桿零件不受介質侵蝕;
5、隔膜可更換,維護費用低;
6、襯里材料的多樣性,可適用于各種介質,并具有良好的耐腐蝕性。
設計與制造 | 結構長度 | 法蘭連接 |
GB12239 | GB12221、JB1688 | GB4216、JB78 |
序號 | 名稱 |
1 | 閥體 |
2 | 隔膜 |
3 | 閥瓣 |
4 | 閥桿 |
5 | 閥蓋 |
6 | 手輪 |
公稱通徑 (DN) |
公稱壓力 (MPa) |
工作壓力 (MPa) |
L | L1 | D | D1 | n-d | H1 | H2 | D0 |
25 | 1.0 | 1.0 | 160 | 96 | 115 | 85 | 4-14 | 108 | 120 | 66 |
32 | 180 | 118 | 135 | 100 | 4-18 | 138 | 157 | 96 | ||
40 | 200 | 135 | 145 | 110 | 4-18 | 147 | 167 | 96 | ||
50 | 230 | 150 | 160 | 125 | 4-18 | 167 | 192 | 96 | ||
65 | 290 | 182 | 180 | 145 | 4-18 | 194 | 229 | 165 | ||
80 | 310 | 210 | 195 | 160 | 4-18 | 212 | 252 | 230 |
