天沃電動軟密封蝶閥按連接形式主要分為:法蘭式、對夾式和突耳式。其閥體、閥板、閥軸為同心結構設計,具有結構簡潔,流阻系數小,流量特性趨于直線,不會滯留雜物等特點,是管路優先選用的電控蝶閥。電動軟密封蝶閥既可作切斷介質用,又可作調節介質的流量用。特別適用于雙向密封和閥體易銹蝕場合,選用不同材料的零件,配用不同材料的密封圈,可適應不同的介質、工況,使成本與性能達到最佳效果。
電動執行器:
天沃電動法蘭球閥標配采用自行研發的TT系列或QT系列電動執行器,可以現場操作也可以遠距離控制,詳情請瀏覽:QT系列電動執行器TT系列電動執行器
特點總結:
開關型/調節型/防爆型蝶閥最高耐溫≤120℃
DN | L | H | D | D1 | Z-Φ | A | B | C |
50 | 108 | 77 | 165 | 125 | 4-18 | 272 | 263 | 200 |
65 | 112 | 93 | 185 | 145 | 4-18 | 272 | 263 | 200 |
80 | 114 | 100 | 200 | 160 | 8-18 | 272 | 263 | 200 |
100 | 127 | 113 | 220 | 180 | 8-18 | 272 | 263 | 200 |
125 | 140 | 123 | 250 | 210 | 8-18 | 272 | 263 | 200 |
150 | 140 | 193 | 285 | 240 | 8-22 | 272 | 263 | 200 |
200 | 152 | 172 | 340 | 295 | 8-22 | 290 | 298 | 220 |
250 | 165 | 202 | 395 | 350 | 12-22 | 290 | 298 | 220 |
300 | 178 | 218 | 445 | 400 | 12-22 | 331 | 342 | 260 |
350 | 190 | 253 | 505 | 560 | 16-22 | 331 | 342 | 260 |
400 | 216 | 300 | 565 | 515 | 16-26 | 331 | 342 | 260 |
450 | 222 | 328 | 615 | 656 | 20-26 | 331 | 342 | 260 |
500 | 229 | 352 | 670 | 620 | 20-26 | 331 | 342 | 260 |
600 | 267 | 397 | 780 | 725 | 20-30 | 331 | 342 | 260 |
DN | L | H1 | H2 | D1 | D2 | Z-Φ | A | B | C |
50 | 42 | 161 | 80 | 52.9 | 120 | 4-19 | 272 | 263 | 200 |
65 | 44.7 | 175 | 89 | 64.5 | 136.2 | 4-19 | 272 | 263 | 200 |
80 | 45.2 | 181 | 95 | 78.8 | 160 | 4-19 | 272 | 263 | 200 |
100 | 52.1 | 200 | 114 | 104 | 185 | 4-19 | 272 | 263 | 200 |
125 | 54.4 | 213 | 127 | 123.3 | 215 | 4-19 | 272 | 263 | 200 |
150 | 55.8 | 226 | 139 | 155.6 | 238 | 4-23 | 272 | 263 | 200 |
200 | 60.6 | 260 | 175 | 202.5 | 295 | 4-23 | 290 | 298 | 220 |
250 | 65.6 | 292 | 203 | 250.5 | 357 | 4-23 | 290 | 298 | 220 |
300 | 76.9 | 337 | 242 | 301.6 | 407 | 4-23 | 331 | 342 | 260 |
350 | 76.5 | 368 | 267 | 333.3 | 467 | 4-23 | 331 | 342 | 260 |
400 | 86.5 | 400 | 309 | 389.6 | 515 525 |
4-28 | 331 | 342 | 260 |
450 | 105.6 | 422 | 328 | 440.5 | 565 585 |
4-28 | 331 | 342 | 260 |
500 | 131.8 | 480 | 361 | 491.5 | 620 650 |
4-M27 | 331 | 342 | 260 |
600 | 152 | 562 | 459 | 592.5 | 725 770 |
4-M27 | 331 | 342 | 260 |
mm | inch | L | H1 | H2 | H | D | D1 | N-M | G | A | B | C |
50 | 2″ | 42 | 161 | 80 | 88.38 | 52.9 | 120 | 4-M16 | 118 | 272 | 263 | 200 |
65 | 2-1/2″ | 44.7 | 175 | 89 | 102.54 | 64.5 | 136.2 | 4-M16 | 137 | 272 | 263 | 200 |
80 | 3″ | 45.2 | 181 | 95 | 61.23 | 78.8 | 160 | 8-M16 | 178 | 272 | 263 | 200 |
100 | 4″ | 52.1 | 200 | 114 | 68.88 | 104 | 185 | 8-M16 | 206 | 272 | 263 | 200 |
125 | 5″ | 54.4 | 213 | 127 | 80.36 | 123.3 | 215 | 8-M16 | 238 | 272 | 263 | 200 |
150 | 6″ | 55.8 | 226 | 139 | 91.84 | 155.6 | 238 | 8-M20 | 266 | 272 | 263 | 200 |
200 | 8″ | 60.6 | 260 | 175 | 92.40 | 202.5 | 295 | 12-M20 12-M24 |
329 | 290 | 298 | 220 |
250 | 10″ | 65.6 | 292 | 203 | 105.34 | 250.5 | 357 | 12-M20 12-M24 |
393 | 290 | 298 | 220 |
300 | 12″ | 76.9 | 337 | 242 | 91.11 | 301.6 | 407 | 12-M20 12-M24 |
462 | 331 | 342 | 260 |
350 | 14″ | 76.5 | 368 | 267 | 112.89 76.35 |
333.7 | 467 | 12-M20 12-M24 |
515 | 331 | 342 | 260 |
400 | 16″ | 86.5 | 400 | 309 | 100.47 102.42 |
390.1 | 515 525 |
16-M24 16-M27 |
579 | 331 | 342 | 260 |
450 | 18″ | 105.6 | 422 | 328 | 88.39 91.51 |
441.2 | 565 585 |
16-M24 16-M27 |
627 | 331 | 342 | 260 |
500 | 20″ | 131.8 | 480 | 361 | 96.99 101.68 |
491.5 | 620 650 |
16-M24 16-M30 |
696 | 331 | 342 | 260 |
600 | 24″ | 152 | 562 | 459 | 113.42 120.46 |
592.5 | 725 770 |
16-M27 16-M33 |
821 | 331 | 342 | 260 |
氣動軟密封蝶閥是控制儀表中的執行器,廣泛地應用在生產自動控制系統中,既可以現場操作也可以遠距離操作,是控制系統中新常見控制閥,它能與DCS和PLC等主控系統聯機實現工業流程的自動控制,由于蝶閥具有自清洗作用,所以特別適用于含有懸浮顆粒的流體介質,進行調節和切斷。
氣動執行器:
天沃AT系列氣動執行器在綜合運用英國TENVO設計工藝的基礎上進行研制、開發而成,詳情請瀏覽:AT系列氣動執行器
執行器選擇:
雙作用型:執行機構無原始位置,工作時需兩個氣源進行操作。輸出軸的位置隨氣源的通斷而停止任意位置。
單作用型:執行機構有原始位置,工作時需一個氣源進行操作。如切斷氣源輸出軸則靠內部彈簧的預緊力自動恢復到原始位置。
DN | L | H | D | D1 | Z-Φ | A |
50 | 108 | 77 | 165 | 125 | 4-18 | 160 |
65 | 112 | 93 | 185 | 145 | 4-18 | 190 |
80 | 114 | 100 | 200 | 160 | 8-18 | 190 |
100 | 127 | 113 | 220 | 180 | 8-18 | 206 |
125 | 140 | 123 | 250 | 210 | 8-18 | 260 |
150 | 140 | 193 | 285 | 240 | 8-22 | 286 |
200 | 152 | 172 | 340 | 295 | 8-22 | 340 |
250 | 165 | 202 | 395 | 350 | 12-22 | 412 |
300 | 178 | 218 | 445 | 400 | 12-22 | 480 |
350 | 190 | 253 | 505 | 560 | 16-22 | 480 |
400 | 216 | 300 | 565 | 515 | 16-26 | 538 |
450 | 222 | 328 | 615 | 656 | 20-26 | 568 |
500 | 229 | 352 | 670 | 620 | 20-26 | 660 |
600 | 267 | 397 | 780 | 725 | 20-30 | 740 |
DN | L | H1 | H2 | D1 | D2 | Z-Φ | A |
50 | 42 | 161 | 80 | 52.9 | 120 | 4-19 | 160 |
65 | 44.7 | 175 | 89 | 64.5 | 136.2 | 4-19 | 190 |
80 | 45.2 | 181 | 95 | 78.8 | 160 | 4-19 | 190 |
100 | 52.1 | 200 | 114 | 104 | 185 | 4-19 | 206 |
125 | 54.4 | 213 | 127 | 123.3 | 215 | 4-19 | 260 |
150 | 55.8 | 226 | 139 | 155.6 | 238 | 4-23 | 286 |
200 | 60.6 | 260 | 175 | 202.5 | 295 | 4-23 | 340 |
250 | 65.6 | 292 | 203 | 250.5 | 357 | 4-23 | 412 |
300 | 76.9 | 337 | 242 | 301.6 | 407 | 4-23 | 480 |
350 | 76.5 | 368 | 267 | 333.3 | 467 | 4-23 | 480 |
400 | 86.5 | 400 | 309 | 389.6 | 515 525 |
4-28 | 538 |
450 | 105.6 | 422 | 328 | 440.5 | 565 585 |
4-28 | 568 |
500 | 131.8 | 480 | 361 | 491.5 | 620 650 |
4-M24 | 660 |
600 | 152 | 562 | 459 | 592.5 | 725 770 |
4-M27 | 740 |
DN | inch | L | H1 | H2 | H | D | D1 | N-M | G | A |
50 | 2″ | 42 | 161 | 80 | 88.38 | 52.9 | 120 | 4-M16 | 118 | 160 |
65 | 2-1/2″ | 44.7 | 175 | 89 | 102.54 | 64.5 | 136.2 | 4-M16 | 137 | 190 |
80 | 3″ | 45.2 | 181 | 95 | 61.23 | 78.8 | 160 | 8-M16 | 178 | 190 |
100 | 4″ | 52.1 | 200 | 114 | 68.88 | 104 | 185 | 8-M16 | 206 | 206 |
125 | 5″ | 54.4 | 213 | 127 | 80.36 | 123.3 | 215 | 8-M16 | 238 | 260 |
150 | 6″ | 55.8 | 226 | 139 | 91.84 | 155.6 | 238 | 8-M20 | 266 | 286 |
200 | 8″ | 60.6 | 260 | 175 | 92.40 | 202.5 | 295 | 12-M20 12-M24 |
329 | 340 |
250 | 10″ | 65.6 | 292 | 203 | 105.34 | 250.5 | 357 | 12-M20 12-M24 |
393 | 412 |
300 | 12″ | 76.9 | 337 | 242 | 91.11 | 301.6 | 407 | 12-M20 12-M24 |
462 | 480 |
350 | 14″ | 76.5 | 368 | 267 | 112.89 76.35 |
333.7 | 467 | 12-M20 12-M24 |
515 | 480 |
400 | 16″ | 86.5 | 400 | 309 | 100.47 102.42 |
390.1 | 515 525 |
16-M24 16-M27 |
579 | 538 |
450 | 18″ | 105.6 | 422 | 328 | 88.39 91.51 |
441.2 | 565 585 |
6-M24 16-M27 |
627 | 568 |
500 | 20″ | 131.8 | 480 | 361 | 96.99 101.68 |
491.5 | 620 650 |
6-M24 16-M30 |
696 | 660 |
600 | 24″ | 152 | 562 | 459 | 113.42 120.46 |
592.5 | 725 770 |
6-M27 16-M33 |
821 | 740 |
D341X/J型法蘭式襯膠蝶閥是使用最廣泛的蝶閥之一,通常用于溫度≤120℃,公稱壓力≤1.6MPa的城建、化工、石油、鋼廠、電力、輕紡、造紙、等給排水、氣體管道上作調節流量和截斷流體的作用。閥板和閥桿可采用特殊的耐腐蝕合金,閥座采用高耐磨的橡膠,可適應液體中大量懸浮顆粒物對閥座的沖蝕。
特點總結:
中線結構無偏心法蘭連接橡膠密封最高溫度80℃或120℃可裝配氣動或電動執行器
1、設計新穎、合理,結構獨特,重量輕,啟閉迅速。
2、操作力矩小,操作方便,省力靈巧。
3、可以任意位置安裝,維修方便。
4、密封件可以更換,密封性能可靠,使用壽命長。
設計標準:GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
公稱通徑 | DN(mm) | 50~2000 | ||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
試驗壓力 | 殼體強度試驗 | 0.9 | 1.5 | 2.4 |
密封試驗 | 0.66 | 1.1 | 1.76 | |
氣密封試驗 | 0.6 | |||
適用介質 | 空氣、水、污水、蒸汽、煤氣、油品等 | |||
驅動形式 | 手柄、蝸輪、電動、氣動 |
公稱通徑 DN(mm) |
公稱壓力 PN(MPa) |

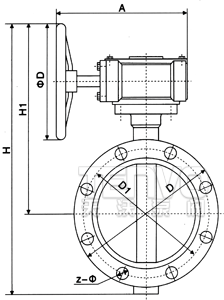

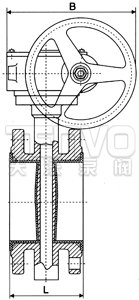

L | D | D1 | Z-Φ | H | H1 | A | B | Do |
50 | 1.0 | 108 | 165 | 125 | 4-18 | 310 | 227 | 193 | 125 | 150 |
65 | 112 | 185 | 145 | 4-18 | 333 | 240 | 193 | 125 | 150 | |
80 | 114 | 200 | 160 | 8-18 | 423 | 323 | 193 | 125 | 150 | |
100 | 127 | 220 | 180 | 8-18 | 440 | 330 | 193 | 125 | 150 | |
125 | 140 | 250 | 210 | 8-18 | 455 | 330 | 193 | 125 | 150 | |
150 | 140 | 285 | 240 | 8-22 | 510 | 368 | 193 | 125 | 150 | |
200 | 152 | 340 | 295 | 8-22 | 614 | 444 | 283 | 165 | 220 | |
250 | 165 | 395 | 350 | 12-22 | 680 | 483 | 283 | 165 | 220 | |
300 | 178 | 445 | 400 | 12-22 | 776 | 554 | 334 | 175 | 280 | |
350 | 190 | 505 | 460 | 16-22 | 840 | 588 | 334 | 175 | 280 | |
400 | 216 | 565 | 515 | 16-26 | 858 | 596 | 425 | 210 | 320 | |
450 | 222 | 615 | 565 | 20-26 | 993 | 686 | 425 | 210 | 320 | |
500 | 229 | 670 | 620 | 20-26 | 1056 | 721 | 425 | 210 | 320 | |
600 | 267 | 780 | 725 | 20-30 | 1161 | 771 | 425 | 210 | 320 | |
700 | 0.6 | 229 | 860 | 810 | 24-26 | 1350 | 818 | 503 | 393 | 450 |
700 | 1.0 | 292 | 895 | 840 | 24-30 | 1350 | 818 | 503 | 393 | 450 |
800 | 0.6 | 241 | 975 | 920 | 24-30 | 1440 | 858 | 503 | 393 | 450 |
800 | 1.0 | 318 | 1015 | 950 | 24-33 | 1440 | 858 | 630 | 393 | 450 |
900 | 0.6 | 241 | 1075 | 1020 | 24-30 | 1616 | 978 | 630 | 555 | 500 |
900 | 1.0 | 330 | 1115 | 1050 | 28-33 | 1616 | 978 | 630 | 555 | 500 |
1000 | 0.6 | 300 | 1175 | 1120 | 28-30 | 1780 | 1058 | 630 | 555 | 500 |
1000 | 1.0 | 410 | 1230 | 1160 | 28-36 | 1780 | 1058 | 630 | 555 | 500 |
1100 | 0.6 | 350 | 1305 | 1240 | 28-33 | 1995 | 1200 | 630 | 555 | 500 |
1100 | 1.0 | 440 | 1340 | 1270 | 32-36 | 1995 | 1200 | 630 | 555 | 500 |
1200 | 0.6 | 350 | 1405 | 1340 | 32-33 | 2045 | 1250 | 630 | 555 | 500 |
1200 | 1.0 | 470 | 1455 | 1380 | 32-36 | 2045 | 1250 | 630 | 555 | 500 |
中線對夾式軟密封蝶閥采用中心結構設計,其閥門主要結構有閥體、蝶板、閥座、閥桿及傳動結構等部件組成,閥座采用可脫卸構造,并可根據不同介質的物理化學介質特性,選用相應的耐腐蝕、耐光、耐老化材質,可廣泛應用于給排水、空調、石油、化工、食品、醫藥、能源系統等流體管線上作為調節和截流裝置使用。
特點總結:
中線結構無偏心對夾連接橡膠密封價格便宜應用廣泛
1、閥桿密封圈
2、控制裝置法蘭:可以配用手柄、蝸輪蝸桿傳動、電動和氣動等各種控制裝置。
3、閥桿密封:密封座的閥桿孔與閥桿配合緊密并牢固地鑲嵌在閥座內、具有極好的密封性能,閥桿周圍無泄漏現象。
4、酚醛靠背閥座:具有不脫落、抗拉、防泄漏、更換方便等特點。
5、高精度閥板:閥板經拋光處理與閥座配合精度高,具有良好的密封性,閥桿處無泄漏現象。
6、閥板外形尺寸精確,截流后密封性好,閥板與閥座間無干涉現象,從而保證了操作力矩小,閥座使用壽命長等特點。
7、閥桿密封不易變形,從而避免了通常的閥桿泄漏現象,
8、軸向止推軸承:防止閥桿超載。
9、對中性能好;安裝方便省時。
10、整體閥桿結構:整體性好,便于控制閥板啟閉。
11、具有對夾和單夾型閥體,閥體上襯有各種材質的閥座,包括聚四氟乙烯。
12、錐型銷:精度高,將閥桿與閥板連接在一起后具有防振脫特點,并且易于更換。
13、潤滑青銅軸套:既起支承閥桿的作用又便于將閥桿脫離閥座。
14、連接鍵精度高、強度大:既適用于安裝操縱手柄又適用于各種控制裝置。
公稱通徑DN(mm) | 50(2″)~1000(40″) | 50(2″)~800(32″) | |
公稱壓力PN(MPa) | 1.0 | 1.6 | |
試驗壓力 | 殼體 |
1.5 |
2.4 |
密封 | 1.1 | 1.76 | |
適用溫度 | -15℃~+150℃ | ||
適用介質 | 淡水、污水、海水、空氣、蒸汽、各種油品、酸類、堿類、鹽類等 |
DN50(2″)~DN600(24″)
DN700(28″)~DN1000(40″)
公稱通徑 DN |
尺寸 | ||||||||||||||
A | B | C | D | L | H | D1 | n-Ф | K | E | n1-Ф1 | Ф2 | G | n2-M | ||
(mm) | (inch) | D7A1/37A1/67A1/97A1X-10/16 | |||||||||||||
50 | 2″ | 161 | 80 | 42 | 52.9 | 32 | 84.84 | 120 | 4-23 | 77 | 57.15 | 4-6.7 | 12.6 | 118 | - |
65 | 2-1/2″ | 175 | 89 | 44.7 | 64.5 | 32 | 96.2 | 136.2 | 4-26.5 | 77 | 57.15 | 4-6.7 | 12.6 | 137 | - |
80 | 3″ | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8-18 | 77 | 57.15 | 4-6.7 | 12.6 | 143 | - |
100 | 4″ | 200 | 114 | 52.1 | 104 | 32 | 70.80 | 185 | 4-24.5 | 92 | 69.85 | 4-10.3 | 15.77 | 156 | - |
125 | 5″ | 213 | 127 | 54.4 | 123.3 | 32 | 82.28 | 215 | 4-23 | 92 | 69.85 | 4-10.3 | 18.92 | 190 | - |
150 | 6″ | 226 | 139 | 55.8 | 155.6 | 32 | 91.08 | 238 | 4-25 | 92 | 69.85 | 4-10.3 | 18.92 | 212 | - |
200 | 8″ | 260 | 175 | 60.6 | 202.5 | 45 | 112.89/76.35 | 295 | 4-25/4-23 | 115 | 88.9 | 4-14.3 | 22.1 | 268 | - |
250 | 10″ | 292 | 203 | 65.6 | 250.5 | 45 | 92.40 | 357 | 4-29 | 115 | 88.9 | 4-14.3 | 28.45 | 325 | - |
300 | 12″ | 337 | 242 | 76.9 | 301.6 | 45 | 105.34 | 407 | 4-29 | 140 | 107.95 | 4-14.3 | 32.6 | 403 | - |
350 | 14″ | 368 | 267 | 76.5 | 333.3 | 45 | 91.11 | 467 | 4-30 | 140 | 107.95 | 4-14.3 | 31.6 | 436 | - |
400 | 16″ | 400 | 309 | 86.5 | 389.6 | 51.2/72 | 100.47/102.42 | 515/525 | 4-26/4-30 | 197 | 158.75 | 4-20.6 | 33.15 | 488 | - |
450 | 18″ | 422 | 328 | 105.6 | 440.51 | 51.2/72 | 88.39/91.51 | 565/585 | 4-26/4-30 | 197 | 157.75 | 4-20.6 | 38 | 539 | - |
500 | 20″ | 480 | 361 | 131.8 | 491.6 | 64.2/82 | 96.99/101.68 | 620/650 | 4-26/4-33 | 197 | 158.75 | 4-20.6 | 41.15 | 593 | - |
600 | 24″ | 562 | 459 | 152 | 592.5 | 70.2/82 | 113.42/120.46 | 725/770 | 20-30/20-36 | 276 | 215.9 | 4-22.2 | 50.65 | 816 | - |
700 | 28″ | 624 | 520 | 163 | 695 | 66/82 | 109.65 | 840 | 24-30/20-36 | 300 | 254 | 8-18 | 55/63.35 | 895 | 4-M33 |
800 | 32″ | 672 | 591 | 188 | 794.7 | 66/82 | 124 | 950 | 24-33/24-39 | 300 | 254 | 8-18 | 55/63.35 | 1015 | - |
900 | 36″ | 720 | 656 | 203 | 864.7 | 118 | 117.57 | 1050 | 24-33 | 300 | 254 | 8-18 | 75 | 1115 | 4-M30 |
1000 | 40″ | 800 | 721 | 216 | 965 | 142 | 129.89 | 1160 | 24-36 | 300 | 254 | 8-18 | 85 | 1230 | 4-M33 |
表中每格有兩個尺寸的分別表示PN10/PN16兩種壓力級的尺寸。
公稱通徑DN | 尺寸 | |||||||||||||
A | B | C | D | L | H | D1 | n-Ф | K | E | n1-Ф1 | Ф2 | G | ||
(mm) | (inch) | LTD71/371/671/971X-10/16 | ||||||||||||
50 | 2 | 161 | 80 | 42 | 52.9 | 32 | 88.38 | 125 | 4-M16 | 77 | 57.15 | 4-6.7 | 12.6 | 118 |
65 | 2-1/2 | 175 | 89 | 44.7 | 64.5 | 32 | 102.54 | 145 | 4-M16 | 77 | 57.15 | 4-6.7 | 12.6 | 137 |
80 | 3 | 181 | 95 | 45.2 | 78.8 | 32 | 61.23 | 160 | 8-M16 | 77 | 57.15 | 4-6.7 | 12.6 | 178 |
100 | 4 | 200 | 114 | 52.1 | 104 | 32 | 68.88 | 180 | 8-M16 | 92 | 69.85 | 4-10.3 | 15.77 | 206 |
125 | 5 | 213 | 127 | 54.4 | 123.3 | 32 | 80.36 | 210 | 8-M16 | 92 | 69.85 | 4-10.3 | 18.92 | 238 |
150 | 6 | 226 | 139 | 55.8 | 155.6 | 32 | 91.84 | 240 | 8-M20 | 92 | 69.85 | 4-10.3 | 18.92 | 266 |
200 | 8 | 260 | 175 | 60.6 | 202.5 | 45 | 112.89/76.35 | 295 | 8-M20/12-M24 | 115 | 88.9 | 4-14.3 | 22.1 | 329 |
250 | 10 | 292 | 203 | 65.6 | 250.5 | 45 | 90.59/91.88 | 350/355 | 12-M20/12-M24 | 115 | 88.9 | 4-14.3 | 28.45 | 393 |
300 | 12 | 337 | 242 | 76.9 | 301.6 | 45 | 103.52/106.12 | 400/410 | 12-M20/12-M24 | 140 | 107.95 | 4-14.3 | 31.6 | 462 |
350 | 14 | 368 | 267 | 76.5 | 333.3 | 45 | 89.74/91.69 | 460/470 | 16-M20/16M24 | 140 | 107.95 | 4-14.3 | 31.6 | 515 |
400 | 16 | 400 | 309 | 86.5 | 389.6 | 51.2/72 | 100.48/102.42 | 515/525 | 16-M24/16-M27 | 197 | 158.75 | 4-20.6 | 33.15 | 579 |
450 | 18 | 422 | 328 | 105.6 | 440.51 | 51.2/72 | 88.38/91.51 | 565/585 | 20-M24/20-M27 | 197 | 158.75 | 4-20.6 | 38 | 627 |
500 | 20 | 480 | 361 | 131.8 | 491.6 | 64.2/82 | 96.99/101.68 | 620/650 | 20-M24/20-M30 | 197 | 156.25 | 4-20.6 | 41.15 | 696 |
600 | 24 | 562 | 459 | 152 | 592.5 | 70.2/82 | 113.42/120.46 | 725/770 | 20-M27/20-M33 | 276 | 215.9 | 4-22.2 | 50.56 | 821 |
表中每格有兩個尺寸的分別表示PN10/PN16兩種壓力級的尺寸。
蝶閥的蝶板密封中心和閥桿的回轉中心重合,閥門依靠一定的過盈量在閥座與蝶板密封面間造成密封比壓,保證閥門密封副的密封效果。此結構在閥體上襯膠,多適用于中小口徑的蝶閥。由于是擠壓變形,閥門在開關過程中,蝶板始終受到擠壓。因此上下閥軸部分受擠較大,閥門的使用壽命受到影響;閥門的啟閉力矩較大。缺點是中千蝶板與閥座始終處于擠壓、刮擦狀態、阻距大、磨損快。為克服擠壓、刮擦、保證密封性能、閥座基本上采用橡膠或聚四氟乙烯等彈性材料、但也因而在使用上受到溫度的限制,這就是為什么傳統上人們認為蝶閥不耐高溫的原因。
由于對夾蝶閥自身不帶法蘭,閥體長度很短,靠管道上的法蘭對夾安裝,一般使用的螺栓都較長,而此時用雙頭螺栓有以下好處:1、穿孔不受方向現在,2、兩個螺母調整松緊和余量比較精確和方便。
脫硫蝶閥是天沃公司根據中國國內煙氣脫硫系統需求而設計的產品。為適應石灰石漿液和石膏漿液的腐蝕,閥板和閥桿采用了特殊的耐腐蝕合金,閥座采用高耐磨的橡膠,適應液體中大量懸浮顆粒物對閥座的沖蝕。脫硫蝶閥具有高耐磨性和高防腐性。該產品是針對用戶要求而設計,具有針對性和可靠性。
提示:煙氣脫硫裝置中襯膠蝶閥壽命依賴于其設計和橡膠閥座的質量。
特點總結:
中線結構無偏心專為脫硫系統設計橡膠密封可裝配氣動或電動執行器
①位置指示器
②對開環
③干式桿,不與來自管路保護的流體接觸
④帶有牢固支撐環的襯砌,可互換、防真空;拆卸/組裝簡單,在安裝過程中無擠出現象、無延伸、無橡膠磨損;適合于高速流體。
⑤扁平的已機加工的圓盤,均勻壓縮,無過大應力;磨損減小、密封性良好。
⑥僅有兩個浸水部件
⑦外觀尺寸和安裝板符合DIN和ISO標準;可用于薄片,按尺寸大小帶內螺紋、凸緣的、或雙法蘭連接。
⑧圓盤/軸承通過正方形連接;自閥體:定習圓盤,無需銷子或螺栓,因而無裂縫腐蝕現象。
⑨高性能DU-襯套最小扭矩,無需維護。
⑩按ISO 5211標準頸法蘭。
與介質接觸 | 材料名稱 | 適應尺寸 | PH值 | 氯含量 | 適用溫度 | 材質特點 | 應用介質 |
蝶板 | SAF2507超級雙項鋼表面質量S3 | DN40~1200 | ≥3.0 | <30.000 | ≤35~150℃ | 特耐磨、耐腐蝕、 宜高流速沖擊 |
石灰石漿液 石膏漿液、 Gipsum漿液、 工藝水、 廢水 |
DIN1.4529超級雙項不銹鋼 | ≥5.0 | <5.000 | |||||
C276耐腐蝕鎳基硬合金表面質量S3 | ≥2.5 | <50.000 | |||||
CF3M超低碳不銹鋼 | ≥5.0 | <5.000 | 耐腐蝕 | 工藝水、廢水等 | |||
閥座(閥襯) | CSM彈性膠 | ≥0 | <150.000 | 耐磨、耐腐蝕 | 石膏漿液、 洗滌漿液、 Gipsum漿液、 工藝水、 廢水 |
||
EPDN三元乙丙橡膠 | >2.5 | 宜高流速沖擊 |
閥體 | 閥板 | 轉軸 | 襯套 | 閥座 | ||||
材料名稱 | 代號 | 材料名稱 | 代號 | 材料名稱 | 材料名稱 | 材料名稱 | 代號 | 適用溫度 |
灰鑄鐵 | Z | 電鍍球墨鑄鐵 | B1 | 不銹鋼 碳鋼 |
潤滑青銅 聚四氟乙烯 |
天然膠NR | X1 | -20~+85℃ |
球墨鑄鐵 | Q | 鋁青銅 | B2 | 海帕倫 | X2 | -18~+135℃ 短時 -18~+149℃ |
||
鋁青銅 | T | ZG1Cr13Ni9Ti不銹鋼 | B3 | 乙丙橡膠 | X3 | -45~+135℃ 短時 -50~+150℃ |
||
ZG1Cr13Ni9Ti不銹鋼 | P | 鈦鋼 | B4 | 氯丁橡膠 | X4 | -7~+93℃ 短時 -7~+107℃ |
||
CF8M不銹鋼 | R | CF8M不銹鋼 | B5 | 丁腈橡膠NBR | X5 | -12~+85℃ 短時 -12~+93℃ |
||
碳鋼 | C | 碳鋼 | B6 | 耐磨橡膠 | X6 | -10~+50℃ | ||
- | - | - | - | 氟橡膠 | X7 | -23~+135℃ | ||
- | - | - | - | 耐熱乙丙橡膠 | X9 | -20~+150℃ | ||
- | - | - | - | 聚四氟乙烯 | F4 | +10~+150℃ |
公稱通徑 DN |
L | D | D1 | Z-Φ | H | H1 | A | B | Do |
40 | 33 | 150 | 110 | 4-18 | 350 | 270 | 193 | 125 | 150 |
50 | 43 | 165 | 125 | 4-18 | 360 | 280 | 193 | 125 | 150 |
65 | 46 | 185 | 145 | 4-18 | 385 | 295 | 193 | 125 | 150 |
80 | 46 | 200 | 160 | 8-18 | 396 | 300 | 193 | 125 | 150 |
100 | 52 | 220 | 180 | 8-18 | 430 | 315 | 193 | 125 | 150 |
125 | 56 | 250 | 210 | 8-18 | 460 | 335 | 193 | 125 | 150 |
150 | 56 | 285 | 240 | 8-22 | 485 | 345 | 193 | 125 | 150 |
200 | 60 | 340 | 295 | 8-22 | 630 | 455 | 283 | 165 | 220 |
250 | 68 | 395 | 350 | 12-22 | 690 | 484 | 283 | 165 | 220 |
300 | 78 | 445 | 400 | 12-22 | 770 | 530 | 334 | 175 | 280 |
350 | 78 | 505 | 460 | 16-22 | 830 | 560 | 334 | 175 | 280 |
400 | 102 | 565 | 515 | 16-26 | 910 | 595 | 425 | 210 | 320 |
450 | 114 | 615 | 565 | 20-26 | 938 | 618 | 425 | 210 | 320 |
500 | 127 | 670 | 620 | 20-26 | 993 | 650 | 425 | 210 | 320 |
600 | 154 | 780 | 725 | 20-30 | 1131 | 718 | 425 | 210 | 320 |
700 | 165 | 895 | 840 | 24-30 | 1476 | 998 | 620 | 320 | 400 |
800 | 190 | 1015 | 950 | 24-33 | 1533 | 1008 | 620 | 320 | 400 |
900 | 203 | 1115 | 1050 | 28-33 | 1655 | 1070 | 620 | 320 | 400 |
1000 | 216 | 1230 | 1160 | 28-36 | 1765 | 1125 | 620 | 400 | 400 |
1100 | 230 | 1340 | 1270 | 32-36 | 1880 | 1184 | 620 | 400 | 400 |
1200 | 254 | 1455 | 1380 | 32-39 | 1995 | 1240 | 620 | 400 | 400 |
公稱通徑 DN |
L | D | D1 | Z-Φ | H | H1 | A | B | Do |
50 | 108 | 165 | 125 | 4-18 | 310 | 227 | 193 | 125 | 150 |
65 | 112 | 185 | 145 | 4-18 | 333 | 240 | 193 | 125 | 150 |
80 | 114 | 200 | 160 | 8-18 | 423 | 323 | 193 | 125 | 150 |
100 | 127 | 220 | 180 | 8-18 | 440 | 330 | 193 | 125 | 150 |
125 | 140 | 250 | 210 | 8-18 | 455 | 330 | 193 | 125 | 150 |
150 | 140 | 285 | 240 | 8-22 | 510 | 368 | 193 | 125 | 150 |
200 | 152 | 340 | 295 | 8-22 | 614 | 444 | 283 | 165 | 220 |
250 | 165 | 395 | 350 | 12-22 | 680 | 483 | 283 | 165 | 220 |
300 | 178 | 445 | 400 | 12-22 | 776 | 554 | 334 | 175 | 280 |
350 | 190 | 505 | 460 | 16-22 | 840 | 588 | 334 | 175 | 280 |
400 | 216 | 565 | 515 | 16-26 | 858 | 596 | 425 | 210 | 320 |
450 | 222 | 615 | 565 | 20-26 | 993 | 686 | 425 | 210 | 320 |
500 | 229 | 670 | 620 | 20-26 | 1056 | 721 | 425 | 210 | 320 |
600 | 267 | 780 | 725 | 20-30 | 1161 | 771 | 425 | 210 | 320 |
設計方案 | 優點 | 缺點 |
直接硫化閥座 | 連接緊密、沒有壓縮和拉伸、 沒有安裝問題 |
閥座不能更換 |
松閥座 | 閥座可以更換 | 有壓縮和拉伸的危險、 不適合真空和高速流動應用 不易維護,閥座易損壞 |
靠背環設計閥座 | 閥座可以更換、沒有壓縮和拉伸、 沒有安裝問題、全真空應用 |
- |
